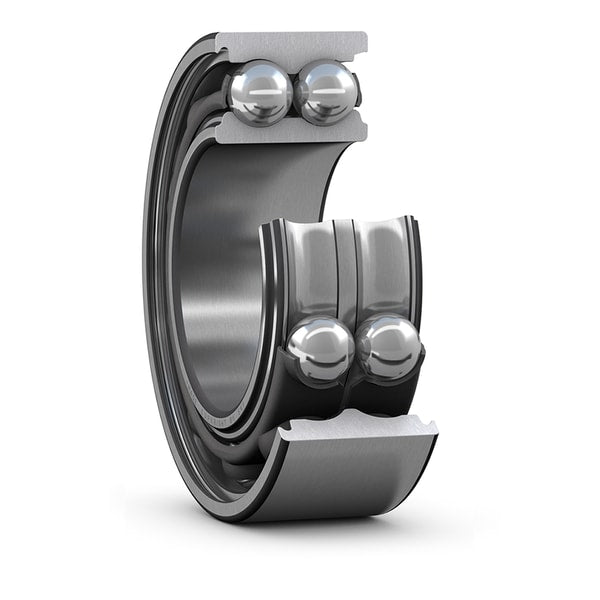

ตลับลูกปืน SKF 3318 A

ตลับลูกปืน SKF 3318 A: ทำความรู้จักตลับลูกปืน 3318 แบบมาตรฐานที่ไร้ร่องบรรจุลูกปืน (A) มุ่งเน้นความมั่นคงแข็งแรงของวงแหวนนอกและวงแหวนใน การผลิตที่แม่นยำของ SKF ช่วยลดอาการเอียงของเพลา (Misalignment tolerance) ทำให้เครื่องจักรขนาดใหญ่เดินเรียบและลดอัตราการซ่อมบำรุงที่ใช้ต้นทุนสูง

คุณสมบัติ

• รองรับความเร็วสูง
• รองรับแรงเรเดียล (แนวรัศมี) ที่ค่อนข้างสูง แรงตามแนวแกนที่สูงในทั้งสองทิศทาง และโมเมนต์เอียง
• เหมาะสำหรับใช้งานที่ต้องการระบบตลับลูกปืนที่มีความแข็งแรง
• ใช้พื้นที่แกนน้อยกว่าตลับลูกปืนเม็ดกลมสัมผัสเชิงมุมแบบแถวเดียวสองตัวที่เทียบเท่ากัน

ข้อมูลจำเพาะ

• ประเภทโครงสร้างภายใน: ตลับลูกปืนเม็ดกลมสองแถวสัมผัสเชิงมุม (Angular Contact) ชนิดไม่มีช่อง The filling slot
• มุมสัมผัส (Contact Angle): 30 องศามาตรฐาน
• ชนิดของรังลูกปืน (Cage Material): รังเหล็กกล้าปั๊มขึ้นรูป
• ลักษณะการปิดผนึก: เปิดโล่งทั้งสองด้าน (Open Type)
• ความเร็วรอบจำกัดในการใช้งานร่วมกับน้ำมันหล่อลื่น: ออกแบบมาเพื่อรอบการทำงานปานกลางถึงสูง

Principal dimensions			Basic load ratings		Fatigue load limit	Speed ratings		Mass	Designations
			dynamic	static		Reference speed	Limiting speed		Bearing with metal cage	polyamide cage
d	D	B	C	C0	Pu
mm			kN		kN	r/min		kg	–
90	190	73	208	180	6,4	3 800	3 400	9,25	► 3318 A	–

ข้อมูลทางเทคนิค

• ขนาดมิติ (d x D x B): รูใน 90 มม. x วงนอก 190 มม. x ความหนา 73 มม.
• ลักษณะทางกล: เม็ดกลมสัมผัสเชิงมุมแถวคู่ที่รองรับโมเมนต์พลิกคว่ำ (Tilting moments) ได้ดีเยี่ยม
• ประสิทธิภาพโครงสร้าง (A): ไร้ช่องบรรจุเม็ดลูกปืน ทำให้ความทนทานต่อความล้า (Fatigue life) เพิ่มขึ้นชัดเจน
• สภาพการทำงาน: การจัดเรียงแบบ O-arrangement ช่วยเสริมความต้านทานแรงบิดตัวของแกนเพลา
• ระยะช่องว่างภายใน: ระดับมาตรฐาน (Normal) เหมาะกับอุณหภูมิห้องและพิกัดงานที่ไม่มีการสะสมความร้อนสูงมาก

เอกสารข้อมูล

ตลับลูกปืน SKF 3318 A Data Sheet
