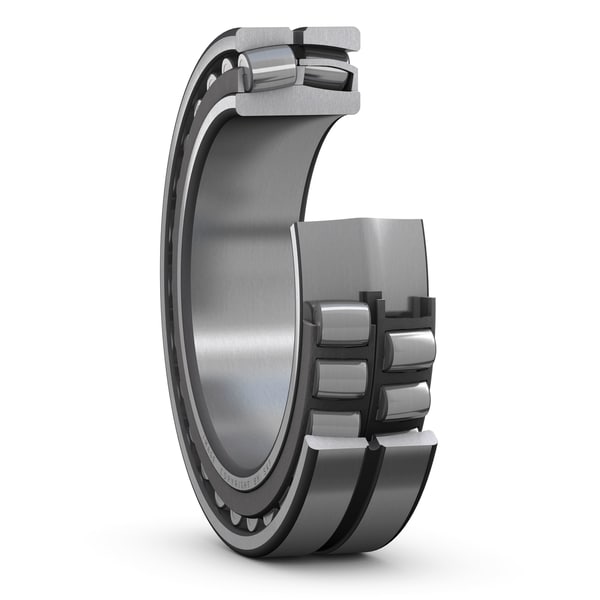

ตลับลูกปืน SKF 24156 CC/W33

ศึกษาสเปก SKF 24156 CC/W33 ตลับลูกปืนสเฟียร์ริคัลรังเหล็กกล้า (CC) จัดเรียงลูกกลิ้งแบบสมมาตร ช่วยปรับสมดุลเองอัตโนมัติ ผสานเทคโนโลยีร่องหล่อลื่น W33 เพื่อการอัดจาระบีที่ทั่วถึงและรวดเร็ว

คุณสมบัติ

• ปรับตั้งตัวเองได้ (Self-aligning)
• รองรับการเยื้องศูนย์ (Accommodate misalignment)
• รองรับน้ำหนักได้สูง (High load carrying capacity)
• แรงเสียดทานต่ำและอายุการใช้งานยาวนาน (Low friction and long service life)
• ทนทานต่อการสึกหรอมากขึ้น (Increased wear resistance)

ข้อมูลจำเพาะ

• เสถียรภาพโครงสร้างรังเหล็กกล้าแบบ CC Design: ใช้รังเหล็กกล้าขึ้นรูปคู่แบบอิสระไร้แกนนำกลาง เพิ่มพื้นที่ว่างสำหรับเม็ดลูกปืนขนาดใหญ่ ส่งผลให้ความสามารถในการรับโหลดพุ่งสูงขึ้น
• การควบคุมความร้อนและแรงเสียดทานภายใน: การออกแบบหน้าสัมผัสระหว่างเม็ดลูกปืนและแหวนนำทางช่วยลดแรงเสียดทานสถิต ทำให้อุณหภูมิใช้งานต่ำลงอย่างเห็นได้ชัด
• ความทนทานในสภาพแวดล้อมปนเปื้อน: ผสานคุณสมบัติร่องหล่อลื่น W33 ช่วยอัดจาระบีไล่สิ่งสกปรกและฝุ่นละอองออกจากภายในตลับลูกปืนได้อย่างต่อเนื่อง เหมาะสำหรับงานเหมืองแร่

d	280 mm	Bore diameter
tΔdmp	-0.035 – 0 mm	Deviation limits of mid-range bore diameter
D	460 mm	Outside diameter
tΔDmp	-0.045 – 0 mm	Deviation limits of mid-range outside diameter
B	180 mm	Width
tΔBs	-0.1 – 0 mm	Deviation limits of ring width
d2	≈ 314 mm	Shoulder diameter of inner ring
D1	≈ 390 mm	Shoulder/recess diameter of outer ring
b	13.9 mm	Width of lubrication groove
K	7.5 mm	Diameter of lubrication hole
r1,2	min. 5 mm	Chamfer dimension
	Normal	ISO tolerance class for dimensions

ข้อมูลทางเทคนิค

• นวัตกรรมตลับลูกปืนเม็ดโค้งตระกูล CC: รังเหล็กเจาะขึ้นรูปออกแบบอิสระไร้ขอบนำ ช่วยลดการเสียดสีภายในและเพิ่มขีดความสามารถในการรองรับความเร็วรอบ
• การชดเชยการเยื้องศูนย์มุมสูง: รองรับการบิดตัวของเพลายาวในอุตสาหกรรมปูนซีเมนต์และงานเหมืองได้อย่างราบรื่น
• ระบบจ่ายสารหล่อลื่น W33: ช่วยยืดอายุการใช้งานของสารหล่อลื่นภายในตัวตลับลูกปืน ลดความเสี่ยงจากปัญหาความร้อนสะสม
