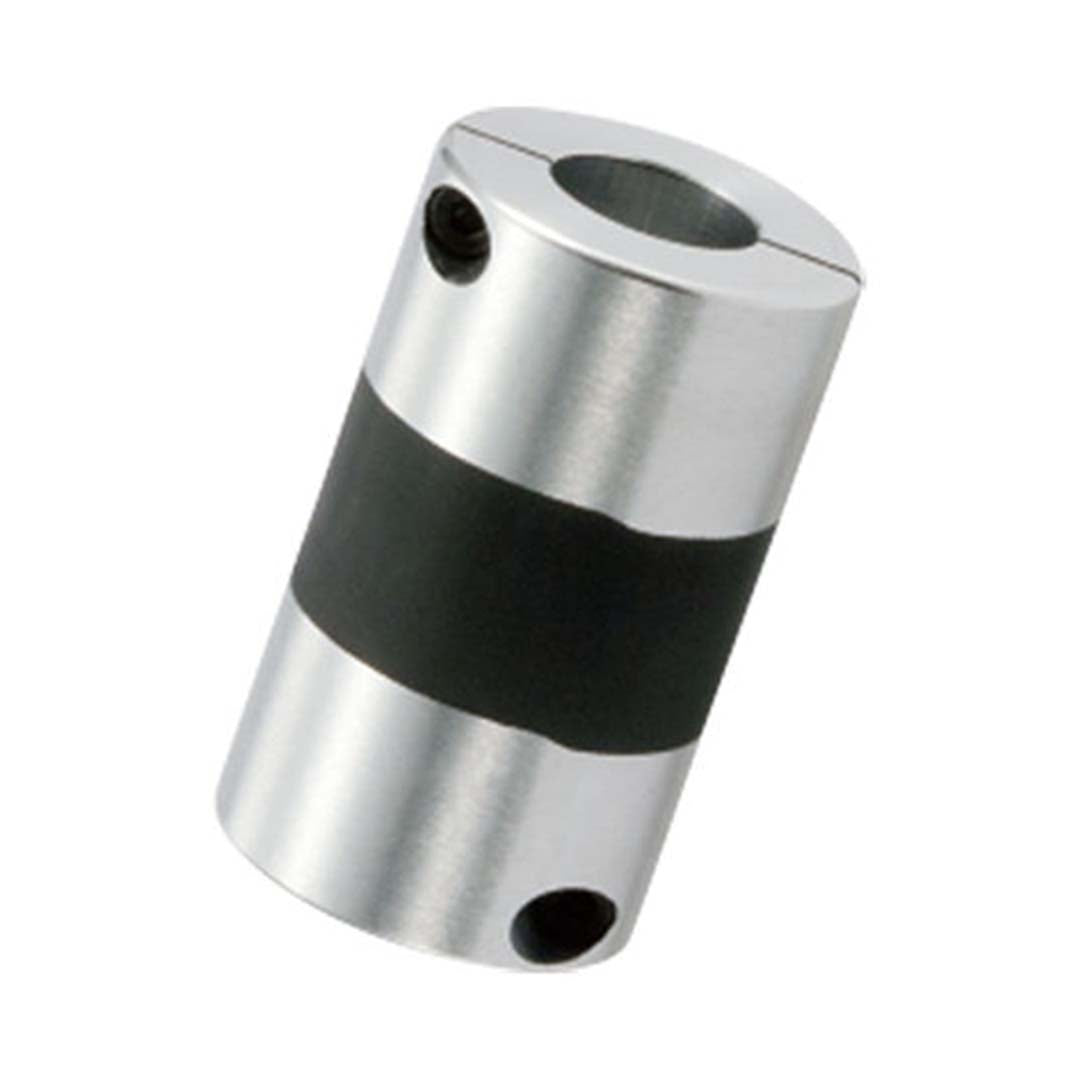

คัปปลิ้งXGL2-34C-10-14 Flexible Shaft Coupling NBK High-gain Rubber Type
คัปปลิ้งXGL2-34C-10-14 Flexible Shaft Coupling NBK High-gain Rubber Type
NBK
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
3,300.00 ฿
ราคาปกติ
ราคาโปรโมชัน
3,300.00 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด คัปปลิ้งXGL2-34C-10-14 Flexible Shaft Coupling NBK High-gain Rubber Type
แคตตาล็อก :
คัปปลิ้ง NBK ประเภท Rubber
Coupling NBK Rubber Type เป็นคัปปลิ้งแบบยางที่ผลิตโดยบริษัท NBK ประเทศญี่ปุ่น คัปปลิ้งประเภทนี้มีลักษณะเด่นคือสามารถดูดซับแรงบิดและแรงสั่นสะเทือนได้ดี จึงเหมาะสำหรับการใช้งานในเครื่องจักรอุตสาหกรรมที่ต้องการความแม่นยำสูง เช่น เครื่อง CNC เครื่องกลึง เครื่องกัด เป็นต้น
คุณสมบัติ
- สามารถดูดซับแรงบิดและแรงสั่นสะเทือนได้ดี
- มีความแม่นยำสูง
- ทนทานต่อการใช้งานหนัก
- มีให้เลือกหลายขนาดและรุ่น
ขนาดการใช้งาน
| Part Number | XGL2-34C-10-14 |
| A | 1.535 |
| L | 0.472 |
| W | 1.732 |
| F | 0.157 |
| G | 0.482 |
| M | M3 |
| Screw Tightening Torque (lbf in.) | 13.27 |
ข้อมูลจำเพราะ
| Part Number | XGL2-34C-10-14 |
| Standard Bore Diameter D1 | 10 |
| Standard Bore Diameter D2 | 14 |
| Slip Torque | 92.93 |
| Max. Bore Diameter (mm) | 16 |
| Keyway Additional Modification Max. Bore Diameter (mm) | 12 |
| Rated Torque＊1 (lbf in.) | 70.8 |
| Max. Rotational Frequency (min-1) | 18000 |
| Moment of Inertia (oz. in.2)＊2 | 0.765 |
| Static Torsional Stiffness (lbf in./deg) | 98.85 |
| Max. Lateral Misalignment (in.) | 0.008 |
| Max. Angular Misalignment (°) | 1.5 |
| Max. Axial Misalignment (in.) | ±0.012 |
| Mass (oz) *2 | 2.75 |
