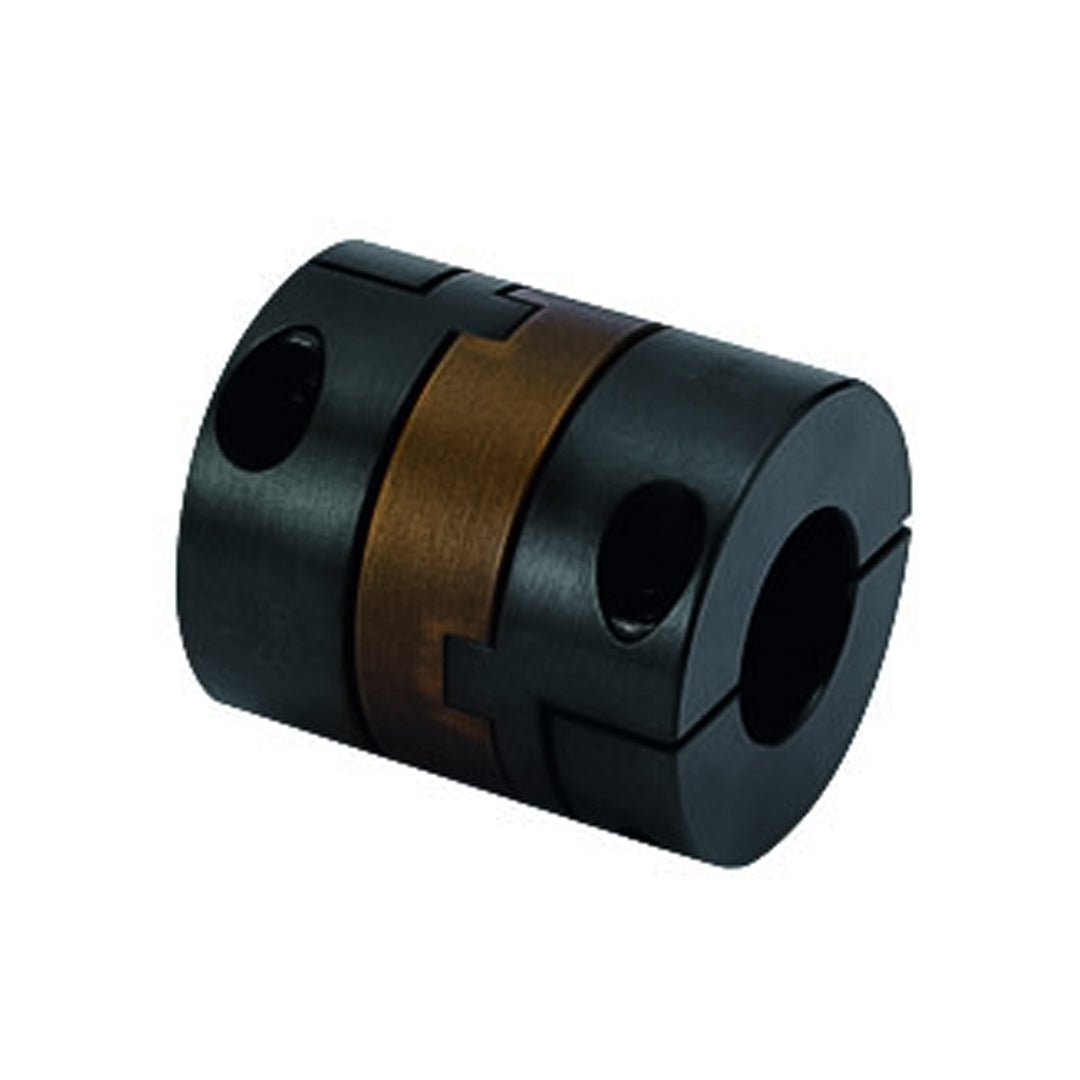

คัปปลิ้งFlexible Shaft Coupling NBK Oldham Type MOM-70-20-35

คัปปลิ้งFlexible Shaft Coupling NBK Oldham Type MOM-70-20-35

NBK

กรุณาตรวจสอบสต็อกก่อนชำระเงิน
7,100.00 ฿
7,100.00 ฿
ลดราคา ขายหมดแล้ว

รายละเอียด คัปปลิ้งFlexible Shaft Coupling NBK Oldham Type MOM-70-20-35

แคตตาล็อก :

คัปปลิ้ง NBK ประเภท Oldham

เป็นคัปปลิ้งประเภทหนึ่งที่มีกลไกการทำงานแบบหมุนเป็นวงแหวน โดยประกอบด้วยแผ่นโลหะทรงกลมที่มีรูกลวงอยู่ตรงกลาง แผ่นโลหะเหล่านี้จะเชื่อมต่อกันด้วยแกนโลหะ โดยแกนโลหะจะหมุนอยู่บนแผ่นโลหะโดยไม่สัมผัสกันโดยตรง ทำให้เกิดช่องว่างระหว่างแผ่นโลหะ ซึ่งช่องว่างนี้จะทำหน้าที่รองรับความคลาดเคลื่อนระหว่างเพลาทั้งสองด้าน

คุณสมบัติ

  • รองรับความคลาดเคลื่อนระหว่างเพลาทั้งสองด้านได้สูง
  • ทนต่อแรงบิดและแรงสั่นสะเทือนได้ดี
  • มีประสิทธิภาพในการถ่ายโอนกำลังสูง
  • บำรุงรักษาง่าย
รูป

ขนาดการใช้งาน

Part Number MOM-70-20-35
A 2.756
L 0.787
W 2.307
E 1.516
F 0.394
M M8
Screw Tightening Torque (Ibf in.) 15132.75

ข้อมูลจำเพราะ

Part Number MOM-70-20-35
Standard Bore Diameter (Dimensional Allowance H8) D1 20
Standard Bore Diameter (Dimensional Allowance H8) D2 35
Max.Bore Diameter(mm) 42
Rated Torque*1(Ibf in.) 1557.6
Max.Torque(N・m) 3115.2
Max. Rotational Frequency (min-1) 2000
Moment of Inertia (oz.in.2)*2 48.661
Static Torsional Stiffness(N・m/rad) 7105.16
Max.Angular Misalignment(°) 2
Max. Lateral Misalignment(in)*3 0.055
Mass(oz)*2 38.44
