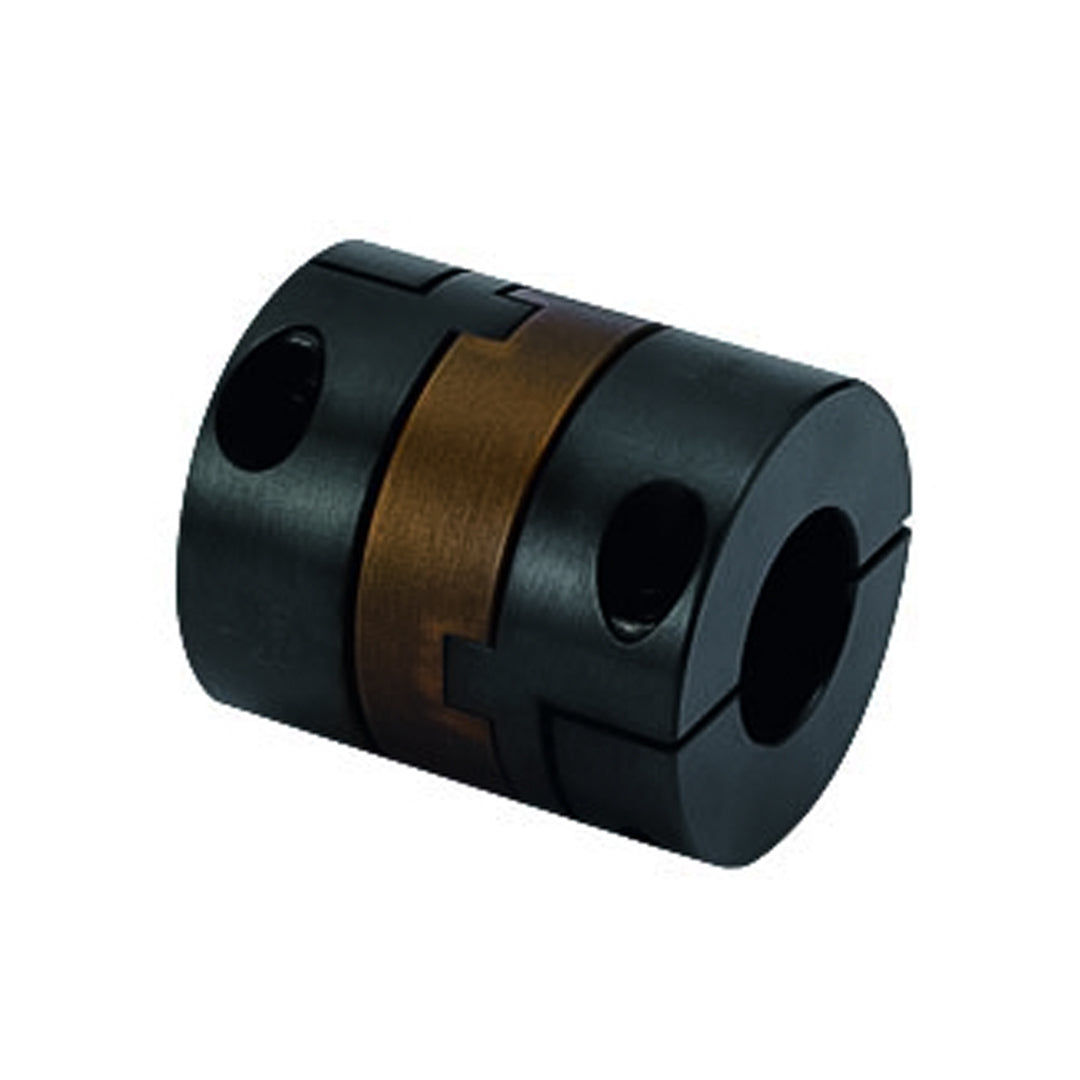

คัปปลิ้งFlexible Shaft Coupling NBK Oldham Type MOM-55-20-24
คัปปลิ้งFlexible Shaft Coupling NBK Oldham Type MOM-55-20-24
NBK
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
7,100.00 ฿
ราคาปกติ
ราคาโปรโมชัน
7,100.00 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด คัปปลิ้งFlexible Shaft Coupling NBK Oldham Type MOM-55-20-24
แคตตาล็อก :
คัปปลิ้ง NBK ประเภท Oldham
เป็นคัปปลิ้งประเภทหนึ่งที่มีกลไกการทำงานแบบหมุนเป็นวงแหวน โดยประกอบด้วยแผ่นโลหะทรงกลมที่มีรูกลวงอยู่ตรงกลาง แผ่นโลหะเหล่านี้จะเชื่อมต่อกันด้วยแกนโลหะ โดยแกนโลหะจะหมุนอยู่บนแผ่นโลหะโดยไม่สัมผัสกันโดยตรง ทำให้เกิดช่องว่างระหว่างแผ่นโลหะ ซึ่งช่องว่างนี้จะทำหน้าที่รองรับความคลาดเคลื่อนระหว่างเพลาทั้งสองด้าน
คุณสมบัติ
- รองรับความคลาดเคลื่อนระหว่างเพลาทั้งสองด้านได้สูง
- ทนต่อแรงบิดและแรงสั่นสะเทือนได้ดี
- มีประสิทธิภาพในการถ่ายโอนกำลังสูง
- บำรุงรักษาง่าย
ขนาดการใช้งาน
| Part Number | MOM-55-20-24 |
| A | 2.165 |
| L | 0.669 |
| W | 2.008 |
| E | 1.091 |
| F | 0.335 |
| M | M6 |
| Screw Tightening Torque (Ibf in.) | 761.95 |
ข้อมูลจำเพราะ
| Part Number | MOM-55-20-24 |
| Standard Bore Diameter (Dimensional Allowance H8) D1 | 20 |
| Standard Bore Diameter (Dimensional Allowance H8) D2 | 24 |
| Max.Bore Diameter(mm) | 30 |
| Rated Torque*1(Ibf in.) | 876.15 |
| Max.Torque(N・m) | 1752.3 |
| Max. Rotational Frequency (min-1) | 2000 |
| Moment of Inertia (oz.in.2)*2 | 16.402 |
| Static Torsional Stiffness(N・m/rad) | 4633.8 |
| Max.Angular Misalignment(°) | 2 |
| Max. Lateral Misalignment(in)*3 | 0.047 |
| Mass(oz)*2 | 22.43 |
