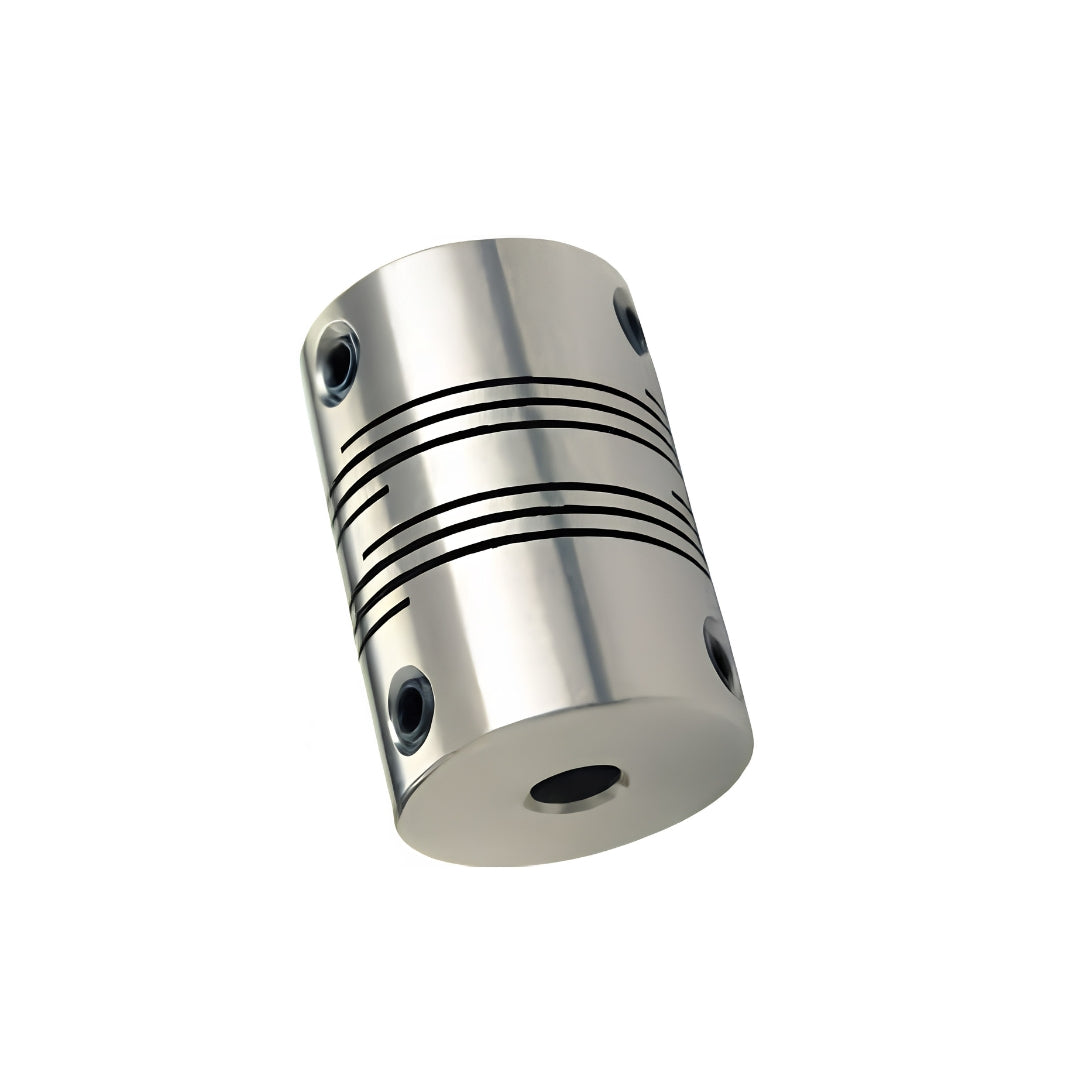

คัปปลิ้ง Couplings NBK code MSH-13C

MSH Flexible Couplings แบบบีม (Beam Type) เป็นข้อต่อเพลาอลูมิเนียม A7075 น้ำหนักเบา แข็งแรง และผ่านการชุบอโนไดซ์เพื่อเพิ่มความทนทาน โดยรุ่นขนาดเล็ก φ8 ใช้สกรูตั้งหกเหลี่ยม ส่วนขนาด φ13–φ32 ใช้สกรูหัวหมวกหกเหลี่ยม ตัวสกรูผลิตจากเหล็ก SCM435 เคลือบผิวสีดำ เหมาะสำหรับใช้งานกับเซอร์โวมอเตอร์ สเต็ปปิ้งมอเตอร์ และมอเตอร์ทั่วไป ช่วยส่งกำลังได้แม่นยำ รองรับการเยื้องศูนย์ของเพลาได้ดี และเหมาะกับงานเครื่องจักรที่ต้องการความยืดหยุ่นและความเที่ยงตรงในการหมุน

คุณสมบัติ

• MSH Flexible Couplings แบบบีม (Beam Type) เป็นข้อต่อเพลาแบบยืดหยุ่น เหมาะกับงานที่ต้องการความแม่นยำและตอบสนองไว
• รองรับการใช้งานกับเซอร์โวมอเตอร์, สเต็ปปิ้งมอเตอร์ และมอเตอร์ทั่วไป
• ตัวคัปปลิ้งผลิตจากอลูมิเนียม A7075 แข็งแรง น้ำหนักเบา และผ่านการชุบ Anodized เพื่อช่วยป้องกันผิว
• รูเพลาอาจมีหรือไม่มีการปรับผิวจากกระบวนการผลิต แต่ไม่กระทบต่อประสิทธิภาพการใช้งาน
• รุ่นขนาดภายนอก φ8 ใช้สกรูตั้งหกเหลี่ยม (Hex Socket Set Screw)
• รุ่นขนาดภายนอก φ13 ถึง φ32 ใช้สกรูหัวหมวกหกเหลี่ยม (Hex Socket Head Cap Screw)
• สกรูผลิตจากเหล็ก SCM435 เคลือบผิวสีดำ ช่วยเพิ่มความแข็งแรงและทนต่อการใช้งาน
• โครงสร้างแบบบีมช่วยลดการเยื้องศูนย์ของเพลาและลดแรงสั่นสะเทือนระหว่างการหมุน

ข้อมูลจำเพาะ

• เป็นข้อต่อเพลาแบบ Zero Backlash ไม่มีระยะฟรี ช่วยให้การส่งกำลังแม่นยำและตอบสนองไว
• โครงสร้างทำจากโลหะชิ้นเดียว พร้อมร่องสปิรอล (Spiral Slit) ช่วยเพิ่มความยืดหยุ่นในการหมุน
• เหมาะกับงานแรงบิดต่ำ เช่น Encoder หรืออุปกรณ์ที่ต้องการความละเอียดในการควบคุม
• ลดแรงกดและภาระที่เกิดกับเพลา เพราะมีแรงปฏิกิริยาจากการเยื้องศูนย์ต่ำ ช่วยลดโอกาสเสียหายของอุปกรณ์
• รองรับขนาดรูเพลาทั้งแบบมิลลิเมตรและแบบนิ้ว เลือกใช้งานได้สะดวก
• โครงสร้างเรียบง่าย ถอดประกอบและบำรุงรักษาได้ง่าย
• นิยมใช้งานกับระบบลำเลียง, แอคชูเอเตอร์, อุปกรณ์ทัศนศาสตร์ และระบบ Encoder ที่ต้องการความแม่นยำสูง

Part Number	A	L	W	F	M	Screw Tightening Torque (N·m)
MST-32K	32	11.9	41	6	M4	1.7
MST-40K	40	17	56	8.5	M5	4
MST-50K	50	21	71	10.5	M6	7
MST-63K	63	26	90	13	M8	15
MSTS-32K	32	11.9	41	6	M4	1.7
MSTS-40K	40	17	56	8.5	M5	4
MSTS-50K	50	21	71	10.5	M6	7
MSTS-63K	63	26	90	13	M8	15

ข้อมูลทางเทคนิค

• ค่าแรงบิดของ MSH Flexible Couplings จะเปลี่ยนตามขนาดรูเพลา โดยอ้างอิงจากรูเพลาที่มีขนาดใหญ่กว่า
• รองรับแรงบิดตั้งแต่ประมาณ 0.02 ถึง 5.78 N·m ขึ้นอยู่กับรุ่นและลักษณะการหมุน
• การหมุนทางเดียวจะรองรับแรงบิดได้สูงกว่าแบบเดินหน้า–ถอยหลังต่อเนื่อง
• รุ่นขนาดเล็กเหมาะกับงาน Encoder และงานควบคุมความละเอียดสูง ส่วนรุ่นใหญ่รองรับงานส่งกำลังได้มากขึ้น
• รองรับขนาดรูเพลาสูงสุดตั้งแต่ 3.175 mm ถึง 16 mm
• รองรับความเร็วรอบสูง สูงสุดประมาณ 19,000 – 78,000 rpm ตามขนาดรุ่น
• มีความแข็งเกร็งในการบิดดี ช่วยให้การส่งกำลังแม่นยำและตอบสนองไว
• รองรับการเยื้องศูนย์ด้านข้าง, มุมเอียง และการยืดหดแนวแกนได้ ช่วยลดภาระที่เกิดกับเพลาและลูกปืน
• น้ำหนักเบา เหมาะกับระบบที่ต้องการแรงเฉื่อยน้อยและการหมุนรวดเร็ว
• ขนาดรูเพลาที่แนะนำใช้ค่าความคลาดเคลื่อน h6 หรือ h7 ส่วนรูมาตรฐานอยู่ในระดับ H8
• ค่าแรงบิดและประสิทธิภาพต่างๆ เป็นค่าจากการทดสอบภายใต้เงื่อนไขมาตรฐาน อาจเปลี่ยนแปลงได้ตามการใช้งานจริง
• เมื่อติดตั้งกับเพลาแบบ D-cut ควรระวังตำแหน่งด้านปาดเรียบของเพลาเพื่อให้ยึดได้แน่น
• บางรุ่นหัวสกรูอาจยื่นเกินตัวคัปปลิ้ง ทำให้เส้นผ่านศูนย์กลางตอนหมุนใหญ่ขึ้น ควรเผื่อระยะป้องกันการชนกับชิ้นส่วนรอบข้าง
