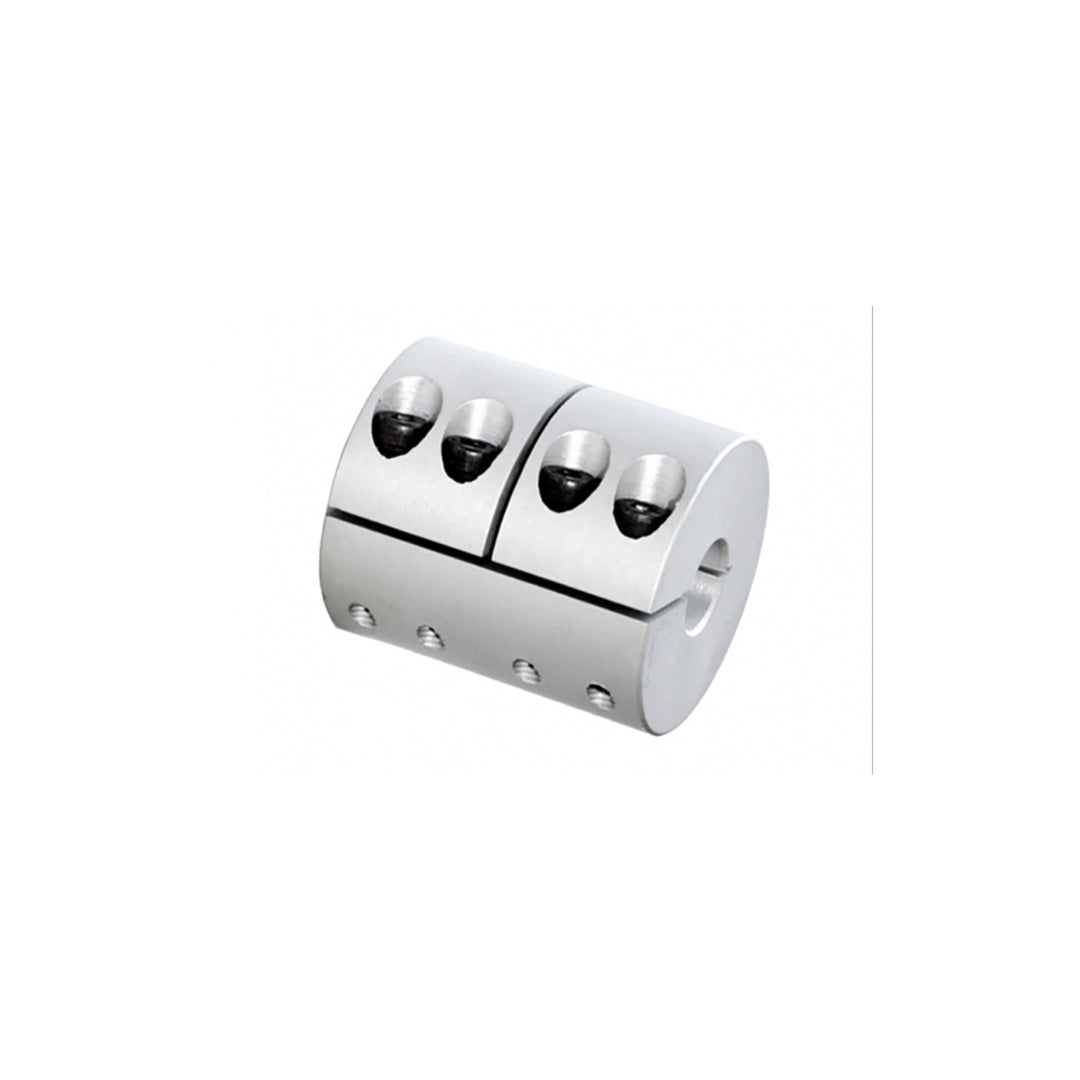

คัปปลิ้ง Couplings NBK code MLRS-20C

คัปปลิ้งแบบคงที่ชนิดยาว (Long Type Rigid Coupling) ออกแบบสำหรับใช้ต่อขยายความยาวเพลา มีให้เลือกทั้งแบบประกับเพลา (Clamping Type) และแบบกึ่งผ่าซีก (Semi-split Type) โดยรุ่นกึ่งผ่าซีกช่วยให้ถอดหรือประกอบเพลาด้านหนึ่งได้ง่ายในขณะที่อีกด้านยังยึดอยู่ ลดเวลาในการติดตั้งและบำรุงรักษา เหมาะสำหรับอุปกรณ์ทำความสะอาด ระบบสายพานลำเลียง และอุปกรณ์ขนย้ายต่างๆ รองรับการใช้งานร่วมกับเซอร์โวมอเตอร์ สเต็ปปิ้งมอเตอร์ และมอเตอร์ทั่วไปได้อย่างมีประสิทธิภาพ

คุณสมบัติ

• การทำงาน (Performance): ระยะรุนเป็นศูนย์ (Zero Backlash), รองรับแรงบิดสูง (High Torque) และมีความแข็งเกร็งต่อการบิดสูง (High Torsional Stiffness)
• วัสดุรุ่น MLR (MLR-C / MLR-V): ตัวเสื้ออะลูมิเนียมอัลลอย A2017 ชุบอะโนไดซ์ พร้อมสกรูเหล็ก SCM435 เคลือบฟิล์มออกไซด์ดำ
• วัสดุรุ่น MLRS (MLRS-C / MLRS-V): โครงสร้างสแตนเลส SUS303 ทั้งชุด ทนการกัดกร่อนสูง มาพร้อมสกรูสแตนเลส SUSXM7
• จุดเด่นวัสดุ: รุ่น MLR น้ำหนักเบา แข็งแรง / รุ่น MLRS เน้นทนสนิม เหมาะสภาพแวดล้อมโหด

ข้อมูลจำเพาะ

• รุ่น MLR-C (อลูมิเนียมอัลลอย / Clamping Type): โครงสร้างอะลูมิเนียม A2017 น้ำหนักเบา แข็งแรง ใช้สกรู M2–M3 แรงบิดขันประมาณ 0.5–1.5 N·mขนาดมีตั้งแต่ MLR-16C ถึง MLR-32Cรองรับรูเพลาหลายช่วง เช่น 5–6 mm, 6–8 mm, 8–10 mm, 10–14 mm และสูงสุดถึง 15 mm (ตามรุ่น)
• รุ่น MLRS-C (สแตนเลส / Clamping Type): โครงสร้าง SUS303 ทั้งตัว ทนการกัดกร่อนสูง เหมาะงานหนักหรือสภาพแวดล้อมชื้น/กัดกร่อน ขนาดมีตั้งแต่ MLRS-16C ถึง MLRS-32C สเปกขนาดและช่วงรูเพลาเหมือนรุ่น MLR-C ในแต่ละขนาด ใช้สกรูสแตนเลส (SUSXM7) แรงบิดขันใกล้เคียงกัน
• ทั้งสองรุ่นเป็นแบบประกับเพลา (Clamping Type) รองรับหลายขนาดเพลา เลือกตามน้ำหนักเบา (MLR-C) หรือทนสนิมสูง (MLRS-C)

Part Number	A	L	W	F1	F2	G	M	Screw Tightening Torque (N · m)	Standard Bore Diameter D1-D2
MLR-16C	16	11	22	2.5	5.5	5	M2	0.5	5 - 5	5 - 6	6 - 6
MLR-20C	20	12	24	2.5	6	7	M2	0.5	6 - 6	6 - 8	8 - 8
MLR-25C	25	18	36	4.5	9	9	M2.5	1	8 - 8	8 - 10	10 - 10	12 - 12
MLR-32C	32	20	40	4	10	11	M3	1.5	10 - 10	10 - 12	10 - 14	12 - 12	12 - 14	14 - 14	15 - 15
MLRS-16C	16	11	22	2.5	5.5	5	M2	0.5	5 - 5	5 - 6	6 - 6
MLRS-20C	20	12	24	2.5	6	7	M2	0.5	6 - 6	6 - 8	8 - 8
MLRS-25C	25	18	36	4.5	9	9	M2.5	1	8 - 8	8 - 10	10 - 10	12 - 12
MLRS-32C	32	20	40	4	10	11	M3	1.5	10 - 10	10 - 12	10 - 14	12 - 12	12 - 14	14 - 14	15 - 15

ข้อมูลทางเทคนิค

• ประสิทธิภาพ (Performance)รองรับแรงบิดตั้งแต่ต่ำถึงสูงตามขนาดรุ่น, ความเร็วรอบสูงสุด 19,000–39,000 min⁻¹ เหมาะงานทั่วไปถึงงานความเร็วสูง
• ขนาดและสมรรถนะรุ่น MLR-C MLR-16C: เบา เหมาะงานเล็ก แรงบิดต่ำ–กลาง MLR-20C: สมดุล งานทั่วไป MLR-25C: รองรับแรงบิดระดับกลาง–สูง MLR-32C: รองรับแรงบิดสูงสุดในซีรีส์
• ขนาดและสมรรถนะรุ่น MLRS-C (สแตนเลส)ทุกขนาดใกล้เคียง MLR-C แต่มีน้ำหนักมากกว่า เหมาะงานที่ต้องการความทนทานต่อการกัดกร่อนสูง
• จุดเด่นทางเทคนิค โมเมนต์ความเฉื่อยและน้ำหนักอ้างอิงจากขนาดรูเพลาสูงสุด ใช้เพลามาตรฐานแนะนำ h6 / h7 ไม่ต้องปรับค่าแรงบิดเพิ่มเติมในสภาวะโหลดผันผวน
• ข้อควรระวังติดตั้งระวังตำแหน่ง D-cut shaft ตอนขันสกรู เพื่อป้องกันการยึดไม่แน่น ตัวอย่างการเลือกใช้งาน เพลา 10 mm โหลด 4 N·m → แนะนำ MLR-25C เพราะรองรับแรงบิดและขนาดเพลาได้เหมาะสม
