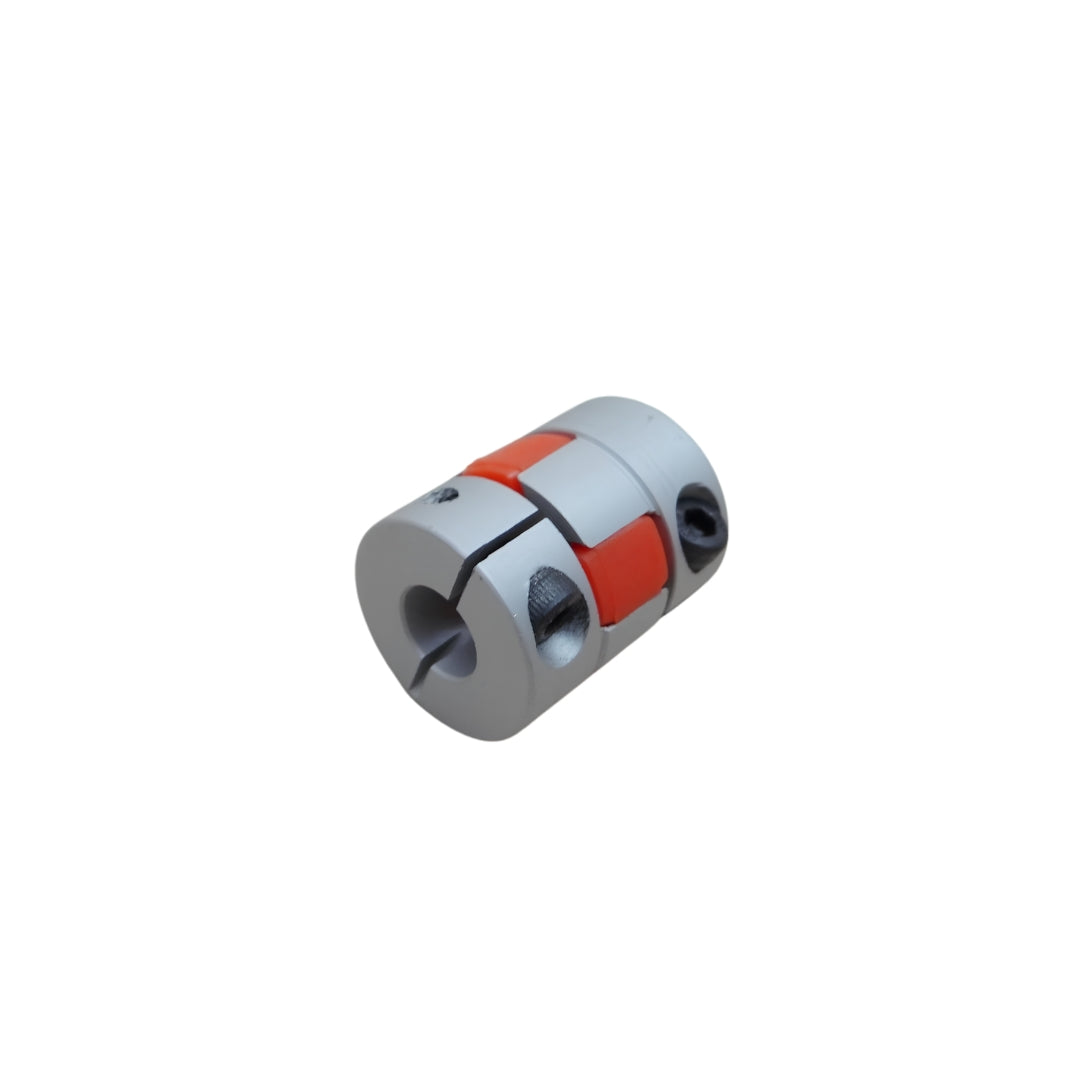

คัปปลิ้ง Couplings NBK code MJC-25CS

คัปปลิ้งแบบยืดหยุ่น MJC (Jaw-Type Flexible Coupling) เป็นคัปปลิ้งชนิดก้ามปูที่ออกแบบมาเพื่อการส่งกำลังอย่างมีประสิทธิภาพ โดยมีทั้งรูปแบบ Tight Fit ที่ให้การส่งกำลังแบบระยะคลอนเป็นศูนย์ (Zero Backlash) เหมาะกับงานแรงบิดต่ำที่ต้องการความแม่นยำ และรูปแบบ Easy Fit ที่ช่วยให้การประกอบและถอดดุม (Hub) กับปลอก (Sleeve) ทำได้สะดวกและรวดเร็ว โครงสร้างมีความยืดหยุ่นสูง สามารถรองรับการเยื้องศูนย์ การเยื้องมุม และการสั่นสะเทือนจากการบิดได้อย่างดี อีกทั้งยังมีคุณสมบัติเป็นฉนวนไฟฟ้า โดยมีค่าความต้านทานไม่น้อยกว่า 2 MΩ และสามารถเลือกความแข็งของปลอกได้ 4 ระดับ เพื่อให้เหมาะสมกับแรงบิดและสภาพการจัดแนวของการใช้งานแต่ละประเภท

คุณสมบัติ

• คุณสมบัติเด่น ดูดซับแรงสั่นสะเทือนดี และเป็นฉนวนไฟฟ้า
• เปรียบเทียบ Tight Fit vs Easy Fit Zero Backlash Tight Fit ดีเยี่ยม / Easy Fit ไม่มี แรงบิดสูง ทั้งสองแบบรองรับได้ ความคลาดเคลื่อน Tight Fit ดีเยี่ยม / Easy Fit ไม่มี การดูดซับแรงสั่น Tight Fit ดีเยี่ยม / Easy Fit ไม่มี การประกอบ Easy Fit สะดวกมาก / Tight Fit ไม่เน้น อุณหภูมิใช้งาน -20°C ถึง 60°C ทั้งสองแบบ
• การใช้งานแนะนำ Tight Fit XY Stage, Index Table, Machine Tool, เครื่องฉีดพลาสติก Easy Fit ระบบลำเลียง, Mixer, พัดลม, ปั๊ม, เครื่องจ่ายของเหลว

ข้อมูลจำเพาะ

• มอเตอร์ที่รองรับ ใช้ได้กับเซอร์โวมอเตอร์ (Servomotor) และสเต็ปปิ้งมอเตอร์ (Stepping Motor)
• โครงสร้างและการยึดSet Screw Type: MJC-- (Tight Fit) / MJC--E (Easy Fit) ขนาด φ14–φ30 Clamping Type: MJC-CS- (Tight Fit) / MJC-CS-E (Easy Fit) ขนาด φ40–φ95 Set Screw + Key: MJC-K- / MJC-K-E Clamping + Key: MJC-CSK- / MJC-CSK-E
• วัสดุและผิวเคลือบดุม (Hub): อลูมิเนียม A2017 ชุบอะโนไดซ์ แข็งแรง น้ำหนักเบา ปลอก (Sleeve): โพลียูรีเทน (Polyurethane) ยืดหยุ่นสูง สกรู: เหล็ก SCM435 เคลือบฟิล์มออกไซด์สีดำ ทนการสึกหรอ

Part Number	Bore Diameter	A	L	W	B	C*1	Sleeve E	F	G	M	Screw Tightening Torque (N · m)
MJC-14CS	3≦D≦5	14	7	22	6	1	4	3.5	4	M2	0.5
	5<D≦7								5	M1.6	0.25
MJC-20CS	4≦D≦8	20	10	30	8	1	6	5	6.5	M2.5	1
	8<D≦11								7.5	M2	0.5
MJC-25CS	4≦D≦10	25	12	34	8	1	8	6	9	M3	1.5
	10<D≦12.7								9.5	M2.5	1
MJC-30CS	6≦D≦12	30	11	35	10	1.5	10	5.5	10	M4	3.5
	12<D≦16								11	M3	1.5
MJC-40CS	7.9375≦D≦20	40	25	66	12	2	17	8.5	14	M5	8
	20<D≦25								15.75	M4	3.5
MJC-55CS	9.525≦D≦28	55	30	78	14	2	26	10.5	20	M6	13
	28<D≦32								21	M5	8
MJC-65CS	12.7≦D≦32	65	35	90	15	2.5	29.5	13	24	M8	28
	32<D≦38.1								25	M6	13
MJC-80CS	19.05≦D≦42	80	45	114	18	3	35.5	15	30	M8	28
	42<D≦45								31
MJC-95CS	25≦D≦48	95	50	126	20	3	44	18	34	M10	55
	48<D≦55								36

ข้อมูลทางเทคนิค

• การทำงานตอบสนองสูง (High Responsive Operation) รุ่น Tight Fit อัดแน่นระหว่างดุมและปลอก ทำให้ไม่มีแบ็คแลช และช่วยเพิ่มค่า Gain ของเซอร์โวมอเตอร์จากการดูดซับแรงสั่นสะเทือน ส่งผลให้ตอบสนองได้เร็วกว่า Disk Coupling
• โการปรับค่าอุณหภูมิ (Temperature Correction Factor) หากอุณหภูมิเกิน 30°C ต้องลดค่าแรงบิดตามสภาพการใช้งาน -20°C ถึง 30°C: 1.00 (ปกติ) 30°C ถึง 40°C: 0.80 40°C ถึง 60°C: 0.70
• แรงบิดสไลด์ (Slip Torque) รุ่น MJC-CS บางขนาดอาจมีแรงบิดสไลด์ต่ำกว่า Max Torque ของคัปปลิ้ง ต้องตรวจสอบก่อนใช้งานจริง โดยอ้างอิงเงื่อนไขการทดสอบ เช่น เพลามาตรฐาน h7 ความแข็ง 34–40 HRC และแรงขันตามสเปกในตาราง
