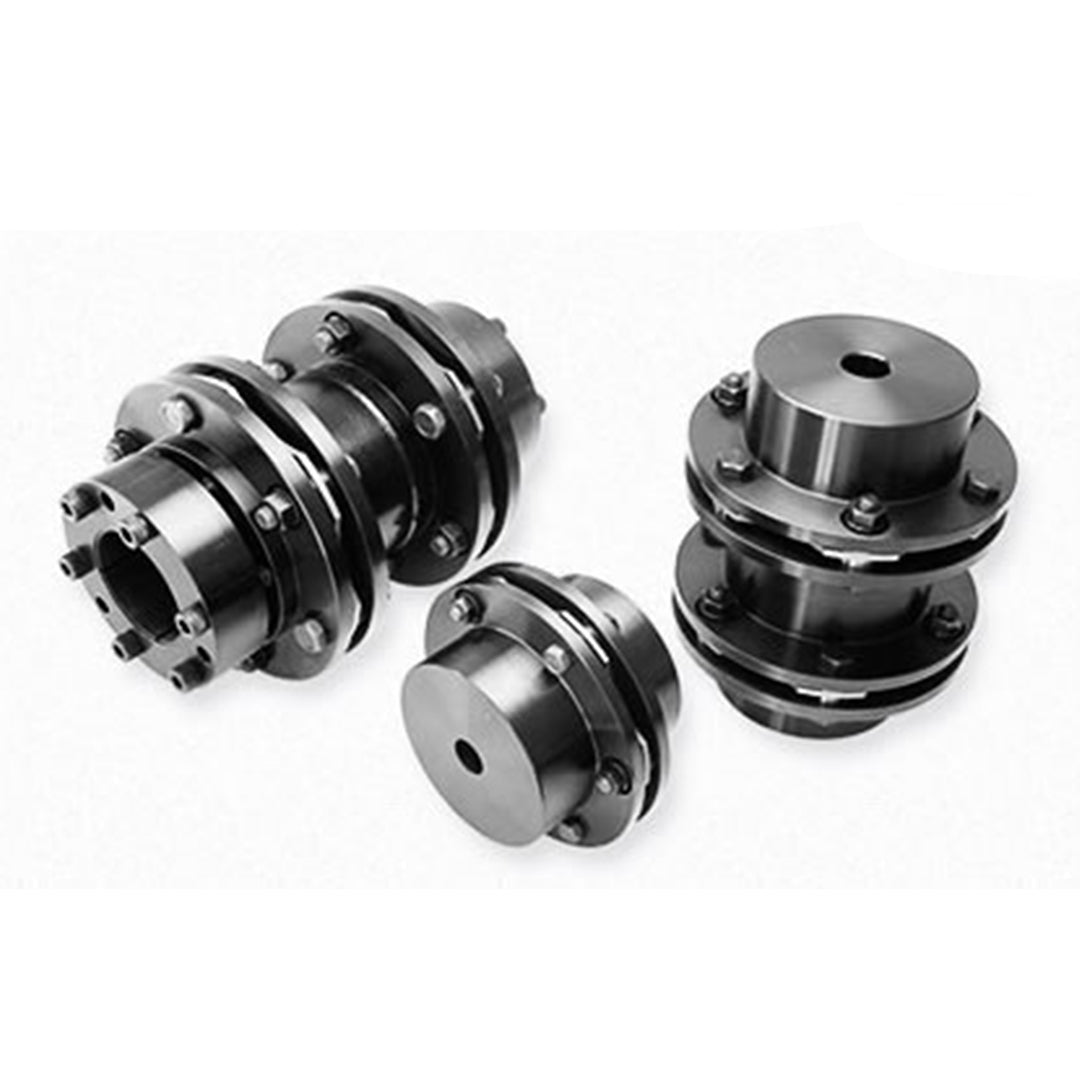

คัปปลิ้ง COUPLINGS Miki Pulley SFH Models code SFH-210G
คัปปลิ้ง COUPLINGS Miki Pulley SFH Models code SFH-210G
Miki Pulley
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด คัปปลิ้ง COUPLINGS Miki Pulley SFH Models code SFH-210G
คัปปลิ้งแบรนด์ MIKI Pulley เป็นอุปกรณ์เชื่อมต่อเพลาที่มีคุณภาพสูงจากประเทศญี่ปุ่น ออกแบบมาเพื่อตอบสนองการใช้งานที่หลากหลายทั้งในระบบส่งกำลังทั่วไปและงานที่ต้องการความแม่นยำ เช่น ระบบเซอร์โวมอเตอร์ โดยมีทั้งแบบแผ่นโลหะที่แข็งแรงและแม่นยำสูง แบบยางยืดหยุ่นที่สามารถดูดซับแรงสั่นสะเทือนได้ดี รวมถึงแบบเบลโลว์ที่รองรับการเยื้องศูนย์หลายทิศทาง คัปปลิ้งของ MIKI Pulley มีคุณสมบัติเด่นด้านการรองรับแรงบิดสูง ความสามารถในการดูดซับแรงกระแทก และการติดตั้งที่สะดวก เหมาะสำหรับการใช้งานในเครื่องจักรอัตโนมัติ หุ่นยนต์ และระบบควบคุมการเคลื่อนไหวในอุตสาหกรรมต่าง ๆ ทั้งยังมีให้เลือกหลายขนาด รองรับการใช้งานกับเพลาหลากหลายประเภทและขนาดตามความต้องการของผู้ใช้งาน
คุณสมบัติ
คุณสมบัติ
มีคุณสมบัติเด่นด้านความแม่นยำสูง รองรับการส่งกำลังอย่างมีประสิทธิภาพ เหมาะสำหรับงานระบบควบคุมและเครื่องจักรอัตโนมัติ โดยสามารถดูดซับแรงกระแทกและแรงสั่นสะเทือน ช่วยลดการสึกหรอของชิ้นส่วนและยืดอายุการใช้งาน รองรับการเยื้องศูนย์ได้ทั้งแนวรัศมี แนวแกน และมุมเอียง ทำให้ติดตั้งง่ายและรองรับความคลาดเคลื่อนได้ดี ผลิตจากวัสดุหลากหลาย เช่น อลูมิเนียม สเตนเลส และยางโพลิเมอร์ เพื่อให้เหมาะกับลักษณะงานที่แตกต่างกัน มีหลายขนาดและรูปแบบให้เลือก ใช้งานได้กับเพลาหลายขนาด และต้องการการบำรุงรักษาน้อย เหมาะสำหรับเครื่อง CNC หุ่นยนต์ ระบบลำเลียง และงานอุตสาหกรรมที่ต้องการความเสถียรในการหมุน
ข้อมูลทั่วไป
ข้อมูลทั่วไป
ขนาดสูงสุดของข้อต่อสปริงจานสำหรับการใช้งานกำลังสูงคือเส้นผ่านศูนย์กลางหน้าแปลนด้านนอก 262 มม. และแรงบิดที่กำหนด 8,000 นิวตันเมตร มีให้เลือกทั้งแบบองค์ประกอบเดียวที่มีความแข็งแรงต่อแรงบิดสูงและแบบเพลาลอยแบบองค์ประกอบคู่ที่ยืดหยุ่นได้ซึ่งเชื่อมต่อองค์ประกอบคู่เข้ากับเพลาลอยตัวกลาง เพลาลอยตัวนั้นสามารถจัดการการปรับความยาวตามความต้องการของลูกค้าโดยเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| Model | Rated torque [N·m] | Misalignment | Max. rotation speed [min⁻¹] | Torsional stiffness [N·m/rad] | Axial stiffness [N/mm] | Moment of inertia [kg·m²] | Mass [kg] | ||
|---|---|---|---|---|---|---|---|---|---|
| Parallel [mm] | Angular [°] | Axial [mm] | |||||||
| SFH-150G | 1000 | 1.4 | 1 (On one side) | ±0.8 | 5900 | 750000 | 122 | 21.87×10⁻³ | 8.72 |
| SFH-170G | 1300 | 1.6 | 1 (On one side) | ±1.0 | 5100 | 1420000 | 112 | 51.07×10⁻³ | 13.94 |
| SFH-190G | 2000 | 2.0 | 1 (On one side) | ±1.0 | 4700 | 1700000 | 122 | 81.58×10⁻³ | 18.51 |
| SFH-210G | 4000 | 2.1 | 1 (On one side) | ±1.1 | 4300 | 2340000 | 254 | 125.50×10⁻³ | 24.26 |
| SFH-220G | 5000 | 2.3 | 1 (On one side) | ±1.2 | 4000 | 2970000 | 224 | 176.91×10⁻³ | 30.27 |
| SFH-260G | 8000 | 2.9 | 1 (On one side) | ±1.4 | 3400 | 5390000 | 306 | 433.47×10⁻³ | 53.11 |
