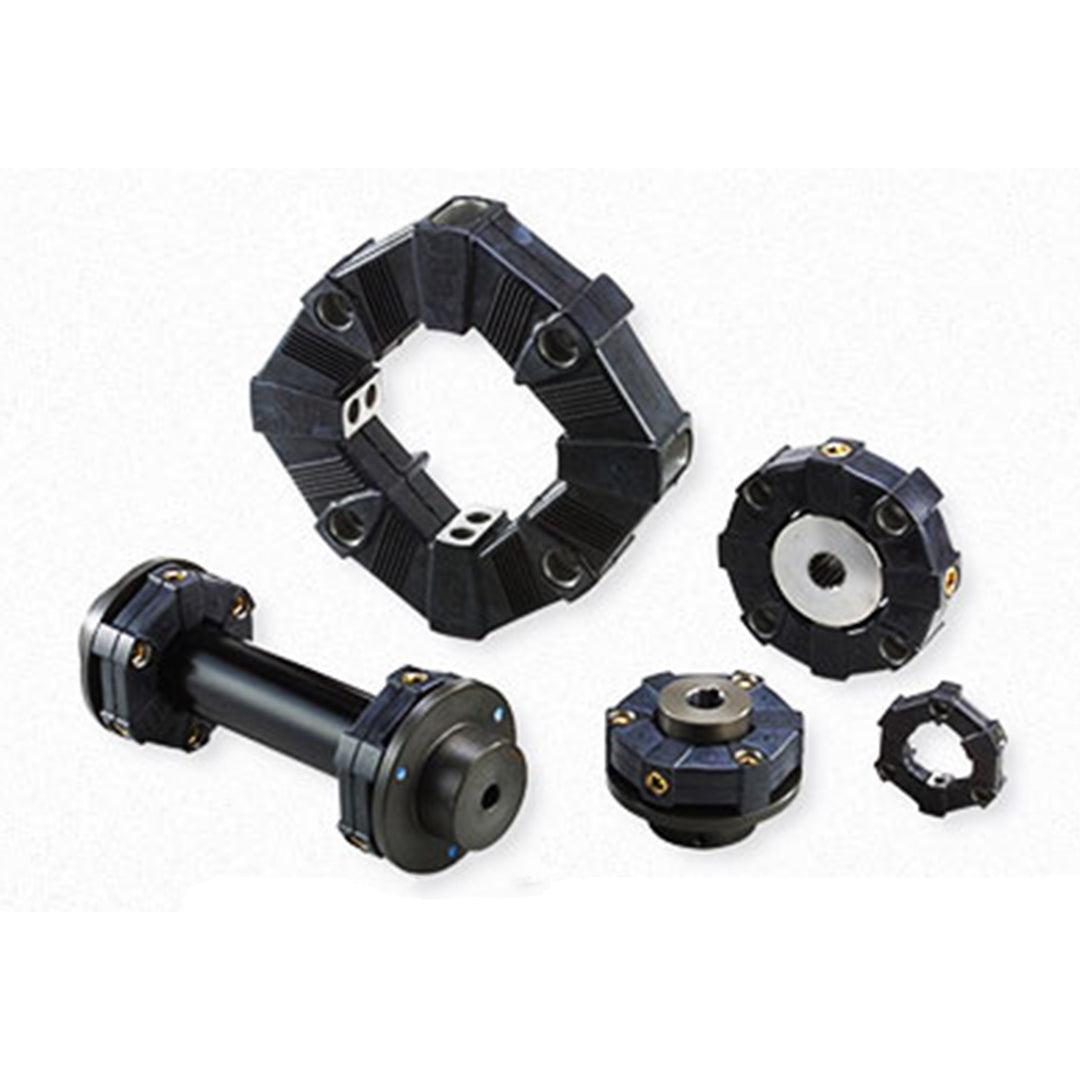

คัปปลิ้ง COUPLINGS Miki Pulley CF-X Models code CF-X-008-OG
คัปปลิ้ง COUPLINGS Miki Pulley CF-X Models code CF-X-008-OG
Miki Pulley
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด คัปปลิ้ง COUPLINGS Miki Pulley CF-X Models code CF-X-008-OG
คัปปลิ้งแบรนด์ MIKI Pulley เป็นอุปกรณ์เชื่อมต่อเพลาที่มีคุณภาพสูงจากประเทศญี่ปุ่น ออกแบบมาเพื่อตอบสนองการใช้งานที่หลากหลายทั้งในระบบส่งกำลังทั่วไปและงานที่ต้องการความแม่นยำ เช่น ระบบเซอร์โวมอเตอร์ โดยมีทั้งแบบแผ่นโลหะที่แข็งแรงและแม่นยำสูง แบบยางยืดหยุ่นที่สามารถดูดซับแรงสั่นสะเทือนได้ดี รวมถึงแบบเบลโลว์ที่รองรับการเยื้องศูนย์หลายทิศทาง คัปปลิ้งของ MIKI Pulley มีคุณสมบัติเด่นด้านการรองรับแรงบิดสูง ความสามารถในการดูดซับแรงกระแทก และการติดตั้งที่สะดวก เหมาะสำหรับการใช้งานในเครื่องจักรอัตโนมัติ หุ่นยนต์ และระบบควบคุมการเคลื่อนไหวในอุตสาหกรรมต่าง ๆ ทั้งยังมีให้เลือกหลายขนาด รองรับการใช้งานกับเพลาหลากหลายประเภทและขนาดตามความต้องการของผู้ใช้งาน
คุณสมบัติ
คุณสมบัติ
มีคุณสมบัติเด่นด้านความแม่นยำสูง รองรับการส่งกำลังอย่างมีประสิทธิภาพ เหมาะสำหรับงานระบบควบคุมและเครื่องจักรอัตโนมัติ โดยสามารถดูดซับแรงกระแทกและแรงสั่นสะเทือน ช่วยลดการสึกหรอของชิ้นส่วนและยืดอายุการใช้งาน รองรับการเยื้องศูนย์ได้ทั้งแนวรัศมี แนวแกน และมุมเอียง ทำให้ติดตั้งง่ายและรองรับความคลาดเคลื่อนได้ดี ผลิตจากวัสดุหลากหลาย เช่น อลูมิเนียม สเตนเลส และยางโพลิเมอร์ เพื่อให้เหมาะกับลักษณะงานที่แตกต่างกัน มีหลายขนาดและรูปแบบให้เลือก ใช้งานได้กับเพลาหลายขนาด และต้องการการบำรุงรักษาน้อย เหมาะสำหรับเครื่อง CNC หุ่นยนต์ ระบบลำเลียง และงานอุตสาหกรรมที่ต้องการความเสถียรในการหมุน
ข้อมูลทั่วไป
ข้อมูลทั่วไป
พลังงานถูกส่งผ่านโดยยางที่มีความยืดหยุ่นสูง ยางมีคุณสมบัติในการดูดซับแรงสั่นสะเทือนและแรงกระแทกได้เป็นอย่างดี และยังช่วยลดเสียงเครื่องจักรอีกด้วย ส่วนประกอบยางของตัวยางที่มีความยืดหยุ่นนั้นทำจากยางหลายเหลี่ยมโดยมีแผ่นอลูมิเนียมสอดเข้าไปที่ปลายของยาง แต่ละชิ้นนั้นขึ้นรูปโดยการยึดเกาะด้วยยางวัลคาไนซ์ที่มีความแข็ง ตัวยางเหล่านี้เชื่อมต่อด้วยสลักเกลียวในทิศทางรัศมีและแนวแกนของดุมทรงกระบอกและดุมหน้าแปลนเพื่อให้พลังงานถูกส่งผ่านตัวยาง การเชื่อมต่อด้วยสลักเกลียวในทิศทางรัศมีนั้นมีลักษณะเฉพาะที่มีโครงสร้างที่อัดไว้ล่วงหน้า และทำให้สามารถส่งพลังงานได้อย่างยอดเยี่ยมในด้านความยืดหยุ่นและการดูดซับแรงสั่นสะเทือนและแรงกระแทก
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| Model | Torque | Misalignment | Max. rotation speed [min⁻¹] | Static torsional stiffness [N·m/rad] | Moment of inertia [kg·m²] | Mass [kg] | |||
|---|---|---|---|---|---|---|---|---|---|
| Nominal [N·m] | Max. [N·m] | Parallel [mm] | Angular [°] | Axial [mm] | |||||
| CF-X-001-OG | 15 | 30 | 8.2 | 1 | ± 0.5 | 2000 | 1.15 × 10³ | 4.4 × 10⁻⁴ | 1.2 |
| CF-X-002-OG | 30 | 60 | 8.2 | 1 | ± 0.5 | 2000 | 2.40 × 10³ | 1.6 × 10⁻³ | 2.2 |
| CF-X-004-OG | 60 | 120 | 8.2 | 1 | ± 0.5 | 2000 | 6.97 × 10³ | 3.1 × 10⁻³ | 3.1 |
| CF-X-008-OG | 120 | 250 | 8.1 | 1 | ± 0.5 | 2000 | 1.75 × 10⁴ | 8.6 × 10⁻³ | 5.8 |
| CF-X-016-OG | 240 | 500 | 7.9 | 1 | ± 0.5 | 2000 | 3.15 × 10⁴ | 2.1 × 10⁻² | 9.6 |
| CF-X-025-OG | 370 | 800 | 7.8 | 1 | ± 0.5 | 2000 | 5.76 × 10⁴ | 4.2 × 10⁻² | 14.6 |
