รายละเอียด คัปปลิ้ง COUPLINGS Miki Pulley CF-A Models code CF-A-400-OZ-1360
คัปปลิ้งแบรนด์ MIKI Pulley เป็นอุปกรณ์เชื่อมต่อเพลาที่มีคุณภาพสูงจากประเทศญี่ปุ่น ออกแบบมาเพื่อตอบสนองการใช้งานที่หลากหลายทั้งในระบบส่งกำลังทั่วไปและงานที่ต้องการความแม่นยำ เช่น ระบบเซอร์โวมอเตอร์ โดยมีทั้งแบบแผ่นโลหะที่แข็งแรงและแม่นยำสูง แบบยางยืดหยุ่นที่สามารถดูดซับแรงสั่นสะเทือนได้ดี รวมถึงแบบเบลโลว์ที่รองรับการเยื้องศูนย์หลายทิศทาง คัปปลิ้งของ MIKI Pulley มีคุณสมบัติเด่นด้านการรองรับแรงบิดสูง ความสามารถในการดูดซับแรงกระแทก และการติดตั้งที่สะดวก เหมาะสำหรับการใช้งานในเครื่องจักรอัตโนมัติ หุ่นยนต์ และระบบควบคุมการเคลื่อนไหวในอุตสาหกรรมต่าง ๆ ทั้งยังมีให้เลือกหลายขนาด รองรับการใช้งานกับเพลาหลากหลายประเภทและขนาดตามความต้องการของผู้ใช้งาน
คุณสมบัติ
คุณสมบัติ
มีคุณสมบัติเด่นด้านความแม่นยำสูง รองรับการส่งกำลังอย่างมีประสิทธิภาพ เหมาะสำหรับงานระบบควบคุมและเครื่องจักรอัตโนมัติ โดยสามารถดูดซับแรงกระแทกและแรงสั่นสะเทือน ช่วยลดการสึกหรอของชิ้นส่วนและยืดอายุการใช้งาน รองรับการเยื้องศูนย์ได้ทั้งแนวรัศมี แนวแกน และมุมเอียง ทำให้ติดตั้งง่ายและรองรับความคลาดเคลื่อนได้ดี ผลิตจากวัสดุหลากหลาย เช่น อลูมิเนียม สเตนเลส และยางโพลิเมอร์ เพื่อให้เหมาะกับลักษณะงานที่แตกต่างกัน มีหลายขนาดและรูปแบบให้เลือก ใช้งานได้กับเพลาหลายขนาด และต้องการการบำรุงรักษาน้อย เหมาะสำหรับเครื่อง CNC หุ่นยนต์ ระบบลำเลียง และงานอุตสาหกรรมที่ต้องการความเสถียรในการหมุน
ข้อมูลทั่วไป
ข้อมูลทั่วไป

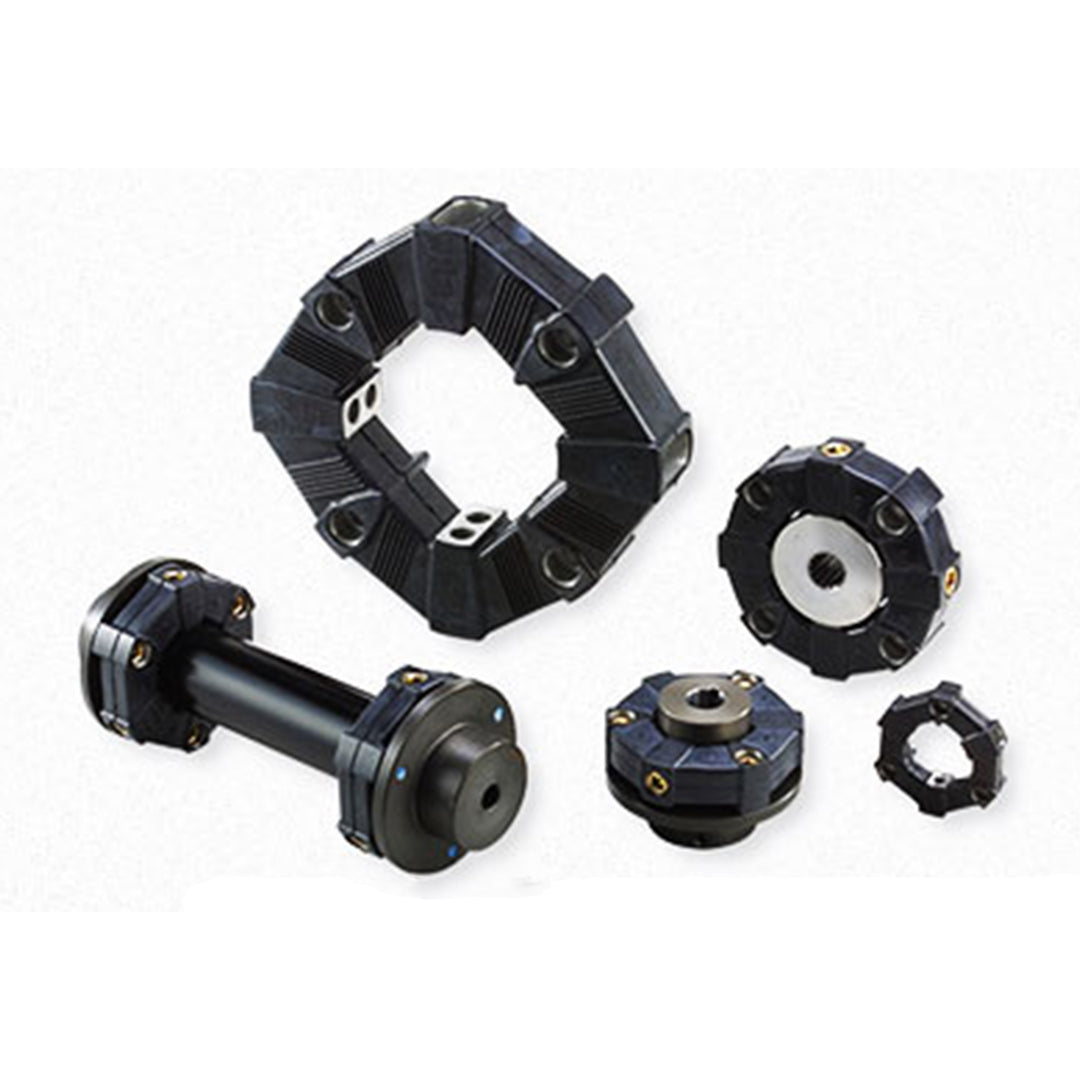

พลังงานถูกส่งผ่านโดยยางที่มีความยืดหยุ่นสูง ยางมีคุณสมบัติในการดูดซับแรงสั่นสะเทือนและแรงกระแทกได้เป็นอย่างดี และยังช่วยลดเสียงเครื่องจักรอีกด้วย ส่วนประกอบยางของตัวยางที่มีความยืดหยุ่นนั้นทำจากยางหลายเหลี่ยมโดยมีแผ่นอลูมิเนียมสอดเข้าไปที่ปลายของยาง แต่ละชิ้นนั้นขึ้นรูปโดยการยึดเกาะด้วยยางวัลคาไนซ์ที่มีความแข็ง ตัวยางเหล่านี้เชื่อมต่อด้วยสลักเกลียวในทิศทางรัศมีและแนวแกนของดุมทรงกระบอกและดุมหน้าแปลนเพื่อให้พลังงานถูกส่งผ่านตัวยาง การเชื่อมต่อด้วยสลักเกลียวในทิศทางรัศมีนั้นมีลักษณะเฉพาะที่มีโครงสร้างที่อัดไว้ล่วงหน้า และทำให้สามารถส่งพลังงานได้อย่างยอดเยี่ยมในด้านความยืดหยุ่นและการดูดซับแรงสั่นสะเทือนและแรงกระแทก
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| Model | Torque | Continuous vibration torque [N·m/10Hz] | Misalignment | Max. rotation speed [min⁻¹] | Dynamic torsional stiffness [N·m/rad] | Moment of inertia [kg·m²] | Mass [kg] | |||
|---|---|---|---|---|---|---|---|---|---|---|
| Nominal [N·m] | Max. [N·m] | Parallel [mm] | Angular [°] | Axial [mm] | ||||||
| CF-A-001-OZ-1360 | 10 | 25 | ± 4 | 8.1 | 1 | ± 2 | 10000 | 7.35 × 10¹ | 4.3 × 10⁻⁴ | 1.6 |
| CF-A-002-OZ-1360 | 20 | 50 | ± 8 | 8.1 | 1 | ± 3 | 8000 | 1.46 × 10² | 2.0 × 10⁻³ | 3.1 |
| CF-A-004-OZ-1360 | 40 | 100 | ± 16 | 8.0 | 1 | ± 3 | 7000 | 3.80 × 10² | 3.6 × 10⁻³ | 4.7 |
| CF-A-008-OZ-1360 | 80 | 200 | ± 32 | 7.8 | 1 | ± 4 | 6500 | 7.20 × 10² | 1.1 × 10⁻² | 7.7 |
| CF-A-012-OZ-1360 | 120 | 300 | ± 48 | 7.8 | 1 | ± 4 | 6500 | 2.19 × 10³ | 1.1 × 10⁻² | 7.8 |
| CF-A-016-OZ-1360 | 160 | 400 | ± 64 | 7.5 | 1 | ± 5 | 6000 | 1.64 × 10³ | 2.9 × 10⁻² | 13.1 |
| CF-A-022-OZ-1360 | 220 | 550 | ± 88 | 7.5 | 1 | ± 5 | 6000 | 4.13 × 10³ | 3.0 × 10⁻² | 13.4 |
| CF-A-026-OZ-1360 | 250 | 630 | ± 100 | 7.5 | 1 | ± 5 | 5000 | 2.06 × 10³ | 5.4 × 10⁻² | 19.1 |
| CF-A-028-OZ-1360 | 350 | 880 | ± 140 | 7.5 | 1 | ± 5 | 5000 | 0.53 × 10⁴ | 5.7 × 10⁻² | 19.6 |
| CF-A-030-OZ-1360 | 400 | 1000 | ± 160 | 7.2 | 1 | ± 5 | 4000 | 3.20 × 10³ | 0.12 | 30.2 |
| CF-A-050-OZ-1360 | 600 | 1500 | ± 240 | 7.2 | 1 | ± 5 | 4000 | 7.40 × 10³ | 0.12 | 30.9 |
| CF-A-080-OZ-1360 | 800 | 2000 | ± 320 | 7.2 | 1 | ± 4 | 4000 | 1.09 × 10⁴ | 0.13 | 33.0 |
| CF-A-090-OZ-1360 | 900 | 2250 | ± 360 | 7.0 | 1 | ± 5 | 3600 | 6.85 × 10³ | 0.37 | 55.3 |
| CF-A-140-OZ-1360 | 1400 | 3500 | ± 560 | 7.0 | 1 | ± 5 | 3600 | 1.45 × 10⁴ | 0.38 | 56.7 |
| CF-A-200-OZ-1360 | 2000 | 5000 | ± 800 | 6.7 | 1 | ± 5 | 3200 | 3.04 × 10⁴ | 0.74 | 91.3 |
| CF-A-250-OZ-1360 | 3000 | 8750 | ± 1250 | 6.6 | 1 | ± 5 | 3000 | 4.14 × 10⁴ | 1.19 | 111.9 |
| CF-A-400-OZ-1360 | 5000 | 12500 | ± 2000 | 6.2 | 1 | ± 5 | 2800 | 6.25 × 10⁴ | 2.47 | 190.0 |
