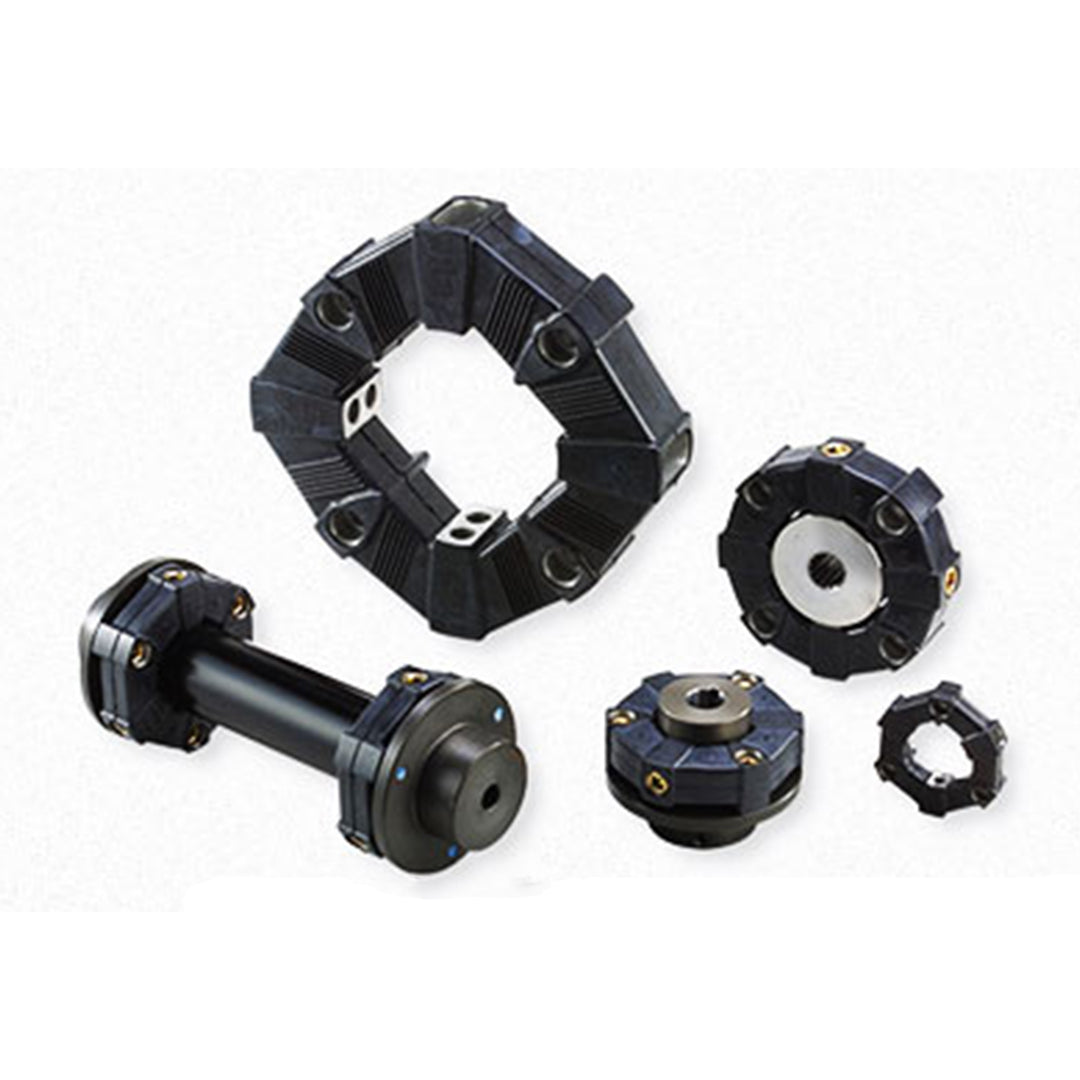

• คัปปลิ้ง COUPLINGS Miki Pulley CF-A Models code CF-A-030-OZ-1360
1 1

คัปปลิ้ง COUPLINGS Miki Pulley CF-A Models code CF-A-030-OZ-1360

คัปปลิ้ง COUPLINGS Miki Pulley CF-A Models code CF-A-030-OZ-1360

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

Miki Pulley

กรุณาตรวจสอบสต็อกก่อนชำระเงิน
31,636.80 ฿
31,636.80 ฿
ลดราคา ขายหมดแล้ว

รายละเอียด คัปปลิ้ง COUPLINGS Miki Pulley CF-A Models code CF-A-030-OZ-1360

คัปปลิ้งแบรนด์ MIKI Pulley เป็นอุปกรณ์เชื่อมต่อเพลาที่มีคุณภาพสูงจากประเทศญี่ปุ่น ออกแบบมาเพื่อตอบสนองการใช้งานที่หลากหลายทั้งในระบบส่งกำลังทั่วไปและงานที่ต้องการความแม่นยำ เช่น ระบบเซอร์โวมอเตอร์ โดยมีทั้งแบบแผ่นโลหะที่แข็งแรงและแม่นยำสูง แบบยางยืดหยุ่นที่สามารถดูดซับแรงสั่นสะเทือนได้ดี รวมถึงแบบเบลโลว์ที่รองรับการเยื้องศูนย์หลายทิศทาง คัปปลิ้งของ MIKI Pulley มีคุณสมบัติเด่นด้านการรองรับแรงบิดสูง ความสามารถในการดูดซับแรงกระแทก และการติดตั้งที่สะดวก เหมาะสำหรับการใช้งานในเครื่องจักรอัตโนมัติ หุ่นยนต์ และระบบควบคุมการเคลื่อนไหวในอุตสาหกรรมต่าง ๆ ทั้งยังมีให้เลือกหลายขนาด รองรับการใช้งานกับเพลาหลากหลายประเภทและขนาดตามความต้องการของผู้ใช้งาน

เปรียบเทียบราคา คัปปลิ้ง (Couplings) ตัวอื่นๆ

คุณสมบัติ

มีคุณสมบัติเด่นด้านความแม่นยำสูง รองรับการส่งกำลังอย่างมีประสิทธิภาพ เหมาะสำหรับงานระบบควบคุมและเครื่องจักรอัตโนมัติ โดยสามารถดูดซับแรงกระแทกและแรงสั่นสะเทือน ช่วยลดการสึกหรอของชิ้นส่วนและยืดอายุการใช้งาน รองรับการเยื้องศูนย์ได้ทั้งแนวรัศมี แนวแกน และมุมเอียง ทำให้ติดตั้งง่ายและรองรับความคลาดเคลื่อนได้ดี ผลิตจากวัสดุหลากหลาย เช่น อลูมิเนียม สเตนเลส และยางโพลิเมอร์ เพื่อให้เหมาะกับลักษณะงานที่แตกต่างกัน มีหลายขนาดและรูปแบบให้เลือก ใช้งานได้กับเพลาหลายขนาด และต้องการการบำรุงรักษาน้อย เหมาะสำหรับเครื่อง CNC หุ่นยนต์ ระบบลำเลียง และงานอุตสาหกรรมที่ต้องการความเสถียรในการหมุน

ข้อมูลทั่วไป

พลังงานถูกส่งผ่านโดยยางที่มีความยืดหยุ่นสูง ยางมีคุณสมบัติในการดูดซับแรงสั่นสะเทือนและแรงกระแทกได้เป็นอย่างดี และยังช่วยลดเสียงเครื่องจักรอีกด้วย ส่วนประกอบยางของตัวยางที่มีความยืดหยุ่นนั้นทำจากยางหลายเหลี่ยมโดยมีแผ่นอลูมิเนียมสอดเข้าไปที่ปลายของยาง แต่ละชิ้นนั้นขึ้นรูปโดยการยึดเกาะด้วยยางวัลคาไนซ์ที่มีความแข็ง ตัวยางเหล่านี้เชื่อมต่อด้วยสลักเกลียวในทิศทางรัศมีและแนวแกนของดุมทรงกระบอกและดุมหน้าแปลนเพื่อให้พลังงานถูกส่งผ่านตัวยาง การเชื่อมต่อด้วยสลักเกลียวในทิศทางรัศมีนั้นมีลักษณะเฉพาะที่มีโครงสร้างที่อัดไว้ล่วงหน้า และทำให้สามารถส่งพลังงานได้อย่างยอดเยี่ยมในด้านความยืดหยุ่นและการดูดซับแรงสั่นสะเทือนและแรงกระแทก

ข้อมูลเฉพาะ

Model Torque Continuous vibration torque [N·m/10Hz] Misalignment Max. rotation speed [min⁻¹] Dynamic torsional stiffness [N·m/rad] Moment of inertia [kg·m²] Mass [kg]
Nominal [N·m] Max. [N·m] Parallel [mm] Angular [°] Axial [mm]
CF-A-001-OZ-1360 10 25 ± 4 8.1 1 ± 2 10000 7.35 × 10¹ 4.3 × 10⁻⁴ 1.6
CF-A-002-OZ-1360 20 50 ± 8 8.1 1 ± 3 8000 1.46 × 10² 2.0 × 10⁻³ 3.1
CF-A-004-OZ-1360 40 100 ± 16 8.0 1 ± 3 7000 3.80 × 10² 3.6 × 10⁻³ 4.7
CF-A-008-OZ-1360 80 200 ± 32 7.8 1 ± 4 6500 7.20 × 10² 1.1 × 10⁻² 7.7
CF-A-012-OZ-1360 120 300 ± 48 7.8 1 ± 4 6500 2.19 × 10³ 1.1 × 10⁻² 7.8
CF-A-016-OZ-1360 160 400 ± 64 7.5 1 ± 5 6000 1.64 × 10³ 2.9 × 10⁻² 13.1
CF-A-022-OZ-1360 220 550 ± 88 7.5 1 ± 5 6000 4.13 × 10³ 3.0 × 10⁻² 13.4
CF-A-026-OZ-1360 250 630 ± 100 7.5 1 ± 5 5000 2.06 × 10³ 5.4 × 10⁻² 19.1
CF-A-028-OZ-1360 350 880 ± 140 7.5 1 ± 5 5000 0.53 × 10⁴ 5.7 × 10⁻² 19.6
CF-A-030-OZ-1360 400 1000 ± 160 7.2 1 ± 5 4000 3.20 × 10³ 0.12 30.2
CF-A-050-OZ-1360 600 1500 ± 240 7.2 1 ± 5 4000 7.40 × 10³ 0.12 30.9
CF-A-080-OZ-1360 800 2000 ± 320 7.2 1 ± 4 4000 1.09 × 10⁴ 0.13 33.0
CF-A-090-OZ-1360 900 2250 ± 360 7.0 1 ± 5 3600 6.85 × 10³ 0.37 55.3
CF-A-140-OZ-1360 1400 3500 ± 560 7.0 1 ± 5 3600 1.45 × 10⁴ 0.38 56.7
CF-A-200-OZ-1360 2000 5000 ± 800 6.7 1 ± 5 3200 3.04 × 10⁴ 0.74 91.3
CF-A-250-OZ-1360 3000 8750 ± 1250 6.6 1 ± 5 3000 4.14 × 10⁴ 1.19 111.9
CF-A-400-OZ-1360 5000 12500 ± 2000 6.2 1 ± 5 2800 6.25 × 10⁴ 2.47 190.0

เอกสารข้อมูล

คัปปลิ้ง COUPLINGS Miki Pulley CF-A Models code CF-A-030-OZ-1360 Data sheet
