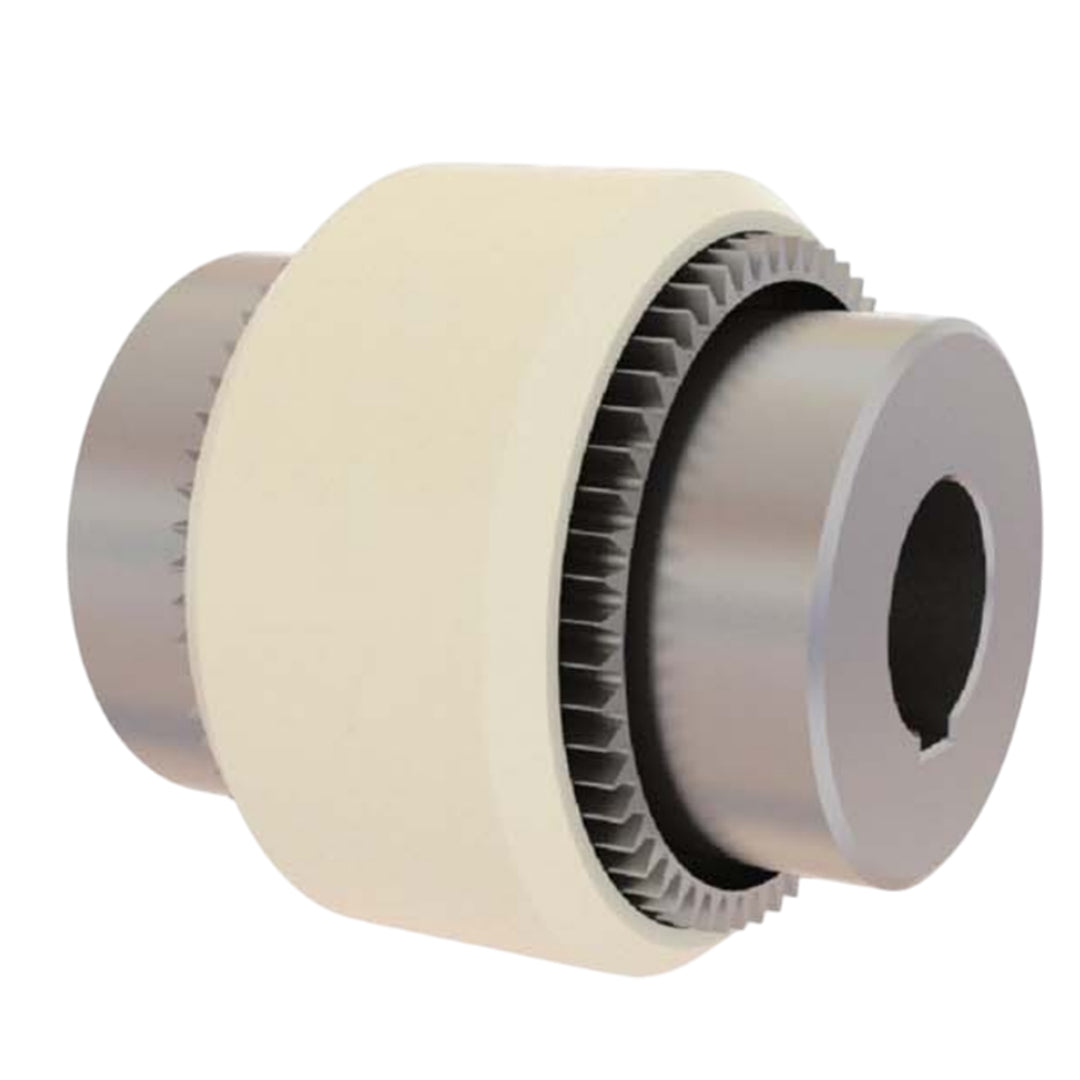

คัปปลิ้ง Coupling KCP ไนลอนคัปปลิ้ง code KM-80
คัปปลิ้ง Coupling KCP ไนลอนคัปปลิ้ง code KM-80
KCP
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด คัปปลิ้ง Coupling KCP ไนลอนคัปปลิ้ง code KM-80
ไนลอนคัปปลิ้ง หรือข้อต่อไนลอน KCP เป็นข้อต่อส่งกำลังแบบบิดแข็งที่ออกแบบมาเพื่อส่งแรงบิดระหว่างดุมเหล็กสองตัวและปลอกไนลอน ด้วยคุณสมบัติที่สามารถชดเชยการเยื้องศูนย์ของเพลาได้ทั้งแนวแกน แนวรัศมี และเชิงมุม รวมถึงตัวเลือกการเชื่อมต่อแบบเดี่ยวหรือคู่ ทำให้เหมาะกับการใช้งานหลากหลายรูปแบบ ข้อต่อเหล่านี้สามารถรองรับช่องว่างปลายเพลาขนาดใหญ่ได้ ประกอบได้ทั้งแนวตั้งและแนวนอน โดยไม่จำเป็นต้องใช้เครื่องมือพิเศษ ไม่ต้องหล่อลื่น และมีเสียงรบกวนต่ำ การผสมผสานระหว่างดุมเหล็กและปลอกไนลอนช่วยให้การทำงานต่อเนื่องและบำรุงรักษาน้อย โดยมีแรงเสียดทานต่ำที่ฟัน และด้วยฟันโค้งจึงสามารถหลีกเลี่ยงแรงกดที่ขอบบนข้อต่อได้ แม้ในกรณีที่มีการเยื้องศูนย์ ทำให้ลดการสึกหรอเมื่อเทียบกับข้อต่อฟันตรง
คุณสมบัติ
คุณสมบัติ
- ประสิทธิภาพการส่งกำลัง: ส่งผ่านแรงบิดได้อย่างมีประสิทธิภาพและมั่นคง
- ความยืดหยุ่น: สามารถเชื่อมต่อเพลาและส่งผ่านแรงได้ดี
- ลดการสึกหรอ: ช่วยหลีกเลี่ยงแรงกดที่ขอบ ลดการสึกหรอแม้เยื้องศูนย์
- บำรุงรักษาน้อย/อายุยืน: วัสดุที่ทนทานและมีแรงเสียดทานต่ำ ช่วยให้ใช้งานได้ต่อเนื่อง
- ติดตั้งง่าย/หลากหลาย: มีความยืดหยุ่นในการติดตั้ง ไม่ซับซ้อน
- ประหยัดค่าใช้จ่าย/เวลา: ลดความจำเป็นในการใช้เครื่องมือเฉพาะ
- ประหยัดค่าใช้จ่าย/สะอาด: ไม่ต้องเสียค่าใช้จ่ายในการหล่อลื่นและไม่สกปรก
- ใช้งานเงียบ: สร้างสภาพแวดล้อมการทำงานที่เงียบขึ้น
- เพิ่มอายุการใช้งานของอุปกรณ์: ลดความเค้นบนเพลาและส่วนประกอบอื่น ๆ
- การปรับใช้หลากหลาย: เหมาะสมกับการใช้งานที่แตกต่างกันไป
- ความยืดหยุ่นในการออกแบบ: ช่วยให้สามารถเชื่อมต่อเพลาที่มีระยะห่างได้
ข้อมูลจำเพาะ
ข้อมูลจำเพาะ
ขนาด
ขนาด
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| Size | Torque Rating (Nm) | Allow Speed RPM | Max Bore (mm) | Min Bore (mm) | Dimensions (Millimeters) | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | J | K | GAP | |||||
| 14 | 17 | 14,000 | 14 | 6 | 40 | 50 | 23 | 25 | 37 | 6.5 | 4 |
| 19 | 30 | 11,800 | 19 | 8 | 48 | 54 | 25 | 32 | 37 | 8.5 | 4 |
| 24 | 37 | 10,600 | 24 | 10 | 52 | 56 | 26 | 36 | 41 | 7.5 | 4 |
| 28 | 69 | 8,500 | 28 | 10 | 66 | 84 | 40 | 45 | 46 | 19.0 | 4 |
| 32 | 90 | 7,500 | 32 | 12 | 76 | 84 | 40 | 50 | 48 | 18.0 | 4 |
| 38 | 127 | 6,700 | 38 | 14 | 83 | 84 | 40 | 58 | 48 | 18.0 | 4 |
| 42 | 164 | 6,000 | 42 | 20 | 92 | 88 | 42 | 65 | 50 | 19.0 | 4 |
| 48 | 202 | 5,600 | 48 | 20 | 100 | 104 | 50 | 68 | 50 | 27.0 | 4 |
| 65 | 436 | 4,000 | 65 | 25 | 140 | 144 | 70 | 96 | 72 | 36.0 | 4 |
| 80 | 692 | 3,150 | 80 | 30 | 175 | 186 | 90 | 124 | 93 | 46.5 | 6 |
| 100 | 1,246 | 3,000 | 100 | 40 | 210 | 228 | 110 | 152 | 102 | 63.0 | 8 |
| 125 | 2,749 | 2,120 | 125 | 50 | 270 | 290 | 140 | 192 | 134 | 78.0 | 4 |
