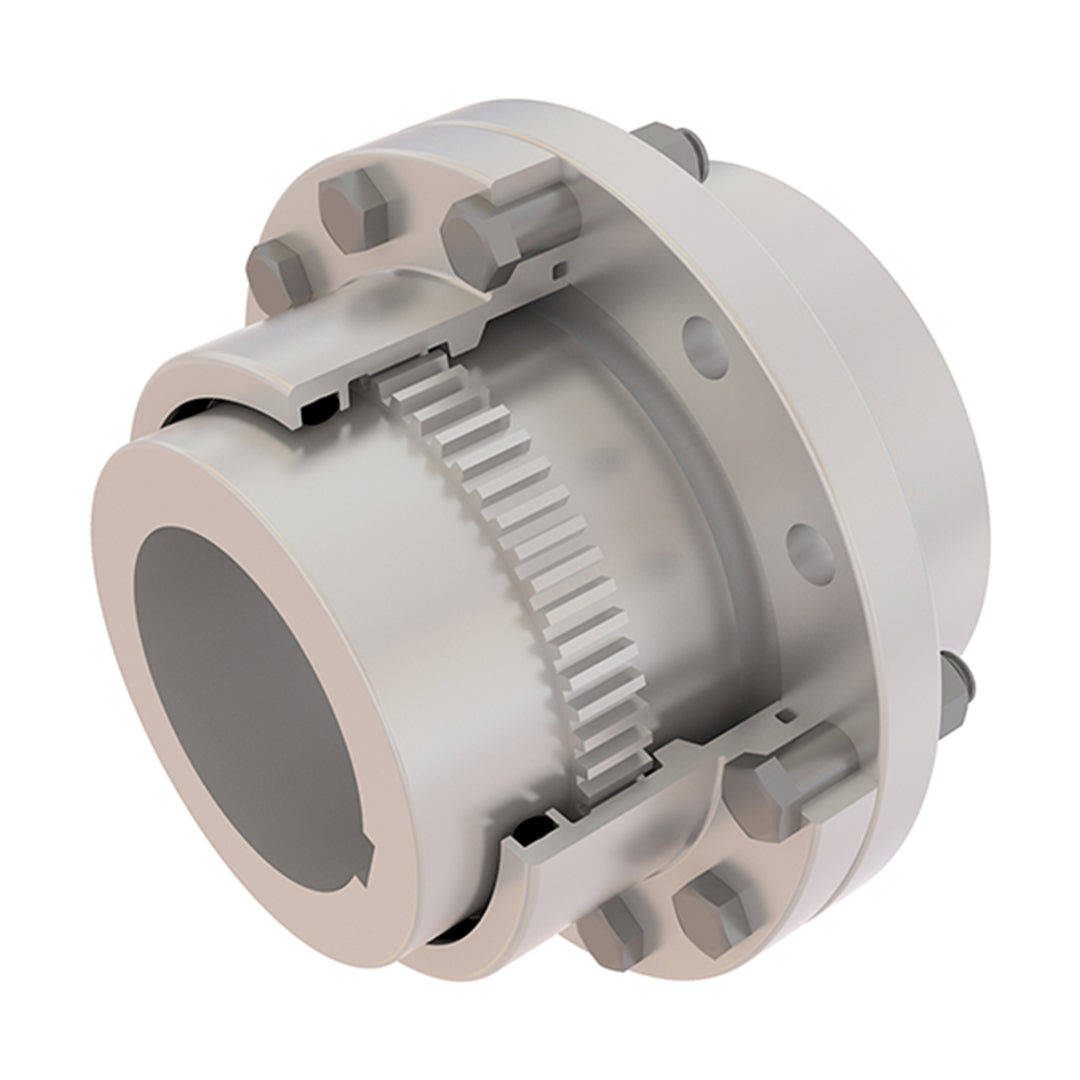

รายละเอียด คัปปลิ้ง Coupling KCP เกียร์คัปปลิ้ง code G52-1035
KCP Gear Couplings เป็นอุปกรณ์เชิงกลที่ใช้เชื่อมต่อเพลาของเครื่องจักรสองเครื่อง โดยสามารถรองรับแรงในแนวแกนขนาดใหญ่และการเยื้องศูนย์ของเพลาเล็กน้อยได้ ซึ่งมีความแข็งแกร่งในแนวบิดและประกอบด้วยดุมเพลาสองอันที่มีฟันภายนอกเชื่อมต่อกับปลอกที่มีฟันภายใน โดยการหล่อลื่นที่เหมาะสมและสม่ำเสมอเป็นสิ่งสำคัญต่อการทำงาน และเนื่องจาก Commercial Gear Couplings มีความสามารถในการส่งผ่านแรงบิดที่เหนือกว่า จึงเหมาะสำหรับการใช้งานที่ความเร็วสูงและต้องการแรงบิดสูงแต่แรงเฉื่อยต่ำ ข้อต่อประเภทนี้มีลักษณะเป็นครึ่งหนึ่งที่ยืดหยุ่นได้และอีกครึ่งที่แข็งแกร่ง มักใช้ในแอปพลิเคชัน "เพลาลอย" ซึ่งสามารถปรับการเยื้องศูนย์เชิงมุมได้ แต่ไม่สามารถปรับการเคลื่อนที่ขนานของเพลาได้
คุณสมบัติ
คุณสมบัติ
- การส่งผ่านแรงบิดสูง มีความสามารถในการส่งผ่านแรงบิดได้สูงกว่าคัปปลิ้งประเภทอื่นที่มีขนาดทางกายภาพใกล้เคียงกัน ทำให้เหมาะสำหรับงานที่ต้องรับแรงบิดมาก เช่น ระบบขับเคลื่อนของกังหันลม, โรงไฟฟ้าพลังงานน้ำ, หรือระบบขับเคลื่อนในเหมืองแร่
- เหมาะสำหรับความเร็วรอบสูง: สามารถใช้งานในแอปพลิเคชันที่ต้องการความเร็วรอบสูงได้ดี ตั้งแต่รอบต่ำกว่า 100 ไปจนถึง 8000 รอบต่อนาที
- ความแข็งแกร่งในแนวบิด (Torsionally Rigid): มีคุณสมบัติแข็งเกร็งในแนวบิด ทำให้การส่งกำลังมีความแม่นยำและตอบสนองได้ดี
- รองรับการเยื้องศูนย์ (Misalignment): รองรับการเยื้องศูนย์เชิงมุม (Angular Misalignment): สามารถรองรับการเยื้องศูนย์เชิงมุมได้ดี โดยอาศัยการทำงานของฟันเฟืองที่มี Backlash สูง ไม่รองรับการเคลื่อนที่ขนานของเพลา (Parallel Displacement): โดยทั่วไปแล้ว Gear Couplings แบบที่กล่าวถึงในเอกสาร (one flexible geared half and one rigid half) จะไม่รองรับการเยื้องศูนย์แบบขนานของเพลา รองรับการเคลื่อนที่ในแนวแกน (Axial Movement / End Float): สามารถรองรับการเคลื่อนที่ในแนวแกนได้
- ความทนทานและอายุการใช้งานยาวนาน: สร้างจากวัสดุที่แข็งแรงทนทาน และหากมีการหล่อลื่นที่เหมาะสมและสม่ำเสมอ จะมีอายุการใช้งานที่ค่อนข้างยาวนาน
- การบำรุงรักษา: ต้องการการหล่อลื่นที่เหมาะสมและเพียงพออย่างสม่ำเสมอเพื่อการทำงานที่มีประสิทธิภาพ
- การใช้งานแบบ "เพลาลอย" (Floating Shaft Applications): เหมาะสำหรับงานที่เพลามีการเคลื่อนที่ในแนวแกนได้
- การออกแบบ: ประกอบด้วยดุมเพลาที่มีฟันภายนอกและปลอกที่มีฟันภายใน ซึ่งหมุนทำงานร่วมกัน
ข้อมูลจำเพาะ
ข้อมูลจำเพาะ
ขนาด
ขนาด
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| Size | Torque Rating (Nm) | Allow Flex RPM | Max Bore | Min Bore (mm) | Cplg Weight (Kg) | Lube Weight (Kgl) | Dimensions (Millimeters) | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Flex (mm) | Rigid (mm) | A | B | C | D | E | F | H | J | L | M | Q | GAP | ||||||
| 1010 | 1,140 | 8,000 | 50 | 65 | 13 | 4.08 | 0.023 | 115.9 | 86.6 | 42.9 | 68.6 | 2.5 | 83.8 | 14.0 | 38.9 | 39.6 | 51 | 42.2 | 4 |
| 1015 | 2,350 | 6,500 | 65 | 80 | 20 | 8.16 | 0.041 | 152.4 | 99.6 | 49.3 | 86.4 | 2.5 | 105.2 | 19.0 | 47.8 | 46.2 | 61 | 48.8 | 4 |
| 1020 | 4,270 | 5,600 | 78 | 98 | 26 | 13.6 | 0.068 | 177.8 | 124.5 | 62.0 | 105.2 | 2.5 | 126.5 | 19.0 | 59.4 | 58.4 | 76 | 61.0 | 4 |
| 1025 | 7,470 | 5,000 | 98 | 118 | 32 | 24.9 | 0.118 | 212.7 | 155.4 | 77.0 | 130.6 | 2.5 | 154.9 | 21.8 | 71.6 | 73.7 | 91 | 76.2 | 5 |
| 1030 | 12,100 | 4,400 | 111 | 140 | 39 | 38.6 | 0.181 | 239.7 | 183.9 | 91.2 | 152.4 | 2.5 | 180.3 | 21.8 | 83.8 | 87.9 | 107 | 90.4 | 5 |
| 1035 | 18,500 | 3,900 | 134 | 163 | 51 | 61.2 | 0.272 | 279.4 | 214.1 | 106.4 | 177.8 | 2.5 | 211.3 | 28.4 | 97.5 | 102.1 | 130 | 104.6 | 6 |
| 1040 | 30,600 | 3,600 | 160 | 196 | 64 | 90.7 | 0.467 | 317.5 | 242.8 | 120.6 | 209.6 | 4.1 | 245.4 | 28.4 | 111.3 | 115.3 | 145 | 119.4 | 7 |
| 1045 | 42,000 | 3,200 | 183 | 216 | 77 | 129.3 | 0.557 | 346.1 | 273.1 | 134.9 | 235.0 | 4.1 | 274.1 | 28.4 | 122.9 | 130.6 | 165 | 134.6 | 8 |
| 1050 | 56,600 | 2,900 | 200 | 235 | 89 | 181.4 | 0.907 | 388.9 | 309.1 | 153.2 | 254.0 | 5.1 | 305.8 | 38.1 | 140.7 | 147.3 | 183 | 152.4 | 9 |
| 1055 | 74,000 | 2,650 | 220 | 266 | 102 | 251.7 | 1.130 | 425.4 | 349.5 | 168.1 | 279.4 | 5.1 | 334.3 | 38.1 | 158.0 | 172.7 | 203 | 177.8 | 9 |
| 1060 | 90,400 | 2,450 | 244 | 290 | 115 | - | 1.700 | 457.2 | 385.1 | 188.2 | 304.8 | 6.6 | 366.0 | 25.4 | 169.2 | 186.4 | 229 | 193.0 | 10 |
| 1070 | 135,000 | 2,150 | 289 | 340 | 127 | - | 2.270 | 527.0 | 453.6 | 220.7 | 355.6 | 8.4 | 424.9 | 28.4 | 195.6 | 220.2 | 267 | 228.6 | 13 |
