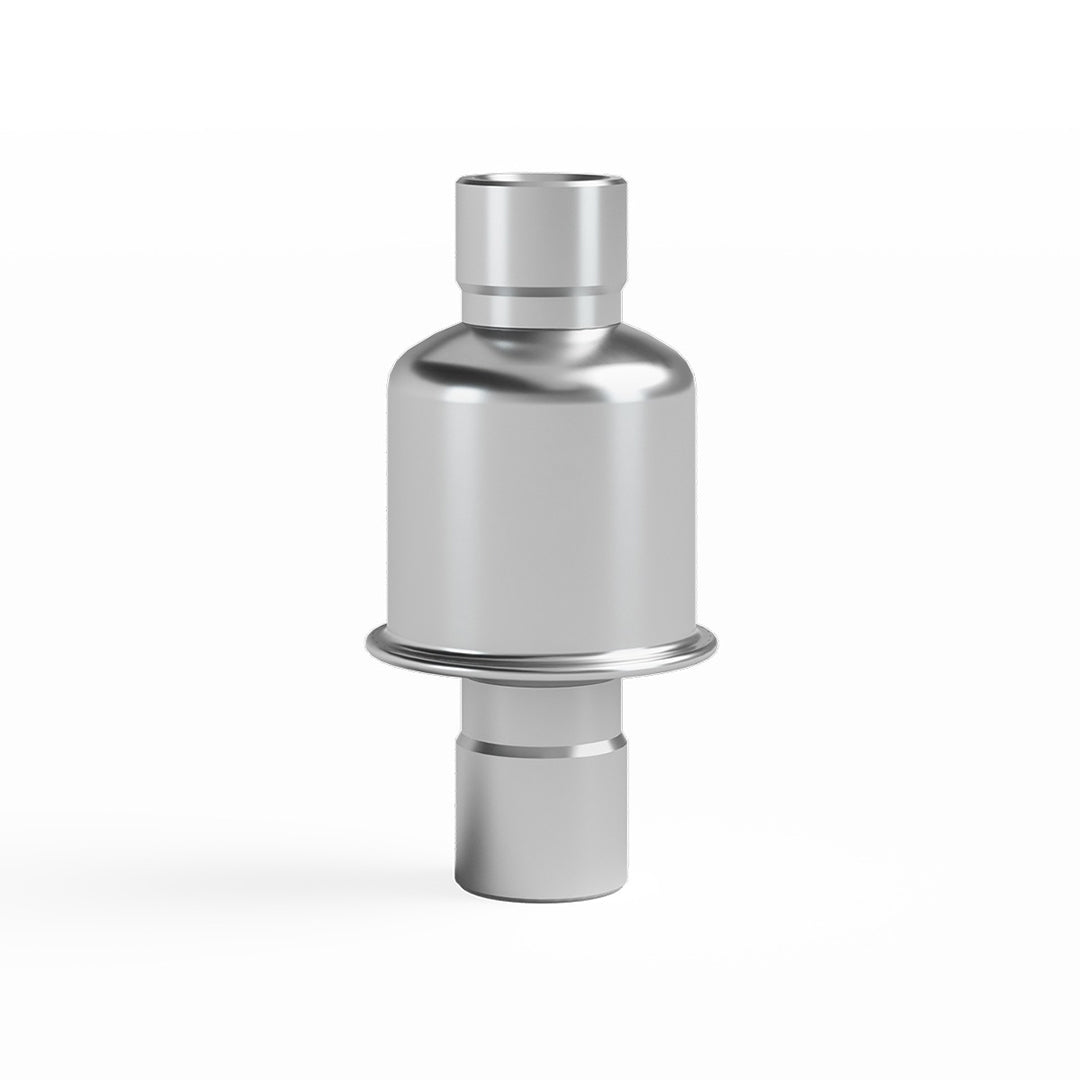

กับดักไอน้ำ Steam trap ARMSTRONG Thermostatic Bellows Steam Trap code TTF-1

กับดักไอน้ำแบบเทอร์โมสแตติกของ Armstrong เป็นอุปกรณ์ที่ทำงานโดยอาศัยความแตกต่างของอุณหภูมิระหว่างไอน้ำกับคอนเดนเสทและอากาศ เมื่อไอน้ำเข้าสู่กับดักจะทำให้อุณหภูมิสูงขึ้นและทำให้ thermostatic element ขยายตัวจนวาล์วปิดลง เพื่อป้องกันการสูญเสียไอน้ำสด แต่เมื่อคอนเดนเสทหรืออากาศสะสมอยู่ด้านหน้าจนอุณหภูมิลดลง Element จะหดตัวและเปิดวาล์วเพื่อระบายออก กับดักชนิดนี้เหมาะสำหรับงานที่มีปริมาณคอนเดนเสทน้อย และยังสามารถใช้เป็นวาล์วระบายอากาศในระบบไอน้ำได้ด้วย โดยมีให้เลือกทั้งแบบ bellows และ wafer ซึ่งผลิตจากวัสดุหลากหลายชนิด เช่น สแตนเลสสตีล, เหล็กกล้าคาร์บอน และบรอนซ์

คุณสมบัติ

• ประเภทและวัสดุ: มีให้เลือกทั้งแบบ bellows และแบบ wafer และผลิตจากวัสดุหลากหลาย เช่น สแตนเลสสตีล, เหล็กกล้าคาร์บอน และบรอนซ์
• การใช้งาน: เหมาะสำหรับงานที่มีปริมาณคอนเดนเสทน้อยมาก
• การสะสมของของเหลว: ปริมาณคอนเดนเสทที่สะสมอยู่ด้านหน้ากับดักจะขึ้นอยู่กับสภาวะโหลด, แรงดันไอน้ำ และขนาดของท่อ
• การระบายอากาศ: กับดักชนิดนี้สามารถใช้เป็น วาล์วระบายอากาศ ในระบบไอน้ำได้ด้วย เมื่ออากาศสะสมและทำให้อุณหภูมิลดลง ตัววาล์วจะเปิดออกและระบายอากาศออกโดยอัตโนมัติที่อุณหภูมิต่ำกว่าอุณหภูมิไอน้ำเล็กน้อยตลอดช่วงแรงดันใช้งาน

ข้อมูลจำเพาะ

หลักการทำงาน

กับดักไอน้ำแบบเทอร์โมสแตติกทำงานโดยอาศัยความแตกต่างของอุณหภูมิระหว่างไอน้ำ คอนเดนเสท และอากาศ เมื่อไอน้ำเข้าสู่กับดัก อุณหภูมิที่สูงขึ้นจะเพิ่มแรงดันภายใน thermostatic element (ชิ้นส่วนควบคุมอุณหภูมิ) ทำให้วาล์วปิด . เมื่อคอนเดนเสทและก๊าซที่ไม่ควบแน่นเริ่มสะสมและเย็นลงในท่อด้านหน้า อุณหภูมิที่ลดลงจะทำให้ element หดตัวและเปิดวาล์วเพื่อระบายของเหลวออกไป

ข้อมูลทางเทคนิค

Models	TTF-1	TTF-1R	TT-2000
Capacities To	3450 lb/hr (1565 kg/hr)	3450 lb/hr (1565 kg/hr)	3450 lb/hr (1565 kg/hr)
Maximum Allowable Pressure	300 psig @ 450°F (20 barg @ 232°C)	300 psig @ 450°F (20 barg @ 232°C)	300 psig @ 450°F (20 barg @ 232°C)
Body Material	304-L Stainless Steel	304-L Stainless Steel	304-L Stainless Steel
Maximum Operating Pressure	300 psig (20 barg)	300 psig (20 barg)	300 psig (20 barg)
Connection Type	Screwed	Screwed	Screwed, Socketweld, Flanged
Connection Size	1/2" (15 mm), 3/4" (20 mm)	1/2" (15 mm), 3/4" (20 mm)	1/2" (15 mm), 3/4" (20 mm), 1" (30 mm)

เอกสารข้อมูล

กับดักไอน้ำ Steam trap ARMSTRONG Thermostatic Bellows Steam Trap code TTF-1 Data sheet
