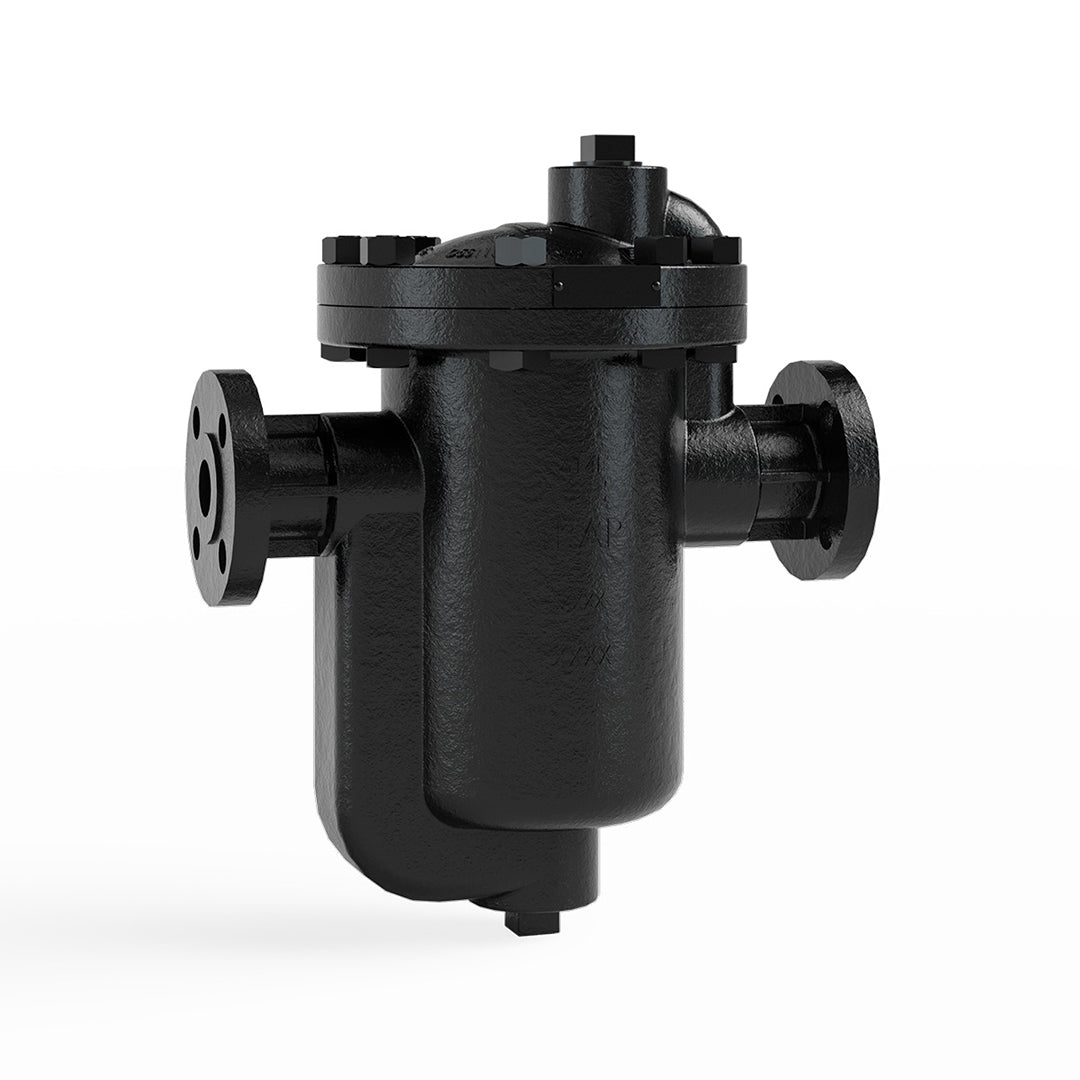

กับดักไอน้ำ Steam trap ARMSTRONG Inverted Bucket Steam Trap code 615F

ตัวดักไอน้ำที่เชื่อถือได้มากที่สุดที่รู้จักกันดีคือแบบถังคว่ำ ซึ่งช่วยระบายคอนเดนเสทได้อย่างมีประสิทธิภาพจากเครื่องมือที่ใช้ไอน้ำเกือบทุกชนิด เพียงแค่ใส่ถังคว่ำลงในตัวเรือนเหล็กหล่อที่ทนทาน คุณก็จะได้สิ่งที่ดีที่สุดจากทั้งสองอย่าง เนื่องจากทำงานได้อย่างมีประสิทธิภาพสำหรับช่วงเวลาที่ยาวนานขึ้น ตัวดักไอน้ำแบบถังคว่ำของ Armstrong จึงช่วยประหยัดพลังงานได้อย่างมาก ทำให้ต้นทุนการเปลี่ยน/ค่าแรงลดลง ตัวดักไอน้ำแบบถังคว่ำที่ทำจากเหล็กหล่อของ Armstrong สามารถซ่อมแซมได้เพื่อการประหยัดที่มากขึ้น

คุณสมบัติ

• วัสดุและการเชื่อมต่อ: ตัวเครื่องทำจากเหล็กดัดเหนียว (ductile iron) พร้อมหน้าแปลนในตัว (integral flange)
• การระบายอากาศ: มีรูระบายอากาศขนาดเล็กบนลูกลอยเพื่อระบายอากาศและก๊าซคาร์บอนไดออกไซด์ (CO2) ออกอย่างต่อเนื่องที่อุณหภูมิไอน้ำ
• ความทนทาน: สามารถต้านทานแรงกระแทกจากค้อนน้ำ (water hammer) ได้ดี
• การบำรุงรักษาและประหยัดพลังงาน: มีความทนทานสูง ใช้งานได้อย่างมีประสิทธิภาพเป็นระยะเวลานาน ช่วยประหยัดพลังงานและลดค่าใช้จ่ายในการเปลี่ยนหรือซ่อมบำรุง เนื่องจากสามารถซ่อมแซมได้
• การจัดการสิ่งสกปรก: อนุภาคเล็ก ๆ จะถูกระบายออกเมื่อลูกลอยจมลง ซึ่งจะดึงวาล์วให้เปิดออกด้วยแรงระบายเต็มที่

ข้อมูลจำเพาะ

สภาวะการทำงานสูงสุด

• **แรงดันที่อนุญาตสูงสุด (การออกแบบภาชนะ):**
  • **CL150 แบบหน้าแปลน:** 200 psig @ 400°F (13.7 บาร์ @ 205°C)
  • **PN25 แบบหน้าแปลน:** 316 psig @ 482°F (21.8 บาร์ @ 250°C)
• **แรงดันใช้งานสูงสุด:** 320 psig (21.8 บาร์)

---

การเชื่อมต่อ

• แบบหน้าแปลนในตัว

---

วัสดุ

• **ตัวเรือน, ฝา:** ASTM A395 GR.60-40-18
• **ชิ้นส่วนภายใน:** สแตนเลสสตีลทั้งหมด—304
• **วาล์วและที่นั่ง:** เหล็กโครเมียมชุบแข็ง 17-4PH H900
• **ตะแกรง:** สแตนเลสสตีลทั้งหมด—304

ข้อมูลทางเทคนิค

Series	614F	615F	616F	681F	682F	683F
Capacities To	20000 lb/hr (9072 kg/hr)	20000 lb/hr (9072 kg/hr)	20000 lb/hr (9072 kg/hr)	44000 lb/hr (2000 kg/hr)	44000 lb/hr (2000 kg/hr)	44000 lb/hr (2000 kg/hr)
Maximum Allowable Pressure	316 psig @ 485°F (21.8 bar @ 250°C)	316 psig @ 485°F (21.8 bar @ 250°C)	316 psig @ 485°F (21.8 bar @ 250°C)	316 psig @ 485°F (21.8 bar @ 250°C)	316 psig @ 485°F (21.8 bar @ 250°C)	316 psig @ 485°F (21.8 bar @ 250°C)
Maximum Allowable Temperature	485°F (250°C)	485°F (250°C)	485°F (250°C)	485°F (250°C)	485°F (250°C)	485°F (250°C)
Body Material	ASTM A395 GR.60-40-18 Ductile Iron	ASTM A395 GR.60-40-18 Ductile Iron	ASTM A395 GR.60-40-18 Ductile Iron	ASTM A395 GR.60-40-18 Ductile Iron	ASTM A395 GR.60-40-18 Ductile Iron	ASTM A395 GR.60-40-18 Ductile Iron
Maximum Operating Pressure	320 psig (21.8 bar)	320 psig (21.8 bar)	320 psig (21.8 bar)	320 psig (21.8 bar)	320 psig (21.8 bar)	320 psig (21.8 bar)
Connection Type	Integral Flanged	Integral Flanged	Integral Flanged	Integral Flanged	Integral Flanged	Integral Flanged
Connection Size	1" (25 mm) 1-1/4" (32 mm)	1-1/2" (40 mm) 2" (50 mm)	2" (50 mm) 2-1/2" (65 mm)	1/2" (15 mm) 3/4" (20 mm) 1" (25 mm)	1/2" (15 mm) 3/4" (20 mm) 1" (25 mm)	3/4" (20 mm) 1" (25 mm) 1-1/4" (32 mm) 1-1/2" (40 mm)
Flow Direction	Horizontal	Horizontal	Horizontal	Horizontal	Horizontal	Horizontal

เอกสารข้อมูล

กับดักไอน้ำ Steam trap ARMSTRONG Inverted Bucket Steam Trap code 615F Data sheet
