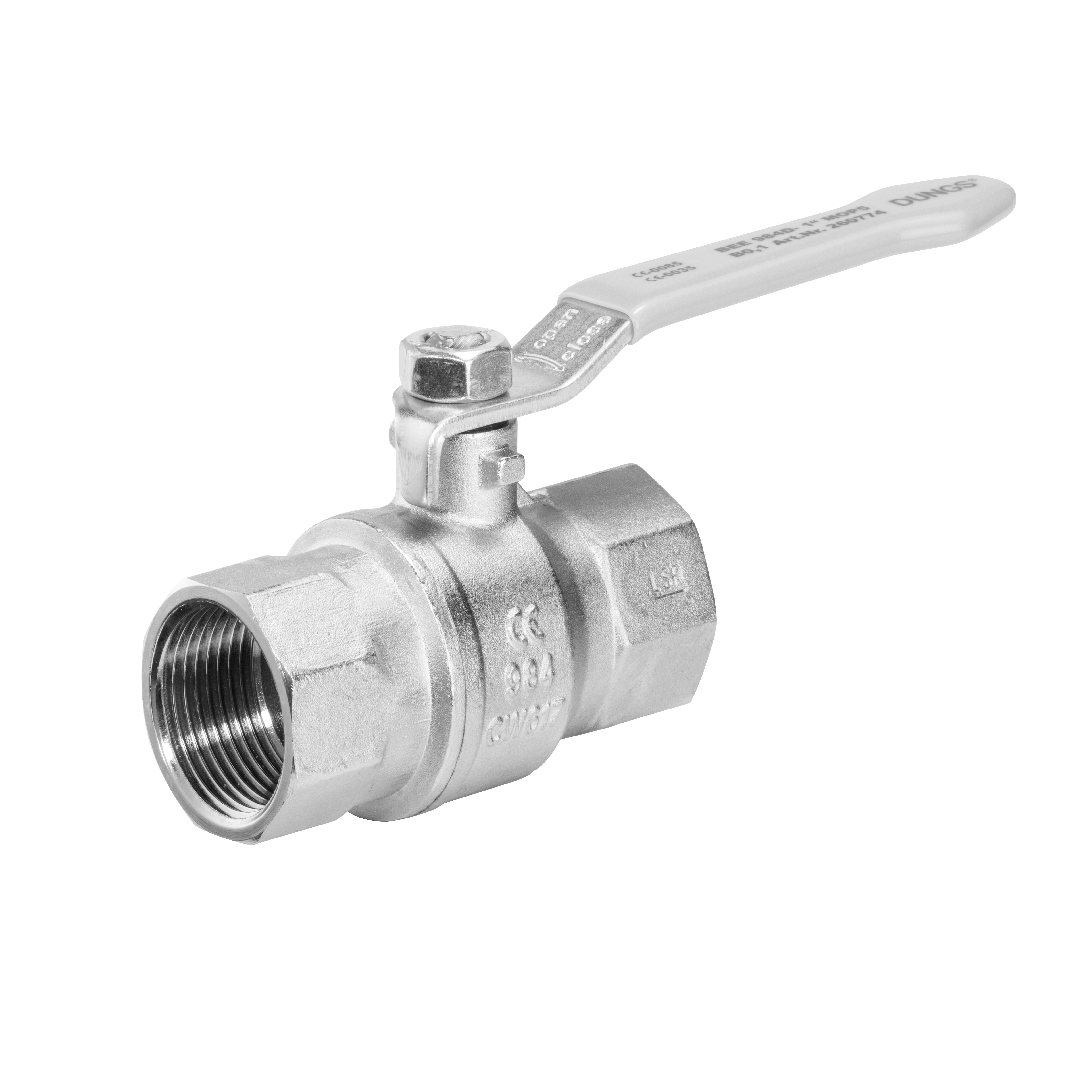

Dungs Ball Valve KH 5007 IA

การเกิดการปั่นป่วนของของไหล (Turbulence) บริเวณข้อต่อเป็นสาเหตุหลักที่ทำให้เกิดการสึกหรอ บอลวาล์ว Dungs รหัส KH 5007 IA ออกแบบส่วนเชื่อมต่อให้มีความลู่ลมทางวิศวกรรม (Streamlined Design) เพื่อให้ก๊าซไหลผ่านรอยต่อเกลียวเข้าสู่ตัววาล์วได้อย่างนุ่มนวล การลดการเกิดโพรงก๊าซและกระแสน้ำวนภายในระบบช่วยยืดอายุการใช้งานของซีลยางและพื้นผิวโลหะ นอกจากนี้ยังช่วยลดเสียงรบกวนจากการไหลของก๊าซความเร็วสูงในระบบอุตสาหกรรมขนาดใหญ่อีกด้วย

คุณสมบัติ

• มีประสิทธิภาพในการกักเก็บแรงดันก๊าซเมื่อปิดวาล์วอย่างสมบูรณ์แบบ
• ตัววาล์วมีความหนาเป็นพิเศษเพื่อเสริมความแข็งแกร่งให้กับระบบท่อ
• คันโยกมีความแข็งแรง ไม่บิดงอง่ายแม้ออกแรงกระทำแบบกะทันหัน
• จัดการกับอัตราการไหลแปรผันของก๊าซได้อย่างไร้ข้อบกพร่อง
• ตรวจสอบสถานะการทำงานเปิดและปิดได้อย่างชัดเจนด้วยสายตา

ข้อมูลจำเพาะ

• ประเภทการเชื่อมต่อ: เกลียวในและเกลียวนอก (Rp/R) ขนาดท่อ 3/4 นิ้ว
• อัตราการทนแรงดันก๊าซสูงสุดอยู่ในพิกัด 5 bar
• ชิ้นส่วนลูกบอลวาล์วด้านในเคลือบผิวโครเมียมเพื่อลดแรงเสียดทานขณะหมุน
• รองรับการทำงานในสภาพแวดล้อมที่มีอุณหภูมิตั้งแต่ -20°C จนถึง +60°C
• ควบคุมการเปิด-ปิดด้วยก้านโยกแบบแมนนวล ทำมุม 90 องศาเพื่อความแม่นยำ

Article designation	Order no.	pmax. [bar]	Thread*
KH 5007 IA	260782	5	Rp ¾ / R ¾

ข้อมูลทางเทคนิค

• ขนาดเกลียวใน-นอก 3/4 นิ้ว เหมาะสำหรับต่อเข้ากับท่อร่วม (Manifold) ของเตาเผาโดยตรง
• การหยุดของก้านวาล์วที่ตำแหน่ง 90 องศาทำได้แม่นยำด้วยตัวล็อคทางกล
• โลหะที่ใช้ผลิตผ่านมาตรฐานด้านความเป็นพิษ ปลอดภัยต่อระบบที่ต้องใกล้ชิดมนุษย์
• ทนทานต่อการสั่นสะเทือนจากคอมเพรสเซอร์หรือปั๊มที่ทำงานในบริเวณใกล้เคียง
• การไหลของก๊าซจะเป็นแบบเส้นตรง (Direct flow path) ลดการเกิดตะกอนสะสม

เอกสารข้อมูล

Dungs Ball Valve KH 5007 IA Data Sheet
