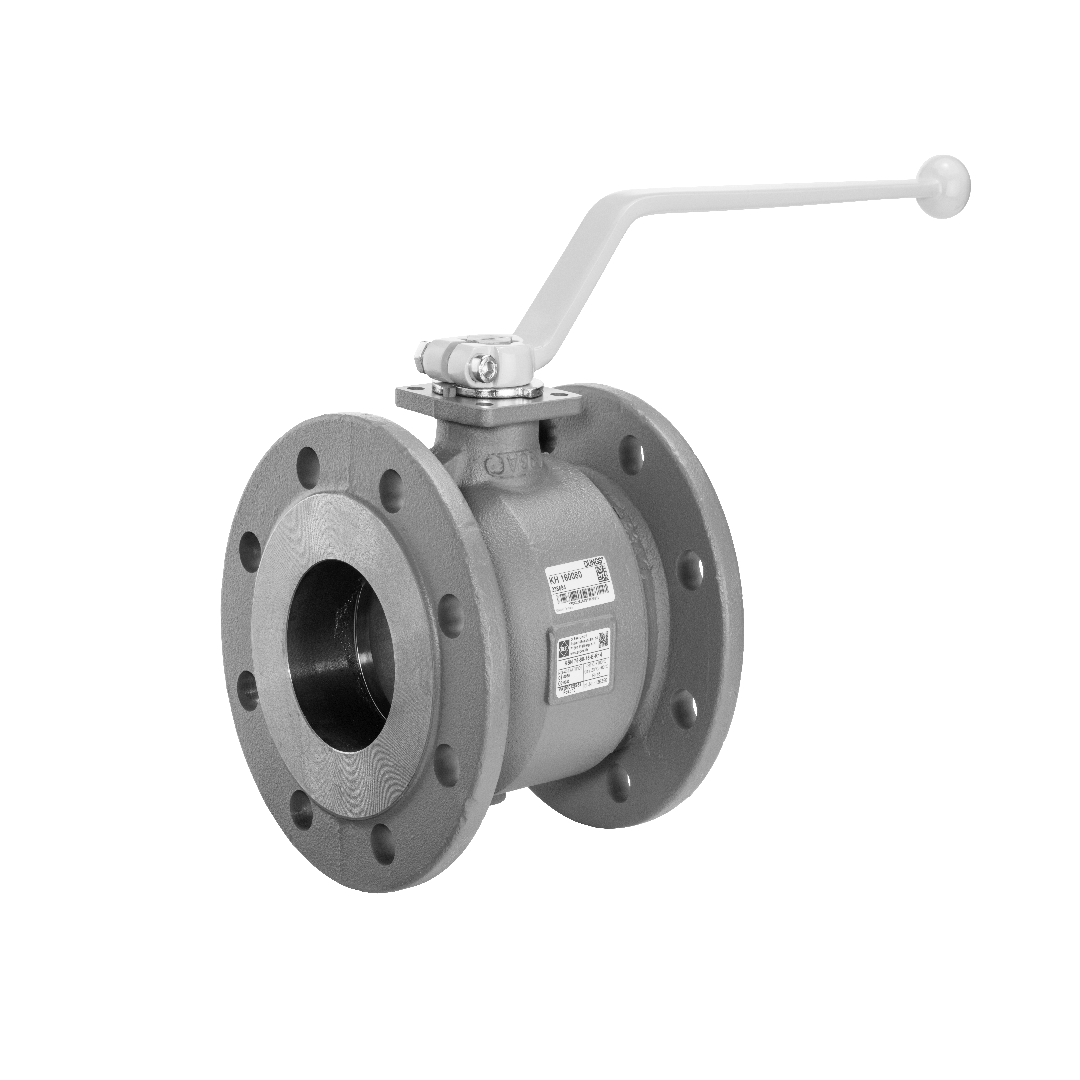

Dungs Ball Valve KH 160150

เมื่อพูดถึงการรักษาเสถียรภาพของโครงสร้างพื้นฐานระดับมหภาค (Macro-infrastructure) บอลวาล์วขนาดใหญ่จาก Dungs รหัส KH 160150 คือคำตอบ การจัดการกับก๊าซปริมาณมหาศาลต้องพึ่งพาบอดี้วาล์วที่ทนทานต่อการขยายตัวเชิงปริมาตร วัสดุหล่อที่ใช้ได้รับการตรวจสอบด้วยรังสีเอ็กซ์ (X-ray Inspection) เพื่อยืนยันว่าไม่มีโพรงอากาศซ่อนอยู่ภายใน ซึ่งความรู้ด้านโลหะวิทยาการหล่อนี้ช่วยการันตีได้ว่า วาล์วทุกตัวที่ถูกนำไปติดตั้งบนท่อก๊าซหลักจะสามารถรับมือกับสภาวะสุดขั้วได้อย่างมั่นคงปลอดภัย

คุณสมบัติ

• รองรับอัตราระบายความจุของก๊าซขนาดใหญ่พิเศษ เหมาะกับโรงไฟฟ้าพลังงานความร้อน
• หน้าแปลนออกแบบมาอย่างหนาเพื่อทนต่อการขันอัดน็อตแรงบิดสูงในงานติดตั้งจริง
• ลดปัญหาการติดขัดของลูกบอลวาล์วด้วยการขัดผิวหน้าสัมผัสให้เรียบเนียนระดับไมครอน
• กลไกคันโยกขนาดใหญ่พิเศษออกแบบมาให้ผู้ใช้งานควบคุมได้โดยไม่เหนื่อยล้าเกินไป
• ให้ความมั่นใจในเรื่องความทนทานต่อสภาพอากาศที่แปรปรวนเมื่อต้องติดตั้งภายนอกอาคาร

ข้อมูลจำเพาะ

• ประเภทการเชื่อมต่อ: หน้าแปลน (Flange) ขนาดท่อ DN 150 ตามมาตรฐาน EN 1092-1
• พิกัดความดันระบุ PN 16 สามารถทนแรงดันใช้งานได้สูงสุด 16 bar
• ตัวเรือนผลิตจากวัสดุเหล็กหล่อเหนียว (Nodular cast iron) ทนทานต่อแรงกระแทก
• ลักษณะภายในเป็นวาล์วแบบรูกลวงเต็ม (Full bore) ช่วยลดการสูญเสียแรงดันในระบบ
• มีระบบป้องกันอัคคีภัยแบบ Fire-safe design เหมาะกับการใช้งานในโรงงานอุตสาหกรรม

Article designation	Order no.	pmax. [bar]	Thread*
KH 160150	238587	16	DN 150

ข้อมูลทางเทคนิค

• ข้อต่อหน้าแปลน DN150 สำหรับควบคุมปริมาตรก๊าซมหาศาลในอุตสาหกรรมปิโตรเคมี
• ใช้ระบบการซีลแบบคู่ (Dual sealing system) ป้องกันความผิดพลาดของบ่าวาล์วชั้นแรก
• แนะนำให้ใช้งานร่วมกับพวงมาลัยเกียร์ (Manual gear operator) เพื่อความปลอดภัยสูงสุด
• โครงสร้างผ่านการทดสอบความสมบูรณ์ทางกลศาสตร์ (Structural integrity) อย่างเข้มงวด
• ช่องว่างระหว่างลูกบอลและตัวเรือนถูกคำนวณมาเพื่อไม่ให้ก๊าซตกค้างจนเกิดอันตราย

เอกสารข้อมูล

Dungs Ball Valve KH 160150 Data Sheet
