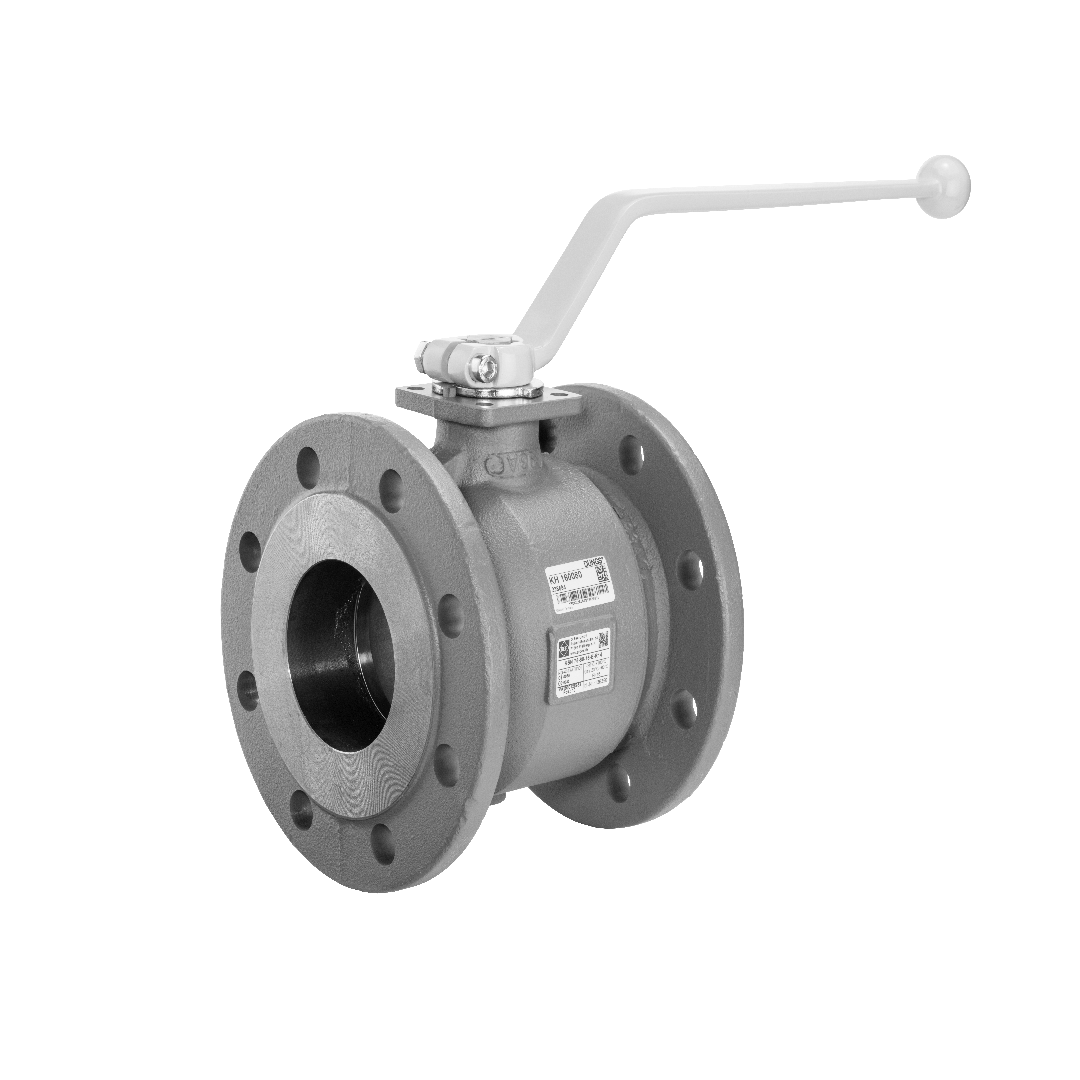

Dungs Ball Valve KH 160032

การบริหารจัดการอัตราการไหลเชิงปริมาตร (Volumetric Flow Rate) เป็นหัวใจสำคัญของงานระบบขนาดใหญ่ บอลวาล์วหน้าแปลน Dungs รหัส KH 160032 มีขนาดช่องเปิดภายในที่ออกแบบมาเพื่อส่งผ่านก๊าซปริมาณมหาศาลโดยไม่สูญเสียพลังงานจลน์ การรักษาพื้นที่หน้าตัดการไหลให้คงที่ช่วยให้อัตราการจ่ายเชื้อเพลิงไปยังเตาเผาอุตสาหกรรมมีความสม่ำเสมอ ความเข้าใจในเรื่องพลศาสตร์ของไหลและพื้นที่หน้าตัดจะช่วยให้ผู้ใช้งานเห็นคุณค่าของการเลือกวาล์วที่ออกแบบมิติภายในมาอย่างถูกต้องตามหลักวิศวกรรม

คุณสมบัติ

• หน้าแปลนผลิตตามมาตรฐานสากล สวมเข้ากับระบบท่อร่วมได้อย่างแม่นยำ
• มั่นใจในความปลอดภัยด้วยตัวล็อคตำแหน่ง ป้องกันการเปิด-ปิดโดยไม่ตั้งใจ
• โครงสร้างทนทานต่อแรงบิดและแรงดึงจากท่อส่งขนาดใหญ่ที่มาเชื่อมต่อ
• ออกแบบช่องทางการไหลให้มีความสมูท ลดการปะทะของอนุภาคก๊าซภายใน
• ทนทานต่อน้ำยาเคมีและสารระเหยบางชนิดที่ปะปนมาในระบบท่อส่ง

ข้อมูลจำเพาะ

• ประเภทการเชื่อมต่อ: หน้าแปลน (Flange) ขนาดท่อ DN 32 ตามมาตรฐาน EN 1092-1
• พิกัดความดันระบุ PN 16 สามารถทนแรงดันใช้งานได้สูงสุด 16 bar
• ตัวเรือนผลิตจากวัสดุเหล็กหล่อเหนียว (Nodular cast iron) ทนทานต่อแรงกระแทก
• ลักษณะภายในเป็นวาล์วแบบรูกลวงเต็ม (Full bore) ช่วยลดการสูญเสียแรงดันในระบบ
• มีระบบป้องกันอัคคีภัยแบบ Fire-safe design เหมาะกับการใช้งานในโรงงานอุตสาหกรรม

Article designation	Order no.	pmax. [bar]	Thread*
KH 160032	238580	16	DN 32

ข้อมูลทางเทคนิค

• วาล์วหน้าแปลนขนาด DN32 ทนแรงดันใช้งานสูงสุด (MOP) ที่ 16 บาร์ได้อย่างต่อเนื่อง
• ความยาวหน้าแปลนถึงหน้าแปลน (Face-to-face) เป็นไปตามมาตรฐาน DIN ระดับสากล
• ซีลทางอุตสาหกรรมทนต่อการเสียดสีของอนุภาคขนาดเล็กที่ปนเปื้อนในก๊าซ
• ก้านวาล์วมีเส้นผ่านศูนย์กลางขยายใหญ่เพื่อรับแรงบิดจากการเปิดวาล์วที่ฝืด
• รูปร่างวาล์วช่วยลดการเกิดโพรงอากาศ (Cavitation) เมื่อมีการลดแรงดันกะทันหัน

เอกสารข้อมูล

Dungs Ball Valve KH 160032 Data Sheet
