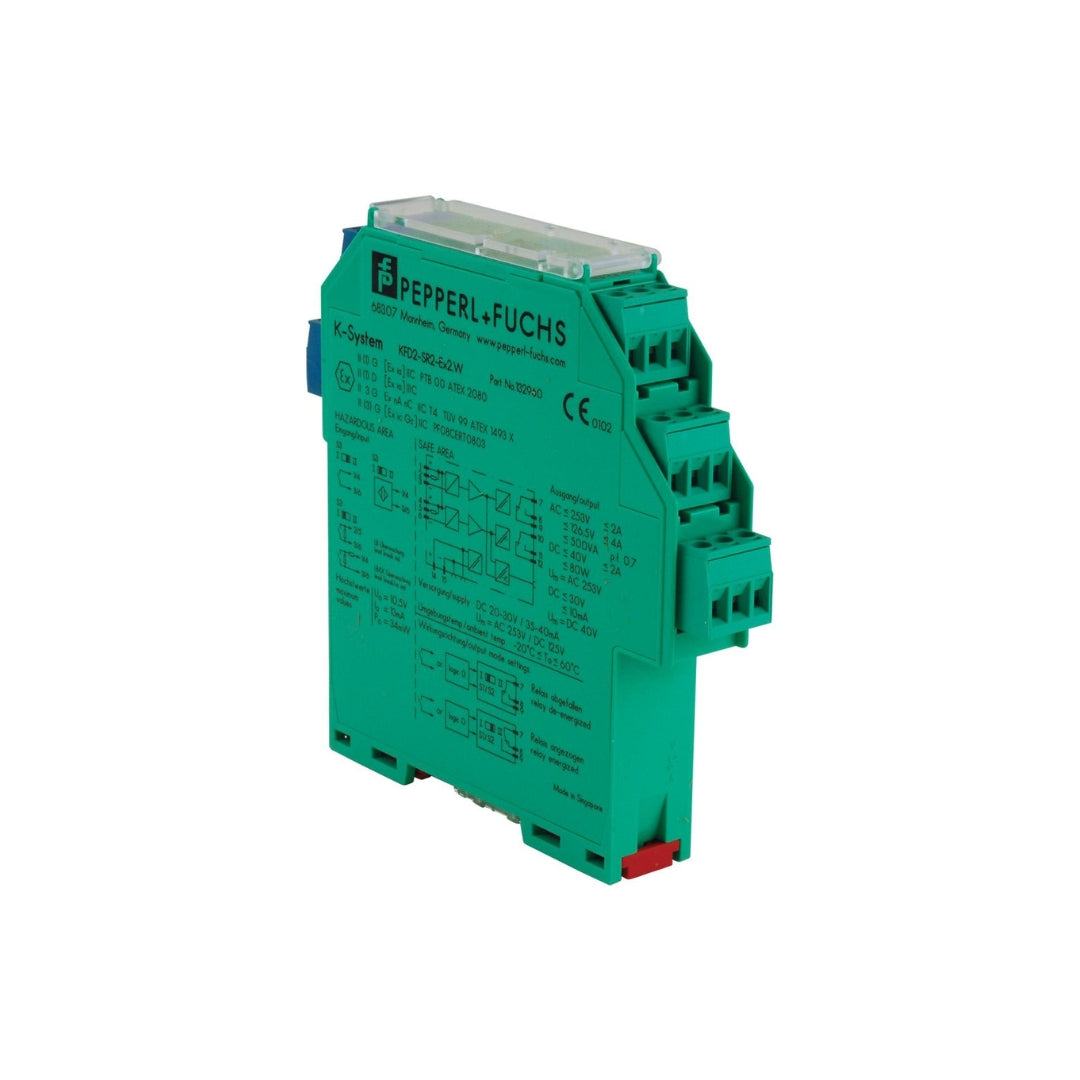

เซฟตี้แบริเออร์ safety barriers PEPPERL code KFD2-SR2-Ex2.W

ขยายขีดความสามารถให้ระบบควบคุมอัตโนมัติด้วยเซฟตี้แบริเออร์ Pepperl+Fuchs รหัส KFD2-SR2-Ex2.W อุปกรณ์สวิตช์แอมพลิฟายเออร์ 2 แชนเนลประสิทธิภาพสูง ด้วยชื่อเสียงของ Pepperl+Fuchs ที่เป็นผู้นำด้านเทคโนโลยีป้องกันการระเบิด รุ่นนี้จึงถูกออกแบบมาเพื่อรองรับสัญญาณอินพุตจากพื้นที่อันตรายถึงสองจุดพร้อมกันและแปลงผลสู่พื้นที่ปลอดภัยผ่านเอาต์พุตรีเลย์อิสระ การใช้การแยกสัญญาณคู่ในอุปกรณ์เดียวช่วยลดต้นทุนฮาร์ดแวร์และลดความซับซ้อนในการเดินสายไฟ ทั้งยังให้ความเสถียรในการทำงานสูง เป็นความรู้ทางวิศวกรรมที่นำมาสู่การออกแบบระบบป้องกันที่ชาญฉลาดและคุ้มค่า

คุณสมบัติ

• บาเรียแยกแบบ 2 แชนเนล (2-channel isolated barrier)
• แหล่งจ่ายไฟ 24 V DC (Power Rail)
• อินพุตแบบหน้าสัมผัสแห้ง หรือ NAMUR (Dry contact or NAMUR inputs)
• เอาต์พุตแบบหน้าสัมผัสรีเลย์ (Relay contact output)
• การตรวจจับข้อผิดพลาดของสายสัญญาณ (Line fault detection - LFD)
• โหมดการทำงานแบบสลับทิศทางได้ (Reversible mode of operation)
• รองรับสูงสุดถึง SIL2 ตามมาตรฐาน IEC 61508

ข้อมูลจำเพาะ

• โครงสร้างภายในแบ่งวงจรเพื่อรองรับการส่งผ่านสัญญาณนิรภัย 2 ช่องแบบแยกขาดจากกัน
• เอาต์พุตแต่ละช่องทำงานผ่านรีเลย์ชนิด SPDT (Single Pole Double Throw) ที่เป็นอิสระต่อกัน
• สามารถจ่ายไฟเลี้ยงผ่านระบบบัสรวมด้านหลัง (Power Rail PR-03) เพื่อลดความซ้ำซ้อนของการเดินสาย
• ผู้ใช้งานสามารถปรับตั้งลอจิกการทำงานแบบกลับขั้วตรรกะได้อย่างอิสระทั้งในช่องสัญญาณที่ 1 และ 2
• ค่าแรงดันทดสอบความเป็นฉนวน (Isolation test voltage) สูงถึง 253 V ระหว่างฝั่งวงจรหลักและวงจรนิรภัย

ขนาดมิติ (Dimensions)	รายละเอียด
ความกว้าง (Width)	20 มม.
ความสูง (Height)	119 มม.
ความลึก (Depth)	115 มม.
ขนาดโดยรวม	20 x 119 x 115 มม. หรือเทียบเท่า 0.8 x 4.7 x 4.5 นิ้ว
น้ำหนัก (Mass/Weight)	ประมาณ 150 กรัม

ข้อมูลทางเทคนิค

• แอมพลิฟายเออร์สวิตช์คู่สำหรับการรับส่งสัญญาณอุตสาหกรรมสองลูปพร้อมกัน
• รองรับพิกัดแรงดันไฟตรงขาเข้า 20 ถึง 30 V DC แบบ Dual Channel
• โครงสร้างเอาต์พุตรีเลย์หน้าสัมผัสสลับ (1 Form C) จัดสรรแยกให้สำหรับแต่ละช่องสัญญาณ
• ผู้ใช้สามารถโปรแกรมตรรกะการทำงาน (Logic Configuration) ของทั้งสองช่องแยกขาดจากกันได้
• ถูกออกแบบมาเพื่อรองรับการติดตั้งแบบหนาแน่นในตู้ควบคุมที่มีพื้นที่จำกัด

เอกสารข้อมูล

เซฟตี้แบริเออร์ safety barriers PEPPERL code KFD2-SR2-Ex2.W Data Sheet
