Safety Barrier คืออะไร?
safety barrier คือ อุปกรณ์ควบคุมและจำกัดพลังงานไฟฟ้า (Intrinsic Safety Barrier) ที่ติดตั้งคั่นกลางระหว่างพื้นที่ปลอดภัย (Safe Area) เช่น ห้องควบคุม ตู้ PLC หรือ DCS กับพื้นที่เสี่ยงต่อการเกิดระเบิด (Hazardous Area) ที่มีไอระเหยของสารไวไฟ ก๊าซ หรือฝุ่นละอองที่ติดไฟได้
หน้าที่หลักของ Safety Barriers คือการจำกัดแรงดันไฟฟ้า (Voltage) และกระแสไฟฟ้า (Current) ที่ส่งไปยังอุปกรณ์ภาคสนาม (Field Devices) เช่น Pressure Transmitter, Temperature Sensor หรือ Solenoid Valve ให้มีระดับพลังงานต่ำเกินกว่าที่จะก่อให้เกิดประกายไฟหรือความร้อนสะสมจนทำให้เกิดการระเบิดได้ แม้ในสภาวะที่ระบบไฟฟ้าเกิดความผิดปกติหรือลัดวงจร
มาตรฐาน Safety Barriers ที่ดีควรเป็นอย่างไร?
การเลือกใช้งาน Safety Barriers ในพื้นที่อันตรายไม่สามารถพิจารณาจากราคาเพียงอย่างเดียว แต่ต้องผ่านการรับรองมาตรฐานความปลอดภัยระดับสากลและมีคุณสมบัติทางวิศวกรรมครบถ้วน
- ผ่านการรับรองมาตรฐานกันระเบิดสากล (Hazardous Area Certifications)
- IEC 60079-11: มาตรฐานหลักสำหรับอุปกรณ์ประเภท Intrinsic Safety ("i") ซึ่งแบ่งระดับการป้องกันเป็น ia (ปลอดภัยแม้เกิดความผิดปกติพร้อมกัน 2 จุด ใช้ได้ถึง Zone 0), ib (ใช้ได้ถึง Zone 1) และ ic (ใช้ได้ถึง Zone 2)
- ATEX (Directive 2014/34/EU) และ IECEx: เครื่องหมายรับรองมาตรฐานความปลอดภัยสำหรับอุปกรณ์ที่ใช้งานในบรรยากาศที่อาจเกิดการระเบิด ซึ่งเป็นมาตรฐานบังคับในโรงงานปิโตรเคมี โรงกลั่นน้ำมัน และอุตสาหกรรมเคมี
- มีระดับความน่าเชื่อถือด้านความปลอดภัย (SIL - Safety Integrity Level)
- อุปกรณ์ที่ดีควรระบุระดับ SIL 2 หรือ SIL 3 ตามมาตรฐาน IEC 61508 เพื่อยืนยันว่าวงจรป้องกันมีความน่าเชื่อถือสูง โอกาสเกิดความล้มเหลวที่เป็นอันตรายต่ำมาก
- ค่าพารามิเตอร์ทางไฟฟ้า (Entity Parameters) ชัดเจนและตรวจสอบได้
- ต้องระบุค่าสูงสุดที่จ่ายออกจากตัว Barrier อย่างชัดเจน ได้แก่ แรงดันสูงสุด ($U_o$), กระแสสูงสุด ($I_o$), กำลังไฟฟ้าสูงสุด ($P_o$), ค่าความจุไฟฟ้าสูงสุด ($C_o$) และค่าความเหนี่ยวนำสูงสุด ($L_o$) เพื่อให้วิศวกรนำไปคำนวณจับคู่ (Loop Calculation) กับอุปกรณ์ภาคสนามได้อย่างถูกต้อง
- โครงสร้างทนทานต่อสภาพแวดล้อมอุตสาหกรรม
- ตัวเรือนควรผลิตจากวัสดุไม่ลามไฟ (เช่น Polyamide ตามมาตรฐาน UL94 V-0) รองรับการติดตั้งบนราง DIN Rail มาตรฐาน และทำงานได้เสถียรในช่วงอุณหภูมิกว้าง (เช่น -20°C ถึง +60°C) รวมถึงมีการป้องกันสัญญาณรบกวนทางแม่เหล็กไฟฟ้า (EMC) ตามมาตรฐาน IEC 61326
ประเภทของ Safety Barriers ในโรงงานอุตสาหกรรม มีกี่แบบ?
เพื่อการจัดการความปลอดภัยเชิงพื้นที่ (Physical Safety) ในโรงงานและคลังสินค้าอย่างมีประสิทธิภาพ Safety Barriers จะถูกแบ่งประเภทตามลักษณะการใช้งานและจุดที่ต้องการปกป้อง ดังนี้
1. แผงกั้นกันชนและจัดการจราจร (Traffic & Crash Barriers)
- ลักษณะ เป็นแผงกั้นระดับต่ำถึงระดับกลางที่มีความแข็งแรงสูงมาก ออกแบบมาเพื่อรับแรงปะทะหนักๆ โดยเฉพาะ
- การใช้งาน ใช้กั้นแบ่งเลนรถวิ่ง ป้องกันรถโฟล์คลิฟท์พุ่งชนเครื่องจักร กำแพง หรืออุปกรณ์สำคัญ มักติดตั้งในเส้นทางหลักที่มีการสัญจรของรถยกตลอดเวลา
2. ราวกั้นทางเดินสำหรับบุคคล (Pedestrian Barriers / Handrails)
- ลักษณะ เป็นราวกั้นที่มีความสูงระดับเอว (ประมาณ 90-110 ซม.) อาจมีราวกันตกด้านล่างและราวระดับเข่า เพื่อป้องกันคนลื่นไถลออกนอกพื้นที่
- การใช้งาน ใช้สร้าง "พื้นที่ปลอดภัย" สำหรับพนักงานเดินเท้า แยกช่องทางเดินของคนออกจากเส้นทางรถวิ่งอย่างเด็ดขาด ช่วยป้องกันอุบัติเหตุรถเฉี่ยวชนคน
3. เสากันชน (Safety Bollards)
- ลักษณะ เป็นเสาตั้งพื้นเดี่ยวๆ มีทั้งแบบเหล็กหล่อปูน ท่อเหล็กกลวง และแบบโพลิเมอร์ยืดหยุ่น
- การใช้งาน ใช้ปกป้องจุดที่แคบหรือมุมเสี่ยงเฉพาะจุด เช่น ขอบประตูทางเข้า-ออกโรงงาน มุมตู้คอนโทรลไฟฟ้า หัวมุมอาคาร หรือใช้เพื่อจำกัดไม่ให้รถเข้าไปในพื้นที่หวงห้ามโดยยังให้คนเดินผ่านได้
4. อุปกรณ์ป้องกันเสาและชั้นวางสินค้า (Rack Protectors & Column Guards)
- ลักษณะ อุปกรณ์สวมทับหรือยึดติดกับฐานเสาโครงสร้างอาคาร หรือเสาของชั้นวางพาเลท (Pallet Rack)
- การใช้งาน ป้องกันความบอบช้ำสะสมที่เกิดจากงารถโฟล์คลิฟท์กระแทกเสาชั้นวาง ซึ่งหากเสาชั้นวางเสียรูปอาจทำให้โครงสร้างถล่มลงมาทั้งแถบได้
5. ประตูกั้นนิรภัย (Safety Gates)
- ลักษณะ ประตูเปิด-ปิดสวิงได้เอง (Self-closing) หรือประตูเลื่อนสไลด์
- การใช้งาน ติดตั้งร่วมกับราวกั้นทางเดินสำหรับบุคคล บริเวณจุดตัดทางแยกที่คนต้องเดินข้ามเลนรถโฟล์คลิฟท์ หรือติดตั้งบริเวณบันได ทางยกระดับ และจุดโหลดสินค้าชั้นลอย (Mezzanine) เพื่อกันคนตกจากที่สูง

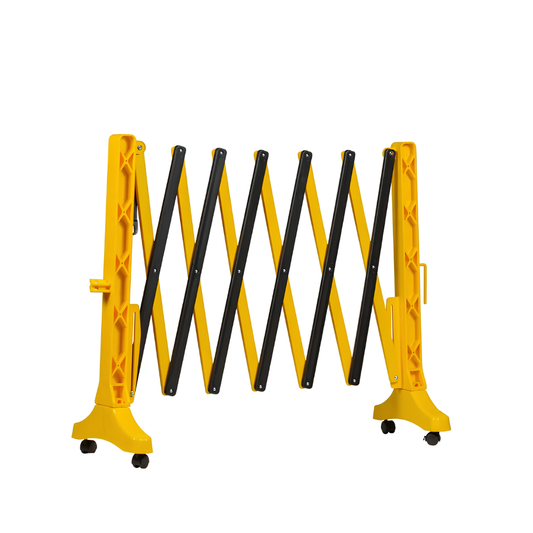

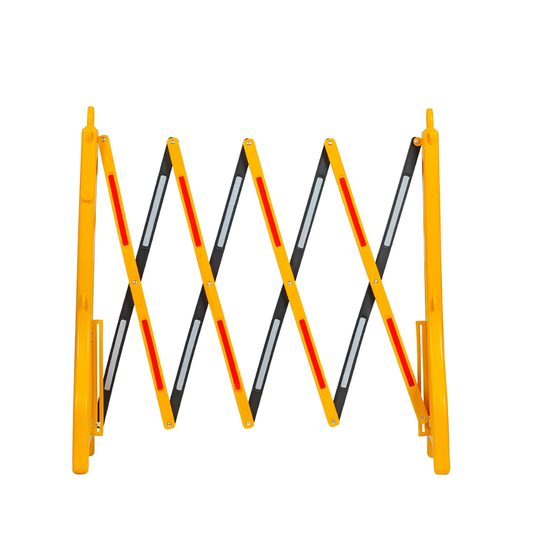

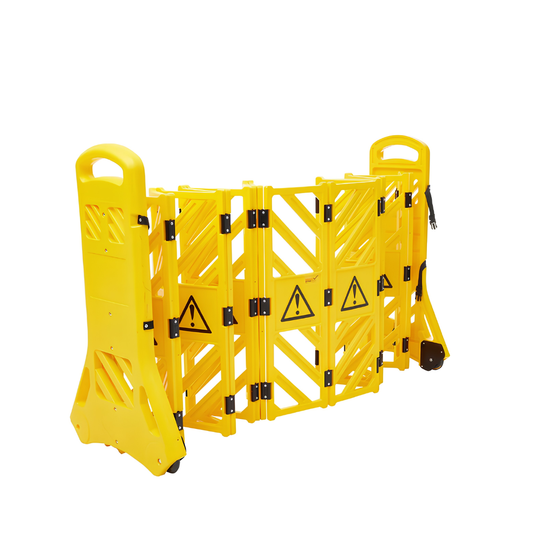

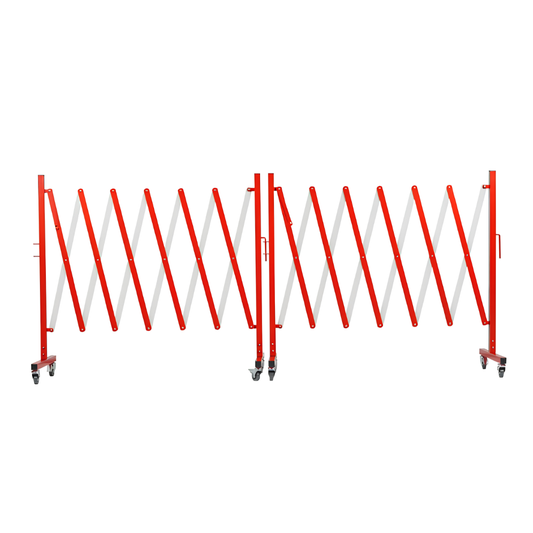

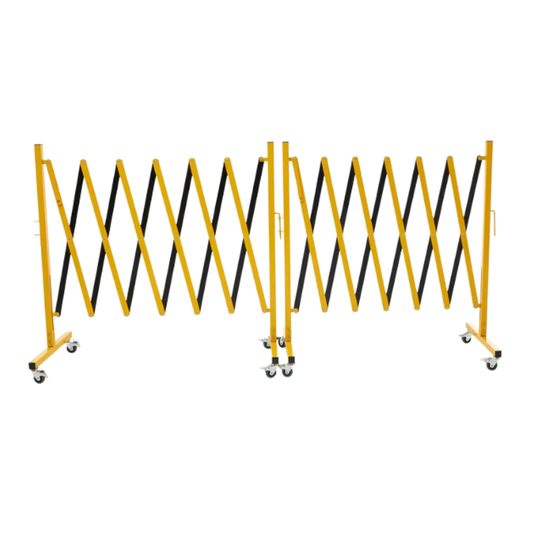

6. แผงกั้นชั่วคราวและแบบยืดหดได้ (Expandable / Retractable Barriers)
- ลักษณะ แผงกั้นพลาสติกหรือเหล็กแบบหีบเพลง กางออกและพับเก็บได้ หรือเป็นสายพานดึงกลับอัตโนมัติ
- การใช้งาน ใช้สำหรับล้อมพื้นที่ชั่วคราว เช่น พื้นที่ซ่อมบำรุง พื้นที่มีน้ำมันหก หรือจุดทำความสะอาด เพื่อเตือนไม่ให้คนและรถเข้าไปใกล้
Safety Barriers แบบเหล็ก vs แบบพลาสติก (Polymer) เลือกใช้แบบไหนให้คุ้มค่าและทนทานที่สุด?
หากวัดกันที่ “ความคุ้มค่าและทนทานที่สุด” คำตอบขึ้นอยู่กับ ความถี่ในการถูกชน และ สภาพแวดล้อมของหน้างาน ครับ เพราะวัสดุทั้งสองชนิดถูกออกแบบมาให้รับแรงกระแทกด้วยกลไกที่ต่างกันอย่างสิ้นเชิง
- แบบเหล็ก (Steel) คุ้มค่าที่สุดใน “ระยะสั้น” และพื้นที่ที่โอกาสชนต่ำ เน้นความแข็งเกร็งเพื่อหยุดรถด้วยมวลที่หนักกว่า
- แบบโพลิเมอร์ (Polymer / HDPE) คุ้มค่าและทนทานที่สุดใน “ระยะยาว (Total Cost of Ownership)” สำหรับจุดที่รถโฟล์คลิฟท์วิ่งพลุกพล่านและมีการเฉี่ยวชนบ่อย เพราะแผงกั้นให้ตัวและคืนรูปได้เองโดยไม่พัง
ตารางเปรียบเทียบ Safety Barriers แบบเหล็ก vs แบบโพลิเมอร์
| หัวข้อเปรียบเทียบ | Safety Barriers แบบเหล็ก (Steel) | Safety Barriers แบบโพลิเมอร์ (Polymer) |
|---|---|---|
ราคาลงทุนเริ่มต้น |
ถูกกว่าชัดเจน (ประหยัดกว่าแบบโพลิเมอร์ราว 30–40%) |
สูงกว่า ในการซื้อครั้งแรก |
กลไกการรับแรงชน |
ต้านทานแรงปะทะ (Rigid): แข็งเกร็ง ไม่ยืดหยุ่น หากชนแรงเกินขีดจำกัด เหล็กจะบิดงอเสียรูปถาวรและต้องรื้อเปลี่ยนใหม่ |
ดูดซับและกระจายแรง (Flex & Recovery): โค้งงอเพื่อซับพลังงานจลน์แล้วดีดคืนรูปเดิมได้เอง (Memory Flex) |
ผลกระทบต่อพื้นและรถ |
แรงกระแทกส่งตรงลงพุกยึด ทำให้ พื้นคอนกรีตแตก/พุกถอน และรถโฟล์คลิฟท์เสียหายหนัก |
ลดแรงกระชากที่ฐานยึด ถนอมพื้นโรงงาน/พื้นอีพ็อกซี่ และลดความเสียหายของตัวรถ |
การบำรุงรักษาและสนิม |
สีถลอกง่าย ต้องทาสีกันสนิมซ้ำทุก 2–3 ปี และตรวจเช็กแรงขันนอตสม่ำเสมอ |
ไม่ต้องทาสีตลอดอายุการใช้งาน เนื้อสีผสมในเนื้อวัสดุ ไม่เป็นสนิม ทนความชื้นและสารเคมี |
พื้นที่ติดตั้ง (Clearance) |
ใช้พื้นที่น้อย ติดตั้งชิดเครื่องจักรหรือชั้นวางสินค้าได้ทันที |
ต้องเว้นระยะห่างด้านหลังแผง (Deflection Zone) เพื่อเผื่อระยะให้ตัวเวลาถูกชน |
มาตรฐานการทดสอบ |
แผงเหล็กทั่วไปมักไม่ได้ทดสอบค่าการรับแรงชน (Non-rated) ยกเว้นรุ่น Heavy-Duty เฉพาะทาง |
แบรนด์มาตรฐานจะผ่านการทดสอบค่าพลังงานการชน (Joule Rating) ตามมาตรฐาน PAS 13 |
เลือกใช้ Safety Barriers แบบเหล็ก (Steel) เมื่อ
- เป็นจุดเสี่ยงชนต่ำ หรือเน้นกั้นแบ่งเขตทางเดิน (Pedestrian Walkway): โอกาสที่รถจะพุ่งชนมีน้อย ทำให้ไม่เกิดค่าซ่อมแซมตามมาในอนาคต
- พื้นที่ติดตั้งแคบมาก ไม่มีระยะว่างด้านหลังพอให้แผงกั้นโพลิเมอร์ยืดหยุ่นตัวเวลาเกิดการปะทะ
- ต้องการสั่งทำขนาดหรือรูปทรงเฉพาะ (Customization) งานเหล็กสามารถตัด เชื่อม หรือปรับความสูง-ความยาวให้เข้ากับโครงสร้างหน้างานได้ยืดหยุ่นกว่า
- ควบคุมงบประมาณเริ่มต้น ต้องการติดตั้งครอบคลุมพื้นที่ขนาดใหญ่ภายใต้งบประมาณที่จำกัด
เลือกใช้ Safety Barriers แบบโพลิเมอร์ (Polymer) เมื่อ
- จุดจราจรหนาแน่นและชนบ่อย เช่น หัวมุมชั้นวางสินค้า (Rack End), ทางแยกโฟล์คลิฟท์ หรือจุดโหลดสินค้า ซึ่งมักคืนทุนค่าแผงกั้นได้ภายใน 1.5–2 ปี จากการไม่ต้องซ่อมพื้นและไม่ต้องหยุดไลน์ผลิต
- โรงงานอาหาร ยา ห้องเย็น หรือพื้นที่เปียกชื้น โพลิเมอร์เกรดอุตสาหกรรมทนอุณหภูมิติดลบได้ดี ไม่เกิดสนิม ไม่สะสมเชื้อโรค และฉีดล้างทำความสะอาดได้ทันที
- พื้นโรงงานเคลือบ Epoxy หรือพื้นคอนกรีตที่ไม่ต้องการซ่อมบ่อย ช่วยป้องกันปัญหาพุกถอนจนพื้นระเบิดซึ่งมีค่าซ่อมและค่าเสียเวลา (Downtime) สูงกว่าค่าแผงกั้นหลายเท่า
คำถามที่พบบ่อยเกี่ยวกับ Safety Barriers (FAQ)
Q: safety barrier คืออุปกรณ์ที่ป้องกันไฟกระชาก (Surge Protection) เหมือนกันหรือไม่?
A: ไม่เหมือนกันครับ Safety Barriers ออกแบบมาเพื่อจำกัดพลังงานไฟฟ้าไม่ให้เกินขีดจำกัดที่ทำให้เกิดประกายไฟในพื้นที่เสี่ยงระเบิด (Hazardous Area) ส่วน Surge Protection ออกแบบมาเพื่อป้องกันแรงดันไฟกระชากชั่วขณะจากฟ้าผ่าหรือการสวิตช์โหลดทางไฟฟ้า ซึ่งในบางหน้างานที่มีความเสี่ยงสูงอาจต้องติดตั้งทั้งสองระบบควบคู่กัน
Q: เมื่อไหร่ควรเลือกใช้ Galvanic Isolator แทน Zener Barrier?
A: ควรเลือกใช้ Galvanic Isolator เมื่อหน้างานไม่สะดวกลงระบบกราวด์เฉพาะ (Dedicated IS Ground) ต้องการป้องกันปัญหา Ground Loop ระหว่างห้องควบคุมกับหน้างาน หรือใช้งานร่วมกับสัญญาณที่ต้องการความแม่นยำสูงและการสื่อสารแบบ HART Protocol
Q: หากติดตั้ง Safety Barriers แล้วยังต้องใช้สายไฟเฉพาะทางหรือไม่?
A: ควรใช้สายสัญญาณสำหรับระบบ Intrinsic Safety (มักใช้ปลอกหุ้มสีฟ้าเพื่อแยกให้ชัดเจนตามมาตรฐาน) และแยกเดินสายออกจากสายกำลัง (Power Cable) เพื่อป้องกันการเหนี่ยวนำพลังงานไฟฟ้าที่อาจกระทบต่อความปลอดภัยของวงจร
