Safety Isolated Barriers คืออะไร?
Safety Isolated Barriers (หรือ แบริเออร์แบบแยกวงจร) คืออุปกรณ์เสริมความปลอดภัยที่สำคัญในระบบควบคุมทางไฟฟ้าอุตสาหกรรม โดยเฉพาะเมื่อต้องติดตั้งอุปกรณ์เครื่องมือวัดในพื้นที่เสี่ยงภัยที่อาจเกิดการระเบิดได้ (Hazardous/Ex Areas) หน้าที่หลักของอุปกรณ์นี้คือการจำกัดระดับพลังงานไฟฟ้าไม่ให้ไหลเข้าไปในพื้นที่อันตรายมากเกินไป จนก่อให้เกิดความร้อนสะสมหรือประกายไฟที่อาจนำไปสู่การจุดระเบิดได้
ในวงการอุตสาหกรรม Safety Isolated Barriers PEPPERL (แบรนด์ PEPPERL+FUCHS หรือที่เรียกติดปากกันว่า PEPPERL) ได้รับการยอมรับอย่างกว้างขวางว่าเป็นสัญลักษณ์แห่งความน่าเชื่อถือทางด้านระบบ Intrinsic Safety โดยอุปกรณ์ถูกออกแบบมาเพื่อให้การปกป้องขั้นสูงสุดแก่ทั้งระบบเซ็นเซอร์ เครื่องจักร และชีวิตของผู้ปฏิบัติงาน
หลักการทำงานของ Safety Isolated Barriers
หลักการทำงานของ Safety Isolated Barriers อาศัยเทคโนโลยีการแยกวงจรทางไฟฟ้า (Galvanic Isolation) ซึ่งมีข้อดีคือไม่จำเป็นต้องต่อสายลงดิน (Grounding) แบบแบริเออร์รุ่นเก่า โดยมีหลักการทำงานดังนี้
- การแยกวงจรอย่างเด็ดขาด ภายในอุปกรณ์จะใช้เทคโนโลยีอย่างหม้อแปลงไฟฟ้าขนาดเล็ก (Transformers) หรือออปโตคัปเปลอร์ (Optocouplers) เพื่อแยกสัญญาณระหว่างวงจรในพื้นที่ปลอดภัย (Safe Area) และพื้นที่อันตราย (Hazardous Area) ออกจากกัน ทำให้ไม่มีการเชื่อมต่อทางไฟฟ้าโดยตรง
- การจำกัดพลังงาน (Energy Limitation) อุปกรณ์จะควบคุมทั้งแรงดันไฟฟ้า (Voltage) และกระแสไฟฟ้า (Current) ให้อยู่ในขีดจำกัดที่ปลอดภัย หากเกิดเหตุการณ์ไฟฟ้าลัดวงจร พลังงานที่เล็ดลอดเข้าไปฝั่งพื้นที่เสี่ยงจะไม่เพียงพอที่จะสร้างประกายไฟได้
- การป้องกันสัญญาณรบกวน: Safety Isolated Barriers PEPPERL จะช่วยกรองและป้องกันสัญญาณรบกวนทางไฟฟ้า (Noise) ตลอดจนไฟกระชาก ทำให้ระบบควบคุมส่วนกลาง (PLC/DCS) สามารถรับ-ส่งสัญญาณที่แม่นยำและเสถียรภาพสูงตลอดเวลาการทำงาน
ทำไมโรงงานปิโตรเคมีและอุตสาหกรรมหนักถึงต้องใช้ Safety Isolated Barriers PEPPERL
เหตุผลที่โรงงานปิโตรเคมี โรงกลั่นน้ำมัน และอุตสาหกรรมหนัก จำเป็นต้องเลือกใช้ Safety Isolated Barriers PEPPERL เป็นเพราะอุตสาหกรรมเหล่านี้มีสภาพแวดล้อมการทำงานที่เสี่ยงต่อการระเบิดสูงมาก (Hazardous Areas) โดยมีปัจจัยหลักๆ ดังนี้
1. ป้องกันการระเบิดจากประกายไฟอย่างสมบูรณ์ (Intrinsic Safety)
ในโรงงานปิโตรเคมีมักจะเต็มไปด้วยก๊าซไวไฟ ไอระเหยของสารเคมี หรือฝุ่นผงที่พร้อมจะติดไฟได้ทุกเมื่อ หากเกิดไฟฟ้าลัดวงจรหรือไฟกระชากเพียงเล็กน้อยก็อาจทำให้เกิดประกายไฟจนนำไปสู่การระเบิดครั้งใหญ่ Safety Isolated Barriers จะทำหน้าที่เป็น "ด่านกั้นและจำกัดพลังงานไฟฟ้า" ทั้งกระแสและแรงดัน ให้อยู่ในระดับที่ปลอดภัยที่สุด (Intrinsic Safety) ทำให้มั่นใจได้ว่าพลังงานที่ส่งไปยังเซ็นเซอร์หรือเครื่องมือวัดในพื้นที่เสี่ยง จะไม่มีวันก่อให้เกิดประกายไฟหรือความร้อนสะสมที่จุดระเบิดได้
2. มาตรฐานระดับโลกและความน่าเชื่อถือของแบรนด์ PEPPERL
ในงานที่เดิมพันด้วยความปลอดภัยของชีวิตและทรัพย์สินมูลค่ามหาศาล วิศวกรจึงต้องเลือกอุปกรณ์ที่ไว้ใจได้มากที่สุด แบรนด์ PEPPERL (PEPPERL+FUCHS) คือผู้นำระดับโลกด้านเทคโนโลยีป้องกันการระเบิดที่มีประวัติยาวนาน อุปกรณ์ Safety Isolated Barriers PEPPERL ทุกตัวผ่านการทดสอบและรับรองมาตรฐานความปลอดภัยสากลที่เข้มงวด เช่น ATEX, IECEx และมีค่ามาตรฐานความปลอดภัยระดับสูง (SIL 2 หรือ SIL 3) ทำให้โรงงานอุตสาหกรรมหนักมั่นใจในความเสถียรและคุณภาพ
3. ขจัดปัญหาสัญญาณกวนและ Ground Loop (Galvanic Isolation)
โรงงานขนาดใหญ่มักมีเครื่องจักรหนัก มอเตอร์ และระบบอินเวอร์เตอร์จำนวนมาก ซึ่งสร้างคลื่นรบกวนทางแม่เหล็กไฟฟ้า (EMI) สูง และมักเจอกับปัญหาระบบกราวด์กวนกัน (Ground Loop) Safety Isolated Barriers ใช้เทคโนโลยีการแยกวงจรทางไฟฟ้า (Galvanic Isolation) ซึ่งช่วย
- แยกฝั่งพื้นที่อันตรายและพื้นที่ปลอดภัยออกจากกันโดยไม่ต้องพึ่งพาการต่อสายดิน (Grounding) ให้ยุ่งยากแบบแบริเออร์ยุคเก่า
- กรองสัญญาณรบกวนได้อย่างยอดเยี่ยม ทำให้ระบบควบคุมส่วนกลาง (PLC/DCS) อ่านค่าจากหน้างานได้แม่นยำ 100% ไม่เกิด Error ที่อาจทำให้กระบวนการผลิตสะดุด
4. การซ่อมบำรุงที่ปลอดภัยและง่ายดายกว่า
ในอุตสาหกรรมหนัก การหยุดสายการผลิต (Downtime) หมายถึงการสูญเสียรายได้มหาศาล อุปกรณ์ของ PEPPERL ถูกออกแบบมาให้สามารถติดตั้ง ถอดเปลี่ยน หรือตรวจสอบการทำงานได้ง่ายและปลอดภัย แม้ในขณะที่ระบบยังจ่ายไฟอยู่ (Hot Swappable ในบางรุ่นที่รองรับ) ช่วยลดระยะเวลาในการซ่อมบำรุงลงได้อย่างมาก
ข้อควรระวังและสิ่งที่ไม่ควรทำ (Do & Don't) เมื่อต้องปฏิบัติงานกับ Safety Isolated Barriers ในพื้นที่ควบคุม
| สิ่งที่ควรทำ (Do) | สิ่งที่ไม่ควรทำ (Don't) |
|---|---|
|
ตรวจสอบมาตรฐานให้ชัดเจน: ตรวจสอบว่าแบริเออร์รองรับมาตรฐานพื้นที่อันตราย (ATEX, IECEx) ตรงกับ Zone หน้างานก่อนติดตั้ง |
ห้ามใช้ผิดประเภท (Mismatch): ห้ามนำแบริเออร์ผิดรุ่น หรือสเปคแรงดัน/กระแสไม่ตรงกับเซ็นเซอร์มาใช้งานเด็ดขาด |
|
แยกสายไฟให้เป็นระเบียบ: เดินสายสัญญาณ Intrinsic Safety (IS) ซึ่งมักเป็นปลอกสายสีฟ้า แยกออกจากสายไฟปกติอย่างชัดเจน |
ห้ามเดินสายไฟรวมกัน: ห้ามเดินสายไฟ IS ปะปนกับสายไฟแรงดันสูงหรือสายไฟปกติในรางเดินสาย (Wire Duct) เดียวกัน |
|
ติดตั้งในพื้นที่ปลอดภัย (Safe Area): ตัว Safety Isolated Barriers PEPPERL ต้องติดตั้งในพื้นที่ปลอดภัย หรือในตู้คอนโทรลที่ได้มาตรฐานเท่านั้น |
ห้ามติดตั้งในพื้นที่เสี่ยงโดยตรง: ห้ามนำแบริเออร์ไปติดในพื้นที่ Hazardous Area โดยไม่มีตู้ป้องกันระดับ Ex d หรือ Ex e |
|
ตัดกระแสไฟก่อนปฏิบัติงาน: ปิดระบบไฟก่อนทำการเข้าสายหรือซ่อมบำรุงเสมอ (ยกเว้นแบริเออร์รุ่นที่ระบุว่ารองรับ Hot Swap) |
ห้ามต่อตรง (Bypass): ห้ามต่อสายตรงข้ามตัวแบริเออร์เด็ดขาด เพราะพลังงานที่หลุดเข้าไปอาจทำให้เกิดประกายไฟระเบิดได้ |
|
ปรึกษาผู้เชี่ยวชาญ: หากไม่แน่ใจเรื่องการคำนวณ Loop หรือการเลือกสเปค ให้ปรึกษาวิศวกรจาก นอร์ทพาวเวอร์ |
ห้ามดัดแปลงอุปกรณ์: ห้ามแกะ ซ่อมแซม หรือดัดแปลงแผงวงจรภายในตัวแบริเออร์ด้วยตัวเอง เพราะจะทำให้มาตรฐานความปลอดภัย IS สิ้นสุดลงทันที |
คำถามที่พบบ่อย (FAQ): รวมทุกข้อสงสัยเกี่ยวกับการใช้งานและเลือกซื้อ Safety Isolated Barriers จากแบรนด์ PEPPERL
Q2: จะรู้ได้อย่างไรว่าควรเลือกซื้อ Safety Isolated Barriers PEPPERL รุ่นไหน?
A: การเลือก Safety Isolated Barriers PEPPERL ให้เหมาะกับหน้างาน ควรพิจารณาจาก 3 ปัจจัยหลัก ได้แก่
- ชนิดของสัญญาณ (Signal Type): เป็นสัญญาณแบบใด เช่น Analog Input/Output (4-20mA), Digital Input/Output, หรือสัญญาณอุณหภูมิ (RTD, Thermocouple)
- ระดับความปลอดภัยที่ต้องการ (SIL Rating): ระบบต้องการมาตรฐานความปลอดภัยระดับ SIL 2 หรือ SIL 3 หรือไม่

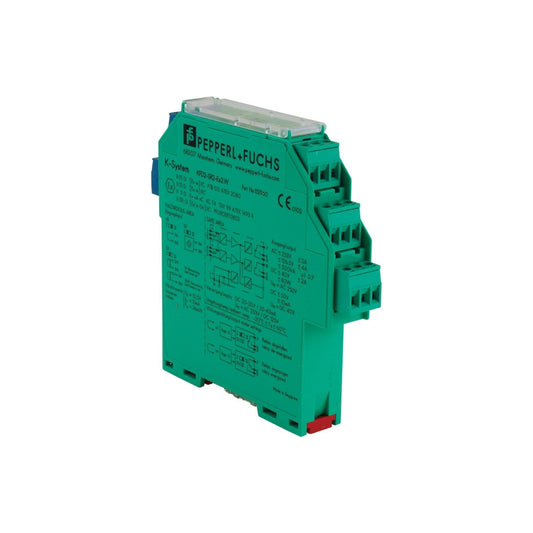

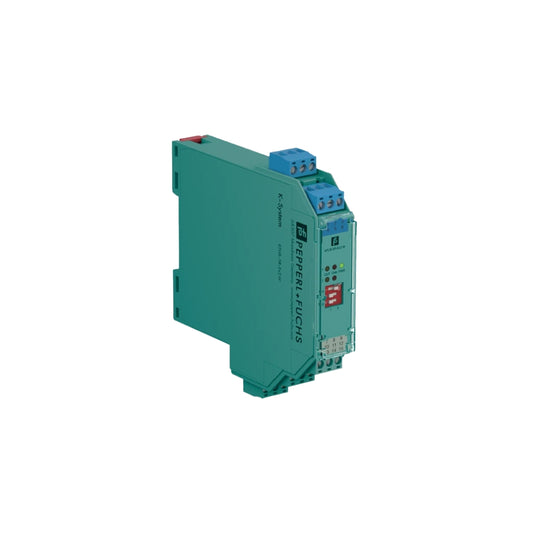

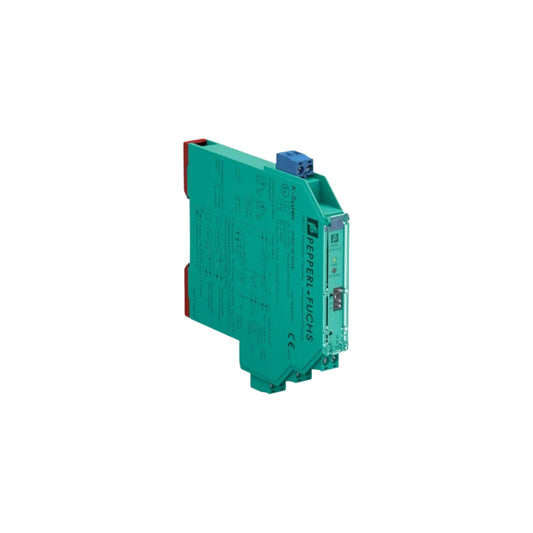

- ลักษณะการติดตั้ง: แบรนด์ PEPPERL มีซีรีส์ยอดนิยมอย่าง K-System (ติดตั้งบน DIN Rail มาตรฐาน) และ H-System (ติดตั้งบน Termination Board สำหรับโปรเจกต์ขนาดใหญ่) ซึ่งสามารถเลือกให้ตรงกับดีไซน์ตู้คอนโทรลได้
Q1: Safety Isolated Barriers แตกต่างจาก Zener Barriers แบบดั้งเดิมอย่างไร?
A: ความแตกต่างหลักคือเทคโนโลยีการแยกวงจร (Isolation) อุปกรณ์ Safety Isolated Barriers จะใช้เทคโนโลยี Galvanic Isolation ซึ่งกั้นสัญญาณระหว่างพื้นที่ปลอดภัยและพื้นที่อันตรายออกจากกันอย่างเด็ดขาด ข้อดีคือ "ไม่ต้องพึ่งพาการต่อสายดิน (Grounding) แบบพิเศษ" เหมือน Zener Barriers ทำให้ติดตั้งง่ายกว่า ช่วยลดค่าใช้จ่ายในการเดินสายกราวด์ และหมดปัญหาเรื่องสัญญาณรบกวนจาก Ground Loop อย่างสิ้นเชิง
Q3: Safety Isolated Barriers PEPPERL รองรับมาตรฐานความปลอดภัยสากลใดบ้าง?
A: อุปกรณ์ของ PEPPERL (PEPPERL+FUCHS) ได้รับการยอมรับในระดับโลกและผ่านการรับรองมาตรฐานสากลสำหรับพื้นที่อันตราย (Hazardous Areas) อย่างครบถ้วน เช่น ATEX, IECEx, UL, และรองรับมาตรฐาน Functional Safety (SIL 2 / SIL 3) ตามมาตรฐาน IEC 61508 ทำให้มั่นใจได้ว่าสามารถใช้งานในโรงงานปิโตรเคมีและอุตสาหกรรมหนักได้อย่างปลอดภัย 100%
Q4: สามารถติดตั้ง Safety Isolated Barriers ของ PEPPERL ร่วมกับ PLC/DCS ยี่ห้ออื่นได้หรือไม่?
A: ได้แน่นอนครับ อุปกรณ์ Safety Isolated Barriers PEPPERL ถูกออกแบบมาให้เป็นสากล สามารถรับ-ส่งสัญญาณมาตรฐาน (เช่น 4-20 mA, 0-10 V, สัญญาณ Namur) เพื่อทำงานร่วมกับระบบควบคุมส่วนกลาง (PLC หรือ DCS) ได้ทุกแบรนด์ในท้องตลาด โดยไม่ทำให้เกิดปัญหาคอขวดของสัญญาณ
Q5: หากต้องการสั่งซื้ออุปกรณ์แท้ และรับคำปรึกษาด้านเทคนิค ต้องติดต่อที่ไหน?
A: สามารถติดต่อสอบถามและสั่งซื้อ Safety Isolated Barriers PEPPERL ของแท้ได้ที่ บริษัท นอร์ทพาวเวอร์ จำกัด (North Power Co., Ltd.) ทางเรามีทีมงานที่พร้อมให้คำปรึกษาด้านการเลือกสเปคอุปกรณ์ให้ตรงกับหน้างาน เพื่อให้ระบบอุตสาหกรรมของคุณทำงานได้อย่างมีประสิทธิภาพและปลอดภัยสูงสุด
