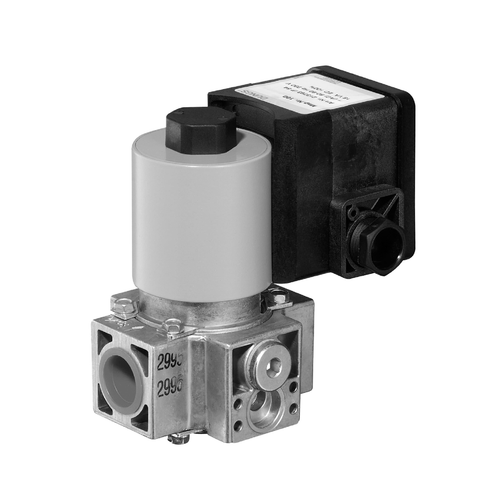

เปรียบเทียบความแตกต่างระหว่างโซลินอยด์วาล์วแก๊สแบบเดี่ยว (MVD) และแบบคู่ (DMV) แบรนด์ DUNGS
| คุณสมบัติทางวิศวกรรม | วาล์วแก๊สแบบเดี่ยว (MVD Series) | วาล์วแก๊สแบบคู่ (DMV Series) |
|---|---|---|
โครงสร้างวาล์วหลัก |
มีวาล์วปิด-เปิดอัตโนมัติ 1 ตัวภายในตัวเรือน |
มีวาล์วปิด-เปิดอัตโนมัติ 2 ตัว (V1 และ V2) ในบล็อกเดียว |
การใช้พื้นที่ติดตั้ง |
ใช้พื้นที่มากหากระบบบังคับให้ประกอบวาล์ว 2 ตัวอนุกรมกัน |
ตัวเรือนกะทัดรัด ประหยัดพื้นที่และลดระยะห่างของจุดติดตั้ง |
กลไกการทำงาน |
รุ่น MVD ทำงานแบบเปิด-ปิดเร็ว ส่วน MVDLE เปิดช้าและปิดเร็ว |
รุ่น DMV-D เปิดเร็วทั้ง 2 วาล์ว ส่วน DMV-DLE วาล์วตัวแรกเปิดเร็วและตัวที่สองเปิดช้า |
การเดินสายไฟควบคุม |
ต้องแยกเดินสายไฟเข้าวาล์วแต่ละตัวเมื่อนำมาต่ออนุกรมกัน |
แผงวงจรและจุดเชื่อมต่อสายไฟรวมอยู่ในชุดเดียวกัน จัดระบบง่าย |
ความเหมาะสมหน้างาน |
เหมาะกับระบบที่ต้องการจุดตัดการจ่ายแก๊สเพียงตำแหน่งเดียว |
เหมาะกับระบบอุตสาหกรรมที่บังคับใช้เซฟตี้วาล์วป้องกัน 2 ชั้น |
วาล์วปีกผีเสื้อสำหรับระบบแก๊ส (Motorized Butterfly Valves) แบรนด์ DUNGS
วาล์วปีกผีเสื้อควบคุมด้วยมอเตอร์จากแบรนด์ DUNGS (โดยทั่วไปคือซีรีส์ DMK) ได้รับการยอมรับอย่างกว้างขวางในภาคอุตสาหกรรม ว่าเป็นอุปกรณ์ที่ออกแบบมาโดยเฉพาะสำหรับการควบคุมการไหลของแก๊สเชิงปริมาณที่มีความแม่นยำสูง มักใช้งานร่วมกับหัวเผาแก๊ส (Gas Burners) และเตาหลอมในระบบอุตสาหกรรมขนาดใหญ่และเชิงพาณิชย์
ภาพรวมและหลักการทำงาน (Overview & Functional Description)
วาล์วปีกผีเสื้อซีรีส์ DMK ของ DUNGS เป็นวาล์วที่ใช้มอเตอร์หรือระบบขับเคลื่อนทางกลไฟฟ้า (Electromechanical Actuator) เป็นตัวกำหนดตำแหน่งการเปิด-ปิดของลิ้นวาล์วปีกผีเสื้อ
- การควบคุมที่แม่นยำ การตั้งค่าปริมาณแก๊สแบบโหลดบางส่วน (Partial load) และโหลดเต็มที่ (Full load) สามารถทำได้โดยการปรับตั้งลูกเบี้ยว (Cams) ในตัวมอเตอร์ขับเคลื่อน (มักใช้ร่วมกับมอเตอร์รุ่น DMA ของ DUNGS)
- ความปลอดภัยเมื่อเสียพลังงาน หากเกิดเหตุการณ์ไฟฟ้าขัดข้องหรือพลังงานที่ใช้ขับเคลื่อนถูกตัดขาด ตัวมอเตอร์และวาล์วจะคงค้างอยู่ใน "ตำแหน่งปัจจุบัน" ทันที เพื่อป้องกันการแปรปรวนของระบบ
- ข้อควรทราบด้านวิศวกรรม วาล์วชนิดนี้ออกแบบมาเพื่อ "ควบคุมและหรี่อัตราการไหล" เป็นหลัก (Actuator without zero shut-off) ตามมาตรฐาน DIN 3394 ซึ่งหมายความว่าไม่ใช่ตัวตัดแก๊สแบบปิดสนิท 100% (Safety Shut-off) แต่เป็นวาล์วสำหรับปรับลดและเพิ่มปริมาณแก๊สในระบบ
ข้อมูลจำเพาะทางเทคนิคและข้อกำหนดการใช้งาน (Technical Specifications)
DUNGS ได้ออกแบบวาล์วชุดนี้ให้สามารถทนทานต่อสภาพแวดล้อมการทำงานของระบบแก๊สได้อย่างยอดเยี่ยม โดยมีรายละเอียดทางเทคนิคที่สำคัญดังนี้
- แรงดันสูงสุด รองรับแรงดันการทำงานสูงสุด (Max. operating pressure) ได้ถึง 500 mbar (50 kPa)
- ช่วงอุณหภูมิ สามารถทำงานได้ในสภาพแวดล้อมที่มีอุณหภูมิตั้งแต่ -15 °C ถึง +70 °C
- ความหลากหลายของขนาด มีตัวเลือกการเชื่อมต่อทั้งแบบเกลียว (Threaded) ตั้งแต่ขนาด Rp 3/4 นิ้ว ไปจนถึง Rp 2 นิ้ว และแบบหน้าแปลน (Flanged) ตั้งแต่ขนาด DN 40 จนถึง DN 125 เพื่อให้สอดคล้องกับขนาดท่อและปริมาณการไหลของแก๊สที่ต้องการ
- การออกแบบที่กะทัดรัด ตัวเรือนถูกออกแบบมาให้ประหยัดพื้นที่ (Space-saving) สามารถประกอบเข้ากับชุดมัลติวาล์วหรือโซลินอยด์วาล์วของ DUNGS ได้โดยตรง
วัสดุที่ใช้ในการผลิต (Materials & Durability)
เพื่อป้องกันการกัดกร่อนและยืดอายุการใช้งาน ชิ้นส่วนที่สัมผัสกับแก๊สจึงถูกคัดสรรมาเป็นพิเศษ
- ตัวเรือน (Housing) ผลิตจากอลูมิเนียม (Aluminium) เกรดพรีเมียม ให้ความแข็งแรงทนทานแต่น้ำหนักเบา
- แกนวาล์ว (Shaft) ผลิตจากเหล็กกล้า (Steel) เพื่อรับแรงบิดจากมอเตอร์ได้อย่างมั่นคง
- ซีลกันรั่ว (Seals) ใช้ยาง NBR (Nitrile Butadiene Rubber) ซึ่งทนทานต่อแก๊สและน้ำมัน
- ปราศจากโลหะนอกกลุ่มเหล็ก วัสดุทั้งหมดออกแบบมาโดยปราศจากโลหะนอกกลุ่มเหล็ก (Free of non-ferrous metals) เพื่อความปลอดภัยสูงสุด
สารและก๊าซที่รองรับ (Media Applications)
วาล์วปีกผีเสื้อ DUNGS DMK เหมาะสำหรับการใช้งานกับแก๊สหลากหลายประเภท ได้แก่
- ก๊าซเชื้อเพลิงตระกูลที่ 1, 2 และ 3 (เช่น ก๊าซธรรมชาติ, ก๊าซโพรเพน, ก๊าซบิวเทน)
- ก๊าซที่เป็นกลางทางเคมีอื่นๆ รวมไปถึงอากาศ
- คุณสมบัติพิเศษ สามารถรองรับก๊าซที่มีส่วนประกอบของก๊าซไข่เน่า หรือ ไฮโดรเจนซัลไฟด์ (H2S) ได้สูงสุดถึง 0.1% โดยปริมาตร (ในสภาพแวดล้อมแบบแห้ง)
ข้อแนะนำและข้อควรระวังในการติดตั้ง (Installation Guidelines)
เพื่อให้วาล์วทำงานได้เต็มประสิทธิภาพและปลอดภัยสูงสุด ทางผู้ผลิตได้กำหนดแนวทางในการติดตั้งไว้ดังนี้
- ทิศทางการไหล ต้องติดตั้งโดยหันตามทิศทางของลูกศรที่ประทับอยู่บนตัวเรือนวาล์วเสมอ เพื่อให้แรงดันแก๊สไหลผ่านลิ้นวาล์วอย่างถูกต้อง
- ตำแหน่งการติดตั้ง ไม่ควรนำวาล์วปีกผีเสื้อที่มีมอเตอร์ไปสัมผัสโดยตรงกับผนังก่ออิฐ กำแพงคอนกรีต หรือพื้นที่ยังไม่แห้งสนิท เพื่อป้องกันความชื้นและสารเคมีจากปูนกัดกร่อนตัวอุปกรณ์
- การทดสอบหลังติดตั้ง ทุกครั้งที่มีการติดตั้งหรือซ่อมบำรุง จะต้องทำการทดสอบการรั่วซึม (Leakage test) และทดสอบระบบการทำงานของมอเตอร์แบบจำลองสถานการณ์จริงเสมอ
- ข้อควรระวังเรื่องแรงดัน การจำกัดหรือลดทอนปริมาณการไหล ควรทำผ่านตัววาล์วปีกผีเสื้อเท่านั้น ส่วนการตั้งค่าแรงดันอ้างอิงให้ไปปรับที่ตัวควบคุมแรงดัน (Pressure Regulator) แยกต่างหาก
อุปกรณ์ระบบควบคุมเตาเผาอุตสาหกรรม 5 รุ่นยอดฮิต แบรนด์ DUNGS
แบรนด์ DUNGS (Karl Dungs GmbH & Co. KG) เป็นหนึ่งในผู้นำระดับโลกด้านเทคโนโลยีความปลอดภัยและระบบควบคุมการเผาไหม้ (Combustion Controls) สำหรับเตาเผาอุตสาหกรรม (Industrial Burners) และระบบทำความร้อน อุปกรณ์ของ DUNGS ได้รับความนิยมอย่างมากในด้านความแม่นยำ ทนทาน และได้มาตรฐานความปลอดภัยระดับสากล
ชุดวาล์วแก๊สอเนกประสงค์ (Gas MultiBloc) ซีรีส์ MB-DLE
- ลักษณะ เป็นชุดวาล์วแก๊สที่รวมฟังก์ชันหลายอย่างไว้ในตัวเดียว (Compact Unit) ประกอบด้วยตัวกรอง (Filter), วาล์วควบคุมแรงดัน (Regulator), และวาล์วโซลินอยด์คู่ (Double Solenoid Valves) ช่วยประหยัดพื้นที่ในการติดตั้ง มีระบบการเปิดแบบช้าๆ (Slow opening) เพื่อป้องกันการกระชากของแรงดันแก๊สตอนเริ่มจุดระเบิด และสามารถตั้งค่าจังหวะการเปิดหลัก (Main stroke) ได้อย่างละเอียด
- เหมาะสำหรับ ระบบหัวเผาแก๊ส (Gas Burners) ในเตาอบอุตสาหกรรม เตาหลอม หม้อไอน้ำ (Boilers) และระบบทำความร้อนที่ต้องการความปลอดภัยและการควบคุมแรงดันแก๊สที่แม่นยำในพื้นที่ติดตั้งจำกัด

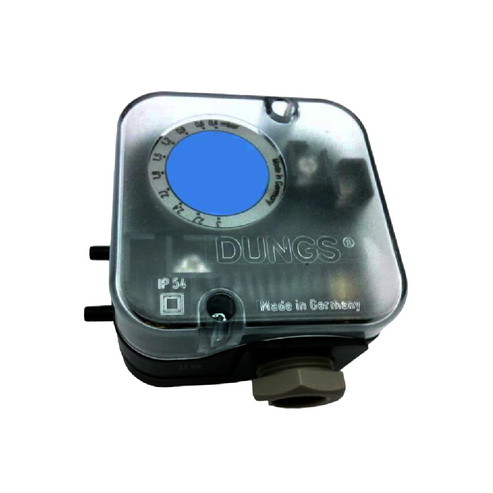

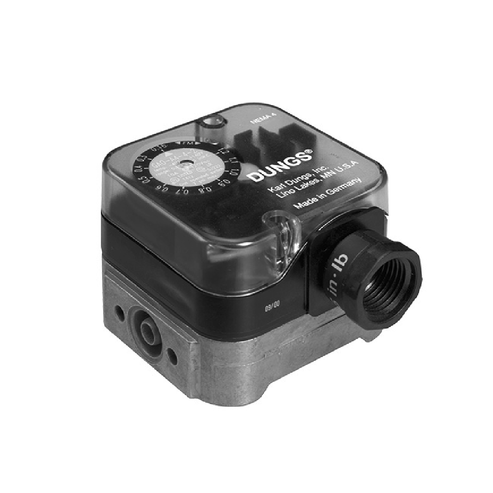

สวิตช์ควบคุมแรงดัน (Pressure Switch) ซีรีส์ GW...A5 / GW...A6
- ลักษณะ สวิตช์แรงดันขนาดกะทัดรัดที่ออกแบบมาเพื่อตรวจจับและตัดต่อวงจรเมื่อแรงดันแก๊สหรืออากาศมีการเปลี่ยนแปลงเกินหรือต่ำกว่าค่าที่ตั้งไว้ (Overpressure / Underpressure) มีหน้าสัมผัสสวิตช์ที่ทนทาน ปรับตั้งค่าจุดตัดการทำงาน (Switching point) ได้ง่ายผ่านหน้าปัดแบบหมุนที่มีสเกลชัดเจน รองรับทั้งก๊าซชีวภาพและก๊าซธรรมชาติ
- เหมาะสำหรับ การตรวจสอบแรงดันอากาศพัดลมเป่า (Air pressure monitoring) และการป้องกันแรงดันแก๊สตกหรือพุ่งสูงเกินกำหนดในระบบเตาเผาอุตสาหกรรม เพื่อสั่งหยุดการทำงานของหัวเผาเมื่อเกิดสภาวะผิดปกติ

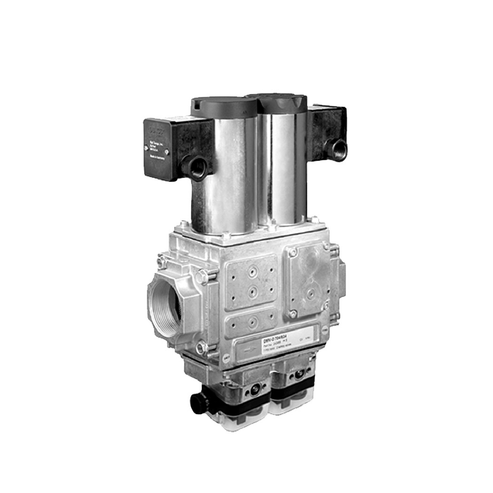

ชุดวาล์วโซลินอยด์คู่ (Double Solenoid Valve) ซีรีส์ DMV-D / DMV-DLE
- ลักษณะ ประกอบด้วยวาล์วแก๊สอัตโนมัติ 2 ตัวที่จัดวางแบบอนุกรมในโครงสร้างเดียวกัน (Two single-stage solenoid valves) ทำให้มีอัตราการไหลสูงและสูญเสียแรงดันต่ำ (Low pressure drop) โครงสร้างแข็งแรงทนทานต่อการใช้งานหนัก รุ่น DLE จะมาพร้อมฟังก์ชันการเปิดแบบปรับหน่วงเวลา (Adjustable slow opening) เพื่อการจุดระเบิดที่นุ่มนวล
- เหมาะสำหรับ การควบคุมการจ่ายและตัดก๊าซเชื้อเพลิงหลักในระบบหัวเผาขนาดกลางถึงขนาดใหญ่ เครื่องกำเนิดความร้อน และระบบเตาอบที่ต้องปฏิบัติตามมาตรฐานความปลอดภัยด้านการตัดแก๊สแบบคู่ (Double shut-off)
อุปกรณ์ทดสอบการรั่วซึมของวาล์ว (Valve Proving System) ซีรีส์ VPS 504
- ลักษณะ ระบบตรวจสอบความสมบูรณ์ของชุดวาล์วแก๊สทำงานแบบอัตโนมัติ ทำหน้าที่ทดสอบการรั่วซึมของวาล์วโซลินอยด์ทั้งสองตัวก่อนที่หัวเผาจะเริ่มทำงาน (Pre-purge) หรือหลังจากการทำงานเสร็จสิ้น โดยใช้ปั๊มขนาดเล็กในตัวสร้างแรงดันเข้าไปในท่อระหว่างวาล์ว หากตรวจพบการรั่วไหลที่ทำให้แรงดันตก ระบบจะส่งสัญญาณล็อกการทำงานทันที (Lockout)
- เหมาะสำหรับ เตาเผาอุตสาหกรรมขนาดใหญ่ หม้อไอน้ำ และระบบทำความร้อนที่ใช้หัวเผากำลังการผลิตสูง ซึ่งมาตรฐานความปลอดภัย (เช่น EN 1643) บังคับให้ต้องมีการตรวจสอบการรั่วของวาล์วก่อนการจุดระเบิดทุกครั้ง

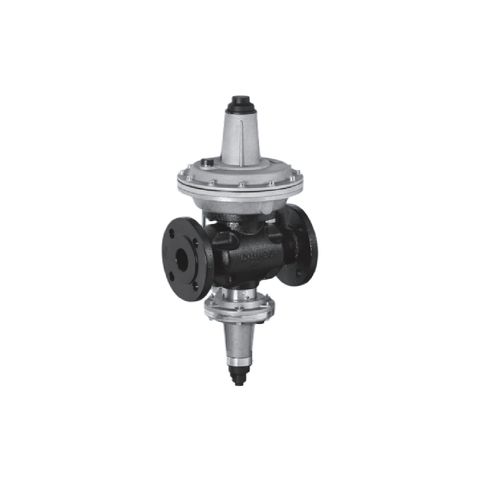

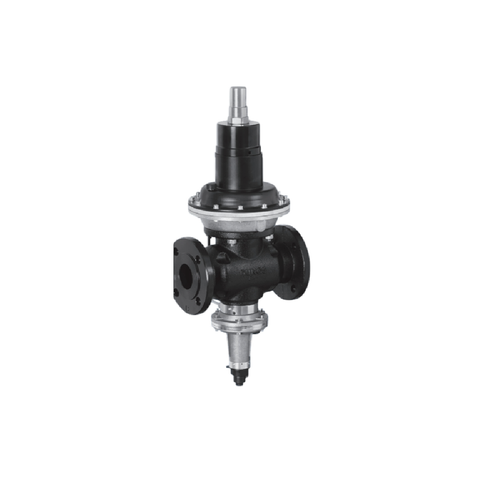

อุปกรณ์ปรับลดและรักษาระดับแรงดันแก๊ส (Gas Pressure Regulator) ซีรีส์ FRS
- ลักษณะ เรกูเลเตอร์ควบคุมแรงดันแก๊สที่มีความแม่นยำสูง โครงสร้างมีแผ่นไดอะแฟรมสำหรับชดเชยแรงดัน (Internal sensor for pressure compensation) ทำให้สามารถรักษาระดับแรงดันขาออกให้คงที่ได้อย่างสม่ำเสมอ แม้แรงดันขาเข้าจะเกิดความผันผวนหรืออัตราการไหลของแก๊สจะเปลี่ยนแปลง รองรับการทำงานในสภาวะที่มีปริมาณการใช้เชื้อเพลิงแปรผัน
- เหมาะสำหรับ การปรับลดแรงดันแก๊สจากท่อเมนให้เหลือแรงดันใช้งานที่เหมาะสมก่อนจ่ายเข้าสู่หัวเผา เหมาะสำหรับเตาหลอมโลหะ เตาเผาเซรามิก และกระบวนการทางความร้อนที่ต้องการเปลวไฟคงที่เพื่อควบคุมอุณหภูมิการผลิตอย่างเคร่งครัด แบรนด์ DUNGS
บอลวาล์วสำหรับงานระบบแก๊ส แบรนด์ DUNGS
บอลวาล์วสำหรับงานระบบแก๊ส แบรนด์ DUNGS (DUNGS Gas Ball Valves) ซึ่งถือเป็นอุปกรณ์ควบคุมและตัดต่อการไหลของแก๊สที่มีความสำคัญอย่างมากในระบบอุตสาหกรรม โดยจัดเรียงเนื้อหาให้อ่านง่าย สวยงาม และครอบคลุมรายละเอียดสำคัญทั้งหมด
ทำความรู้จักกับบอลวาล์วแก๊ส DUNGS
บอลวาล์วแก๊สจาก DUNGS (แบรนด์ชั้นนำด้านเทคโนโลยีควบคุมความปลอดภัยระบบเผาไหม้จากประเทศเยอรมนี) เป็นอุปกรณ์ที่ออกแบบมาโดยเฉพาะเพื่อทำหน้าที่ ควบคุมการปิด-เปิดแบบแมนนวล (Manual Shut-off) และตัดตอนการไหลของแก๊ส ในระบบท่อก๊าซและเตาเผาอุตสาหกรรม จุดเด่นคือการออกแบบที่เน้นความแข็งแรงทนทาน (Rugged design) และใช้งานง่าย ปลอดภัยสูง ทำให้ได้รับความไว้วางใจในระดับสากล
ข้อมูลทางเทคนิคและวัสดุที่โดดเด่น (Technical Specs & Materials)
บอลวาล์ว DUNGS (โดยเฉพาะตระกูล KH Series) มาพร้อมสเปกที่ตอบโจทย์งานอุตสาหกรรมหนักได้อย่างมีประสิทธิภาพ
- การทนแรงดัน (Max Operating Pressure) รองรับแรงดันได้สูงสุด 5 bar (500 kPa) สำหรับรุ่นเกลียว และสูงถึง 16 bar (1,600 kPa) สำหรับรุ่นหน้าแปลน
- รช่วงอุณหภูมิการใช้งาน สามารถทนทานในสภาพแวดล้อมตั้งแต่ -20 °C ถึง +60 °C
- วัสดุคุณภาพสูง โครงสร้าง (Housing) ผลิตจากทองเหลืองเคลือบโครเมียม และเหล็กหล่อเหนียว (Spheroidal graphite cast iron)
- ระบบซีล (Seal) ใช้ซีลลูกบอลแบบ PTFE (เทฟลอน) ที่มีความทนทานและป้องกันการรั่วซึมของแก๊สได้เป็นอย่างดี
การประยุกต์ใช้งานในระบบอุตสาหกรรม (Industrial Applications)
บอลวาล์วแก๊สแบรนด์นี้ ไม่ได้จำกัดแค่การใช้งานกับแก๊สเพียงอย่างเดียว แต่ยังมีความยืดหยุ่นสูง
- ความหลากหลายของตัวกลาง ออกแบบมาให้เหมาะกับกลุ่มแก๊สประเภท 1, 2, 3 (Gases of families 1, 2, 3) และแก๊สธรรมชาติที่มีสถานะเป็นกลาง นอกจากนี้ยังรองรับ อากาศ, น้ำ รวมถึงน้ำมันเชื้อเพลิงได้
- การเชื่อมต่อในระบบ บอลวาล์วของ DUNGS เป็นอุปกรณ์พื้นฐานที่ "ต้องมี" ในชุดท่อส่งแก๊ส (Gas train) ทั่วไป และสามารถทำงานร่วมกับชุดควบคุมก๊าซอัตโนมัติอย่างชุด DUNGS GasMultiBloc® ได้อย่างสมบูรณ์แบบ
รุ่นและรูปแบบการเชื่อมต่อ (Models & Connections)
เพื่อให้ครอบคลุมหน้างานทุกรูปแบบและขนาดท่อที่แตกต่างกัน DUNGS จึงแบ่งซีรีส์วาล์วหลักๆ ตามการติดตั้งดังนี้
- ซีรีส์ KH 50… II (รุ่นเกลียวใน / เกลียวใน) ขนาดยอดนิยมตั้งแต่ Rp ¼ นิ้ว ถึง Rp 2 นิ้ว

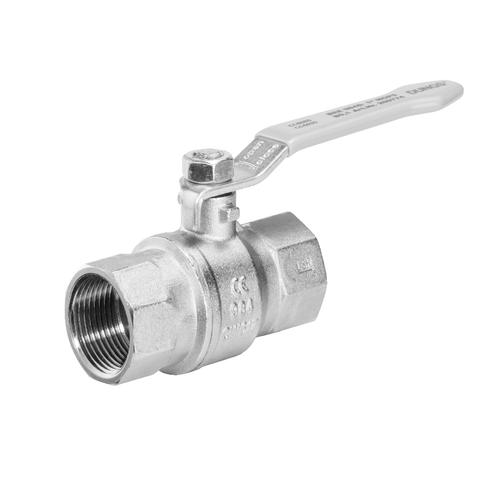

- ซีรีส์ KH 50… IA (รุ่นเกลียวใน / เกลียวนอก) ขนาด Rp ¼ ถึง Rp 2 นิ้ว ช่วยเพิ่มความยืดหยุ่นในการต่อท่อเข้ากับอุปกรณ์อื่นโดยไม่ต้องพึ่งอุปกรณ์แปลงเกลียว

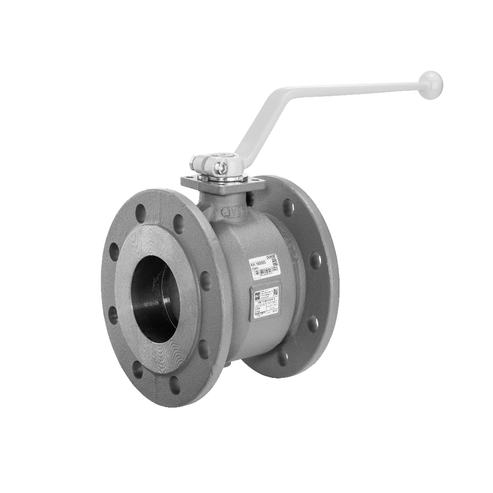

- ซีรีส์ KH 160… (รุ่นหน้าแปลน / Flanged) สำหรับท่อเมนขนาดใหญ่ รองรับตั้งแต่ DN 25 ไปจนถึง DN 200 เหมาะสำหรับโรงงานอุตสาหกรรมที่ใช้ปริมาณแก๊สสูง
ทำไมถึงควรเลือกใช้บอลวาล์วแบรนด์ DUNGS?
- ความปลอดภัยระดับโลก (Global Standards) ได้รับการรับรองมาตรฐานยุโรป (EU-Type Examination Certificate) เช่น มาตรฐานระบบก๊าซ EU-Gas Appliances Regulation และ EU-Pressure Equipment Directive
- ติดตั้งได้อิสระ (Flexible Installation) สามารถติดตั้งในตำแหน่งหรือทิศทางใดก็ได้ (Installation position: Any) ช่วยให้วิศวกรจัดวางเลย์เอาต์ (Layout) ของหน้างานที่มีพื้นที่จำกัดได้ง่ายขึ้น
- การบำรุงรักษาต่ำ ทนทานยาวนาน ด้วยการเลือกใช้วัสดุเกรดพรีเมียม จึงลดความเสี่ยงที่วาล์วจะติดขัดหรือรั่วซึม ช่วยยกระดับความปลอดภัยให้ทั้งผู้ปฏิบัติงานและโรงงาน
