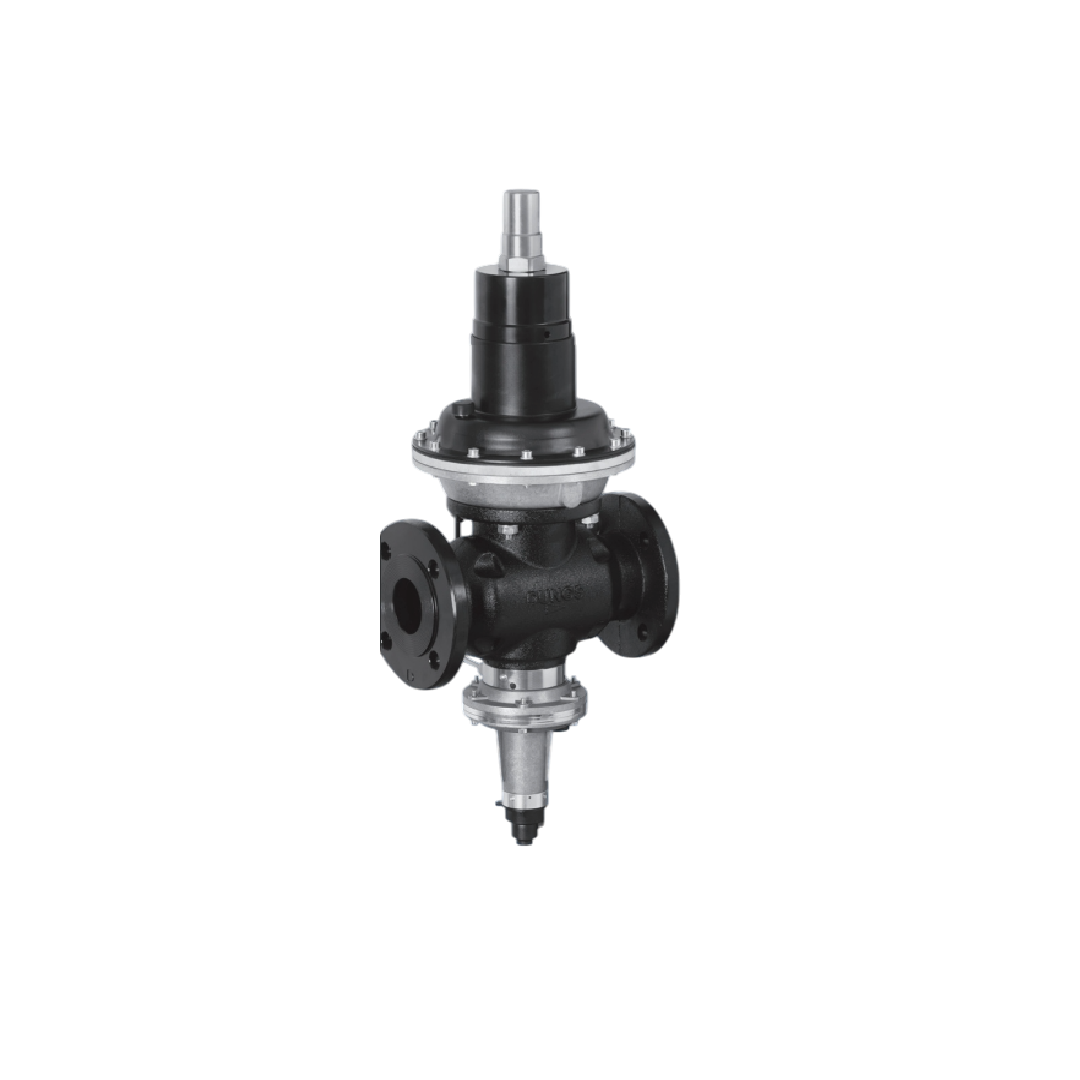

Dungs Medium Pressure Regulator FRM-NOC 100040 UHD

Dungs Medium Pressure Regulator FRM-NOC 100040 UHD เรกูเลเตอร์ควบคุมแรงดันก๊าซแบบหน้าแปลน DN 40 รุ่นย่านแรงดันขาออกสูงพิเศษ (UHD) จากแบรนด์ DUNGS รองรับแรงดันขาเข้าได้สูงสุด 10 bar และปรับตั้งแรงดันขาออกได้ตั้งแต่ 1,000 ถึง 4,000 mbar ตอบโจทย์งานวิศวกรรมความร้อนและระบบหัวเผาอุตสาหกรรมขนาดใหญ่ที่ต้องการทั้งปริมาณก๊าซมากและแรงดันปลายทางระดับสูง กลไกไร้ระบบชดเชยแรงดันขาเข้าช่วยให้การตอบสนองเป็นไปอย่างรวดเร็วทันใจ เหมาะอย่างยิ่งสำหรับระบบที่มีแรงดันก๊าซขาเข้าคงที่

คุณสมบัติ

• อุปกรณ์ควบคุมแรงดันก๊าซแบบหน้าแปลน DN 40 รุ่น UHD ที่ปรับตั้งแรงดันขาออกได้สูงถึง 1,000 - 4,000 mbar
• รับแรงดันขาเข้าสูงสุดได้ 10 bar ตอบโจทย์สถานีลดแรงดันและระบบหัวเผาขนาดใหญ่ที่ใช้แรงดันก๊าซระดับสูง
• กลไกสปริงโหลดทำงานโดยตรงโดยไม่มีการหน่วงเวลา ช่วยรักษาแรงดันปลายทางให้คงที่แม้โหลดกระชาก
• รองรับการปรับแต่งขนาด Orifice ภายในให้สอดคล้องกับความต้องการปริมาณก๊าซของระบบได้อย่างยืดหยุ่น
• โครงสร้างแบบ Modular เปิดโอกาสให้ประกอบชุด Safety Shut-Off Valve (SAV) เข้ากับตัววาล์วได้โดยง่าย

ข้อมูลจำเพาะ

• พอร์ตเชื่อมต่อแบบหน้าจานขนาด DN 40 (PN 25 / ANSI 150 lbs)
• รองรับแรงดันขาเข้าสูงสุดตามสเปกที่ 1,000 kPa หรือ 10 bar
• ย่านการตั้งค่าแรงดันขาออกระดับสูงพิเศษ (UHD): 1,000 ถึง 4,000 mbar (1 ถึง 4 bar)
• ไม่มีชุดวาล์วตัดก๊าซ SAV ในตัวเครื่อง มาพร้อมระบบ Internal Pulse (และรองรับออปชัน External Pulse)
• โครงสร้างตัวถัง Cast Iron และแผ่นไดอะแฟรม NBR ทนทานต่อก๊าซตระกูลที่ 1, 2 และ 3 ตามมาตรฐาน EN 437

Type	Connection	Version	Accuracy class* [AC]	Closing pressure class* [SG]	Outlet pressure range Wd	Monitoring depression SAV	Monitoring over-pressure SAV
						Wdu	Wdo
FRM-NOC 100040 UHD	DN 40	UHD	5 %	10 %	1 000-4 000 mbar 400-1 600 "W.C.	-	-

ข้อมูลทางเทคนิค

• ปรับตั้งค่าแรงดันก๊าซขาออกในย่านสูงพิเศษ (UHD) ได้ตั้งแต่ 1,000 ถึง 4,000 mbar บนตัวเรือนหน้าแปลนขนาด DN 40
• ทนแรงดันขาเข้าได้สูงสุด 1,000 kPa (10 bar) ให้ความแม่นยำในการควบคุมระดับ AC 5 และกลุ่มแรงดันปิดสนิทระดับ SG 10
• โครงสร้างแบบไม่มีวาล์ว SAV มาพร้อมชุดสปริงกำลังสูงสำหรับรองรับแรงดันขาออกระดับ 1 ถึง 4 bar อย่างมีเสถียรภาพ
• รองรับขนาดรู Orifice ตั้งแต่ 10 ถึง 25 มิลลิเมตร ตอบโจทย์ระบบหัวเผาอุตสาหกรรมแบบ Pulse Firing ที่ต้องการแรงดันก๊าซสูง
• ผลิตตามมาตรฐานอุปกรณ์แรงดันยุโรป ทนต่ออุณหภูมิการทำงาน -20 °C ถึง +60 °C และรองรับก๊าซที่ไม่กัดกร่อนทุกชนิด

เอกสารข้อมูล

Dungs Medium Pressure Regulator FRM-NOC 100040 UHD Data Sheet
