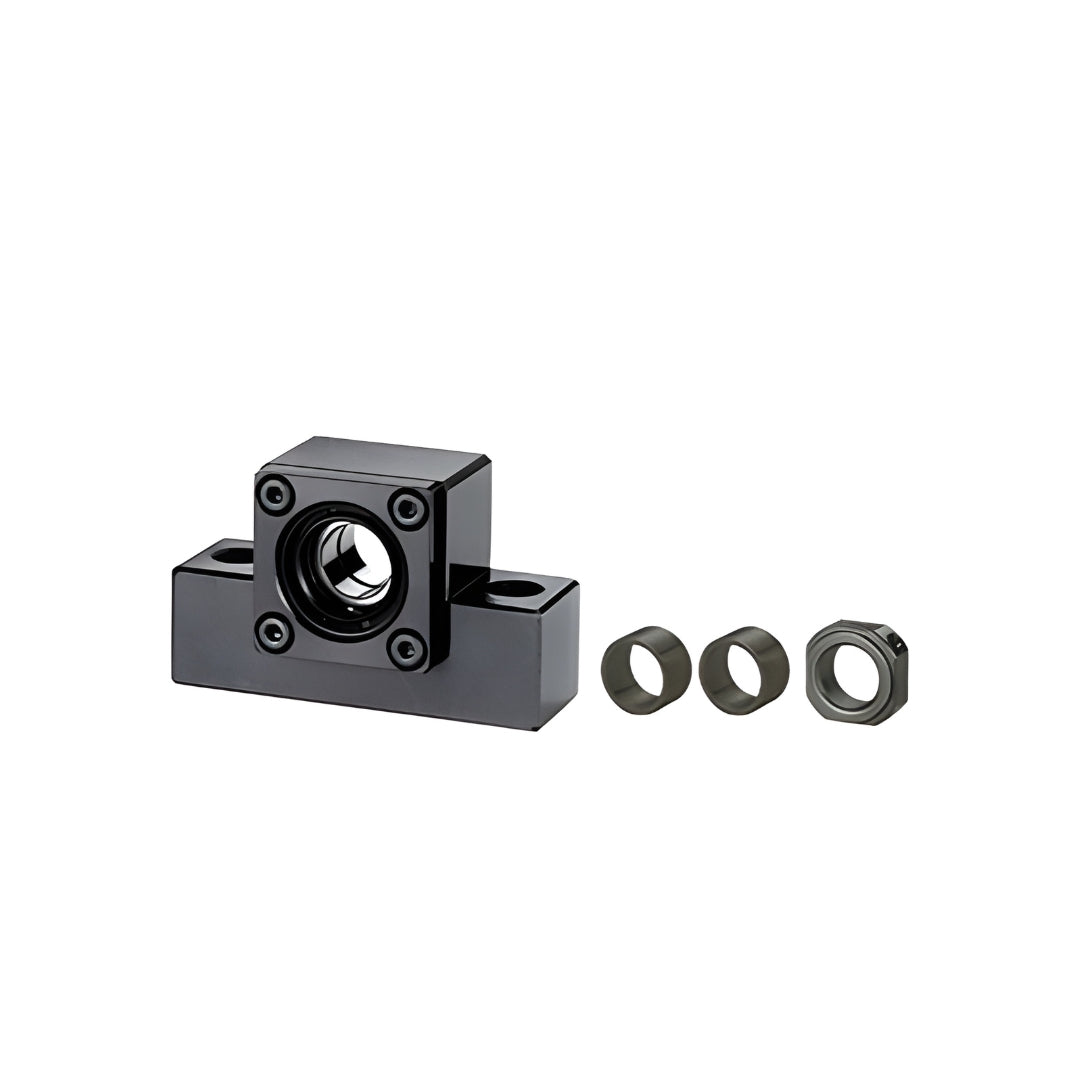

ซัพพอร์ตยูนิต Support Unit NSB code EK15

เป็นอุปกรณ์เสริมในระบบส่งกำลังเชิงกล (Linear Motion) ที่ออกแบบมาเพื่อรองรับและประคองปลายของ Ballscrew หรือ Leadscrew ให้หมุนได้อย่างราบรื่นและเที่ยงตรง โดยภายในตลับลูกปืนจะถูกประกอบมาสำเร็จรูปพร้อมใช้งานจากโรงงาน ช่วยลดความยุ่งยากในการติดตั้งและตั้งศูนย์ ตัวเสื้อผลิตจากวัสดุที่มีความแข็งแรงทนทานต่อแรงบิดและแรงกระทำซ้ำๆ จึงเป็นส่วนประกอบสำคัญที่ช่วยยืดอายุการใช้งานของเครื่องจักร ลดการสั่นสะเทือน และเพิ่มประสิทธิภาพในการเคลื่อนที่ของระบบ CNC หรือแขนกลอุตสาหกรรมได้อย่างดีเยี่ยม

คุณสมบัติ

• ประกอบด้วยลูกกลิ้งเข็มอยู่ภายในวงแหวนรอบนอกที่มีผนังหนา
• ออกแบบมาสำหรับการหมุนของวงแหวนรอบนอก
• มีค่าสัมประสิทธิ์แรงเสียดทานต่ำและสามารถรับแรงกระทำได้สูง
• ก้าน (Stud) มีเกลียวหรือส่วนที่ลดหลั่นกันเพื่อความสะดวกในการติดตั้ง
• มีความแข็งเกร็งและความแม่นยำสูง
• มีรุ่นที่ผลิตจากสเตนเลสสตีล ซึ่งทนทานต่อการกัดกร่อนได้ดีเยี่ยม เหมาะสำหรับสภาพแวดล้อมที่ไม่สามารถใช้น้ำมันได้ หรือมีน้ำกระเซ็น และในห้องคลีนรูม
• รุ่นที่มีรังรั้งลูกกลิ้ง (Caged type) จะมีค่าสัมประสิทธิ์แรงเสียดทานต่ำและเหมาะสำหรับการหมุนด้วยความเร็วสูง
• รุ่นที่ใส่ลูกกลิ้งเต็ม (Full complement type) เหมาะสำหรับการรับน้ำหนักมากที่ความเร็วรอบต่ำ
• ผิวด้านนอกของวงแหวนรอบนอกมีทั้งแบบโค้ง (Crowned) ที่ช่วยลดแรงกดที่ขอบอันเกิดจากข้อผิดพลาดในการติดตั้ง และแบบทรงกระบอก (Cylindrical) ที่มีพื้นที่สัมผัสมาก เหมาะสำหรับการรับแรงสูง
• ออกแบบมาสำหรับการหมุนของวงแหวนรอบนอก
• มีค่าสัมประสิทธิ์แรงเสียดทานต่ำและสามารถรับแรงกระทำได้สูง
• ก้าน (Stud) มีเกลียวหรือส่วนที่ลดหลั่นกันเพื่อความสะดวกในการติดตั้ง
• มีความแข็งเกร็งและความแม่นยำสูง
• มีรุ่นที่ผลิตจากสเตนเลสสตีล ซึ่งทนทานต่อการกัดกร่อนได้ดีเยี่ยม เหมาะสำหรับสภาพแวดล้อมที่ไม่สามารถใช้น้ำมันได้ หรือมีน้ำกระเซ็น และในห้องคลีนรูม
• รุ่นที่มีรังรั้งลูกกลิ้ง (Caged type) จะมีค่าสัมประสิทธิ์แรงเสียดทานต่ำและเหมาะสำหรับการหมุนด้วยความเร็วสูง
• รุ่นที่ใส่ลูกกลิ้งเต็ม (Full complement type) เหมาะสำหรับการรับน้ำหนักมากที่ความเร็วรอบต่ำ
• ผิวด้านนอกของวงแหวนรอบนอกมีทั้งแบบโค้ง (Crowned) ที่ช่วยลดแรงกดที่ขอบอันเกิดจากข้อผิดพลาดในการติดตั้ง และแบบทรงกระบอก (Cylindrical) ที่มีพื้นที่สัมผัสมาก เหมาะสำหรับการรับแรงสูง

ข้อมูลจำเพาะ

• ประเภท (Types): มีหลายประเภท เช่น Standard Type, Eccentric Type, Solid Eccentric Stud Type, Thrust Disk Type, Easy Mounting Type, Cylindrical Roller Type, C-Lube Cam Followers, Miniature Type และ Inch series
• วัสดุ (Materials): ผลิตจากเหล็กกล้าคาร์บอนสูง (High carbon steel) และสเตนเลสสตีล (Stainless steel)
• หัวก้าน (Stud Head): รูหกเหลี่ยม (Hex Hole), รูหกเหลี่ยมคู่ (Double Hex Hole) หรือ ร่องไขควง (screwdriver slot)
• โครงสร้างซีล (Seal structure): แบบไม่มีซีล (Shield type), แบบมีซีล (Sealed type) และแบบมีซีลกันรุน (Sealed type with ThrustDisk Seals)
• รูปทรงของวงแหวนรอบนอก (Shape of outer ring): แบบโค้ง (Crowned outer ring) และแบบทรงกระบอก (Cylindrical outer ring)
• อุณหภูมิการใช้งาน (Operating Temperature): โดยทั่วไปอยู่ในช่วง -20°C ถึง +120°C แต่อุณหภูมิสูงสุดที่ยอมรับได้จะแตกต่างกันไปตามรุ่น (เช่น รุ่น C-Lube ใช้ได้ระหว่าง -15°C ถึง 80°C)
• วัสดุ (Materials): ผลิตจากเหล็กกล้าคาร์บอนสูง (High carbon steel) และสเตนเลสสตีล (Stainless steel)
• หัวก้าน (Stud Head): รูหกเหลี่ยม (Hex Hole), รูหกเหลี่ยมคู่ (Double Hex Hole) หรือ ร่องไขควง (screwdriver slot)
• โครงสร้างซีล (Seal structure): แบบไม่มีซีล (Shield type), แบบมีซีล (Sealed type) และแบบมีซีลกันรุน (Sealed type with ThrustDisk Seals)
• รูปทรงของวงแหวนรอบนอก (Shape of outer ring): แบบโค้ง (Crowned outer ring) และแบบทรงกระบอก (Cylindrical outer ring)
• อุณหภูมิการใช้งาน (Operating Temperature): โดยทั่วไปอยู่ในช่วง -20°C ถึง +120°C แต่อุณหภูมิสูงสุดที่ยอมรับได้จะแตกต่างกันไปตามรุ่น (เช่น รุ่น C-Lube ใช้ได้ระหว่าง -15°C ถึง 80°C)

ข้อมูลทางเทคนิค

型號 Model No.	軸徑 Shaft diameter d1	L	L1	L2	L3	B	H	b ±0.02	h ±0.02	B1	H1	P	X	Y	Z	M	T
EK06	6	20	5.5	22	3.5	42	25	21	13	18	20	30	5.5	9.5	11	M3	12
EK08	8	23	7	26	4	52	32	26	17	25	26	38	6.6	11	12	M3	14
EK10	10	24	6	31.5	6	70	43	35	25	36	24	52	9	-	-	M4	16
EK12	12	24	6	31.5	6	70	43	35	25	36	24	52	9	-	-	M4	19
EK15	15	25	6	36	5	80	49	40	30	41	25	60	11	-	-	M4	22
EK20	20	42	10	50	10	95	58	47.5	30	56	25	75	11	-	-	M4	30

• ประเภทของซัพพอร์ตยูนิต (Main Types) โดยปกติจะแบ่งออกเป็น 2 ฝั่งตามหน้าที่การทำงาน: Fixed Side (ฝั่งยึดแน่น) มักใช้รหัส BK, FK, EK ฝั่งนี้จะประกอบด้วยตลับลูกปืนเม็ดกลมสัมผัสเชิงมุม (Angular Contact Bearings) เพื่อรับทั้งแรงรัศมีและแรงแกน (ป้องกันไม่ให้สกรูขยับไปมา)Supported Side (ฝั่งประคอง) มักใช้รหัส BF, FF, EF ฝั่งนี้จะใช้ตลับลูกปืนเม็ดกลมร่องลึกธรรมดา (Deep Groove Ball Bearing) เพื่อประคองปลายอีกด้านและยอมให้มีการขยายตัวจากความร้อนได้เล็กน้อย
• รูปทรงและการติดตั้ง (Shapes & Mounting) การเลือกทรงต้องดูจากพื้นที่การติดตั้งเป็นหลัก Square Type (ทรงเหลี่ยม) รหัส BK/BF หรือ EK/EF เหมาะสำหรับการติดตั้งบนพื้นผิวราบ (Base Mounting) Round Type (ทรงกลม/หน้าแปลน) รหัส FK/FF เหมาะสำหรับการติดตั้งแบบเสียบทะลุผนังเครื่องจักร (Flange Mounting)
• ส่วนประกอบสำคัญภายใน Bearings (ตลับลูกปืน) หัวใจสำคัญคือตลับลูกปืนที่อยู่ข้างใน โดยเฉพาะฝั่ง Fixed Side ที่ต้องมีความแม่นยำสูง (P0 หรือ P5 เกรด) Oil Seals แผ่นซีลกันฝุ่นและสิ่งสกปรก เพื่อยืดอายุการใช้งานของจาระบีและลูกปืน Lock Nut น็อตล็อคความละเอียดสูงที่ใช้ยึดตลับลูกปืนเข้ากับเพลาบอลสกรู Spacer แหวนรองที่ช่วยกำหนดระยะ Preload ให้กับลูกปืน
• ค่าความแม่นยำ (Accuracy Grades) ซัพพอร์ตยูนิตมีเกรดความแม่นยำที่ต้องเลือกให้สอดคล้องกับตัวบอลสกรู Grade C3, C5 สำหรับงานที่ต้องการความแม่นยำสูง (Precision Grade) Grade C7, C10 สำหรับงานทั่วไป (Rolled Grade)
• วัสดุและการเคลือบผิว (Materials) Housing ส่วนใหญ่ออกแบบมาจากเหล็กกล้าคาร์บอน (Carbon Steel) ที่มีความแข็งแรงสูง Surface Treatment มักมีการชุบผิวแบบ Black Oxide (รมดำ) เพื่อป้องกันสนิม หรือในบางรุ่นอาจเป็นเหล็กหล่อหรืออลูมิเนียมตามลักษณะงาน
