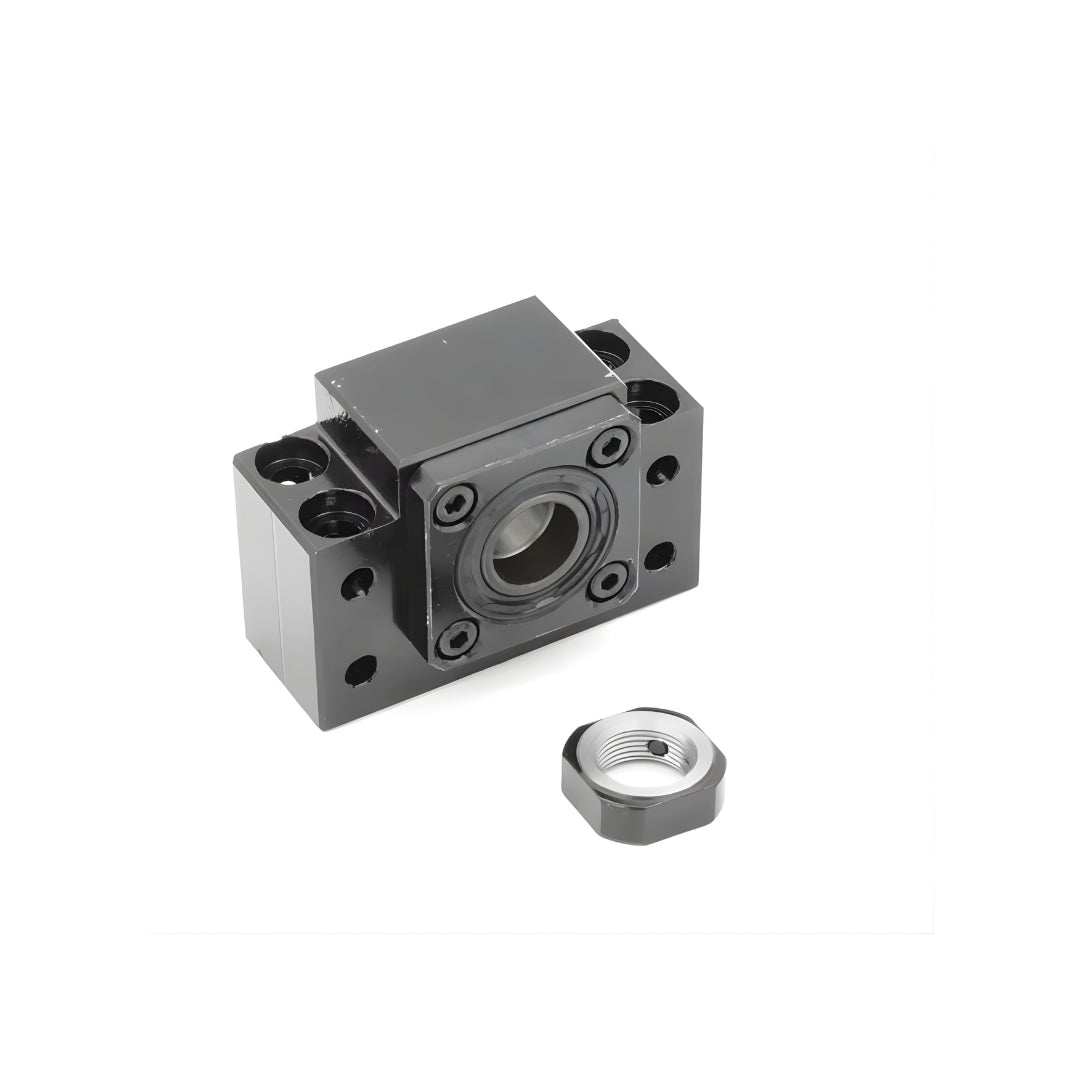

ซัพพอร์ตยูนิต Support Unit NSB code BK10

เป็นอุปกรณ์เสริมในระบบส่งกำลังเชิงกล (Linear Motion) ที่ออกแบบมาเพื่อรองรับและประคองปลายของ Ballscrew หรือ Leadscrew ให้หมุนได้อย่างราบรื่นและเที่ยงตรง โดยภายในตลับลูกปืนจะถูกประกอบมาสำเร็จรูปพร้อมใช้งานจากโรงงาน ช่วยลดความยุ่งยากในการติดตั้งและตั้งศูนย์ ตัวเสื้อผลิตจากวัสดุที่มีความแข็งแรงทนทานต่อแรงบิดและแรงกระทำซ้ำๆ จึงเป็นส่วนประกอบสำคัญที่ช่วยยืดอายุการใช้งานของเครื่องจักร ลดการสั่นสะเทือน และเพิ่มประสิทธิภาพในการเคลื่อนที่ของระบบ CNC หรือแขนกลอุตสาหกรรมได้อย่างดีเยี่ยม

คุณสมบัติ

• ประกอบด้วยลูกกลิ้งเข็มอยู่ภายในวงแหวนรอบนอกที่มีผนังหนา
• ออกแบบมาสำหรับการหมุนของวงแหวนรอบนอก
• มีค่าสัมประสิทธิ์แรงเสียดทานต่ำและสามารถรับแรงกระทำได้สูง
• ก้าน (Stud) มีเกลียวหรือส่วนที่ลดหลั่นกันเพื่อความสะดวกในการติดตั้ง
• มีความแข็งเกร็งและความแม่นยำสูง
• มีรุ่นที่ผลิตจากสเตนเลสสตีล ซึ่งทนทานต่อการกัดกร่อนได้ดีเยี่ยม เหมาะสำหรับสภาพแวดล้อมที่ไม่สามารถใช้น้ำมันได้ หรือมีน้ำกระเซ็น และในห้องคลีนรูม
• รุ่นที่มีรังรั้งลูกกลิ้ง (Caged type) จะมีค่าสัมประสิทธิ์แรงเสียดทานต่ำและเหมาะสำหรับการหมุนด้วยความเร็วสูง
• รุ่นที่ใส่ลูกกลิ้งเต็ม (Full complement type) เหมาะสำหรับการรับน้ำหนักมากที่ความเร็วรอบต่ำ
• ผิวด้านนอกของวงแหวนรอบนอกมีทั้งแบบโค้ง (Crowned) ที่ช่วยลดแรงกดที่ขอบอันเกิดจากข้อผิดพลาดในการติดตั้ง และแบบทรงกระบอก (Cylindrical) ที่มีพื้นที่สัมผัสมาก เหมาะสำหรับการรับแรงสูง
• ออกแบบมาสำหรับการหมุนของวงแหวนรอบนอก
• มีค่าสัมประสิทธิ์แรงเสียดทานต่ำและสามารถรับแรงกระทำได้สูง
• ก้าน (Stud) มีเกลียวหรือส่วนที่ลดหลั่นกันเพื่อความสะดวกในการติดตั้ง
• มีความแข็งเกร็งและความแม่นยำสูง
• มีรุ่นที่ผลิตจากสเตนเลสสตีล ซึ่งทนทานต่อการกัดกร่อนได้ดีเยี่ยม เหมาะสำหรับสภาพแวดล้อมที่ไม่สามารถใช้น้ำมันได้ หรือมีน้ำกระเซ็น และในห้องคลีนรูม
• รุ่นที่มีรังรั้งลูกกลิ้ง (Caged type) จะมีค่าสัมประสิทธิ์แรงเสียดทานต่ำและเหมาะสำหรับการหมุนด้วยความเร็วสูง
• รุ่นที่ใส่ลูกกลิ้งเต็ม (Full complement type) เหมาะสำหรับการรับน้ำหนักมากที่ความเร็วรอบต่ำ
• ผิวด้านนอกของวงแหวนรอบนอกมีทั้งแบบโค้ง (Crowned) ที่ช่วยลดแรงกดที่ขอบอันเกิดจากข้อผิดพลาดในการติดตั้ง และแบบทรงกระบอก (Cylindrical) ที่มีพื้นที่สัมผัสมาก เหมาะสำหรับการรับแรงสูง

ข้อมูลจำเพาะ

• ประเภท (Types): มีหลายประเภท เช่น Standard Type, Eccentric Type, Solid Eccentric Stud Type, Thrust Disk Type, Easy Mounting Type, Cylindrical Roller Type, C-Lube Cam Followers, Miniature Type และ Inch series
• วัสดุ (Materials): ผลิตจากเหล็กกล้าคาร์บอนสูง (High carbon steel) และสเตนเลสสตีล (Stainless steel)
• หัวก้าน (Stud Head): รูหกเหลี่ยม (Hex Hole), รูหกเหลี่ยมคู่ (Double Hex Hole) หรือ ร่องไขควง (screwdriver slot)
• โครงสร้างซีล (Seal structure): แบบไม่มีซีล (Shield type), แบบมีซีล (Sealed type) และแบบมีซีลกันรุน (Sealed type with ThrustDisk Seals)
• รูปทรงของวงแหวนรอบนอก (Shape of outer ring): แบบโค้ง (Crowned outer ring) และแบบทรงกระบอก (Cylindrical outer ring)
• อุณหภูมิการใช้งาน (Operating Temperature): โดยทั่วไปอยู่ในช่วง -20°C ถึง +120°C แต่อุณหภูมิสูงสุดที่ยอมรับได้จะแตกต่างกันไปตามรุ่น (เช่น รุ่น C-Lube ใช้ได้ระหว่าง -15°C ถึง 80°C)
• วัสดุ (Materials): ผลิตจากเหล็กกล้าคาร์บอนสูง (High carbon steel) และสเตนเลสสตีล (Stainless steel)
• หัวก้าน (Stud Head): รูหกเหลี่ยม (Hex Hole), รูหกเหลี่ยมคู่ (Double Hex Hole) หรือ ร่องไขควง (screwdriver slot)
• โครงสร้างซีล (Seal structure): แบบไม่มีซีล (Shield type), แบบมีซีล (Sealed type) และแบบมีซีลกันรุน (Sealed type with ThrustDisk Seals)
• รูปทรงของวงแหวนรอบนอก (Shape of outer ring): แบบโค้ง (Crowned outer ring) และแบบทรงกระบอก (Cylindrical outer ring)
• อุณหภูมิการใช้งาน (Operating Temperature): โดยทั่วไปอยู่ในช่วง -20°C ถึง +120°C แต่อุณหภูมิสูงสุดที่ยอมรับได้จะแตกต่างกันไปตามรุ่น (เช่น รุ่น C-Lube ใช้ได้ระหว่าง -15°C ถึง 80°C)

Model No.	Shaft diameter d1	L	L1	L2	L3	B	H	b ±0.02	h ±0.02	B1	H1	P	C1	C2	X	Y	Z	M	T	E	dz
BK10	10	25	5	31.5	5	60	39	30	22	34	32.5	46	13	6	6.6	11	5	M4	16	15	5.5
BK12	12	25	5	31.5	5	60	43	30	25	34	32.5	46	13	6	6.6	11	1.5	M4	19	18	5.5
BK15	15	27	6	34	6	70	48	35	28	40	38	54	15	6	6.6	11	6.5	M4	22	18	5.5
BK17	17	35	9	44	7	86	64	43	39	50	55	68	19	8	9	14	8.5	M4	24	28	6.6
BK20	20	35	8	43	8	88	60	44	34	52	50	70	19	8	9	14	8.5	M4	30	22	6.6
BK25	25	42	12	54	9	106	80	53	48	64	70	85	22	10	11	17.5	11	M5	35	33	9
BK30	30	45	14	61	9	128	89	64	51	76	78	102	23	11	14	20	13	M6	40	33	11
BK35	35	50	14	67	12	140	96	70	52	88	79	114	26	12	14	20	13	M8	50	35	11
BK40	40	61	18	76	15	160	110	80	60	100	90	130	33	14	18	26	17	M8	50	37	14

ข้อมูลทางเทคนิค

• ประเภทของซัพพอร์ตยูนิต (Main Types) โดยปกติจะแบ่งออกเป็น 2 ฝั่งตามหน้าที่การทำงาน: Fixed Side (ฝั่งยึดแน่น) มักใช้รหัส BK, FK, EK ฝั่งนี้จะประกอบด้วยตลับลูกปืนเม็ดกลมสัมผัสเชิงมุม (Angular Contact Bearings) เพื่อรับทั้งแรงรัศมีและแรงแกน (ป้องกันไม่ให้สกรูขยับไปมา)Supported Side (ฝั่งประคอง) มักใช้รหัส BF, FF, EF ฝั่งนี้จะใช้ตลับลูกปืนเม็ดกลมร่องลึกธรรมดา (Deep Groove Ball Bearing) เพื่อประคองปลายอีกด้านและยอมให้มีการขยายตัวจากความร้อนได้เล็กน้อย
• รูปทรงและการติดตั้ง (Shapes & Mounting) การเลือกทรงต้องดูจากพื้นที่การติดตั้งเป็นหลัก Square Type (ทรงเหลี่ยม) รหัส BK/BF หรือ EK/EF เหมาะสำหรับการติดตั้งบนพื้นผิวราบ (Base Mounting) Round Type (ทรงกลม/หน้าแปลน) รหัส FK/FF เหมาะสำหรับการติดตั้งแบบเสียบทะลุผนังเครื่องจักร (Flange Mounting)
• ส่วนประกอบสำคัญภายใน Bearings (ตลับลูกปืน) หัวใจสำคัญคือตลับลูกปืนที่อยู่ข้างใน โดยเฉพาะฝั่ง Fixed Side ที่ต้องมีความแม่นยำสูง (P0 หรือ P5 เกรด) Oil Seals แผ่นซีลกันฝุ่นและสิ่งสกปรก เพื่อยืดอายุการใช้งานของจาระบีและลูกปืน Lock Nut น็อตล็อคความละเอียดสูงที่ใช้ยึดตลับลูกปืนเข้ากับเพลาบอลสกรู Spacer แหวนรองที่ช่วยกำหนดระยะ Preload ให้กับลูกปืน
• ค่าความแม่นยำ (Accuracy Grades) ซัพพอร์ตยูนิตมีเกรดความแม่นยำที่ต้องเลือกให้สอดคล้องกับตัวบอลสกรู Grade C3, C5 สำหรับงานที่ต้องการความแม่นยำสูง (Precision Grade) Grade C7, C10 สำหรับงานทั่วไป (Rolled Grade)
• วัสดุและการเคลือบผิว (Materials) Housing ส่วนใหญ่ออกแบบมาจากเหล็กกล้าคาร์บอน (Carbon Steel) ที่มีความแข็งแรงสูง Surface Treatment มักมีการชุบผิวแบบ Black Oxide (รมดำ) เพื่อป้องกันสนิม หรือในบางรุ่นอาจเป็นเหล็กหล่อหรืออลูมิเนียมตามลักษณะงาน

เอกสารข้อมูล

ซัพพอร์ตยูนิต Support Unit NSB code BK10 Data Sheet
