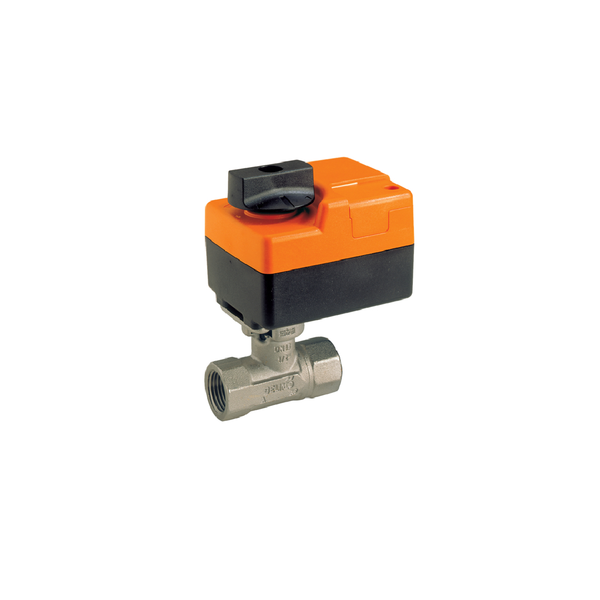

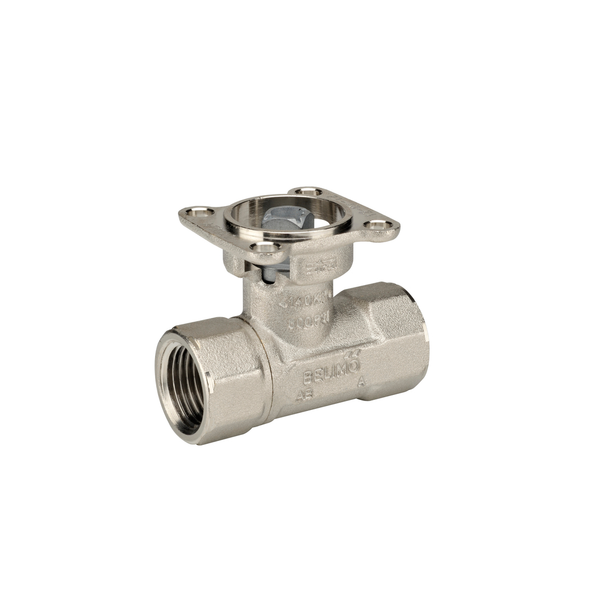

Characterized Control Valve (CCV) จาก Belimo: นวัตกรรมที่ช่วยยกระดับระบบควบคุมอัตราการไหล
ทำไมต้องเป็น Characterized Control Valve (CCV)?
ในระบบปรับอากาศ (HVAC) และระบบควบคุมของเหลวในโรงงานอุตสาหกรรม การควบคุมอัตราการไหลให้สัมพันธ์กับความต้องการความร้อนหรือความเย็นเป็นเรื่องท้าทาย Belimo ได้ปฏิวัติวงการด้วยการนำข้อดีของ Ball Valve ที่สามารถปิดกั้นน้ำได้สนิท (Bubble-tight shut-off) มาผสานกับ Characterizing Disc (แผ่นจานออกแบบพิเศษ) ที่อยู่ภายใน
นวัตกรรมนี้ช่วยปรับพฤติกรรมการไหลให้เป็นแบบ Equal Percentage (อัตราการไหลเพิ่มขึ้นในสัดส่วนที่เท่ากันเมื่อเปิดวาล์ว) ซึ่งโดยปกติคุณสมบัตินี้จะพบได้เฉพาะใน Globe Valve ที่มีราคาแพงและน้ำหนักมากเท่านั้น CCV จาก Belimo จึงตอบโจทย์ทั้งความแม่นยำในการควบคุม และช่วยลดต้นทุนในการติดตั้งได้อย่างมีนัยสำคัญ
จุดเด่นที่ทำให้ Characterized Control Valve (CCV) จาก Belimo แตกต่าง
- ปิดสนิทไร้การรั่วซึม (Zero Leakage) ลดการสูญเสียพลังงานในระบบเมื่อไม่มีความจำเป็นต้องใช้งาน ด้วยคุณสมบัติ Bubble-tight
- ควบคุมได้อย่างแม่นยำ แผ่น Characterizing Disc ช่วยแก้ปัญหา "การกระชากของน้ำ" (Water Hammer) และทำให้วาล์วตอบสนองต่อระบบควบคุมอัตโนมัติได้อย่างสมูท
- ทนทานต่อแรงดัน (High Close-off Pressure) มอเตอร์และตัววาล์วถูกออกแบบมาให้สู้กับแรงดันน้ำสูงๆ ในระบบขนาดใหญ่ได้โดยที่วาล์วยังทำงานได้ปกติ
- ประหยัดพื้นที่และน้ำหนักเบา ขนาดกะทัดรัดกว่า Globe Valve แบบดั้งเดิม ทำให้การดูแลรักษาและการติดตั้งในพื้นที่แคบเป็นเรื่องง่าย
การประยุกต์ใช้งาน (Applications)
วาล์ว CCV จาก Belimo เหมาะอย่างยิ่งสำหรับการใช้งานร่วมกับเครื่องส่งลมเย็น (AHU), Fan Coil Units (FCU), และระบบแลกเปลี่ยนความร้อน (Heat Exchangers) ที่ต้องการเสถียรภาพสูง หากคุณกำลังมองหาโซลูชันที่ช่วยลดค่าใช้จ่ายด้านพลังงานในระยะยาว CCV คือตัวเลือกที่คุ้มค่าที่สุด
Characterized Control Valve (CCV) แบรนด์ Belimo แตกต่างจาก Ball Valve และ Globe Valve ทั่วไปอย่างไร?
แบรนด์ Belimo เป็นผู้คิดค้นและริเริ่มพัฒนา Characterized Control Valve (CCV) ขึ้นมา โดยมีจุดประสงค์เพื่อนำข้อดีของทั้ง Ball Valve และ Globe Valve มารวมกัน และแก้ปัญหาที่เป็นจุดอ่อนของวาล์วทั้งสองประเภท
ความแตกต่างระหว่าง Belimo CCV กับ Ball Valve ทั่วไป
แม้ว่าหน้าตาภายนอกและโครงสร้างพื้นฐานของ CCV จะมาจากบอลวาล์ว แต่การใช้งานต่างกันอย่างสิ้นเชิง
- Ball Valve ทั่วไป ออกแบบมาเพื่องาน "เปิดสุด-ปิดสุด" (On/Off) เท่านั้น เพราะเวลาเริ่มเปิดวาล์วเพียงเล็กน้อย น้ำจะพุ่งทะลักออกมากะทันหัน ทำให้ไม่สามารถนำมาใช้ "หรี่" หรือควบคุมปริมาณน้ำให้คงที่ได้
- Belimo CCV มีการเพิ่มชิ้นส่วนพิเศษคือ แผ่นดิสก์ (Characterized Disc) รูปตัว V หรือ U เข้าไปในลูกบอล เพื่อบังคับทิศทางและจำกัดปริมาณน้ำ ทำให้เมื่อค่อยๆ เปิดวาล์ว น้ำจะถูกปล่อยออกมาเป็นสัดส่วนที่แม่นยำและราบรื่น (Equal Percentage) ทำให้สามารถนำไปใช้ในงานควบคุมอุณหภูมิที่ต้องการความละเอียดสูงได้
ความแตกต่างระหว่าง Belimo CCV กับ Ball Valve ทั่วไป

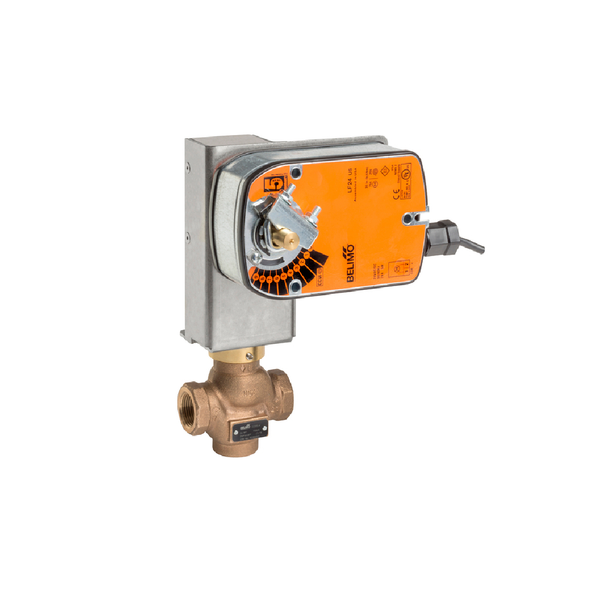

ในอดีต Globe Valve คือพระเอกของงานที่ต้องการหรี่ควบคุม (Modulating) แต่ Belimo CCV ถูกพัฒนามาเพื่อลบจุดอ่อนของ Globe Valve
- การปิดสนิท 100% Globe Valve มักมีปัญหาปิดน้ำไม่สนิท 100% เมื่อใช้งานไปสักพัก (มี Allowable Leakage) แต่ CCV ใช้โครงสร้างการซีลแบบบอลวาล์ว จึงปิดได้สนิทสมบูรณ์แบบ (Bubble-tight shut-off) หมดปัญหาน้ำเย็นรั่วไหลตอนที่ไม่ได้เดินเครื่อง
- ขนาดหัวขับ (Actuator) และต้นทุน Globe Valve ใช้การกดก้านวาล์วลงไปตรงๆ เพื่อสู้กับแรงดันน้ำ ทำให้ต้องใช้หัวขับขนาดใหญ่และราคาแพงมาก ในขณะที่ CCV ใช้กลไก "การหมุน" ซึ่งใช้แรงบิดน้อยกว่ามาก ทำให้สามารถใช้หัวขับตัวเล็กกว่าได้ ช่วยประหยัดต้นทุนรวมของชุดวาล์วลงไปได้มหาศาล
- ขนาดและน้ำหนัก Globe Valve ตัวใหญ่ เทอะทะ และหนักมาก ในขณะที่ CCV มีขนาดกะทัดรัด น้ำหนักเบา ติดตั้งในพื้นที่แคบเหนือฝ้าเพดานได้สบาย
- อัตราการไหล (Cv) ในขนาดท่อที่เท่ากัน ท่อภายในของ CCV โล่งกว่า Globe Valve ทำให้น้ำไหลผ่านได้มากกว่า บ่อยครั้งที่คุณสามารถเลือกซื้อ CCV ที่มี "ขนาดเล็กกว่าท่อเดิม 1 ไซส์" มาใช้แทน Globe Valve ตัวเดิมได้เลย ซึ่งยิ่งช่วยประหยัดงบประมาณ
อัปเกรดระบบ HVAC เดิม (Retrofit) ด้วยวาล์ว CCV: การลงทุนที่คุ้มค่าด้วยค่าใช้จ่ายด้านพลังงานที่ลดลง
การอัปเกรดหรือปรับปรุงระบบปรับอากาศขนาดใหญ่ (HVAC) ในอาคารเก่า (Retrofit) ถือเป็นหนึ่งในกลยุทธ์สำคัญสำหรับผู้บริหารจัดการอาคารที่ต้องการลดต้นทุนค่าพลังงานในระยะยาว ปัญหาหลักที่มักพบในระบบเดิมคือการเสื่อมสภาพของวาล์วควบคุมแบบเก่า เช่น Globe Valve ที่เมื่อผ่านการใช้งานมานาน มักจะมีปัญหาการปิดไม่สนิท (Leakage) ทำให้เกิดการรั่วไหลของน้ำเย็นหรือน้ำร้อนเข้าไปในระบบตลอดเวลาแม้ว่าจะไม่มีความต้องการทำความเย็นในขณะนั้นก็ตาม ปรากฏการณ์นี้เรียกว่า "Phantom Cooling" หรือการสูญเสียพลังงานแฝง ซึ่งเป็นตัวการสำคัญที่ทำให้เครื่องทำความเย็น (Chiller) และปั๊มน้ำต้องทำงานหนักเกินความจำเป็น
การตัดสินใจเปลี่ยนมาใช้ Characterized Control Valve (CCV) ในงาน Retrofit ถือเป็นการลงทุนที่คุ้มค่าและมีระยะเวลาคืนทุน (ROI) ที่รวดเร็วมาก ด้วยจุดเด่นของ CCV ที่มีโครงสร้างการซีลรอบลูกบอล ทำให้สามารถปิดกั้นของไหลได้สนิท 100% (Bubble-Tight Shut-Off) หมดปัญหาการรั่วไหลของพลังงานโดยสิ้นเชิง นอกจากนี้ คุณสมบัติการควบคุมอัตราการไหลแบบ Equal Percentage ด้วยแผ่นดิสก์พิเศษ (Characterized Disc) ยังช่วยให้ระบบสามารถรักษาอุณหภูมิในพื้นที่ได้อย่างเสถียรและแม่นยำ ไม่เกิดการทำความเย็นที่มากเกินความจำเป็น (Overcooling) ซึ่งช่วยลดภาระโหลดของเครื่อง Chiller ได้อย่างมีนัยสำคัญ
ในด้านการปฏิบัติงานจริง CCV ยังตอบโจทย์งานปรับปรุงอาคารเก่าได้อย่างยอดเยี่ยม เนื่องจากตัวเรือนมีขนาดกะทัดรัดและน้ำหนักเบากว่าวาล์วแบบดั้งเดิม ทำให้ช่างสามารถถอดเปลี่ยนในพื้นที่แคบหรือห้องเครื่องที่มีข้อจำกัดด้านพื้นที่ได้อย่างรวดเร็ว ยิ่งไปกว่านั้น กลไกการทำงานของ CCV ที่ใช้แรงบิด (Torque) ต่ำ ยังช่วยให้สามารถใช้ร่วมกับ Actuator (หัวขับวาล์ว) ขนาดเล็กที่กินไฟน้อยและมีราคาประหยัดกว่า เมื่อนำผลประหยัดทั้งจากการลดภาระของ Chiller, ลดการใช้ไฟของปั๊มน้ำ และต้นทุนชุดหัวขับที่ถูกลงมารวมกัน การเปลี่ยนมาใช้ CCV จึงเป็นการยกระดับประสิทธิภาพพลังงานของอาคารให้ตอบโจทย์มาตรฐาน Green Building ได้อย่างเป็นรูปธรรม
8 เหตุผลสำคัญที่คุณควรเปลี่ยนมาใช้ Characterized Control Valve (CCV) จาก Belimo ในโปรเจกต์ต่อไป
หากคุณกำลังวางแผนโปรเจกต์ระบบ HVAC หรือระบบอุตสาหกรรม การเลือกวาล์วควบคุมถือเป็นการตัดสินใจที่ส่งผลต่อประสิทธิภาพตลอดอายุการใช้งานของระบบ และนี่คือ 8 เหตุผลสำคัญที่วิศวกรและผู้บริหารโครงการต่างหันมาเลือกใช้ Characterized Control Valve (CCV) จากแบรนด์ผู้คิดค้นนวัตกรรมอย่าง Belimo แทนการใช้วาล์วแบบดั้งเดิม
1. ปิดสนิทสมบูรณ์แบบ ไร้การรั่วซึม 100% (Zero Leakage)
- แก้ปัญหาเดิม: Globe Valve ทั่วไปมักมีน้ำรั่วซึม (Allowable Leakage) เล็ดลอดได้เมื่อวาล์วปิดสุด
- เทคโนโลยีของ CCV: ใช้ซีลแบบบอลวาล์วที่ออกแบบมาเป็นพิเศษ ให้การปิดกั้นน้ำระดับ Bubble-Tight Shut-Off
- ประโยชน์ที่ได้รับ: ป้องกันการสูญเสียพลังงานความเย็นหรือความร้อนไปอย่างเปล่าประโยชน์ (Phantom Cooling) ช่วยลดภาระของเครื่องทำความเย็นได้อย่างเด็ดขาด
2. ควบคุมอุณหภูมิได้อย่างแม่นยำและเสถียรที่สุด
- การออกแบบแผ่นดิสก์: ใช้แผ่นดิสก์ (Characterized Disc) รูปตัว V หรือ U ที่เป็นเอกสิทธิ์ของ Belimo
- ลักษณะการไหล: สร้างอัตราการไหลแบบสัดส่วนคงที่ (Equal Percentage) ซึ่งสอดคล้องกับการแลกเปลี่ยนความร้อนของคอยล์น้ำเย็นพอดี
- ประโยชน์ที่ได้รับ: อุณหภูมิห้องมีความเสถียรสูง ไม่เกิดการสวิงขึ้นลงรุนแรง ไม่ปล่อยน้ำเย็นมากเกินความจำเป็นในตอนที่เริ่มเปิดวาล์ว
3. ลดขนาดและต้นทุนของ Actuator (หัวขับ) ได้อย่างเห็นผล
- กลไกการหมุน: CCV ใช้กลไกการเปิด-ปิดแบบหมุน (Rotary) ซึ่งไม่ต้องออกแรงกดสู้กับแรงดันน้ำโดยตรง
- ใช้แรงบิดต่ำ: ต้องการแรงบิด (Torque) ในการทำงานต่ำกว่า Globe Valve ที่เป็นกลไกแบบกดขึ้นลง (Linear)
- ประโยชน์ที่ได้รับ: สามารถจับคู่กับ Actuator ที่มีขนาดเล็กลง กินไฟน้อยลง ช่วยประหยัดงบประมาณโครงการได้อย่างมหาศาล
4. ขนาดกะทัดรัด น้ำหนักเบา ติดตั้งง่ายดาย
- ดีไซน์กะทัดรัด: ตัวเรือนมีขนาดเล็กกว่า Globe Valve ในขนาดท่อที่เท่ากัน
- ประหยัดพื้นที่: เหมาะอย่างยิ่งสำหรับหน้างานที่มีพื้นที่จำกัด เช่น การติดตั้งเหนือฝ้าเพดาน หรือในช่องชาร์ปของอาคาร
- ประโยชน์ที่ได้รับ: ช่างทำงานได้สะดวก รวดเร็ว ลดระยะเวลาในการติดตั้ง และไม่ต้องสร้างโครงสร้างรองรับน้ำหนักวาล์วขนาดใหญ่
5. อัตราการไหล (Cv Value) สูงกว่า ช่วยลดต้นทุนวาล์ว
- ช่องทางน้ำโล่งกว่า: โครงสร้างภายในของ CCV ยอมให้น้ำไหลผ่านได้สะดวกกว่าวาล์วประเภทอื่น
- ค่า Cv สูง: ทำให้มีค่าสัมประสิทธิ์การไหล (Cv Value) สูงกว่าวาล์วคู่แข่งในขนาดท่อเดียวกัน
- ประโยชน์ที่ได้รับ: วิศวกรสามารถเลือกใช้ CCV ที่มีขนาดเล็กกว่าท่อเดิม 1 ไซส์ (Downsizing) ได้ ซึ่งช่วยลดค่าใช้จ่ายในการซื้อวาล์วลงไปได้อีก
6. ทนแรงดันตกคร่อมสูง หมดกังวลเรื่องท่อสั่น
- โครงสร้างทนทาน: การออกแบบลูกบอลและก้านวาล์วมีความกระชับและแข็งแรงสูง
- รับแรงดันได้ดี: ทนต่อแรงดันปิดสุด (Close-Off Pressure) ได้สูงมาก
- ประโยชน์ที่ได้รับ: ไม่เกิดปัญหาเสียงดัง น้ำกระแทก (Water Hammer) หรือท่อสั่น แม้ในระบบอาคารขนาดใหญ่ที่มีแรงดันปั๊มน้ำสูง
7. การบำรุงรักษาต่ำ ใช้งานได้ยาวนาน (Low Maintenance)
- ลดการสึกหรอ: มีชิ้นส่วนที่ต้องเคลื่อนไหวน้อยกว่า และใช้นวัตกรรมซีลที่ช่วยลดการเสียดสีขณะหมุน
- ทนทานต่อการใช้งาน: อายุการใช้งานยาวนานกว่า Globe Valve แบบดั้งเดิม
- ประโยชน์ที่ได้รับ: ไม่ต้องคอยซ่อมบำรุงหรือเปลี่ยนซีลบ่อยๆ ช่วยลดค่าใช้จ่ายในการดูแลรักษาระบบ (OPEX) ในระยะยาว
8. เชื่อมต่อระบบอัตโนมัติ (BMS) ได้อย่างไร้รอยต่อ
- รองรับทุกสัญญาณ: ทำงานร่วมกับ Actuator ได้อย่างสมบูรณ์แบบ รองรับสัญญาณควบคุมทุกชนิด (0-10V, 4-20mA, On/Off)
- พร้อมสำหรับยุคดิจิทัล: วาล์วของ Belimo สามารถเชื่อมต่อเข้ากับระบบบริหารจัดการอาคารอัตโนมัติ (BMS/BAS) ได้ทันที
- ประโยชน์ที่ได้รับ: ผู้ดูแลอาคารสามารถควบคุม ตรวจสอบสถานะ และเก็บข้อมูลการทำงานของวาล์วแต่ละตัวได้แบบเรียลไทม์
สรุปสั้นๆ สำหรับ Characterized Control Valve (CCV) จาก Belimo
Belimo ในฐานะผู้คิดค้นนวัตกรรม CCV ได้รวมจุดเด่นของ Ball Valve (ปิดสนิท 100%) และ Globe Valve (หรี่ควบคุมแม่นยำ) เข้าด้วยกัน ผ่านแผ่นดิสก์ (Characterized Disc) ที่เป็นเอกสิทธิ์เฉพาะ
- กันรั่วซึม 100% ปิดน้ำได้เด็ดขาด หมดปัญหาการสูญเสียพลังงานแฝง
- ควบคุมเสถียร ปรับหรี่อุณหภูมิได้แม่นยำและตอบสนองได้ราบรื่น (Equal Percentage)
- ประหยัดต้นทุน วาล์วใช้แรงบิดน้อย ทำให้สามารถจับคู่กับหัวขับ (Actuator) ขนาดเล็กของ Belimo ได้ในราคาที่ถูกลง
- ขนาดกะทัดรัด น้ำหนักเบา ประหยัดพื้นที่ติดตั้ง และน้ำไหลผ่านได้ดีกว่า (ค่า Cv สูง)
วาล์ว CCV คู่กับหัวขับจากแบรนด์ Belimo คือการลงทุนที่คุ้มค่า คืนทุนไว และช่วยยกระดับมาตรฐานการประหยัดพลังงานในระบบ HVAC ได้อย่างเห็นผลชัดเจนครับ
