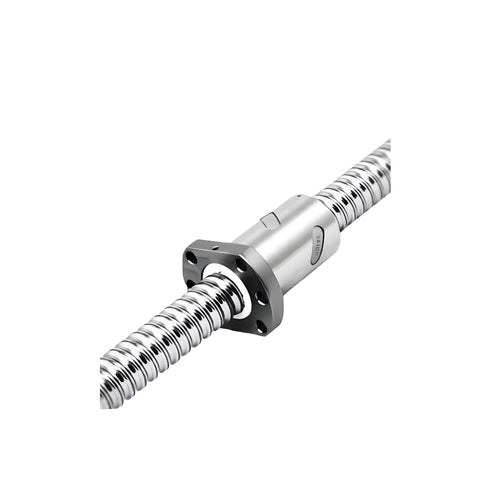

ทำความรู้จัก Ball Screw CSK มาตรฐานไต้หวันกับการยกระดับอุตสาหกรรมไทย
การทำความรู้จักกับ Ball Screw (บอลสกรู) จากแบรนด์ CSK ซึ่งเป็นมาตรฐานระดับสูงจากไต้หวัน ถือเป็นเรื่องสำคัญสำหรับผู้ประกอบการและวิศวกรไทย เพราะอุปกรณ์ตัวนี้คือ "หัวใจ" ของการขับเคลื่อนเครื่องจักรที่ต้องการความแม่นยำสูง CSK เป็นผู้เชี่ยวชาญด้านอุปกรณ์ Linear Motion จากไต้หวัน โดย Ball Screw ของเขามีหน้าที่เปลี่ยนการเคลื่อนที่แบบ "หมุน" (Rotation) ให้เป็นการเคลื่อนที่แบบ "เส้นตรง" (Linear Motion) โดยใช้ลูกปืนเหล็กกล้าหมุนวนอยู่ภายในน็อต เพื่อลดแรงเสียดทาน
ทำไมต้อง “มาตรฐานไต้หวัน” (Taiwan Standard)?
- Precision สูง (C5–C7) ค่าความคลาดเคลื่อนต่ำ เหมาะกับงานที่ต้องการความละเอียดระดับสูง เช่น CNC และ Automation
- ทนทาน ใช้งานยาว (High Durability) ผลิตจากเหล็กอัลลอยด์ชุบแข็ง รองรับการทำงานต่อเนื่อง 24 ชั่วโมง
- ลื่นไหล ประหยัดพลังงาน (Low Friction) ออกแบบร่องวิ่งแม่นยำ ลดแรงเสียดทาน ช่วยลดภาระมอเตอร์
ผลลัพธ์ต่ออุตสาหกรรมไทย
- คุณภาพระดับสากล ในราคาคุ้มค่าได้ Performance ใกล้เคียงยุโรป/ญี่ปุ่น แต่ต้นทุนต่ำกว่า
- มาตรฐานการผลิตสม่ำเสมอ ควบคุมคุณภาพดี ทำให้เครื่องจักรทำงานเสถียร
- เหมาะกับงานอุตสาหกรรมหลากหลายตั้งแต่เครื่องจักรทั่วไป ไปจนถึงงาน Precision สูง
จุดเด่นของ CSK ที่ยกระดับโรงงาน
จุดเด่นของ CSK ในการยกระดับโรงงานอุตสาหกรรมคือการผสานรวมเทคโนโลยี Smart Factory และระบบอัตโนมัติ (Automation) เข้ากับโครงสร้างพื้นฐานเดิมได้อย่างไร้รอยต่อ โดยมุ่งเน้นการใช้ระบบวิเคราะห์ข้อมูลแบบ Real-time เพื่อเพิ่มประสิทธิภาพการผลิตและลดความสูญเสียในกระบวนการ (Lean Manufacturing) ซึ่งช่วยให้ผู้ประกอบการสามารถควบคุมต้นทุนและคาดการณ์บำรุงรักษาเครื่องจักรได้ล่วงหน้า นอกจากนี้ CSK ยังโดดเด่นด้านการออกแบบโซลูชันที่ปรับแต่งให้เข้ากับความต้องการเฉพาะของแต่ละอุตสาหกรรม พร้อมบริการหลังการขายที่เป็นมืออาชีพ ส่งผลให้โรงงานไม่เพียงแต่ทำงานได้รวดเร็วขึ้น แต่ยังมีความยืดหยุ่นและพร้อมรับมือกับการแข่งขันในยุค Digital Transformation ได้อย่างยั่งยืน
ความครอบคลุมของสายการผลิต (Comprehensive Product Range)
- รองรับ Automation / Industry 4.0เพิ่มความแม่นยำของตำแหน่ง (Positioning)ลดของเสียในการผลิต รองรับระบบ Robot และสายพานอัตโนมัติ
- ลดต้นทุนระยะยาว (Total Cost ต่ำลง)ลดการหยุดเครื่อง (Down-time) ลดความถี่ในการเปลี่ยนอะไหล่ค่าซ่อมบำรุงต่ำลงอย่างชัดเจน
- รองรับอุตสาหกรรมอนาคต (New S-Curve)EV / Medical / Semiconductor ต้องการความนิ่งและความละเอียดระดับไมครอน CSK ให้ความคุ้มค่าเมื่อเทียบกับแบรนด์พรีเมียม
เทคนิคการติดตั้ง บอลสกรู (Ball Screw) ให้ได้ระนาบ (Alignment) ที่สมบูรณ์แบบ
1) การเตรียมพื้นผิว (Surface Preparation)
- ตรวจสอบความเรียบใช้เครื่องมือวัดความละเอียดสูงเช็คพื้นผิวติดตั้ง (Mounting Base) ว่าไม่มีเศษครีบ (Burrs) หรือสนิม
- ติดตั้ง Guide Rail ก่อน ต้องติดตั้งและปรับระดับแนวรางสไลด์ (Linear Guides) ให้เสร็จสมบูรณ์และได้ระดับก่อนเสมอ เพราะจะใช้รางนี้เป็น "ตัวอ้างอิง" หลักในการตั้งแนวบอลสกรู
2) การหาแนวขนาน (Alignment Techniques)
- การใช้ Dial Indicator (วิธีมาตรฐาน) ยึดชุด Support Units (ด้าน Fixed และ Support) เข้ากับฐาน แต่ยังไม่ต้องขันน็อตจนแน่นสนิท ติดตั้ง Dial Indicator ไว้ที่บนตัว Nut หรือ Housing ของบอลสกรู เลื่อน Nut ไปยังตำแหน่งปลายสุดด้านหนึ่ง (ใกล้ Support Unit) แล้วเซ็ตค่า Dial เป็นศูนย์ค่อยๆ เลื่อน Nut ไปยังปลายอีกด้านหนึ่ง แล้วสังเกตค่าความเบี่ยงเบน ปรับจูน ขยับตำแหน่ง Support Unit จนกว่าค่า Dial Indicator จะนิ่งที่สุดตลอดระยะการเคลื่อนที่ (Tolerance ปกติควรน้อยกว่า 0.02 mm หรือตามสเปกของเครื่อง)
- การใช้ Dummy Block หรือ Precision Bushingใช้บล็อกนำศูนย์ที่มีขนาดพอดีกับเพลาบอลสกรู วางลงในตำแหน่งที่จะติดตั้ง เพื่อหาจุดศูนย์กลางที่ตรงกับแนวรางก่อนจะวางบอลสกรูจริงลงไป
3) ขั้นตอนการติดตั้งและขันแน่น (Tightening Sequence)
- Fixed Side First ขันยึดชุด Support Unit ฝั่งที่ติดกับมอเตอร์ (Fixed Side) ให้แน่นก่อน
- Move to Align เลื่อน Nut ไปให้ใกล้ฝั่ง Fixed Side มากที่สุด แล้วจึงขันยึด Nut เข้ากับ Saddle (ชิ้นงานที่ต้องการเคลื่อนที่)
- Support Side Last เลื่อน Nut ไปที่ปลายอีกด้าน (Support Side) เพื่อให้ตัวบอลสกรูช่วยจัดตำแหน่ง Support Unit ฝั่งท้ายให้ตรงแนวเองโดยธรรมชาติ จากนั้นจึงขันน็อตยึดฝั่ง Support ให้แน่น
4) ข้อควรระวังและเทคนิคเพิ่มเติม
- หลีกเลี่ยงการกระแทก บอลสกรูมีความแม่นยำสูง การเคาะแรงๆ อาจทำให้รางลูกปืนด้านในเสียหาย (Brinelling)
- Parallelism in 2 Planes อย่าลืมเช็คทั้ง แนวราบ (Horizontal) และ แนวดิ่ง (Vertical) เพราะบอลสกรูอาจจะขนานในมุมมองบน แต่ "เงย" หรือ "มุด" ในมุมมองด้านข้างได้
- Free Rotation หลังจากติดตั้งเสร็จ ลองใช้มือหมุนเพลาบอลสกรูดู มันควรจะหมุนได้ลื่นไหลสม่ำเสมอตลอดความยาว หากรู้สึกว่ามีจุดที่ "ตึง" แสดงว่าแนวระนาบยังมีปัญหา
จุดเด่นที่ทำให้ CSK แตกต่างจาก Ball Screw ทั่วไปในท้องตลาด
| คุณสมบัติ | Ball Screw ทั่วไป (Generic) | CSK Ball Screw |
|---|---|---|
ระบบหมุนเวียนลูกปืน |
ออกแบบมาตรฐาน อาจมีเสียงดัง |
ออกแบบพิเศษ (Smooth Return) ลดเสียงรบกวน |
ความแม่นยำ |
ดี⭐⭐⭐ |
ดีเยี่ยม ⭐⭐⭐⭐ |
ความเร็วในการเคลื่อนที่ |
⭐⭐ ปานกลาง |
⭐⭐⭐⭐ ดีเยี่ยม |
ความทนทาน |
⭐⭐ |
⭐⭐⭐⭐ | การป้องกันฝุ่น |
ซีลยางธรรมดา กันฝุ่นได้จำกัด |
ซีลคุณภาพสูง ป้องกันสิ่งแปลกปลอมเข้าในน็อตได้ดีเยี่ยม |
ความลื่นไหล |
ปานกลาง⭐⭐ |
ดีเยี่ยม ⭐⭐⭐⭐ |
ความแม่นยำระดับไมครอน โรงงานต้องใช้ Ball Screw เพื่อให้ได้ชิ้นงานที่มีความละเอียดสูง (High Positioning Accuracy)
ความแม่นยำระดับไมครอน (Micron - µm) หรือ 1 ในล้านเมตร เป็นมาตรฐานความเที่ยงตรงขั้นสูงที่โรงงานทั่วไปไม่สามารถผลิตได้ง่าย จำเป็นต้องใช้เครื่องจักรที่ติดตั้ง Ball Screw เกรดพรีเมียม เช่น Precision Ground Ball Screw ระดับ C0 - C3 เพื่อเปลี่ยนการหมุนของมอเตอร์ให้เป็นการเคลื่อนที่เชิงเส้นที่มีความแม่นยำสูง ลื่นไหล และมีค่าความคลาดเคลื่อนต่ำมาก เหมาะสำหรับอุตสาหกรรมที่ต้องการความละเอียดสูง เช่น เครื่อง CNC, Semiconductor, Robotics และระบบ Automation ระดับ Precision โดยจุดเด่นสำคัญคือการเคลื่อนที่ที่นิ่ง ลดแรงเสียดทาน และสามารถควบคุมตำแหน่งได้ละเอียดในระดับไมครอนอย่างมีเสถียรภาพ
1) อุตสาหกรรมเซมิคอนดักเตอร์และอิเล็กทรอนิกส์ (Semiconductor & Electronics)
- โรงงานผลิตชิป (Wafer Fabrication) การวางแผ่นเวเฟอร์เพื่อยิงเลเซอร์หรือพิมพ์วงจรต้องใช้ Ball Screw ที่มีความละเอียดสูงมาก
- เครื่อง Pick and Place เครื่องจักรที่หยิบจับชิ้นส่วน Microchip เล็กๆ ไปวางบนแผงวงจร (PCB) ด้วยความเร็วสูงแต่ต้องแม่นยำระดับไมครอนเพื่อให้ขาไอซีตรงกับจุดบัดกรี
เป็นกลุ่มที่ต้องการความละเอียดสูงสุด เพราะชิ้นส่วนมีขนาดเล็กกว่าเส้นผมมนุษย์
2) อุตสาหกรรมแม่พิมพ์และเครื่องมือกล (Mold & Die / CNC Machining)
- เเครื่อง CNC High-Speed Machining ใช้ Ball Screw เพื่อควบคุมตำแหน่งของดอกเอ็นมิล (End mill) ในการกัดโลหะให้ได้ผิวที่เรียบเนียน (Mirror Finish) โดยไม่ต้องขัดเพิ่ม
- เครื่อง Wire Cut EDM การตัดโลหะด้วยลวดไฟฟ้าที่ต้องเดินแนวตัดอย่างละเอียดแม่นยำเพื่อทำแม่พิมพ์ฉีดพลาสติกหรืองานปั๊มโลหะำ
หัวใจของการผลิตสินค้าแมสโปรดักส์คือ "แม่พิมพ์" ถ้าแม่พิมพ์คลาดเคลื่อน สินค้าหมื่นชิ้นที่ผลิตออกมาก็จะผิดเพี้ยนทั้งหมด
3) อุตสาหกรรมอุปกรณ์การแพทย์ (Medical Device Manufacturing)
- การผลิตข้อต่อเทียม/รากฟันเทียม ชิ้นส่วนเหล่านี้ต้องการความโค้งมนที่พอดีกับสรีระและผิวสัมผัสที่ละเอียดระดับไมครอน
- หุ่นยนต์ผ่าตัด (Surgical Robots) กลไกการเคลื่อนที่ของแขนหุ่นยนต์ใช้ Ball Screw เพื่อให้คุณหมอควบคุมการลงมีดได้แม่นยำกว่ามือมนุษย์
ชิ้นส่วนที่ใส่เข้าไปในร่างกายมนุษย์หรืออุปกรณ์ช่วยชีวิตคลาดเคลื่อนไม่ได้แม้แต่นิดเดียว
4) อุตสาหกรรมอากาศยานและอวกาศ (Aerospace)
- การผลิตชิ้นส่วนเครื่องยนต์เจ็ท ใบพัด Turbine ต้องมีความสมดุลและขนาดที่เป๊ะมากเพื่อทนต่อแรงเหวี่ยงและความร้อนสูง
- ระบบควบคุมการบิน (Actuators) ใช้ Ball Screw ในการปรับองศาปีกเครื่องบิน ซึ่งต้องตอบสนองไวและแม่นยำภายใต้สภาวะแรงกดดันมหาศาล
5) อุตสาหกรรมการวัดละเอียดและตรวจสอบ (Metrology & Inspection)
- เครื่อง CMM (Coordinate Measuring Machine) เป็นเครื่องมือวัดสามมิติที่ใช้ตรวจสอบชิ้นงานว่าตรงตามแบบ CAD หรือไม่ หัวโพรบ (Probe) ของเครื่องต้องเคลื่อนที่ไปด้วยความละเอียดในระดับ Sub-micron (ต่ำกว่า 1 ไมครอน) เพื่อบันทึกค่าพิกัดที่ถูกต้องที่สุด
- เครื่องตรวจสอบแผงวงจรด้วยแสง (Automatic Optical Inspection - AOI) ใช้ในโรงงานอิเล็กทรอนิกส์ กล้องกำลังขยายสูงต้องถูกเลื่อนไปตามจุดต่างๆ บนบอร์ดอย่างรวดเร็วและหยุดในตำแหน่งที่เป๊ะพอดีเพื่อให้ซอฟต์แวร์วิเคราะห์ความผิดพลาดได้
- กล้องจุลทรรศน์อิเล็กตรอน (Scanning Electron Microscope) ในห้องแล็บโรงงาน การเลื่อนถาดวางตัวอย่าง (Stage) ต้องใช้ Ball Screw เกรดสูงสุด เพื่อให้สามารถซูมดูพื้นผิววัตถุในระดับนาโนเมตรได้โดยที่ภาพไม่สั่นไหว
