คอลเลกชัน: สายพาน BANDO

สายพาน

สายพาน BANDO ถือกำเนิดขึ้นเมื่อปีค.ศ.1906 ทีประเทศญี่ปุ่น ซึ่ง BANDO เป็นผู้นำทางด้านอุตสาหกรรมยาง พลาสติกที่ใหญ่ที่สุดแห่งนึงในโลก BANDO ใส่ใจทุกขั้นตอนการผลิตและยังได้คิดค้นผลิตภัณฑ์ที่ผสมผสานนวัตกรรมและเทคโนโลยีสมัยใหม่ ทำให้ในช่วงหลายปีผ่านมาบริษัทได้ขยายตัวมากกว่า 10 ประเทศ ในทวีปเอเชีย อเมริกาและยุโรป

สายพาน BANDO ที่นิมยมใช้กันมีรุ่นอะไรบ้าง?

สายพาน BANDO ที่เราเห็นกันทั่วๆไปจะมีดังนี้

สายพาน BANDO ร่องที่นิยมใช้ และสายพาน BANDO ราคาเท่าไหร่

ขนาดสายพาน ราคา

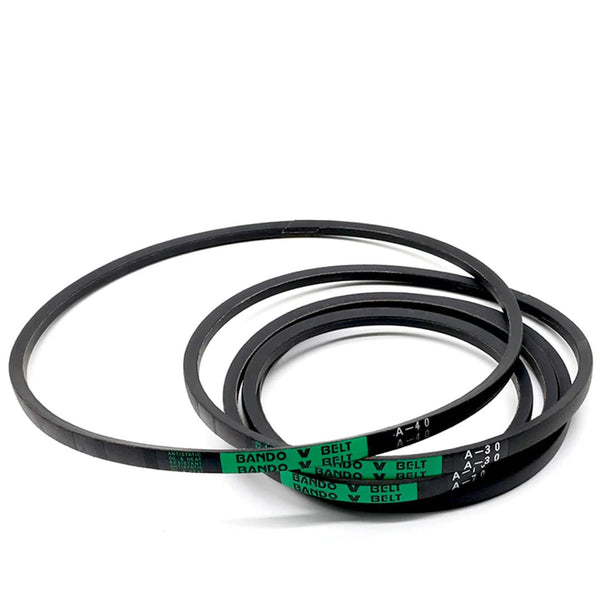

สายพาน BANDO ร่อง A 33 ราคา 43 บาท

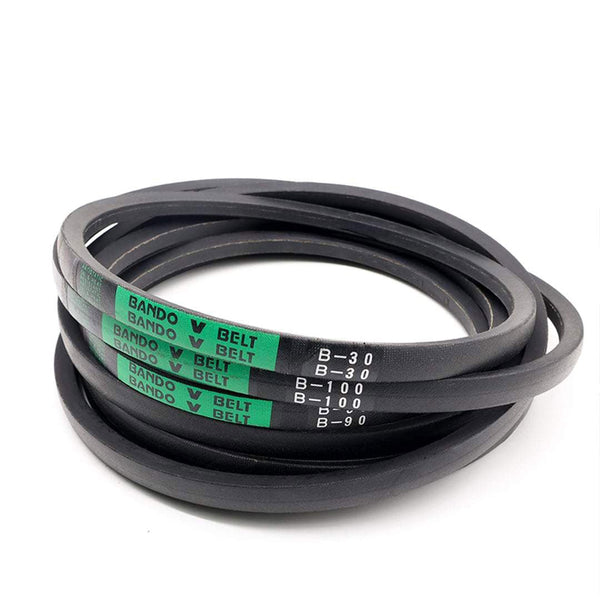

สายพาน BANDO ร่อง B 22 ราคา 42 บาท
สายพาน BANDO ร่อง C 52 ราคา 168 บาท

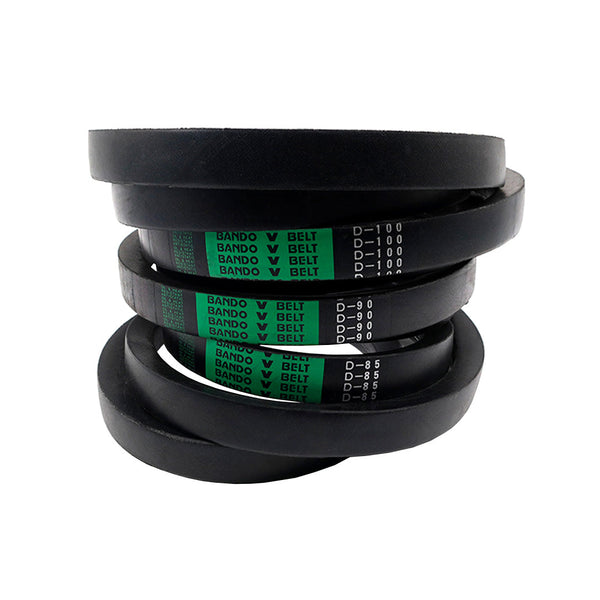

สายพาน BANDO ร่อง D 185 ราคา 1,025 บาท
สายพาน BANDO ร่อง 3V265 ราคา 173 บาท
สายพาน BANDO ร่อง K 13 ราคา 66 บาท

สายพาน BANDO รุ่น V-Belts Standard

โครงสร้างของสายพาน

  • ผ้าใบฉาบยางชนิดพิเศษ
  • เส้นด้ายรับแรงพอลิเอสเทอร์
  • ยางกาวชนิดพิเศษ
  • ยางรองรับแรงอัด

รหัสสายพาน

คุณสมบัติของสายพาน

  • เป็นสายพานคุณภาพมาตรฐานใช้งานทั่วไป
  • ใช้งานได้ดีที่อุณหภูมิระหว่าง -40 ถึง 70 ºC
  • ทนทานต่อแรงดึง และส่งกำลังดี
  • ทนทานต่อน้ำมัน

ขนาดหน้าตัดของสายพาน

ขนาดความยาวสายพาน

ร่อง M ร่อง A ร่อง B ร่อง C ร่อง D ร่อง E
M 20 A 20 B 25 C 40 D 100 E 180
M 21 A 21 B 26 C 42 D 105 E 210
M 22 A 22 B 27 C 45 D 110 E 240
M 23 A 23 B 28 C 48 D 115 E 270
M 24 A 24 B 29 C 50 D 120 E 300
M 25 A 25 B 30 C 51 D 125 E 330
M 26 A 26 B 31 C 52 D 130 E 360
M 27 A 27 B 32 C 53 D 135 E 390
M 28 A 28 B 33 C 54 D 140 E 420

M 50

A 180

B 315

C 480

D 600

E 600

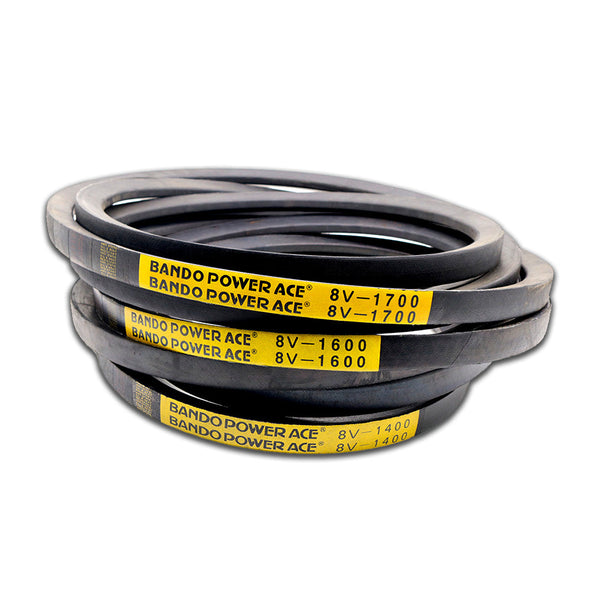

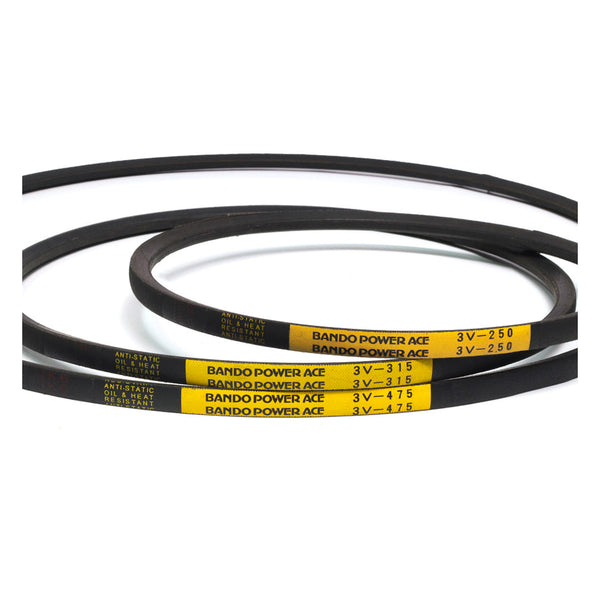

สายพาน BANDO รุ่น POWER ACE

โครงสร้างของสายพาน

  • ผ้าใบฉาบยางชนิดพิเศษ
  • เส้นด้ายรับแรงพอลิเอสเทอร์
  • ยางกาวชนิดพิเศษ
  • เส้นใยซัพพอร์ตชนิดพิเศษ
  • ยางรองรับแรงอัด

คุณสมบัติของสายพาน

  • สามารถส่งกำลังได้เทียบกับกับ V-Belt ปกติ แต่ประหยัดที่กว่า 3 ท่า
  • สายพานมีอายุยืนยาว
  • ทนทานต่อน้ำมันและความร้อน
  • เปลี่ยนทิศทางการสานของผ้าใบจากแนว 90˚ เป็น 120˚ ช่วยดการสูญเสียแรงในการส่งกำลังลงได้

รหัสสายพาน

ด้วยความสามารถในการส่งกำลังที่เหนือกว่าของสายพาน BANDO รุ่น POWER ACE ช่วยให้ออกแบบระบบส่งกำลังด้วยมู่เล่ย์ และ พาร์ท อื่นๆ ของระบบที่เล็กลงได้ทำให้ใช้พื้นที่และต้นทุนในการผลิตน้อยลง และด้วยประสิทธิภาพที่ดีกว่ายังทำให้ประหยัดต้นทุนในการบำรุงรักษา สายพาน BANDO รุ่น POWER ACE มีด้วยกัน 3 รุ่น โดยที่ ร่อง 3V สามารถใช้แทน V-Belt ร่อง A และ B ร่อง 5V สามารถใช้แทน V-Belt ร่อง C และ D และ ร่อง 8V สามารถใช้แทน V-Belt ร่อง D และE

ขนาดหน้าตัดของสายพาน

ขนาดความยาวสายพาน

สายพาน BANDO 3V สายพาน BANDO 5V สายพาน BANDO 8V
รหัสสายพาน ความยาวสายพาน รหัสสายพาน ความยาวสายพาน รหัสสายพาน ความยาวสายพาน
mm inch mm inch mm inch
3V 250 635 25 5V 500 1270 50 8V 1000 2540 100
3V 265 673 26.5 5V 530 1346 53 1060 2692 106
3V 280 711 28 5V 560 1422 56 8V 1120 2845 112
3V 300 762 30 5V 600 1524 60 8V 1180 2997 118
3V 315 800 31.5 5V 630 1600 63 8V 1250 3175 125
3V 335 851 33.5 5V 670 1702 67 8V 1320 3353 132
3V 355 902 35.5 5V 710 1803 71 8V 1400 3356 140
3V 375 953 37.5 5V 750 1905 75 8V 1500 3810 150

3V 1400

3556

140

5V 3550

9017

355

8V 5600

14224

560

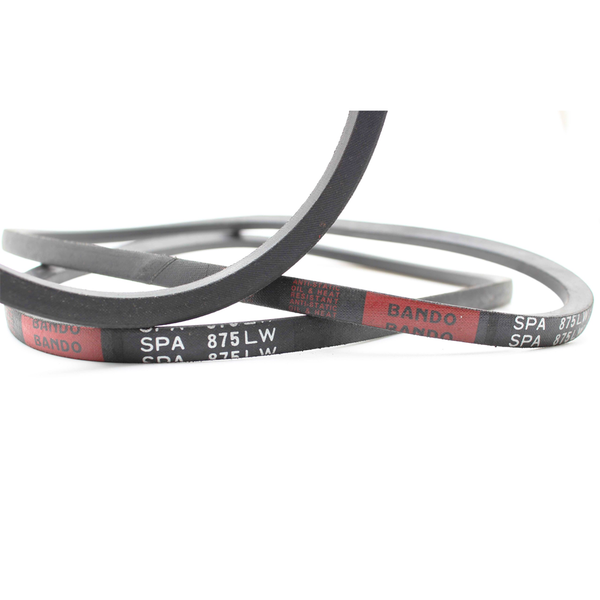

สายพาน BANDO รุ่น NARROW V-BELT

โครงสร้างของสายพาน

  • ผ้าใบฉาบยางชนิดพิเศษ
  • เส้นด้ายรับแรงพอลิเอสเทอร์
  • ยางกาวชนิดพิเศษ
  • เส้นใยซัพพอร์ตชนิดพิเศษ
  • ยางรองรับแรงอัด

รหัสสายพาน

คุณสมบัติของสายพาน

  • สามารถส่งกำลังได้เทียบกับกับ V-Belt ปกติ แต่ประหยัดที่กว่า 3 ท่า
  • สายพานมีอายุยืนยาว
  • ทนทานต่อน้ำมันและความร้อน
  • เทียบกับสายพาน V-Belt ทั่วไป สายพาน Narrow V-Belt สามารถรับแรงโหลดได้มากกว่า

ขนาดหน้าตัดของสายพาน

ขนาดความยาวสายพาน

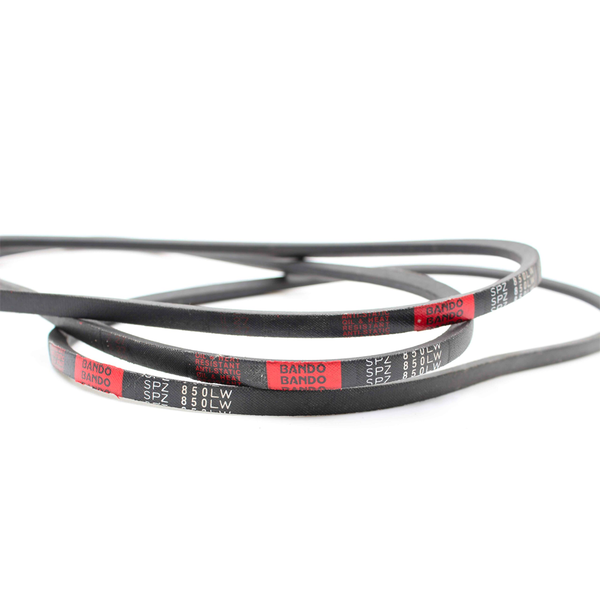

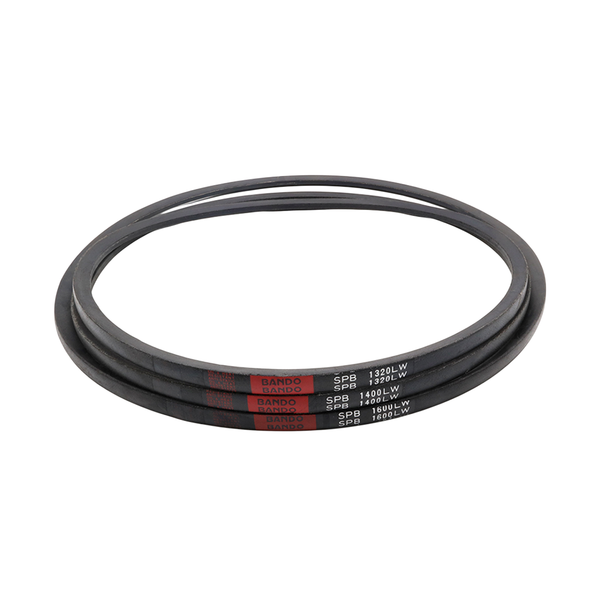

สายพาน BANDO SPZ สายพาน BANDO SPA สายพาน BANDO SPB สายพาน BANDO SPC
Pitch Length LW (mm) Pitch Length LW (mm) Pitch Length LW (mm) Pitch Length LW (mm)
630 732 1250 2000

3550

4500

8000

12500

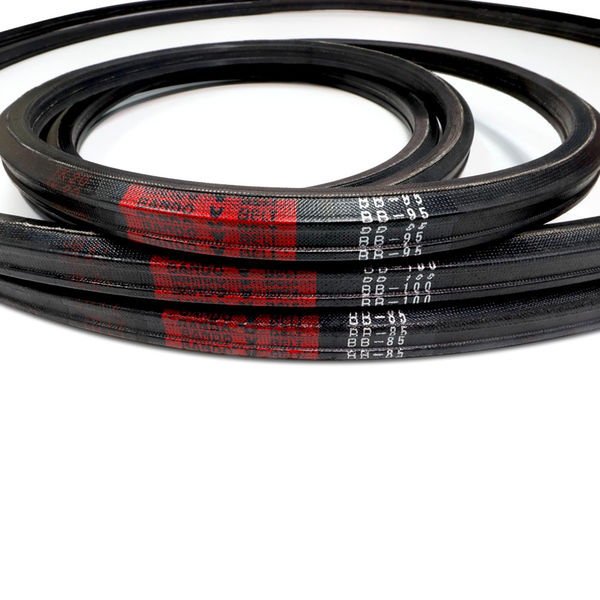

สายพาน BANDO รุ่น DOUBLE V-BELT

โครงสร้างของสายพาน

  • ผ้าใบฉาบยางชนิดพิเศษ
  • เส้นด้ายรับแรงพอลิเอสเทอร์
  • ยางกาวชนิดพิเศษ
  • เส้นใยซัพพอร์ตชนิดพิเศษ

รหัสสายพาน

คุณสมบัติของสายพาน

  • ถูกออกแบบให้รองรับการใช้งานแบบกลับตัวของสายพานไปมา
  • ด้วยการออกแบบ แบบมีร่องตรงกลาง ทำให้สายพานไม่หลุดออกจากมู่เลย์แม้จะมีการคดงอของสายพานขนาดไหน
  • สายพานตัวนี้มีการใช้ผ้าใบชนิดพิเศษและรูปแบบร่องตรงกลางของสายพานทำให้มีอายุการใช้งานยาวนานกว่าของคู่แข่ง 40%

ขนาดหน้าตัดของสายพาน

TYPE a (mm) b (mm) θ
สายพาน BANDO AA 12.5 10.3 40°
สายพาน BANDO BB 16.5 13.5
สายพาน BANDO CC 22 18.0

ขนาดความยาวสายพาน

รุ่นสายพาน ความยาว (นิ้ว)
สายพาน BANDO AA 50, 53, 56, 60, 63, 67, 71, 75, 80, 85, 90, 95, 100, 106, 112, 118, 125, 132, 140
สายพาน BANDO BB 60, 63, 67, 71,, 75, 80, 85, 90, 95, 100, 106, 112, 118, 125, 132, 140, 150, 160, 170, 180, 190, 200, 212, 224, 236, 250
สายพาน BANDO CC 132, 140, 150, 160 ,170, 180, 190, 200, 212, 224, 236, 250, 256, 280, 300

สายพานไทม์มิ่ง BANDO

เนื่องจากความสามารถในการส่งกำลังสูง คุณสมบัติการประกบของฟันที่เงียบ และราบรื่นประสิทธิภาพพลังงาน และความน่าเชื่อถือจึงได้รับการยอมรับอย่างกว้างขวางจากวิศวกรด้านการออกแบบยานยนต์ว่าเป็นสายพานที่ต้องการสำหรับการใช้งานกับกล้องโอเวอร์เฮดในรถยนต์ และรถบรรทุกรุ่นล่าสุดคุณสมบัติเดียวกันนี้ทำให้สายพานซิงโครนัสรุ่นนี้เหมาะสำหรับการใช้งานในอุตสาหกรรมประสิทธิภาพสูงในปัจจุบัน

เมื่อฟันประกบเข้ากับร่องมู่เล่ย์การวางสายไฟ จะสร้างวงกลมที่เกือบจะเหมือนจริงช่วยลดผลกระทบของคานยื่นต่อสายไฟส่งผลให้ความเมื่อยล้าในการดัดลดลงและอายุการใช้งานยาวนานขึ้น

สายพานไทม์มิ่ง S1.5M, S2M, S3M, S4.5M S5M, S8M, S14M

  • การยึดฟันที่นุ่มนวลขึ้น และการสัมผัสโดยตรงของฟันบนของสายพานกับร่องมู่เล่ย์ช่วยให้สายพานทำงานได้อย่างเงียบเชียบแม้ในความเร็วสูง
  • เมื่อฟันประกบเข้ากับร่องมู่เล่ย์การวางสายไฟจะก่อตัวเป็นวงกลมเกือบเหมือนจริงช่วยลดผลกระทบจากคานยื่นบนสายไฟส่งผลให้ความเมื่อยล้าในการดัดลดลง และอายุการใช้งานยาวนานขึ้น
  • ไม่ต้องหล่อลื่น หรือปรับความตึงใหม่
  • ความสามารถในการส่งผ่าน HP ที่สูงขึ้น สามารถลดความกว้างของสายพาน และมู่เล่ย์ ลดพื้นที่ซองไดรฟ์ ส่งผลให้การออกแบบเครื่องจักรมีขนาดกะทัดรัดยิ่งขึ้น

สายพานไทม์มิ่ง Synchro-Link HPS

  • น้ำมัน Durometer สูง และทนความร้อน ยางสังเคราะห์นำไฟฟ้าสถิตป้องกันการเสียรูปของฟันลดความเมื่อยล้า
  • ฟันผ้าใบให้ค่าสัมประสิทธิ์แรงเสียดทานต่ำช่วยลด ระดับเสียง
  • สายพาน HPSTS นี้สามารถส่งกำลังได้สูงกว่า สายพาน STS ทั่วไปถึง 2 เท่า
  • ระบบส่งกำลัง HP ที่สูงขึ้นช่วยลดความกว้างของสายพาน ทำให้การออกแบบระบบมีขนาดกะทัดรัด ที่สุดเท่าที่จะเป็นไปได้
  • ความกว้างของสายพานและมู่เล่ย์ที่แคบลงทำให้การขับเคลื่อนทำงานได้เงียบขึ้น

สายพานไทม์มิ่ง KPS8M, KPS14M

  • สายพาน KPS II ส่งกำลังได้มากกว่าสายพานมาตรฐาน STS ถึง 5 เท่า ซึ่งช่วยให้สามารถส่งกำลังได้เท่าเดิม โดยใช้มู่เล่ย์ที่มีเส้นผ่านศูนย์กลางแคบลงหรือเล็กลง ช่วยประหยัดพื้นที่และเงิน
  • โครงสร้างโพลียูรีเทนที่ทนต่อการสึกหรอช่วยลดฝุ่นจากยาง
  • มีระยะพิทช์ 8 มม. และ 14 มม.
  • ใช้พูลเล่ย์ STS มาตรฐานสำหรับอัตราส่วนความเร็วที่หลากหลาย

สายพานไทม์มิ่ง HT 3M, 5M, 8M, 14M

  • โปรไฟล์ฟันโค้งมนสอดรับกับร่องมู่เล่ย์ที่เข้าคู่กันอย่างแม่นยำ จึงไม่มีการคืบ หรือลื่นของสายพานที่จะทำให้ความเร็วเปลี่ยนแปลง
  • สายพาน HT มีประสิทธิภาพ 99% ซึ่งนำไปสู่การประหยัดพลังงานอย่างมากในการใช้งานที่มีแรงม้าสูง
  • สายพาน HT มีความบาง และยืดหยุ่นได้จึงไม่ก่อให้เกิดความร้อนสะสม ทำให้มีอายุการใช้งานยาวนาน
  • สายไฟเบอร์กลาสแบบ S และ Z ที่มีเกลียวต่อเนื่องเป็นเกลียวเป็นกล้ามเนื้อที่รับน้ำหนักของสายพานต้านทานการยืดตัว และแรงกระแทกในขณะที่ให้ความแข็งแรงและอายุการใช้งานที่ดีเยี่ยม

Q&A

สายพานร่อง A กับ B ต่างกันอย่างไร ?

สายพานร่อง A และร่อง B มีความต่างกันที่ตรงขนาด หรือความกว้างของหน้าสายพานทั้งนี้เราสามารถดูขนาดของสายพาน หรือดูเบอร์ของสายพานได้ตรงที่ด้านหน้าของสายพาน

วิธีวัดสายพานร่องต่างๆ แบบง่าย

การวัดสายพาน สิ่งสำคัญที่เราจะต้องรู้ก่อนอันดับแรก คือ

  1. สายพานเป็นร่องอะไร เช่น ร่อง V, ร่อง SPA, SPB, SPZ (ดูได้จากตารางด้านล่าง)
  2. วัดขนาดความยาวของสายพาน วิธีการวัดสายพานอย่างง่าย
  3. วัดหน้ากว้างของสายพาน วิธีการวัดหน้ากว้างสายพาน
รุ่นสายพาน ตัวอย่าง
สายพานร่อง V
สายพานร่อง A,B,C,D

สายพานร่อง A,B,C,D

สายพานร่อง SPA, SPB, SPZ

สายพานร่อง SPA, SPB, SPZ

สายพานร่องฟัน หรือ Timing Belt
สายพานร่องฟัน หรือ Timing Belt

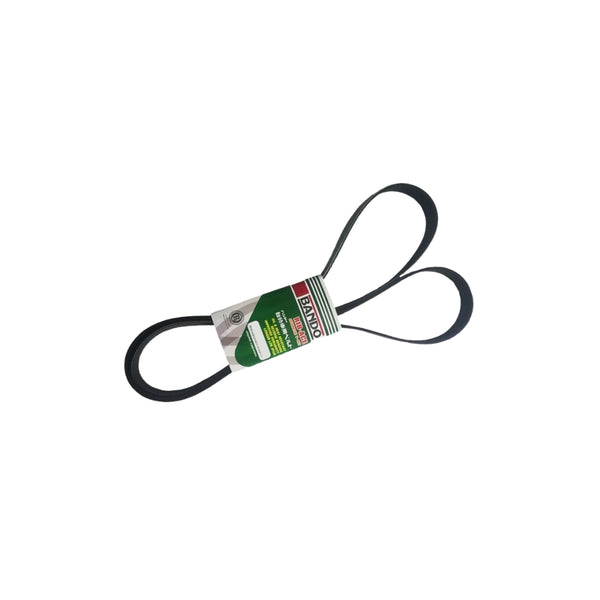

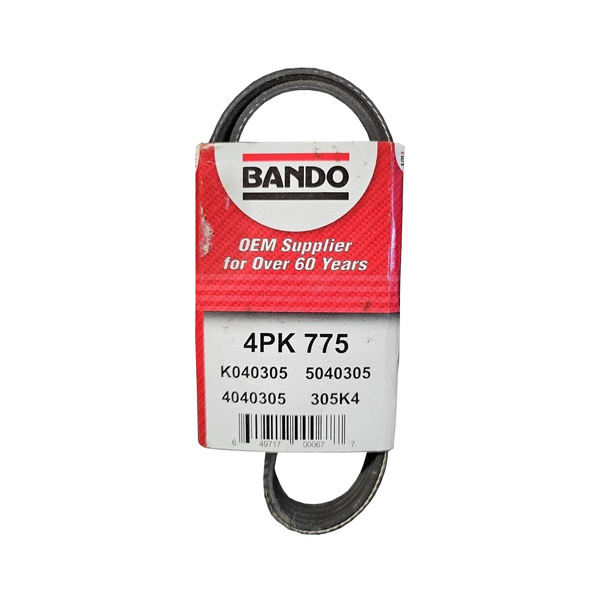

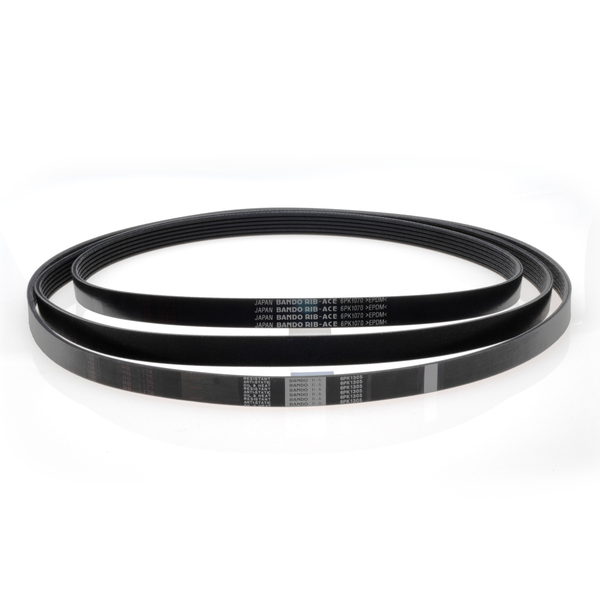

สายพาน Ripped Belt
สายพาน Ripped Belt

การวัดสายพานแบบง่าย

  1. นำเชือกฟาง หรือเชือกทาบวัดกับวงนอกสายพาน
  2. จากนั้นนำเชือกที่วัดสายพาน ทาบกับตลับเมตรจะได้ขนาดความยาวสายพาน
    ***วิธีนี้สามารถใช้วัดได้กับสายพานร่องเรียบ และร่องฟัน***

การวัดหน้ากว้างสายพาน

  1. วัดขอบนอกสุด และในสุดของสายพาน
  2. วัดขอบข้างของสายพาน

การวัดสายพาน Timing Belt & Ripped Belt

สายพาน Timing Belt

  1. วัดความยาว และหน้ากว้างของสายพานก่อน
  2. วัดระยะพิชของสายพาน

สายพาน Ripped Belt

  1. วัดความยาว และหน้ากว้างของสายพานก่อน
  2. ความยาวของสายพานชนิดนี้จะวัดเป็นหน่วยมิล
  3. นับยอดร่องมีจำนวนกี่ร่อง
