THK เป็นบริษัทผู้นำระดับโลก ในการผลิตลิเนียร์ไกด์ (Linear Motion Guide) ซึ่งปัจจุบันลิเนียร์ไกด์เป็นส่วนประกอบหนึ่งของเครื่องจักร และระบบอิเล็กทรอนิกส์ที่ขาดไม่ได้ในหลากหลายอุตสาหกรรม ลิเนียร์ไกด์ของ THK ถูกพัฒนาออกมาหลากหลายชนิด และมีส่วนประกอบที่เฉพาะตัว รวมถึง Ball Spline Ball Screws และ Link Balls ที่ผลิตให้ลูกค้าทั่วโลก

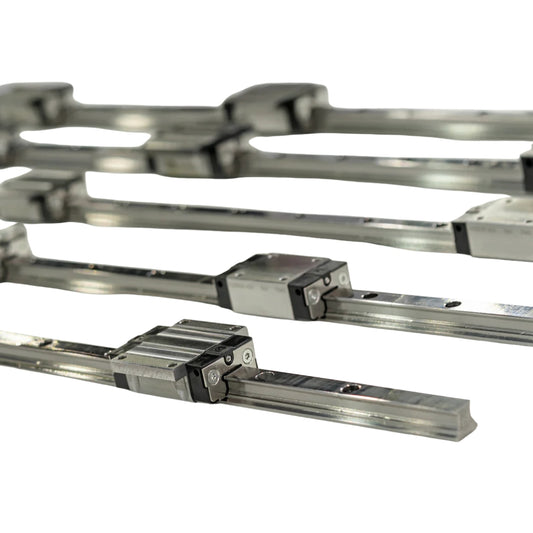

ตลับลูกปืน lm guide หรือลิเนียร์ไกด์เป็นส่วนหนึ่งของเครื่องจักรกล ที่ใช้ตลับลูกปืนซึ่งถูกพัฒนาขึ้นจากการเคลื่อนที่แบบหมุน เพื่อที่จะได้เคลื่อนย้ายของที่หนักในเส้นทางตรงได้อย่างง่ายๆ หรือ เรียกอีกอย่างว่า “ตลับลูกปืนเชิงเส้นหมุนเวียน”
ตลับลูกปืนเป็นส่วนใหญ่จะประกอบด้วย 3 ส่วนประกอบ คือ
| LM Guide | Description | Model |
|---|---|---|
|
Caged Ball LM Guide (Linear Motion Guide) Models SPR/SPSลิเนียร์ไกด์ Models SPR/SPS เม็ดลูกปืนด้านใน จะถูกลดขนาดลงเพื่อให้ได้ความแข็งแกร่งสูงเป็นพิเศษ เหนือกว่า roller guides |
SPR, SPS |
|
Caged Ball LM Guide (Linear Motion Guide)ใช้สำหรับเม็ดลูกปืนที่กำจัดแรงเสียดทานระหว่างตัวลูกปืน ให้เสียงรบกวนต่ำ ไม่ต้องบำรุงรักษาในระยะยาว และตอบสนองความเร็วสูง |
SHS, SSR, SHW, SRS, |
|
Caged Roller LM Guide (Linear Motion Guide)Roller Guide ที่มีความแข็งแรงเป็นพิเศษ มีแรงเสียดทานต่ำ มีการเคลื่อนที่แบบสมูท ไม่ต้องบำรุงรักษาในระยะยาว |
SRG, SRN, SRW |
|
LM Guide (full-roller Type)เป็นลิเนียร์ไกด์ที่ใช้ลูกกลิ้งเป็นส่วนประกอบการกลิ้ง ความยาวของบล็อกโลหะยาวขึ้น และเพิ่มจำนวนลูกกลิ้งเพื่อรับน้ำหนักให้ได้พิกัดโหลดคงที่ |
HRX |
|
LM Guide (Linear Motion Guide) full-ball typeลิเนียร์ไกด์ชนิด (full-ball type) มีตั้งแต่ขนาดเล็ก ไปถึงขนาดใหญ่สำหรับเครื่องจักร ตั้งแต่ลิเนียร์ไกด์ไปจนถึงไกด์โค้งที่เหมาะกับการใช้งานที่หลากหลาย |
HSR, SR, NR/NRS-X, HRW, SRS-G, RSR, RSX, HR, GSR, CSR, MX, JR, HCR, HMG, NSR-TBC, HSR-M1, SR-M1, RSR-M1, HSR-M2, HSR-M1VV, SR-MS |
| Model No. | Outer Diamensions | LM Block Diamensions | H3 | Basic Load Rating | Static Permissible Moment kN-m | Mass | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Height M |
Width W |
Length L |
B |
C |
S |
L 1 |
t |
T |
T 1 |
K |
N |
E |
Grease Nipple | C kN |
C0 kN |
|
|
|
LM Block Kg. |
||||
| 1 block | Double blocks | 1 block | Double blocks | 1 block | |||||||||||||||||||
| HSR 15A | 24 | 47 | 56.6 | 38 | 30 | M5 | 38.8 | — | 7 | 11 | 19.3 | 4.3 | 5.5 | PB1021B | 4.7 | 10.9 | 15.7 | 0.0945 | 0.527 | 0.0945 | 0.527 | 0.0998 | 0.2 |
| HSR 20A HSR 20LA |
30 | 63 | 74 90 |
53 | 40 | M6 | 50.8 66.8 |
— | 9.5 | 10 | 26 | 5 | 12 | B-M6F | 4 | 19.8 23.9 |
27.4 35.8 |
0.218 0.363 |
1.2 1.87 |
0.218 0.363 |
1.2 1.87 |
0.235 0.307 |
0.35 0.47 |
| HSR 25A HSR 25LA |
36 | 70 | 83.1 102.2 |
57 | 45 | M8 | 59.5 78.6 |
— | 11 | 16 | 30.5 | 6 | 12 | B-M6F | 5.5 | 27.6 35.2 |
36.4 51.6 |
0.324 0.627 |
1.8 3.04 |
0.324 0.627 |
1.8 3.04 |
0.366 0.518 |
0.59 0.75 |
| HSR 30A HSR 30LA |
42 | 90 | 98 120.6 |
72 | 52 | M10 | 70.4 93 |
— | 9 | 18 | 35 | 7 | 12 | B-M6F | 7 | 40.5 48.9 |
53.7 70.2 |
0.599 0.995 |
3.1 4.89 |
0.599 0.995 |
3.1 4.89 |
0.652 0.852 |
1.1 1.3 |
| HSR 35A HSR 35LA |
48 | 100 | 109.4 134.8 |
82 | 62 | M10 | 80.4 105.8 |
— | 12 | 21 | 40.5 | 8 | 12 | B-M6F | 7.5 | 53.9 65 |
70.2 91.7 |
0.895 1.49 |
4.51 7.13 |
0.895 1.49 |
4.51 7.13 |
1.05 1.37 |
1.6 2 |
| HSR 45A HSR 45LA |
60 | 120 | 139 170.8 |
100 | 80 | M12 | 98 129.8 |
25 | 13 | 15 | 50 | 10 | 16 | B-R1/8 (B-PT1/8) |
10 | 82.2 100 |
101 135 |
1.5 2.59 |
8.37 13.4 |
1.5 2.59 |
8.37 13.4 |
1.94 2.6 |
2.8 3.3 |
| Model No. | Outer Diamensions | LM Block Diamensions | H3 | Basic Load Rating | Static Permissible Moment kN-m | Mass | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Height M |
Width W |
Length L |
B |
C |
S |
L 1 |
t |
T |
T 1 |
K |
N |
E |
Grease Nipple | C kN |
C0 kN |
|
|
|
LM Block Kg. |
||||
| 1 block | Double blocks | 1 block | Double blocks | 1 block | |||||||||||||||||||
| HSR 15B | 24 | 47 | 56.6 | 38 | 30 | 4.5 | 38.8 | 11 | 7 | 7 | 19.3 | 4.3 | 5.5 | PB1021B | 4.7 | 10.9 | 15.7 | 0.0945 | 0.527 | 0.0945 | 0.527 | 0.0998 | 0.2 |
| HSR 20B HSR 20LB |
30 | 63 | 74 90 |
53 | 40 | 6 | 50.8 66.8 |
10 | 9.5 | 10 | 26 | 5 | 12 | B-M6F | 4 | 19.8 23.9 |
27.4 35.8 |
0.218 0.363 |
1.2 1.87 |
0.218 0.363 |
1.2 1.87 |
0.235 0.307 |
0.35 0.47 |
| HSR 25B HSR 25LB |
36 | 70 | 83.1 102.2 |
57 | 45 | 7 | 59.5 78.6 |
16 | 11 | 10 | 30.5 | 6 | 12 | B-M6F | 5.5 | 27.6 35.2 |
36.4 51.6 |
0.324 0.627 |
1.8 3.04 |
0.324 0.627 |
1.8 3.04 |
0.366 0.518 |
0.59 0.75 |
| HSR 30B HSR 30LB |
42 | 90 | 98 120.6 |
72 | 52 | 9 | 70.4 93 |
18 | 9 | 10 | 35 | 7 | 12 | B-M6F | 7 | 40.5 48.9 |
53.7 70.2 |
0.599 0.995 |
3.1 4.89 |
0.599 0.995 |
3.1 4.89 |
0.652 0.852 |
1.1 1.3 |
| HSR 35B HSR 35LB |
48 | 100 | 109.4 134.8 |
82 | 62 | 9 | 80.4 105.8 |
21 | 12 | 13 | 40.5 | 8 | 12 | B-M6F | 7.5 | 53.9 65 |
70.2 91.7 |
0.895 1.49 |
4.51 7.13 |
0.895 1.49 |
4.51 7.13 |
1.05 1.37 |
1.6 2 |
| HSR 45B HSR 45LB |
60 | 120 | 139 170.8 |
100 | 80 | 11 | 98 129.8 |
25 | 13 | 15 | 50 | 10 | 16 | B-R1/8 (B-PT1/8) |
10 | 82.2 100 |
101 135 |
1.5 2.59 |
8.37 13.4 |
1.5 2.59 |
8.37 13.4 |
1.94 2.6 |
2.8 3.3 |
| Model No. | Outer Diamensions | LM Block Diamensions | H3 | Basic Load Rating | Static Permissible Moment kN-m | Mass | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Height M |
Width W |
Length L |
B |
C |
S x L |
L 1 |
T |
K |
N |
E |
Grease Nipple | C kN |
C0 kN |
|
|
|
LM Block Kg. |
||||
| 1 block | Double blocks | 1 block | Double blocks | 1 block | |||||||||||||||||
| HSR 15R | 28 | 34 | 56.6 | 26 | 26 | M4×5 | 38.8 | 6 | 23.3 | 8.3 | 5.5 | PB1021B | 4.7 | 10.9 | 15.7 | 0.0945 | 0.527 | 0.0945 | 0.527 | 0.0998 | 0.18 |
| HSR 20R HSR 20LR |
30 | 44 | 74 90 |
32 | 36 50 |
M5×6 | 50.8 66.8 |
8 | 26 | 5 | 12 | B-M6F | 4 | 19.8 23.9 |
27.4 35.8 |
0.218 0.363 |
1.2 1.87 |
0.218 0.363 |
1.2 1.87 |
0.235 0.307 |
0.25 0.35 |
| HSR 25R HSR 25LR |
40 | 48 | 83.1 102.2 |
35 | 35 50 |
M6×8 | 59.5 78.6 |
9 | 34.5 | 10 | 12 | B-M6F | 5.5 | 27.6 35.2 |
36.4 51.6 |
0.324 0.627 |
1.8 3.04 |
0.324 0.627 |
1.8 3.04 |
0.366 0.518 |
0.54 0.67 |
| HSR 30R HSR 30LR |
45 | 60 | 98 120.6 |
40 | 40 60 |
M8×10 | 70.4 93 |
9 | 38 | 10 | 12 | B-M6F | 7 | 40.5 48.9 |
53.7 70.2 |
0.599 0.995 |
3.1 4.89 |
0.599 0.995 |
3.1 4.89 |
0.652 0.852 |
0.9 1.1 |
| HSR 35R HSR 35LR |
55 | 70 | 109.4 134.8 |
50 | 50 72 |
M8×12 | 80.4 105.8 |
11.7 | 47.5 | 15 | 12 | B-M6F | 7.5 | 53.9 65 |
70.2 91.7 |
0.895 1.49 |
4.51 7.13 |
0.895 1.49 |
4.51 7.13 |
1.05 1.37 |
1.5 2 |
| HSR 45R HSR 45LR |
70 | 86 | 139 170.8 |
60 | 60 80 |
M10×17 | 98 129.8 |
15 | 60 | 20 | 16 | B-R1/8 (B-PT1/8) |
10 | 82.2 100 |
101 135 |
1.5 2.59 |
8.37 13.4 |
1.5 2.59 |
8.37 13.4 |
1.94 2.6 |
2.6 3.1 |
