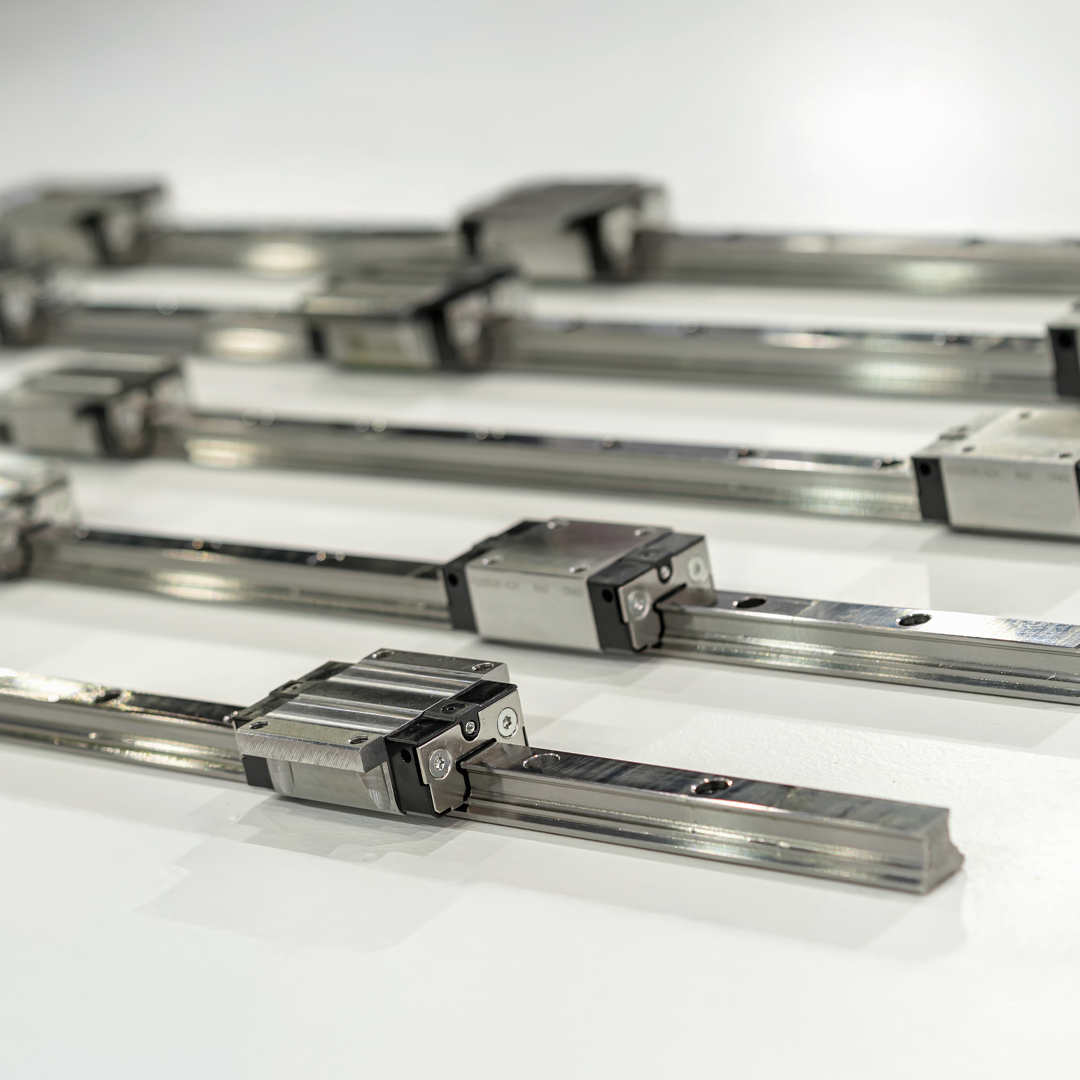

THK LM Guide SHW35-1240L RAIL
THK LM Guide SHW35-1240L RAIL
THK
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
17,808.00 ฿
ราคาปกติ
ราคาโปรโมชัน
17,808.00 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด THK LM Guide SHW35-1240L RAIL
THK (Tokyo Hatsudoki Kabushikikaisha) เป็นหนึ่งในผู้ผลิตชั้นนำของโลกในด้าน Linear Motion (LM) Guide ซึ่งใช้ในงานอุตสาหกรรมหลากหลาย เช่น เครื่องจักรกลซีเอ็นซี หุ่นยนต์ ระบบอัตโนมัติ ฯลฯ โดย LM Guide ของ THK ออกแบบมาให้มีความแม่นยำสูง รับโหลดได้ทั้งแนวรัศมีและแนวแกน มีอายุการใช้งานยาวนาน และมีแรงเสียดทานต่ำ
คุณสมบัติ
คุณสมบัติ
ข้อมูลคุณสมบัติ
- THK LM Guide รุ่น SHW เป็นรางเลื่อนเชิงเส้นที่ออกแบบมาเพื่อรองรับงานหนัก มีความแข็งแรงและทนทานสูง เหมาะสำหรับงานที่ต้องการรับแรงสูงและความเสถียรในการเคลื่อนที่
- โครงสร้างบล็อกแบบ Wide Block ช่วยเพิ่มพื้นที่สัมผัสกับราง นำไปสู่ความมั่นคงและรับแรงได้มากขึ้น
- ระบบลูกปืนแบบ Recirculating Ball ที่ให้การเคลื่อนที่ราบรื่น ลดแรงเสียดทาน
- วัสดุเหล็กชุบแข็งคุณภาพสูง เพื่อเพิ่มความทนทานต่อการสึกหรอและยืดอายุการใช้งาน
- ซีลกันฝุ่นและสิ่งสกปรก มีประสิทธิภาพสูง ป้องกันการรั่วซึมของสิ่งสกปรกเข้าสู่ระบบ
- การรองรับแรงกระแทกและแรงโหลดสูง เหมาะสำหรับงานอุตสาหกรรมหนัก
ข้อมูลการติดตั้ง
- พื้นผิวติดตั้งควรเรียบและขนานสูง เพื่อให้การเคลื่อนที่มีความแม่นยำและเสถียร
- ยึดรางนำทางกับโครงสร้างด้วยสกรู ให้แน่นและกระจายแรงอย่างเหมาะสม
- ติดตั้ง LM Block ลงบนรางนำทาง ตรวจสอบการเคลื่อนที่ให้ลื่นไหล ไม่มีการติดขัดหรือสะดุด
- เติมจาระบีหล่อลื่นตามคำแนะนำ หรือใช้ระบบหล่อลื่นอัตโนมัติหากมี
- ปรับตั้ง preload ให้เหมาะสมเพื่อเพิ่มความเสถียรและลดการสั่นสะเทือนในระบบ
ข้อมูลการใช้งาน
- THK LM Guide SHW เหมาะสำหรับ
- เครื่องจักรอุตสาหกรรมหนักที่ต้องการความแข็งแรงสูงและรับแรงกระแทกได้ดี
- ระบบอัตโนมัติและหุ่นยนต์ในงานที่ต้องรับโหลดหนัก
- เครื่องจักรผลิตโลหะ เครื่องจักร CNC ขนาดใหญ่
- งานในสภาพแวดล้อมที่มีฝุ่นและสิ่งสกปรกสูง ที่ต้องการความทนทานและความแม่นยำสูง
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| Model No. | SHW 35 |
|---|---|
| LM railstandardlength(L0) | 1240 |
| Standard pitch F | 80 |
| G | 20 |
| Max length | 3000 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| รายการ | รายละเอียด |
| รุ่น | SHW15, SHW20, SHW25, SHW30, SHW35 |
| ลักษณะเด่น | - บล็อกขนาดกะทัดรัด น้ำหนักเบา- ระบบสัมผัสแบบ 4 จุด (4-point contact) ชนิด Gothic Arch- รองรับแรงโหลดได้ดีแม้ขนาดเล็ก- เหมาะกับงานที่มีพื้นที่ติดตั้งจำกัด |
| วัสดุ | เหล็กกล้าชุบแข็ง (Bearing Steel) |
| ระบบซีล | ซีลกันฝุ่นและสิ่งสกปรกแบบครบวงจร (Side seals และ End seals) |
| อุณหภูมิใช้งาน | -10°C ถึง +80°C |
| ความเร็วสูงสุด | สูงสุด 5 m/s (ขึ้นกับรุ่นและการหล่อลื่น) |
| โหลดพิกัดพลวัต (Dynamic Load Rating, C) | เช่น SHW15 ~ 9.3 kN, SHW20 ~ 17.0 kN เป็นต้น |
| โหลดพิกัดสถิต (Static Load Rating, C₀) | เช่น SHW15 ~ 13.2 kN, SHW20 ~ 24.0 kN เป็นต้น |
| อัตราเร่งสูงสุด | สูงสุด 50 m/s² |
| ความแม่นยำ | รองรับเกรด H, P, SP, UP |
| ระบบหล่อลื่น | รองรับน้ำมันและจาระบี สามารถติดตั้งจุดหล่อลื่นเพิ่มเติมได้ |
| การใช้งานทั่วไป | เหมาะกับเครื่องจักรที่ต้องการความแม่นยำสูงแต่มีพื้นที่ติดตั้งจำกัด เช่น เครื่องมือวัด หุ่นยนต์ และเครื่องจักรขนาดเล็ก |
