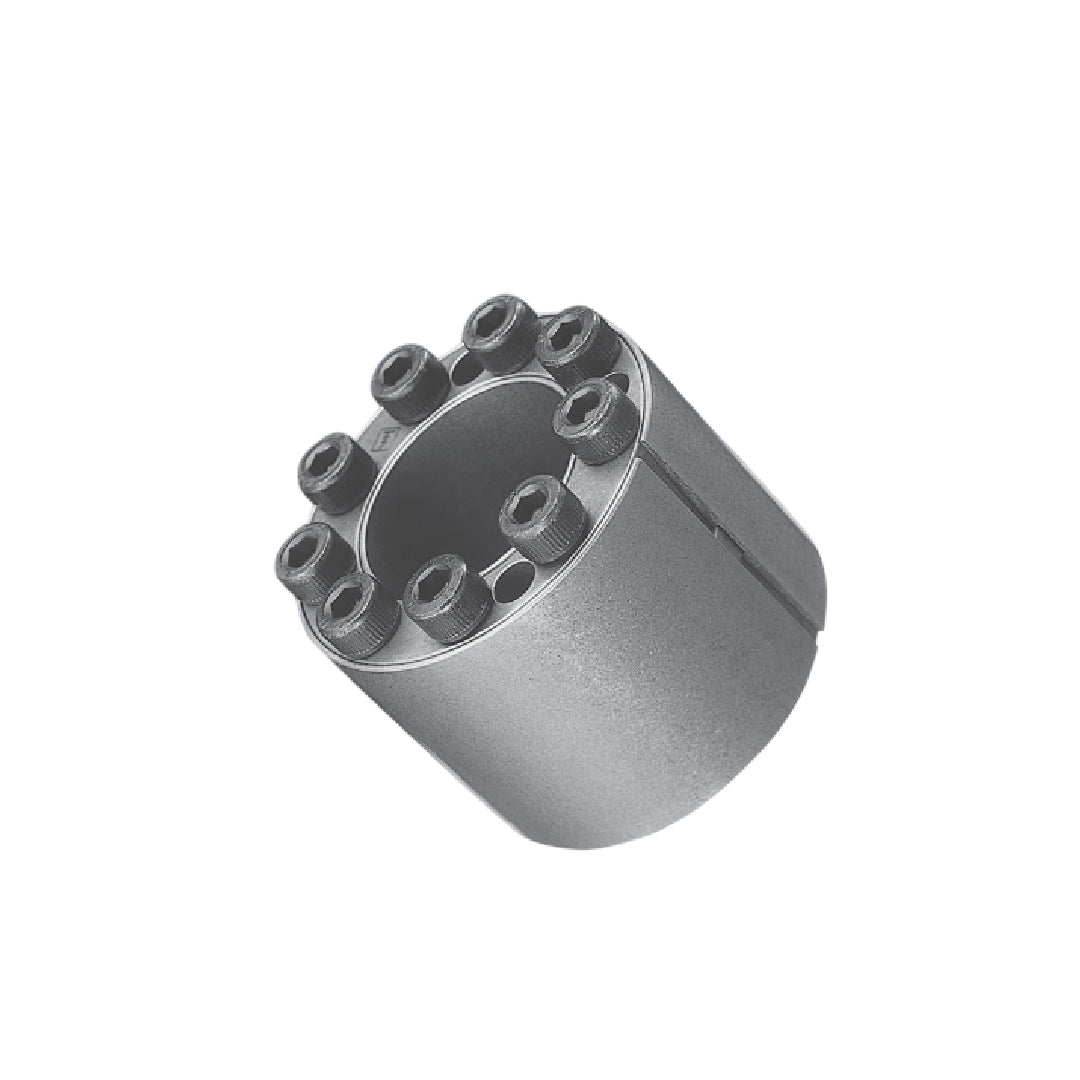

Tsubaki Electroless nickel-plated (AD-N-KP) PL 055 X 085 AD-N-KP
Tsubaki Electroless nickel-plated (AD-N-KP) PL 055 X 085 AD-N-KP
TSUBAKI
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Tsubaki Electroless nickel-plated (AD-N-KP) PL 055 X 085 AD-N-KP
Tsubaki Power-Lock ซีรีส์ AD-N เป็นอุปกรณ์ล็อกเพลาที่มีกำลังสูงซึ่งออกแบบมาเพื่อส่งแรงบิดที่สูงกว่าซีรีส์ AS อย่างเห็นได้ชัด โดยยังคงขนาดภายในและภายนอกเท่าเดิม อุปกรณ์เหล่านี้มีความสามารถในการปรับศูนย์กลางอัตโนมัติเพื่อการติดตั้งที่ง่ายดายและแม่นยำ นอกจากนี้ ยังมีรุ่นที่ชุบนิกเกิลแบบไม่ใช้ไฟฟ้าสำหรับการใช้งานหนักในสภาพแวดล้อมห้องปลอดเชื้อที่ต้องการแรงบิดสูงและทนต่อการกัดกร่อน Tsubaki Power-Lock AD-N Series รุ่นชุบนิกเกิลแบบไม่ใช้ไฟฟ้านั้นมีความสามารถในการรับแรงบิดและขนาดสูงเท่ากับรุ่น AD-N มาตรฐาน ในขณะเดียวกันก็มีความทนทานต่อการกัดกร่อนที่ดีขึ้น เหมาะสำหรับการใช้งานในห้องคลีนรูมสลักล็อคที่ผ่านการเคลือบด้วย DISGO R ช่วยให้การประกอบง่ายขึ้นและป้องกันการปนเปื้อน และการชุบแบบปราศจากโครเมียมยังคำนึงถึงสิ่งแวดล้อมอีกด้วย รายละเอียดสินค้าดังต่อไปนี้
คุณสมบัติ
คุณสมบัติ
คุณสมบัติ Tsubaki Power-Lock® AD-N Series
- ความจุสูง:สามารถส่งแรงบิดได้ 1.5 ถึง 3 เท่าของแรงบิดที่กำหนดไว้ของซีรีส์ AS ซึ่งบ่งบอกว่าซีรีส์ AD-N ได้รับการออกแบบสำหรับการใช้งานที่ต้องการแรงบิดสูงกว่าซีรีส์ AS อย่างมาก
- เส้นผ่านศูนย์กลางภายในและภายนอกเท่ากับซีรีส์ AS:ออกแบบให้มีเส้นผ่านศูนย์กลางภายในและภายนอกเท่ากับ Power-Lock ของซีรีส์ AS แสดงให้เห็นถึงความสามารถในการเปลี่ยนแทนกันได้หรือความสะดวกในการรวมเข้ากับระบบที่มีอยู่ที่ออกแบบมาสำหรับซีรีส์ AS
- การจัดตำแหน่งศูนย์กลางด้วยตนเอง:หน่วยเหล่านี้ให้การจัดตำแหน่งเพลาและดุมที่แม่นยำและความเป็นศูนย์กลางร่วมศูนย์ ช่วยให้ติดตั้งในรูตรงได้ ทำให้การติดตั้งง่ายขึ้นและรับประกันตำแหน่งที่แม่นยำของส่วนประกอบที่เชื่อมต่อ
- รุ่นชุบนิกเกิลแบบไม่ใช้ไฟฟ้ารุ่นใหม่:รุ่นชุบนิกเกิลแบบไม่ใช้ไฟฟ้ายังมีจำหน่ายในขนาดเส้นผ่านศูนย์กลาง φ50 ถึง φ100 มม. โดยได้รับการอธิบายว่าเหมาะอย่างยิ่งสำหรับการขับเคลื่อนภาระการส่งกำลังหนักในห้องปลอดเชื้อ โดยผสมผสานความสามารถในการรับแรงบิดสูงเข้ากับความต้านทานการกัดกร่อนและการเกิดอนุภาคต่ำ
ขนาด
- เส้นผ่านศูนย์กลางเพลา: φ19 ~ φ300 มม.
ความคลาดเคลื่อน
- ความคลาดเคลื่อนของเพลา: h8
- ความคลาดเคลื่อนของรูดุมล้อ: H8
- ความหยาบผิว: ต่ำกว่า 12S
การปฏิบัติตาม
- เป็นไปตามมาตรฐาน RoHS
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| Model No. | PL 055 X 085 AD-N-KP |
| d (mm) | 55 |
| D (mm) | 85 |
| ℓ (mm) | 56 |
| L (mm) | 64 |
| Lt (mm) | 72 |
หมายเหตุ
หมายเหตุ
หมายเหตุ
- ขนาดและแรงบิดในการถ่ายโอนจะเหมือนกับรุ่น AD-N มาตรฐาน ไม่มีการลดความสามารถในการรับแรงบิดที่กำหนดซึ่งถือเป็นประเด็นสำคัญ แม้ว่าจะชุบนิกเกิลแบบไม่ใช้ไฟฟ้า แต่รุ่นเหล่านี้ก็ยังคงขนาดและความสามารถในการส่งแรงบิดสูงเช่นเดียวกับรุ่น AD-N มาตรฐาน ไม่มีการลดความสามารถในการรับน้ำหนักหนักลง
- หน่วยต่างๆ ได้รับการชุบด้วยนิกเกิลแบบไม่ใช้ไฟฟ้าป้องกันการลอกออก:เมื่อเห็นในรุ่น AS-KP แสดงให้เห็นถึงการเคลือบผิวที่ทนทานและทนต่อการกัดกร่อน
- สลักล็อคได้รับการเคลือบด้วย DISGO R เพื่อไม่ให้ต้องใช้สารหล่อลื่นในการประกอบ รุ่นชุบนิกเกิลแบบไม่ใช้ไฟฟ้าไม่มีโครเมียมและเป็นมิตรต่อสิ่งแวดล้อมเช่นเดียวกับซีรีส์ AS-KP สลักล็อคได้รับการเคลือบด้วย DISGO R พิเศษ ซึ่งไม่จำเป็นต้องใช้สารหล่อลื่นในการประกอบ การชุบนิกเกิลแบบไม่ใช้ไฟฟ้าไม่มีโครเมียมเช่นกัน ทำให้เป็นมิตรต่อสิ่งแวดล้อม
การใช้งานTsubaki Power-Lock® AD-N Series
- เหมาะที่สุดสำหรับการดำเนินการในห้องคลีนรูมที่ต้องการสนิมให้น้อยที่สุด: การใช้งานหลักของ Power-Locks ซีรีส์ AD-N ที่ชุบนิกเกิลแบบไม่ใช้ไฟฟ้านี้คือในสภาพแวดล้อมห้องคลีนรูมการผสมผสานระหว่างความสามารถในการแรงบิดสูงและคุณสมบัติทนทานต่อสนิมทำให้เหมาะอย่างยิ่งในการขับเคลื่อนภาระการส่งกำลังหนักในสภาพแวดล้อมที่สำคัญเช่นนี้
