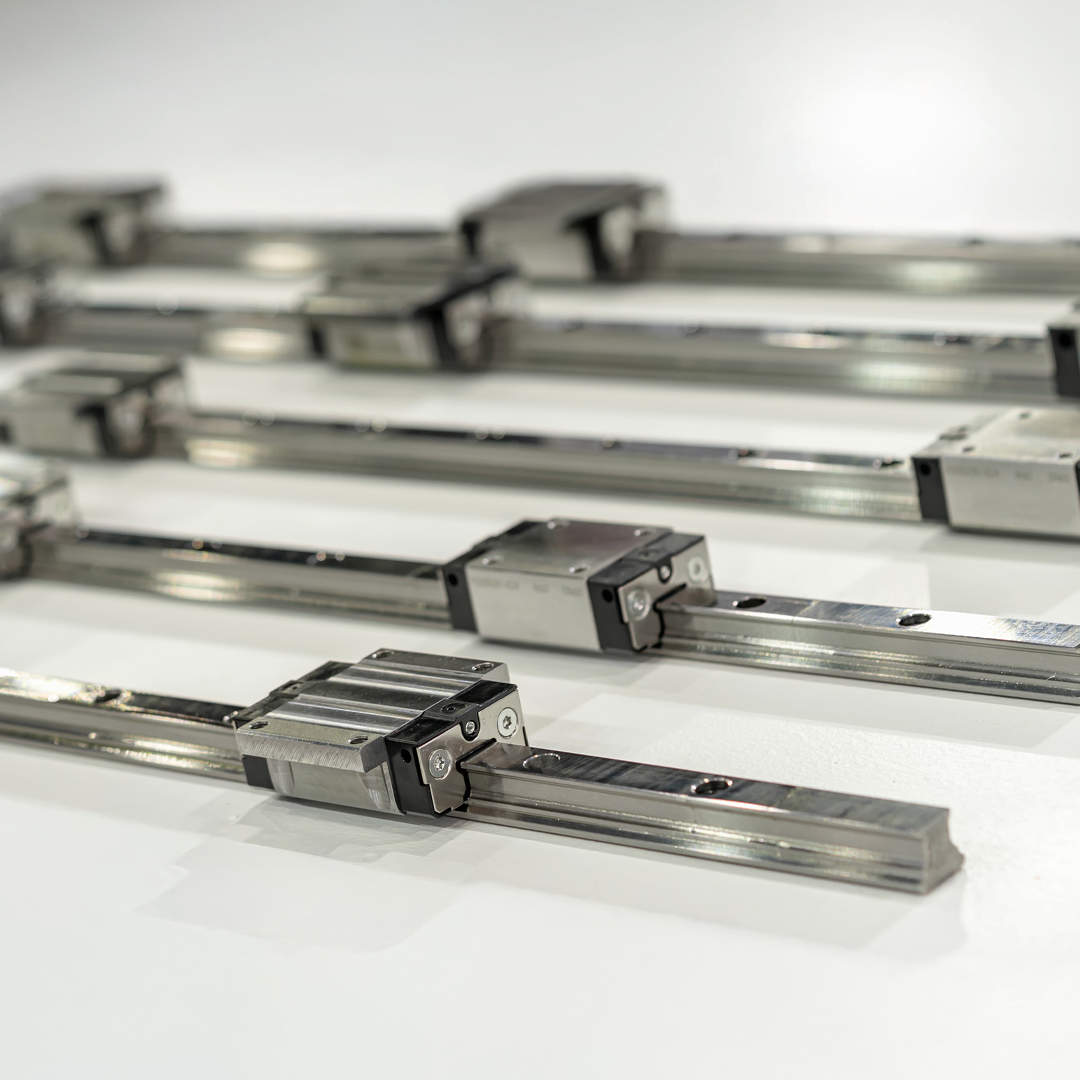

THK LM Guide SHW35CAN1SS BLOCK

Name: THK LM Guide SHW35CAN1SS BLOCK
Brand: THK
SKU: SHW35CAN1SS
Price: 9184.00 THB
Availability: InStock

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

THK

กรุณาตรวจสอบสต็อกก่อนชำระเงิน

9,184.00 ฿

ลดราคา ขายหมดแล้ว

ปริมาณ

รายละเอียด THK LM Guide SHW35CAN1SS BLOCK

THK (Tokyo Hatsudoki Kabushikikaisha) เป็นหนึ่งในผู้ผลิตชั้นนำของโลกในด้าน Linear Motion (LM) Guide ซึ่งใช้ในงานอุตสาหกรรมหลากหลาย เช่น เครื่องจักรกลซีเอ็นซี หุ่นยนต์ ระบบอัตโนมัติ ฯลฯ โดย LM Guide ของ THK ออกแบบมาให้มีความแม่นยำสูง รับโหลดได้ทั้งแนวรัศมีและแนวแกน มีอายุการใช้งานยาวนาน และมีแรงเสียดทานต่ำ

เปรียบเทียบราคา THK LM Guide ตัวอื่นๆ

คุณสมบัติ

ข้อมูลคุณสมบัติ

THK LM Guide รุ่น SHW เป็นรางเลื่อนเชิงเส้นที่ออกแบบมาเพื่อรองรับงานหนัก มีความแข็งแรงและทนทานสูง เหมาะสำหรับงานที่ต้องการรับแรงสูงและความเสถียรในการเคลื่อนที่
โครงสร้างบล็อกแบบ Wide Block ช่วยเพิ่มพื้นที่สัมผัสกับราง นำไปสู่ความมั่นคงและรับแรงได้มากขึ้น
ระบบลูกปืนแบบ Recirculating Ball ที่ให้การเคลื่อนที่ราบรื่น ลดแรงเสียดทาน
วัสดุเหล็กชุบแข็งคุณภาพสูง เพื่อเพิ่มความทนทานต่อการสึกหรอและยืดอายุการใช้งาน
ซีลกันฝุ่นและสิ่งสกปรก มีประสิทธิภาพสูง ป้องกันการรั่วซึมของสิ่งสกปรกเข้าสู่ระบบ
การรองรับแรงกระแทกและแรงโหลดสูง เหมาะสำหรับงานอุตสาหกรรมหนัก

ข้อมูลการติดตั้ง

พื้นผิวติดตั้งควรเรียบและขนานสูง เพื่อให้การเคลื่อนที่มีความแม่นยำและเสถียร
ยึดรางนำทางกับโครงสร้างด้วยสกรู ให้แน่นและกระจายแรงอย่างเหมาะสม
ติดตั้ง LM Block ลงบนรางนำทาง ตรวจสอบการเคลื่อนที่ให้ลื่นไหล ไม่มีการติดขัดหรือสะดุด
เติมจาระบีหล่อลื่นตามคำแนะนำ หรือใช้ระบบหล่อลื่นอัตโนมัติหากมี
ปรับตั้ง preload ให้เหมาะสมเพื่อเพิ่มความเสถียรและลดการสั่นสะเทือนในระบบ

ข้อมูลการใช้งาน

THK LM Guide SHW เหมาะสำหรับ
เครื่องจักรอุตสาหกรรมหนักที่ต้องการความแข็งแรงสูงและรับแรงกระแทกได้ดี
ระบบอัตโนมัติและหุ่นยนต์ในงานที่ต้องรับโหลดหนัก
เครื่องจักรผลิตโลหะ เครื่องจักร CNC ขนาดใหญ่
งานในสภาพแวดล้อมที่มีฝุ่นและสิ่งสกปรกสูง ที่ต้องการความทนทานและความแม่นยำสูง

ข้อมูลเฉพาะ

ข้อมูลเฉพาะ

Model No.	Outer dimensions			Block dimensions				Rail dimensions		Basic load rating
	Outer dimensions			Block dimensions				Rail dimensions		Radial
	HeightM	WidthW	LengthL	B	C	S	H	Pitch F	d₁xd₂xh	Dynamic rating C	Static rating C₀
	mm	mm	mm	mm	mm		mm	mm	mm	kN	kN
SHW35CAN	35	120	107	107	60	M8	6.8	80	7x11x9	35.5	49.2

ข้อมูลทางเทคนิค

ข้อมูลทางเทคนิค

รายการ	รายละเอียด
รุ่น	SHW15, SHW20, SHW25, SHW30, SHW35
ลักษณะเด่น	- บล็อกขนาดกะทัดรัด น้ำหนักเบา- ระบบสัมผัสแบบ 4 จุด (4-point contact) ชนิด Gothic Arch- รองรับแรงโหลดได้ดีแม้ขนาดเล็ก- เหมาะกับงานที่มีพื้นที่ติดตั้งจำกัด
วัสดุ	เหล็กกล้าชุบแข็ง (Bearing Steel)
ระบบซีล	ซีลกันฝุ่นและสิ่งสกปรกแบบครบวงจร (Side seals และ End seals)
อุณหภูมิใช้งาน	-10°C ถึง +80°C
ความเร็วสูงสุด	สูงสุด 5 m/s (ขึ้นกับรุ่นและการหล่อลื่น)
โหลดพิกัดพลวัต (Dynamic Load Rating, C)	เช่น SHW15 ~ 9.3 kN, SHW20 ~ 17.0 kN เป็นต้น
โหลดพิกัดสถิต (Static Load Rating, C₀)	เช่น SHW15 ~ 13.2 kN, SHW20 ~ 24.0 kN เป็นต้น
อัตราเร่งสูงสุด	สูงสุด 50 m/s²
ความแม่นยำ	รองรับเกรด H, P, SP, UP
ระบบหล่อลื่น	รองรับน้ำมันและจาระบี สามารถติดตั้งจุดหล่อลื่นเพิ่มเติมได้
การใช้งานทั่วไป	เหมาะกับเครื่องจักรที่ต้องการความแม่นยำสูงแต่มีพื้นที่ติดตั้งจำกัด เช่น เครื่องมือวัด หุ่นยนต์ และเครื่องจักรขนาดเล็ก
