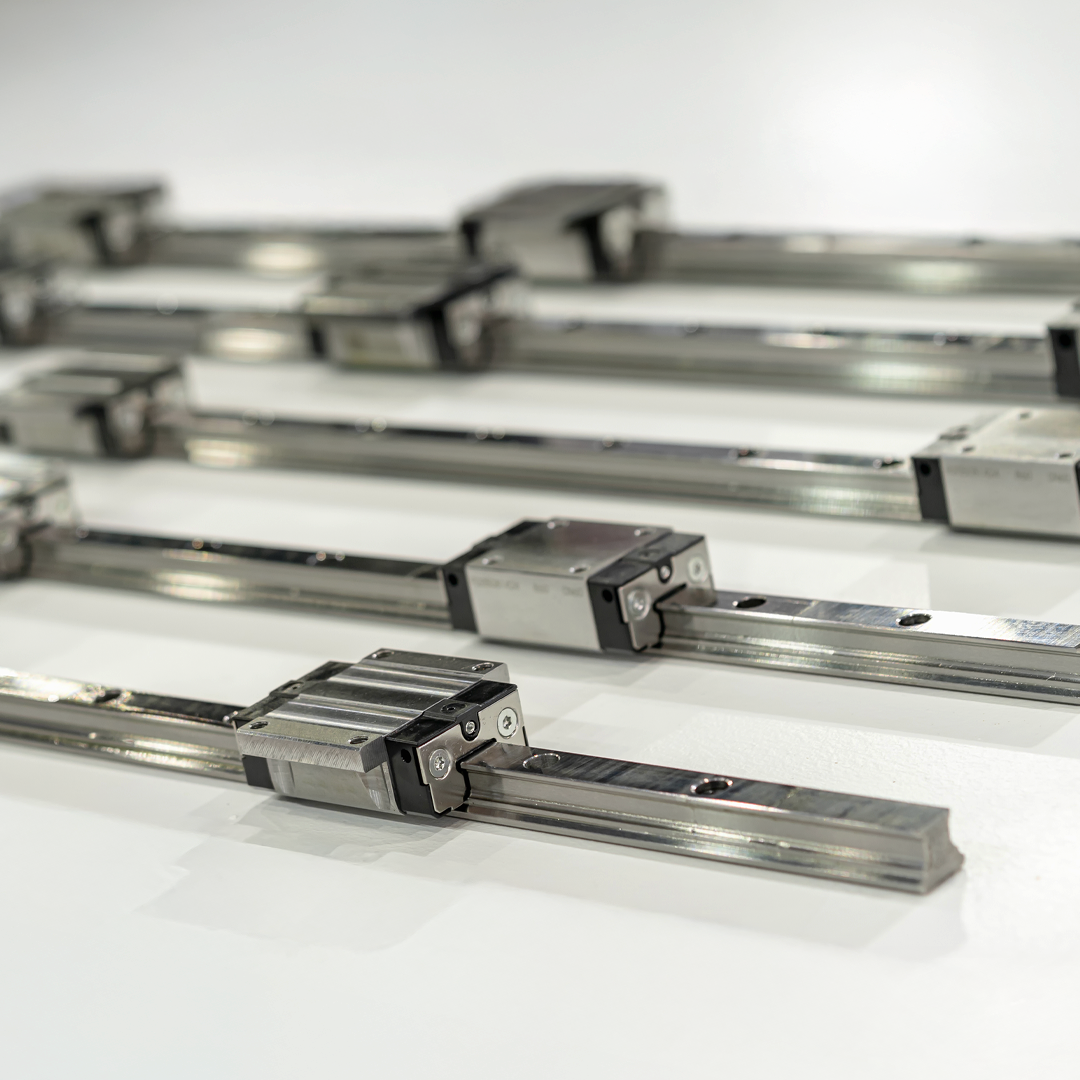

THK LM Guide SHS15-340L RAIL
THK LM Guide SHS15-340L RAIL
THK
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
2,772.00 ฿
ราคาปกติ
ราคาโปรโมชัน
2,772.00 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด THK LM Guide SHS15-340L RAIL
THK (Tokyo Hatsudoki Kabushikikaisha) เป็นหนึ่งในผู้ผลิตชั้นนำของโลกในด้าน Linear Motion (LM) Guide ซึ่งใช้ในงานอุตสาหกรรมหลากหลาย เช่น เครื่องจักรกลซีเอ็นซี หุ่นยนต์ ระบบอัตโนมัติ ฯลฯ โดย LM Guide ของ THK ออกแบบมาให้มีความแม่นยำสูง รับโหลดได้ทั้งแนวรัศมีและแนวแกน มีอายุการใช้งานยาวนาน และมีแรงเสียดทานต่ำ
คุณสมบัติ
คุณสมบัติ
ข้อมูลคุณสมบัติ
- THK LM Guide รุ่น SHS เป็นรางเลื่อนเชิงเส้นที่ออกแบบมาเพื่อรองรับโหลดสูง ความแม่นยำในการเคลื่อนที่ และการใช้งานที่ต้องการความเร็วสูง
- โครงสร้างแบบสี่แถวสัมผัส (4-Way Equal Load Design) ใช้ร่องลูกปืนแบบ Gothic Arch ที่ให้การสัมผัส 4 จุด
- รองรับแรงได้เท่ากันทั้ง 4 ทิศทาง: แนวรัศมี (บน–ล่าง) และแนวแกน (ซ้าย–ขวา)
- ความแข็งแรงและเสถียรสูง เหมาะกับการใช้งานในสภาวะโหลดหนัก
- การเคลื่อนที่ราบรื่นแม้ภายใต้แรงโหลดสูง ด้วยระบบลูกปืนแบบ Recirculating Ball
- โครงสร้างบล็อกที่ออกแบบให้ทนต่อการบิดตัว รองรับแรงโมเมนต์ในทุกทิศทาง
- วัสดุชุบแข็งคุณภาพสูง + ซีลกันฝุ่นประสิทธิภาพสูง ทำให้ใช้งานได้ยาวนานแม้ในสภาพแวดล้อมสมบุกสมบัน
ข้อมูลการติดตั้ง
- พื้นผิวติดตั้งต้องผ่านการเจียรให้เรียบและขนาน เพื่อความแม่นยำในการเคลื่อนที่
- ติดตั้งรางนำทางกับฐานเครื่องจักร ด้วยสกรูยึดให้แน่นและสม่ำเสมอ โดยต้องตรวจสอบความขนานระหว่างรางคู่
- ติดตั้ง LM Block บนรางอย่างระมัดระวัง ไม่ให้ฝุ่นหรือสิ่งแปลกปลอมเข้าสู่ระบบ
- ระบบหล่อลื่น รองรับทั้งการเติมจาระบีแบบแมนนวลและการติดตั้งระบบหล่อลื่นอัตโนมัติ (QZ Lubricator)
- สามารถปรับ Preload ได้ ตามระดับความต้องการของความแม่นยำและความแข็งแกร่งในงานแต่ละประเภท
ข้อมูลการใช้งาน
- THK LM Guide SHS เหมาะสำหรับ
- เครื่องจักร CNC ทุกประเภท (เครื่องกัด, เครื่องกลึง, เครื่องเจาะ ฯลฯ)
- หุ่นยนต์อุตสาหกรรม และ ระบบอัตโนมัติความเร็วสูง
- เครื่องมือวัดความละเอียดสูง และเครื่องประกอบชิ้นงานที่ต้องการความแม่นยำมาก
- เครื่องจักรในอุตสาหกรรมการผลิตชิ้นส่วนโลหะ, ยานยนต์, อิเล็กทรอนิกส์ ที่ต้องการความแข็งแรงและทนทานสูง
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| Model No. | SHS 15 |
|---|---|
| LM railstandardlength(L0) | 340 |
| Standard pitch F | 60 |
| G | 20 |
| Max length | 3000 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| รายการ | รายละเอียด |
| รุ่น | SHS15, SHS20, SHS25, SHS30, SHS35, SHS45, SHS55, SHS65 |
| จุดเด่น | - ระบบสัมผัส 4 จุด แบบ Gothic Arch ชนิดมีความแม่นยำและรับแรงได้รอบทิศทาง- รับแรงได้ทั้งแนวรัศมี (ขึ้น-ลง), แรงด้านข้าง, และแรงบิด- มีบล็อกหลายขนาด เช่น Standard, Long, และ Short- ออกแบบให้สามารถใช้งานได้กับความเร็วและโหลดสูง |
| โครงสร้างลูกปืน | ระบบลูกบอลหมุนเวียนภายใน 4 แถว |
| วัสดุ | เหล็กกล้าชุบแข็งคุณภาพสูง (Hardened Bearing Steel) |
| ความเร็วสูงสุด | สูงสุด 5 m/s (ขึ้นกับขนาดและการหล่อลื่น) |
| อัตราเร่งสูงสุด | สูงสุด 50 m/s² |
| ความแม่นยำ | มีระดับความแม่นยำหลายเกรด: H (High), P (Precision), SP (Super Precision), UP (Ultra Precision) |
| โหลดพิกัดพลวัต (C) | ตัวอย่าง: SHS25 ~ 49.0 kN, SHS30 ~ 70.6 kN, SHS35 ~ 93.8 kN |
| โหลดพิกัดสถิต (C₀) | ตัวอย่าง: SHS25 ~ 74.9 kN, SHS30 ~ 107 kN, SHS35 ~ 137 kN |
| การติดตั้ง | สามารถติดตั้งได้หลายทิศทาง ทั้งแนวนอน แนวตั้ง และกลับหัว |
| ระบบซีล | ซีลหน้า (End Seal), ซีลข้าง (Side Seal), และมีฝาครอบป้องกันฝุ่น (optional) |
| ระบบหล่อลื่น | รองรับการใช้จาระบีหรือสารหล่อลื่นแบบต่อเนื่อง มีอุปกรณ์เติมสารหล่อลื่นเสริมได้ |
| การใช้งานทั่วไป | เครื่อง CNC, หุ่นยนต์อุตสาหกรรม, เครื่องจักรอัตโนมัติ, เครื่องตัด, ระบบจัดเก็บเคลื่อนที่ และเครื่องมือวัดความแม่นยำสูง |
