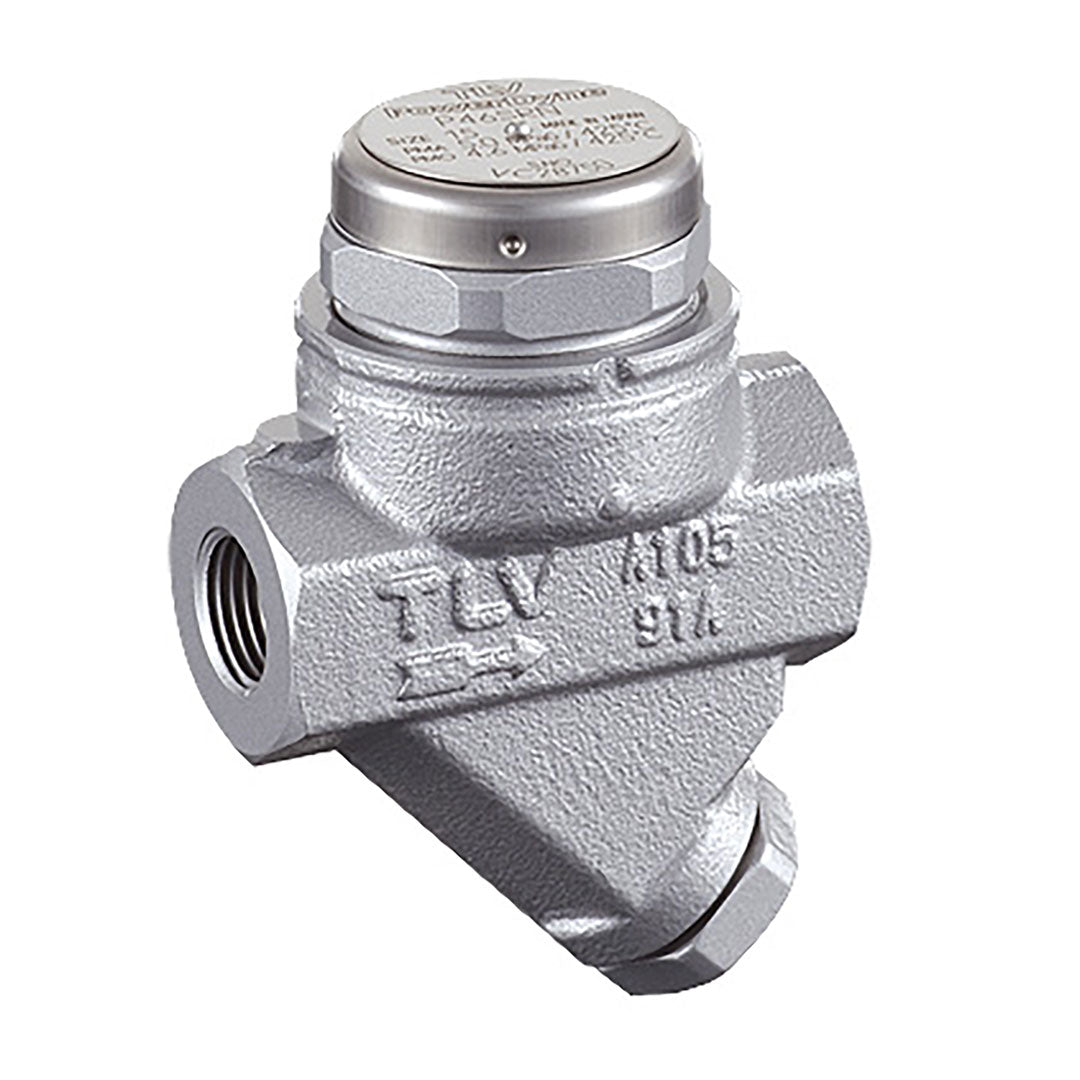

Thermodynamic Steam Trap TLV Modle P46SRN (300LBS) 20มม. (3/4 นิ้ว)

สามารถถอดซ่อมแซมหน้างานสำหรับ ท่อเมนไลน์, เทรซเซอร์ และคอยล์ มีสเปคความจุให้เลือก หลากหลายเพื่อความหมาสมต่อสภาวะที่ต่างกันไป มีห้เลือกทั้งตัวเป็นคาร์บอนสตีล หรือจะ เป็น สเตนเลสสตีล

• ชุดอุปกรณ์วาล์วสามารถถอดเปลี่ยนหน้างานได้
• มีฉนวนกันอากาศ จึงช่วยลดปัญหาเรื่องการขาดปริมาณอน้ำหล่อเลี้ยงตามรอบ
• แผ่นโลหะกลมที่วางทับจะชวยให้ไอน้ำถูกปิดกั้นอย่างสนิท โดยปราศจากอากาศค้างภายใน
• มีตัวกรองภายนอุปกรณ์ จึงหมดปัญหาเรื่องของการบริการ
• กลไกแหวนโลหะคู่ทำหน้าที่ระบายอากาศได้เร็วตามสภาวะอุณหภูมิที่เปลี่ยนไป
• ผิวงานอุปกรณ์เป็นสเตนเลสหนาแกร่ง

หลักการทำงานของ Thermodynamic Steam Trap TLV รุ่น P46SRM (300LBS)

Thermodynamic Steam Trap TLV รุ่น P46SRM (300LBS) เป็นวาล์วดักไอน้ำแบบเทอร์โมไดนามิก เหมาะสำหรับใช้งานในระบบท่อไอน้ำทั่วไป ช่วยระบายคอนเดนเสท (น้ำที่เกิดจากการควบแน่นของไอน้ำ) ออกจากระบบได้อย่างมีประสิทธิภาพ วาล์วรุ่นนี้มีจุดเด่นคือ การออกแบบที่ทนทาน ใช้งานง่าย ประสิทธิภาพสูง และสามารถรองรับแรงดันใช้งานได้สูงถึง 21 บาร์ (300 psi)

หลักการทำงาน

กลไกภายใน

• ภายในตัววาล์วมี แคปซูล (capsule) ที่บรรจุของเหลวระเหยง่าย (flashing liquid)
• ช่องทางเข้าของไอน้ำ อยู่ด้านบนของวาล์ว
• ช่องทางระบายคอนเดนเสท อยู่ด้านล่างของวาล์ว

การระบายคอนเดนเสท

• เมื่อคอนเดนเสทเย็นไหลเข้าสู่วาล์ว คอนเดนเสทจะทำให้อุณหภูมิภายในแคปซูลลดลง ของเหลวระเหยง่ายจะเปลี่ยนสถานะเป็นไอน้ำ ความดันภายในแคปซูลจะเพิ่มขึ้น ดักแอร์ (air check) จะปิด ช่องทางระบายคอนเดนเสทจะเปิด คอนเดนเสทจะระบายออกจากระบบ

การไหลของไอน้ำ

• เมื่อไอน้ำร้อนไหลเข้าสู่วาล์ว ความร้อนจากไอน้ำจะทำให้อุณหภูมิภายในแคปซูลสูงขึ้น ของเหลวระเหยง่ายจะเปลี่ยนสถานะเป็นของเหลว ความดันภายในแคปซูลจะลดลง ดักแอร์จะเปิด ช่องทางระบายคอนเดนเสทจะปิด ไอน้ำสามารถไหลผ่านวาล์วได้

คุณสมบัติเด่น

• ทนทาน ตัววาล์วผลิตจากเหล็กหล่อ ชิ้นส่วนภายในเป็นสแตนเลสสตีล ทนทานต่อความร้อน และการกัดกร่อน
• ใช้งานง่าย: โครงสร้างเรียบง่าย ติดตั้งและบำรุงรักษาง่าย
• ประสิทธิภาพสูง: ระบายคอนเดนเสทได้อย่างรวดเร็ว ป้องกันการสูญเสียความร้อน
• ใช้งานได้หลากหลาย: เหมาะสำหรับใช้งานในระบบท่อไอน้ำทั่วไป ที่มีแรงดันไม่เกิน 21 บาร์ (300 psi) และ ขนาดท่อตั้งแต่ 20 มม. (3/4 นิ้ว) ถึง 50 มม. (2 นิ้ว)

ข้อดีเพิ่มเติมของ Thermodynamic Steam Trap TLV รุ่น P46SRM (300LBS)

• รองรับแรงดันสูง: สามารถใช้งานได้กับระบบที่มีแรงดันสูงถึง 21 บาร์ (300 psi)
• ขนาดกะทัดรัด: ติดตั้งง่ายในพื้นที่จำกัด
• ราคาประหยัด: เมื่อเทียบกับวาล์วดักไอน้ำแบบอื่น

ข้อมูลจำเพาะ Thermodynamic steam trap TLV

ข้อมูลจำเพาะ Thermodynamic Steam Trap TLV

รูปภาพขนาด Thermodynamic Steam Trap TLV

ตารางขนาด Thermodynamic Steam Trap TLV

Size	20mm
L	80
H	120
H1	62
ФО	36
ФC	27.7
h	13
Weight (Kg)	1.2
