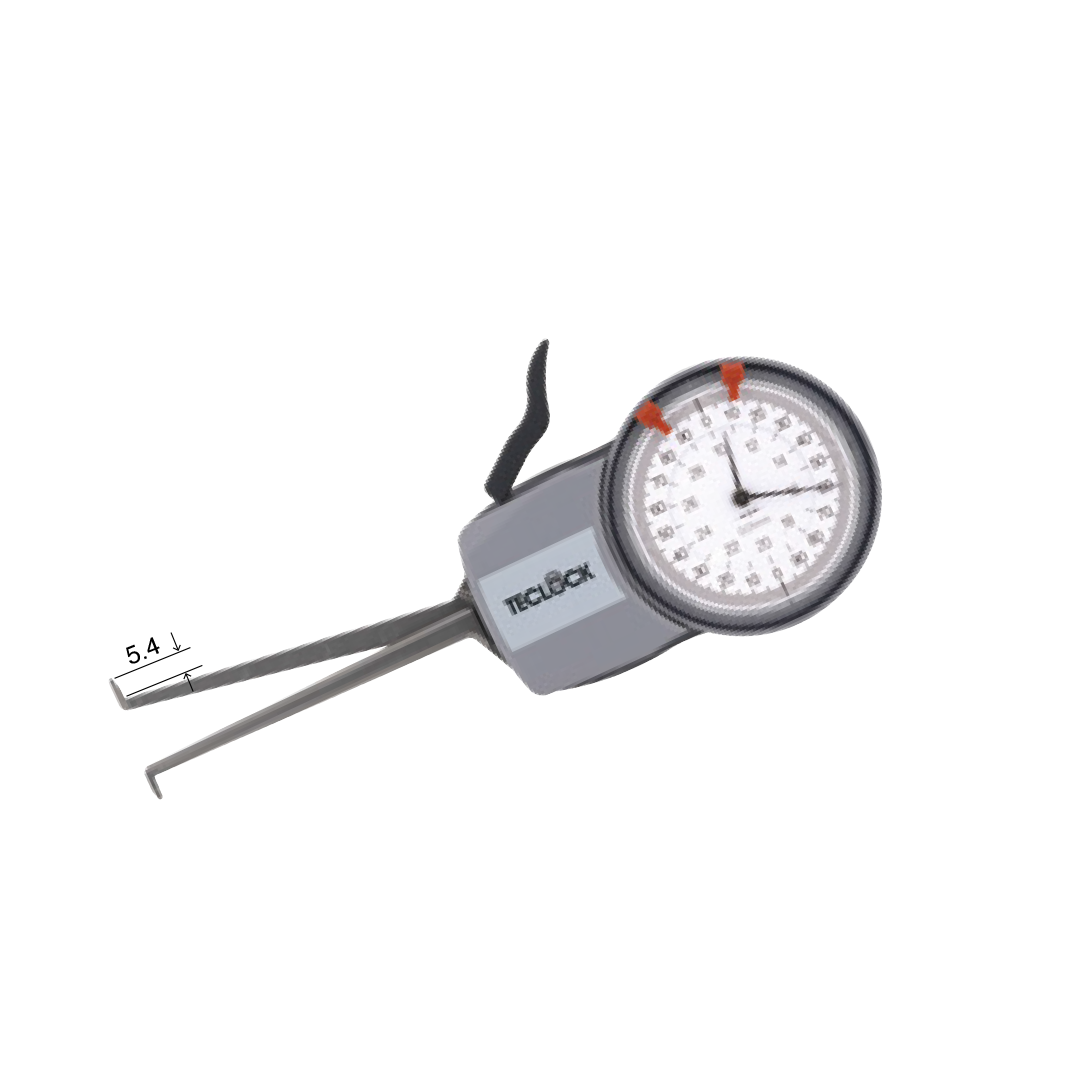

Teclock Internal Dial Caliper Gauge (Arms with Lever type) IM-821

เกจวัดคาลิปเปอร์แบบหน้าปัดภายในพร้อมแขนควบคุมแบบคันโยกได้รับการออกแบบมาเพื่อวัดเส้นผ่านศูนย์กลางภายในอย่างรวดเร็วและแม่นยำ โดยเฉพาะในพื้นที่จำกัด ต่อไปนี้คือรายละเอียดของคุณสมบัติและการทำงานของเกจวัดเหล่านี้:

คุณสมบัติหลัก

• แขนที่ควบคุมด้วยคันโยก:แขนของเกจวัดจะทำงานด้วยคันโยก ทำให้เปิดและปิดรอบชิ้นงานได้ง่าย ซึ่งมีประโยชน์อย่างยิ่งเมื่อต้องวัดในพื้นที่แคบหรือเมื่อต้องใช้งานด้วยมือเดียว
• การวัดร่องแคบ:ออกแบบมาโดยเฉพาะสำหรับการวัดเส้นผ่านศูนย์กลางภายในของร่องแคบ ช่อง และบริเวณอื่นๆ ที่เข้าถึงยาก
• จุดสัมผัสโลหะแข็ง:จุดสัมผัสทำจากโลหะแข็ง (มักเป็นคาร์ไบด์) ทำให้มีความทนทานและต้านทานการสึกหรอ ทำให้มีความแม่นยำยาวนาน
• ตัวชี้การปฏิวัติแบบโคแอกเซียล:มีตัวชี้แบบโคแอกเซียล (ร่วมศูนย์กลาง) ที่ทำให้การวัดค่าอ่านง่ายขึ้น ลดโอกาสเกิดข้อผิดพลาดของพารัลแลกซ์
• การปรับเกจวัดแหวน:เกจวัดจะได้รับการปรับเทียบโดยใช้เกจวัดแหวนเพื่อกำหนดช่วงการวัดขั้นต่ำ วิธีนี้ช่วยให้มั่นใจได้ว่าการอ่านค่าจะแม่นยำตลอดช่วงการวัดทั้งหมด ตัวอย่างเช่น รุ่น IM-880 จะต้องได้รับการปรับให้เป็น 2.5 มม. โดยใช้เกจวัดแหวนก่อนทำการวัด
• การอ่านค่าหน้าปัดโดยตรง:หลังจากปรับแต่งอย่างเหมาะสมแล้ว หน้าปัดจะอ่านค่าเส้นผ่านศูนย์กลางภายในได้โดยตรง ทำให้การวัดรวดเร็วและตรงไปตรงมา

มันทำงานอย่างไร

• การปรับ:ก่อนอื่นให้ปรับเกจวัดโดยใช้เกจวัดวงแหวนเพื่อตั้งค่าช่วงการวัดขั้นต่ำ (เช่น 2.5 มม. สำหรับ IM-880) ขั้นตอนนี้จะกำหนดจุดศูนย์ของหน้าปัด
• การใส่:เปิดแขนวัดโดยใช้คันโยก และใส่เกจวัดเข้าไปในร่องชิ้นงาน
• การวัด:ปล่อยคันโยกแล้วปิดแขนให้เข้ากับเส้นผ่านศูนย์กลางภายในของร่อง
• การอ่าน: ตัวบ่งชี้หน้าปัดจะแสดงเส้นผ่านศูนย์กลางภายในที่วัดได้โดยตรง

ข้อดี

• ความเร็วและความสะดวกในการใช้งาน:การใช้งานคันโยกช่วยให้วัดได้อย่างรวดเร็วและมีประสิทธิภาพ โดยเฉพาะในงานที่ต้องทำซ้ำๆ
• การเข้าถึง:ออกแบบมาเพื่อการวัดในร่องแคบและพื้นที่จำกัดซึ่งเข้าถึงได้ยากด้วยเครื่องมืออื่น
• ความทนทาน:จุดสัมผัสโลหะแข็งช่วยให้มีความแม่นยำและทนทานต่อการสึกหรอได้ยาวนาน
• การอ่านค่าที่ชัดเจน:ตัวชี้แบบโคแอกเซียลและการอ่านค่าแบบหน้าปัดตรงช่วยลดข้อผิดพลาดและปรับปรุงประสิทธิภาพในการวัด

การใช้งาน

• การควบคุมคุณภาพในการผลิต
• การตรวจสอบชิ้นส่วนที่ผ่านการกลึง
• การวัดร่องและช่องในส่วนประกอบต่างๆ
• การตรวจสอบมิติในกระบวนการประกอบ
