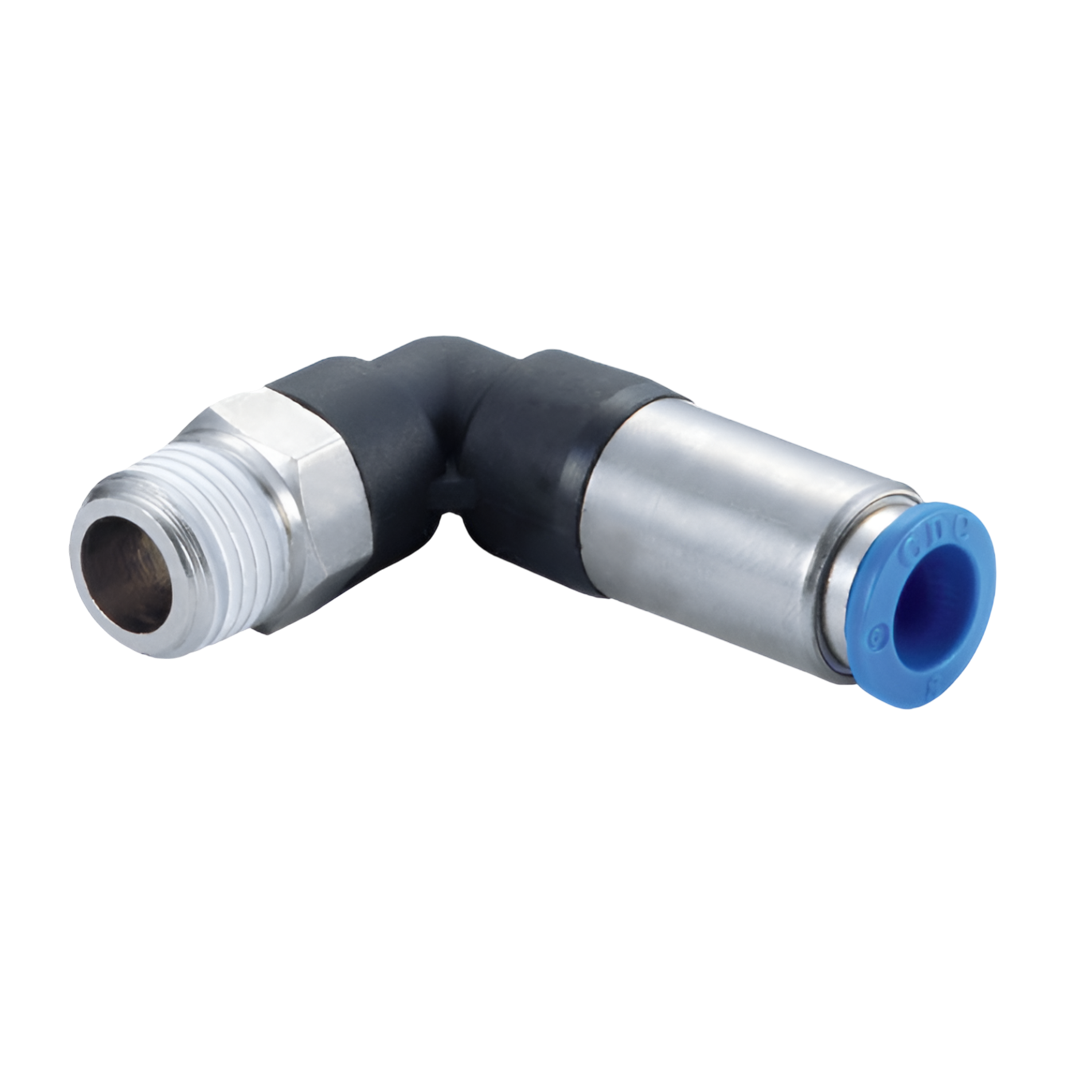

Stop Fittings CDC Elbow SPL04-M6
Stop Fittings CDC Elbow SPL04-M6
CDC
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
960.00 ฿
ราคาปกติ
ราคาโปรโมชัน
960.00 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Stop Fittings CDC Elbow SPL04-M6
Stop Fittings คือข้อต่อลมชนิดพิเศษที่ออกแบบมาเพื่อทำหน้าที่ จำกัดระยะการเสียบท่อลม (Tube Stop Function) ทำให้ท่อลมถูกสอดเข้าไปในตำแหน่งที่ถูกต้องพอดี ไม่ลึกหรือไม่ตื้นเกินไป ซึ่งช่วยเพิ่มความมั่นคงในการเชื่อมต่อ ลดความเสี่ยงของการรั่วซึม และยืดอายุการใช้งานของระบบนิวแมติกโดยรวม
คุณสมบัติ
คุณสมบัติ
คุณสมบัติ
- การไหลของลมจะถูกปิดกั้นโดยสมบูรณ์ทันทีเมื่อถอดท่อออก และจะกลับมาไหลอีกครั้งเมื่อเชื่อมต่อท่อใหม่
- กลไกการไหลแบบสองทิศทาง (Dual-passage) ช่วยให้สามารถจ่ายแรงดันได้จากทั้งสองด้านของจุดเชื่อมต่อระบบนิวเมติก
- เหมาะสำหรับงานระบบนิวเมติกที่มีการถอด–ต่อหรือปรับเปลี่ยนตำแหน่งท่อบ่อยครั้ง
- เหมาะสำหรับการทดลอง การทดสอบ การสาธิต และการเรียนการสอนในงานระบบนิวเมติกหลากหลายรูปแบบ
การใช้งาน
- ใช้หยุดการไหลของลมในระบบนิวเมติกในจุดที่ต้องเปลี่ยนทิศทางท่อ
- เหมาะสำหรับงานปรับปรุงหรือซ่อมบำรุงระบบลม
- ใช้ในเครื่องจักรอุตสาหกรรมและสายการผลิต
- เหมาะกับพื้นที่ติดตั้งที่มีข้อจำกัดด้านพื้นที่
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| รุ่น Metric PT | SPL04-M6 |
| ∅D | 4 |
| ∅P | 10.0 |
| T | M6*1.0p |
| L | 20.6 |
| E | 29.5 |
| A | 4.1 |
| B | 14.8 |
| H(Hex) | 10 |
| น้ำหนัก (กรัม) | 14.0 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| ประเภทของไหลที่สามารถใช้งานได้ | อากาศ (AIR) (ไม่สามารถใช้กับก๊าซหรือของเหลวชนิดอื่นได้) ห้ามใช้กับงานที่มีน้ำ | อากาศ (AIR) (ไม่สามารถใช้กับก๊าซหรือของเหลวชนิดอื่นได้) ห้ามใช้กับงานที่มีน้ำ |
| ช่วงความดันในการทำงาน | 0~150PSI | 0~9.9Kgf/cm²(0~990KPa) |
| ความดันลบ | -29.5in Hg | -750mmHg(-750Torr) |
| ช่วงอุณหภูมิในการทำงาน | 32~140℉ | 0~60℃ |
