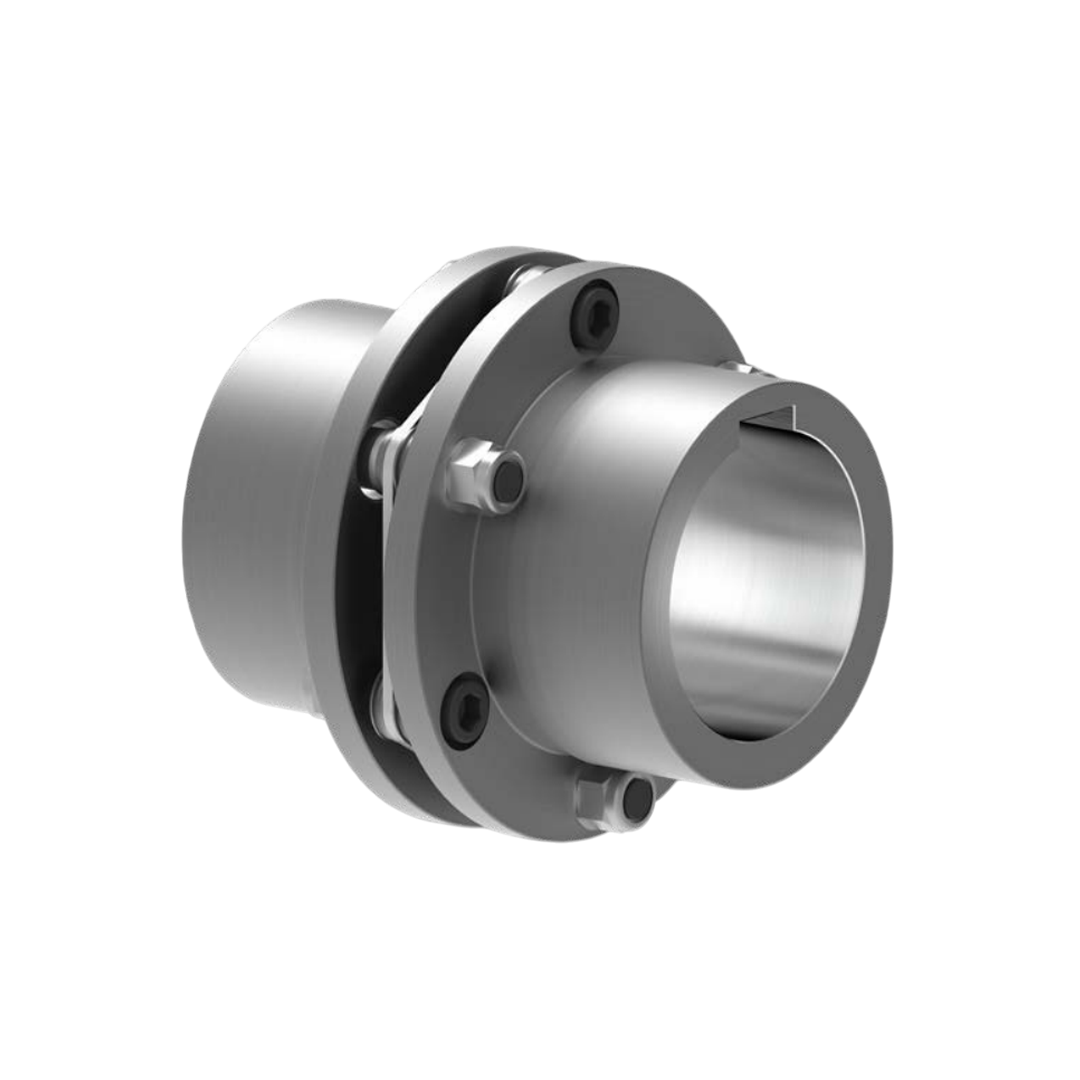

Steel Disc Couplings RINGFEDER TND HSH 316 ขนาด
Steel Disc Couplings RINGFEDER TND HSH 316 ขนาด
RINGFEDER
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Steel Disc Couplings RINGFEDER TND HSH 316 ขนาด
ข้อต่อเพลาประเภท Steel Disc Couplings ของ RINGFEDER เป็นโซลูชันการส่งกำลังที่ออกแบบมาเพื่อรองรับการทำงานที่ต้องการทั้งความแม่นยำ ความทนทาน และความยืดหยุ่นในเวลาเดียวกัน โครงสร้างหลักของข้อต่อชนิดนี้ประกอบด้วยชุดแผ่นดิสก์โลหะ (Disc Packs) ที่ทำจากเหล็กคุณภาพสูง ซึ่งยึดติดกับฮับทั้งสองด้าน โดยการบิดงอของแผ่นดิสก์จะช่วยรองรับการเยื้องศูนย์ของเพลาได้หลายรูปแบบ เช่น การเยื้องศูนย์เชิงมุม (Angular Misalignment) การเยื้องศูนย์เชิงขนาน (Parallel Misalignment) และการขยับตามแนวแกน (Axial Displacement) ได้อย่างมีประสิทธิภาพ
คุณสมบัติ
คุณสมบัติ
คุณสมบัติ
- ข้อต่อแบบ Steel Disc Coupling ที่มาพร้อม ฮับมาตรฐาน (Standard Hubs)
- การเชื่อมต่อเพลาและฮับแบบ Single-Jointed โดยไม่มี Spacer
- การยึดเพลากับฮับทำผ่าน Keyway
- โครงสร้างเหล็กแข็งแรง ทนต่อแรงบิดสูงและให้ความเสถียรในการหมุน
- เหมาะสำหรับงานที่ต้องการ ความแม่นยำสูงและการส่งแรงบิดที่เสถียร
การติดตั้ง
- การติดตั้งง่ายด้วยฮับมาตรฐานและ Keyway
- การจัดศูนย์ทำได้รวดเร็วและแม่นยำ
- ไม่จำเป็นต้องใช้เครื่องมือพิเศษ
- การประกอบไม่ซับซ้อน ลดโอกาสเกิดความเสียหายต่อเพลาและตัว Coupling
การใช้งาน
- เหมาะสำหรับระบบส่งกำลังที่ต้องการ แรงบิดแม่นยำและเสถียร
- ใช้งานได้ดีกับเครื่องจักรทั่วไป เครื่องจักรความเร็วสูง และระบบส่งกำลังแบบอุตสาหกรรม
- ลดแรงสั่นสะเทือนและแรงกระแทกต่อเพลาและอุปกรณ์ที่เชื่อมต่อ
- ช่วยยืดอายุการใช้งานของเพลาและอุปกรณ์ที่เชื่อมต่อ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| Size HSH | 316 |
| TKNHD1) Nm | 130000 |
| TKNT1) Nm | -- |
| nmax 1/min | 1700 |
| dpre3) mm | 100 |
| d1k;d2k max4) mm | 215 |
| C1/C2 mm | 240 |
| E mm | 47 |
| H3 mm | 47 |
| D1 mm | 510 |
| D2 mm | 316 |
| L2 mm | 38 |
| L mm | 527 |
| SD mm | 172 |
| nSC Quantity | 8 |
| GwSB6) kg | 384.4 |
| JSB6) 10−3kgm2 | 8650 |
| CTdynHD 106 Nm/rad | 87.706 |
| CTdynHT 106 Nm/rad | -- |
| axial KaHD mm | 1.8 |
| axial DKaHT mm | -- |
| Max. Permissible Misalignment 7) angular KwHD Degrees | 0.5 |
| Max. Permissible Misalignment 7) angular KwHT Degrees | -- |
| radial KrHD mm | -- |
| radial KrHT mm | -- |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| คุณสมบัติ | รายละเอียด |
| ประเภทการออกแบบ | ข้อต่อแบบ Steel Disc Coupling พร้อม Standard Hubs, แบบ Single-Jointed และ ไม่มี Spacer |
| ลักษณะเด่น | การเชื่อมต่อเพลาฮับด้วย Keyway ทำให้ติดตั้งง่ายและถ่ายทอดแรงบิดได้อย่างมีประสิทธิภาพ |
| การส่งกำลัง | ถ่ายทอดแรงบิดได้ราบรื่น ลดแรงสั่นสะเทือน พร้อมความแม่นยำสูง |
| การชดเชยการเยื้องศูนย์ | รองรับการเยื้องศูนย์ทั้งแนวรัศมี แกน และมุม |
| การติดตั้ง | ติดตั้งง่าย ใช้ Keyway ในการประกอบเพลากับฮับ |
| การบำรุงรักษา | แทบไม่ต้องบำรุงรักษา โครงสร้าง Steel Disc ทนทานต่อการสึกหรอ |
| การใช้งานทั่วไป | เหมาะกับเครื่องจักรทั่วไป มอเตอร์ ปั๊ม และระบบส่งกำลังอุตสาหกรรม |
| จุดเด่น | ติดตั้งง่าย แข็งแรงทนทาน และให้แรงบิดแม่นยำ |
