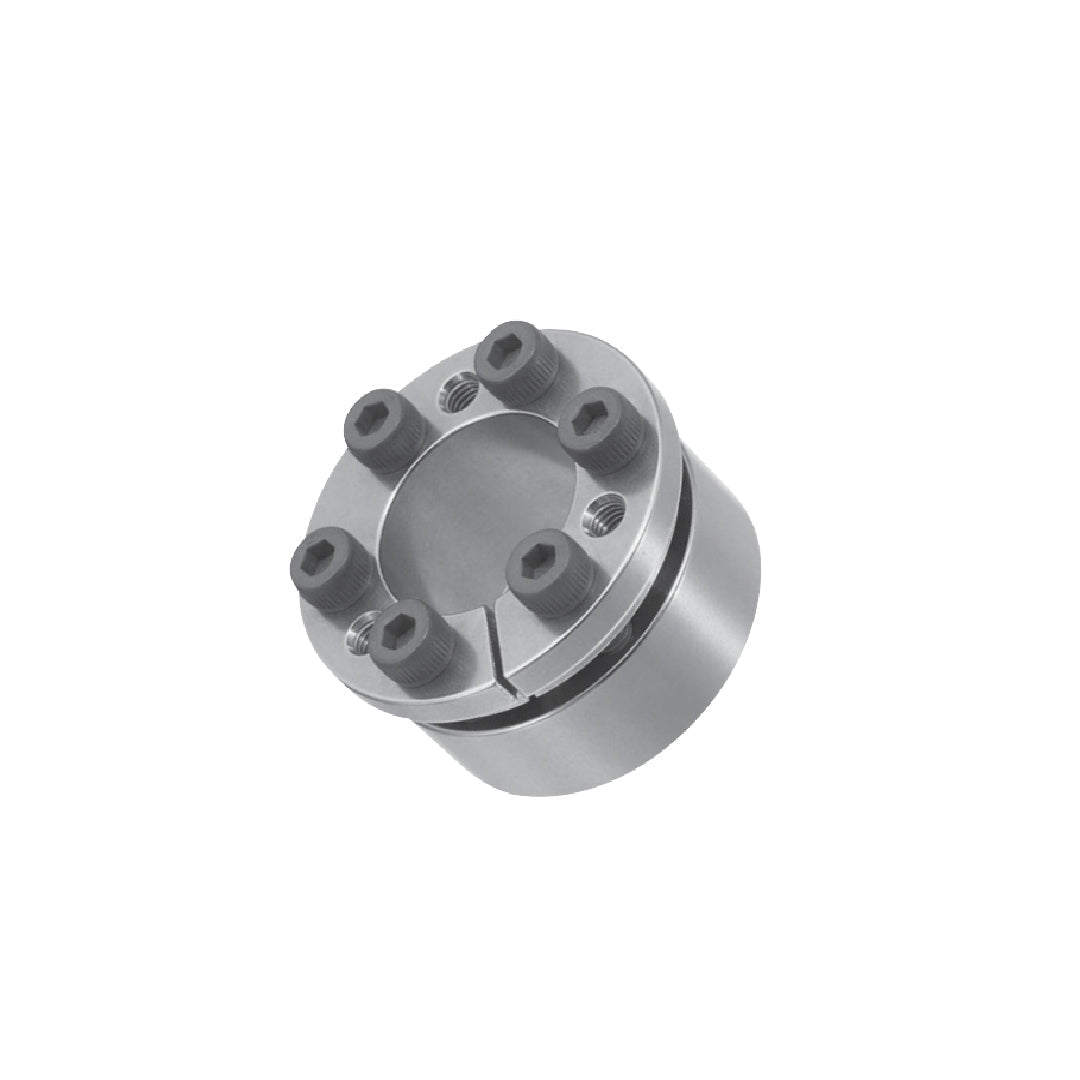

Stainless Steel (KE-SS) Tsubaki Power-Lock® PL022 X 040 KE-SS

คุณสมบัติ Tsubaki Power-Lock® KE Series

• ความคลาดเคลื่อนของเพลาที่หลากหลาย:เข้ากันได้กับความคลาดเคลื่อนของเพลา m6, k6, j6, h6-h10 (ยกเว้นรุ่นที่ชุบนิกเกิลแบบไม่ใช้ไฟฟ้า ซึ่งต้องใช้ h8) ทำให้มีความยืดหยุ่นในการเลือกเพลาที่เข้ากันได้มากกว่าเมื่อเทียบกับซีรีส์อื่นๆ
• การจัดตำแหน่งศูนย์กลางด้วยตนเอง:หน่วยเหล่านี้ให้การจัดตำแหน่งเพลาและดุมที่แม่นยำและความเป็นศูนย์กลางร่วมศูนย์ ช่วยให้ติดตั้งในรูตรงได้ ทำให้การติดตั้งง่ายขึ้นและรับประกันตำแหน่งที่แม่นยำ
• ออกแบบมาให้เหมาะกับเส้นผ่านศูนย์กลางขนาดเล็ก:ความแตกต่างที่น้อยลงระหว่างเส้นผ่านศูนย์กลางด้านในและด้านนอกช่วยลดแรงกดสัมผัสและทำให้สามารถติดตั้งกับฮับขนาดเล็กได้ ซึ่งถือเป็นข้อควรพิจารณาหลักในการออกแบบสำหรับการใช้งานที่มีพื้นที่จำกัด
• ตัวเลือกที่เหมาะกับทุกการใช้งาน:มีให้เลือกทั้งแบบสเตนเลสสตีลและแบบชุบนิกเกิลแบบไม่ใช้ไฟฟ้าสำหรับการใช้งานในห้องปลอดเชื้อหรือสภาพแวดล้อมที่กัดกร่อน ซึ่งช่วยให้มีโซลูชันสำหรับการใช้งานที่ต้องการความแม่นยำสูงต่างๆ

ขนาด

• เส้นผ่านศูนย์กลางเพลา: φ5 ~ φ100 มม.

ความคลาดเคลื่อน

• ความคลาดเคลื่อนของเพลา: h8
• ความคลาดเคลื่อนของรูดุมล้อ: H8
• ความหยาบผิว: ต่ำกว่า 12S

หมายเหตุสำคัญเกี่ยวกับความคลาดเคลื่อน

เพลาที่ไม่มีความคลาดเคลื่อนตามที่แนะนำ:

• ความคลาดเคลื่อนมาตรฐานของเพลาคือ h8 หากใช้เพลาที่มีค่าคลาดเคลื่อน h9 หรือ h10 แรงบิดที่ส่งผ่านได้จะลดลง 10%
• รุ่นชุบนิกเกิลแบบไม่ใช้ไฟฟ้าต้องใช้เพลาที่มีค่าความคลาดเคลื่อน H8 โดยเฉพาะ
• ตารางแสดงความสัมพันธ์ระหว่างค่าความคลาดเคลื่อนของเส้นผ่านศูนย์กลางเพลาภายนอก ค่าความคลาดเคลื่อนของเส้นผ่านศูนย์กลางดุมล้อภายใน และค่าแรงบิดที่ส่งผ่านได้ (ค่าแคตตาล็อก × %):
• h9 - h10 พร้อมรูดุมล้อ H8 ช่วยให้ได้แรงบิดที่ส่งผ่านได้ 90% ของแค็ตตาล็อก
• h6 - h7 พร้อมรูดุมล้อ H8 ช่วยให้ได้แรงบิดที่ส่งผ่านได้ 90% ของแค็ตตาล็อก
• j6 - j7 พร้อมรูดุมล้อ H8 ช่วยให้ได้แรงบิดที่ส่งผ่านได้ 90% ของแค็ตตาล็อก
• k6 พร้อมดุมล้อ H8 ช่วยให้ได้แรงบิดที่ส่งผ่านได้ 90% ของแค็ตตาล็อก
• m6 พร้อมรูดุมล้อ H8 ส่งผลให้มีแรงบิดที่ส่งผ่านได้ 90% ของแค็ตตาล็อก

การปฏิบัติตาม

• เป็นไปตามมาตรฐาน RoHS

หมายเหตุ

• ตัวเครื่องหลักทำจากสเตนเลสออสเทไนต์ที่มีคุณสมบัติป้องกันการกัดกร่อนได้ดีเยี่ยมซึ่งเน้นย้ำถึงคุณสมบัติป้องกันการกัดกร่อนที่ยอดเยี่ยมของสเตนเลสที่ใช้ในตัวเครื่องหลักของ Power-Lock
• สลักเกลียวล็อคได้รับการหล่อลื่นเพื่อไม่ให้ต้องใช้การหล่อลื่นเพิ่มเติมในระหว่างการประกอบเน้นย้ำถึงความสะดวกสบายของสลักเกลียวที่ผ่านการหล่อลื่นล่วงหน้าเพื่อการติดตั้งที่ง่ายขึ้นและประสิทธิภาพที่สม่ำเสมอ

การใช้งาน Stainless Steel (KE-SS) Models

• เหมาะที่สุดสำหรับการดำเนินการห้องคลีนรูมที่ต้องการสนิมน้อยที่สุด:นี่เป็นการระบุการใช้งานหลักของรุ่น KE ซีรีส์สแตนเลสอย่างชัดเจน ซึ่งอยู่ในสภาพแวดล้อมที่การป้องกันสนิมและการรักษาความสะอาดเป็นสิ่งสำคัญ เช่น ห้องคลีนรูม
