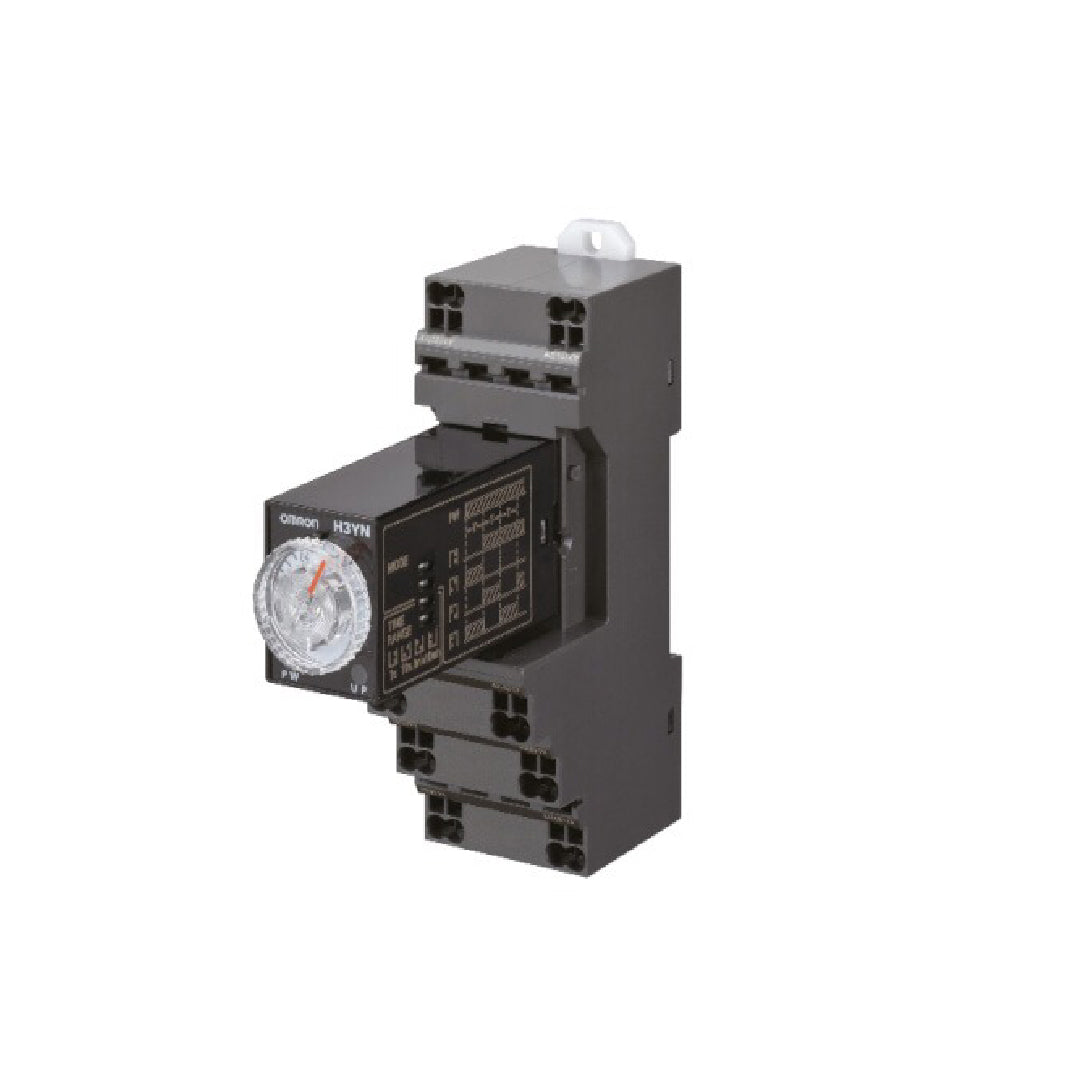

Solid State Timer Omron H3YN-2 AC24
Solid State Timer Omron H3YN-2 AC24
OMRON
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Solid State Timer Omron H3YN-2 AC24
Solid-state Timer H3Y Series จาก OMRON คือคำตอบที่สมบูรณ์แบบสำหรับผู้ที่ต้องการไทเมอร์ที่ทรงพลังในขนาดที่กะทัดรัด ด้วยความสามารถในการทำงานร่วมกับ MY Relay และ Push-In Plus Terminal Block Socket รวมถึงการออกแบบที่เน้นความปลอดภัย ทำให้ H3Y Series เป็นการลงทุนที่ชาญฉลาดและช่วยเพิ่มความน่าเชื่อถือให้กับระบบของคุณ หากคุณกำลังมองหา ไทเมอร์ขนาดเล็ก ที่พร้อมสำหรับการใช้งานในทุกสภาพแวดล้อม H3Y Series OMRON คือคำตอบที่คุณตามหา รายละเอียดสินค้าดังต่อไปนี้
คุณสมบัติ
คุณสมบัติ
Solid-state Timer H3Y Series OMRON: ไทเมอร์ขนาดเล็กที่ทรงพลังสำหรับทุกการใช้งาน
ในอุตสาหกรรมที่ความกะทัดรัดและการทำงานร่วมกันระหว่างอุปกรณ์เป็นสิ่งสำคัญ การเลือกใช้อุปกรณ์ที่สามารถทำงานร่วมกับระบบที่มีอยู่ได้อย่างราบรื่นถือเป็นข้อได้เปรียบ Solid-state Timer H3Y Series จาก OMRON คือผลิตภัณฑ์ที่ถูกออกแบบมาเพื่อตอบโจทย์นี้โดยเฉพาะ ด้วยดีไซน์ขนาดเล็กที่สามารถใช้งานร่วมกับ MY Relay และ Push-In Plus Terminal Block Socket ได้อย่างลงตัว บทความนี้จะเจาะลึกถึงคุณสมบัติเด่นและเหตุผลที่ทำให้ H3Y Series เป็นตัวเลือกที่น่าสนใจสำหรับวิศวกรและผู้ประกอบการ
คุณสมบัติเด่นของ H3Y Series ที่ทำให้เป็นไทเมอร์ที่เข้ากันได้ดีที่สุด
- เข้ากันได้กับ MY Relay (Compatible with MY Relay): H3Y Series เป็นไทเมอร์ขนาดเล็กที่สามารถใช้งานร่วมกับ MY Relay ได้อย่างสมบูรณ์แบบ
- รองรับ Push-In Plus Terminal Block Socket: มีรุ่นที่เข้ากันได้กับ Push-In Plus Terminal Block Socket ทำให้การเดินสายง่ายและรวดเร็ว
- ปรับตั้งเวลาได้ง่าย (Large transparent time setting knob): มาพร้อมปุ่มปรับตั้งเวลาที่โปร่งใสและมีขนาดใหญ่ ทำให้การตั้งค่าเวลาทำได้สะดวกและแม่นยำยิ่งขึ้น
- ผ่านมาตรฐาน EMC (Conforms to EMC standards): H3Y Series เป็นไปตามมาตรฐาน EMC และได้รับการอนุมัติจาก UL และ CSA ทำให้สามารถใช้งานได้อย่างเสถียรในสภาพแวดล้อมที่มีการรบกวนทางแม่เหล็กไฟฟ้าสูง
การประยุกต์ใช้ Solid-state Timers H3Y Series ในอุตสาหกรรม
ด้วยคุณสมบัติที่โดดเด่นทำให้ H3Y Series สามารถนำไปประยุกต์ใช้ในหลากหลายอุตสาหกรรมและระบบ เช่น:
- ระบบควบคุมที่ใช้ MY Relay: เหมาะสำหรับการอัปเกรดหรือติดตั้งระบบใหม่ที่ใช้ MY Relay เป็นหลัก
- ตู้ควบคุมขนาดเล็ก: ด้วยดีไซน์ขนาดเล็ก ทำให้ประหยัดพื้นที่ในการติดตั้ง
- งานที่ต้องใช้ความแม่นยำในการตั้งเวลา: ปุ่มปรับที่ง่ายต่อการใช้งานช่วยให้สามารถตั้งเวลาได้อย่างแม่นยำ
- การใช้งานในสภาพแวดล้อมที่มีสัญญาณรบกวน: ด้วยการผ่านมาตรฐาน EMC ทำให้มั่นใจในความเสถียรในการทำงาน
เลือกไทเมอร์สำหรับ MY Relay อย่างไรให้คุ้มค่า?
เมื่อต้องการเลือกไทเมอร์ ควรพิจารณาจาก:
- ความเข้ากันได้ของอุปกรณ์: หากคุณใช้ MY Relay อยู่แล้ว การเลือกไทเมอร์ที่เข้ากันได้โดยตรงจะช่วยลดความยุ่งยากในการติดตั้งและเพิ่มประสิทธิภาพในการทำงาน
- ความสะดวกในการติดตั้ง: การมีตัวเลือกที่สามารถใช้กับเทอร์มินอลแบบ Push-In Plus จะช่วยประหยัดเวลาและแรงงาน
- มาตรฐานและความน่าเชื่อถือ: การเลือกผลิตภัณฑ์ที่ผ่านมาตรฐานสากลจะช่วยให้มั่นใจในคุณภาพและความปลอดภัย
ข้อมูลจำเพาะ
ข้อมูลจำเพาะ
ขนาด(หน่วย: มม.)
ลักษณะเฉพาะ
ลักษณะเฉพาะ
| รายการ | H3YN-2/-21/-4/-41 |
| ความแม่นยำของเวลาการทำงาน | ±1% FS สูงสุด (ช่วง 1 วินาที: ±1%±10 มิลลิวินาทีสูงสุด) |
| การตั้งค่าผิดพลาด | ±10%±50 ms FS สูงสุด |
| รีเซ็ตเวลา | เวลาเปิดเครื่องขั้นต่ำ: สูงสุด 0.1 วินาที (รวมการรีเซ็ตครึ่งทาง) |
| อิทธิพลของแรงดันไฟฟ้า | ±2% FS สูงสุด |
| อิทธิพลของอุณหภูมิ | ±2% FS สูงสุด |
| ความต้านทานฉนวน | 100 MΩ ขั้นต่ำ (ที่ 500 VDC) |
| ความแข็งแรงของฉนวนไฟฟ้า | 2,000 VAC, 50/60 Hz เป็นเวลา 1 นาที (ระหว่างขั้วที่มีกระแสไฟฟ้าไหลผ่านและชิ้นส่วนโลหะที่ไม่มีกระแสไฟฟ้าไหลผ่านที่เปิดอยู่) *1 2,000 VAC, 50/60 Hz เป็นเวลา 1 นาที (ระหว่างวงจรไฟฟ้าทำงานและเอาต์พุตควบคุม) 2,000 VAC, 50/60 Hz เป็นเวลา 1 นาที (ระหว่างหน้าสัมผัสขั้วต่างๆ รุ่น 2 ขั้ว) 1,500 VAC, 50/60 Hz เป็นเวลา 1 นาที (ระหว่างหน้าสัมผัสขั้วต่างๆ รุ่น 4 ขั้ว) 1,000 VAC, 50/60 Hz เป็นเวลา 1 นาที (ระหว่างหน้าสัมผัสไม่ต่อเนื่อง) |
| ความต้านทานการสั่นสะเทือน | การทำลาย: 10 ถึง 55 เฮิรตซ์, แอมพลิจูดเดี่ยว 0.75 มม. เป็นเวลา 1 ชั่วโมงใน 3 ทิศทาง ความผิดปกติ: 10 ถึง 55 เฮิรตซ์, แอมพลิจูดเดี่ยว 0.5 มม. เป็นเวลา 10 นาทีใน 3 ทิศทาง |
| ความต้านทานแรงกระแทก | การทำลาย: 1,000 m/s² ความผิดปกติ: 100 m/s² |
| อายุขัย | เครื่องกล: 10,000,000 การทำงานขั้นต่ำ (ไม่มีโหลดที่ 1,800 การทำงาน/ชม.) ไฟฟ้า: DPDT: 500,000 การทำงานขั้นต่ำ (5 A ที่ 250 VAC, โหลดต้านทานที่ 1,800 การทำงาน/ชม.) 4PDT: 200,000 การทำงานขั้นต่ำ (H3YN-4-Z/-41-Z: 100,000 การทำงานขั้นต่ำ) (3 A ที่ 250 VAC, โหลดต้านทานที่ 1,800 การทำงาน/ชม.) |
| แรงดันไฟฟ้าทนแรงกระตุ้น | ระหว่างขั้วไฟฟ้า: 3 kV สำหรับ 100 ถึง 120 VAC, 200 ถึง 230 VAC, 100ถึง 110 VDC, 125 VDC 1 kV สำหรับ 12 VDC, 24 VDC, 48 VDC, 24 VAC ระหว่างชิ้นส่วนโลหะที่ไม่มีกระแสไฟฟ้าไหลผ่านที่ถูกเปิดเผย: 4.5 kV สำหรับ 100 ถึง 120 VAC, 200 ถึง 230 VAC, 100 ถึง 110 VDC, 125 VDC 1.5 kV สำหรับ 12 VDC, 24 VDC, 48 VDC, 24 VAC |
| ภูมิคุ้มกันเสียงรบกวน | ±1.5 kV, สัญญาณรบกวนคลื่นสี่เหลี่ยมโดยเครื่องจำลองสัญญาณรบกวน (ความกว้างพัลส์: 100 ns/1 µs, เพิ่มขึ้น 1 ns) |
| ภูมิคุ้มกันแบบคงที่ | การทำลาย: 8 kV การทำงานผิดปกติ: 4 kV |
| ระดับการป้องกัน | IP40 |
| น้ำหนัก | ประมาณ 50 กรัม |
| อีเอ็มซี | (EMI) ตู้ควบคุมการปล่อยมลพิษ: EN 55011 กลุ่ม 1 คลาส A แหล่งจ่ายไฟหลัก AC ปล่อยมลพิษ: EN 55011 กลุ่ม 1 คลาส A (EMS) ภูมิคุ้มกัน ESD: IEC 61000-4-2 ภูมิคุ้มกันการรบกวน RF: IEC 61000-4-3 ภูมิคุ้มกันการระเบิด: IEC 61000-4-4 ภูมิคุ้มกันไฟกระชาก: IEC 61000-4-5 ภูมิคุ้มกันการรบกวนที่นำไฟฟ้า: IEC 61000-4-6 ภูมิคุ้มกันการตก/การหยุดชะงักของแรงดันไฟฟ้า: IEC 61000-4-11 |
| มาตรฐานที่ได้รับการรับรอง | UL 508, CSA C22.2 No. 14, Lloyds, CCC, GB/T 14048.5 เป็นไปตามมาตรฐาน EN 61812-1 และ IEC 60664-1 (2.5 kV สำหรับ H3YN-2/-21, 2.5 kV/1 สำหรับ H3YN-4/-41, H3YN-4-Z/-41-Z) |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| ประเภท | อะนาล็อก |
| ประเภทการติดตั้ง | ซ็อกเก็ต |
| ฟังก์ชัน | อเนกประสงค์ |
| ขนาด | 31 มม. |
| ประเภทมุมมอง | ปลั๊กอิน |
| โหมดการทำงาน | เริ่มปิดไฟกระพริบ (เริ่มเปิดเครื่อง), เริ่มเปิดไฟกระพริบ (เริ่มเปิดเครื่อง), ช่วงเวลา (เริ่มเปิดเครื่อง), หน่วงเวลาเปิดเครื่อง (เริ่มเปิดเครื่อง) |
| ประเภทเอาต์พุต | รีเลย์ |
| หน้าสัมผัส คำอธิบาย | DPDT |
| ช่วงเวลา | 0.1 วินาที - 10 นาที |
| แรงดันไฟฟ้า AC | 21.6-26.4 V |
| จำนวนจุดสัมผัส | 8 |
