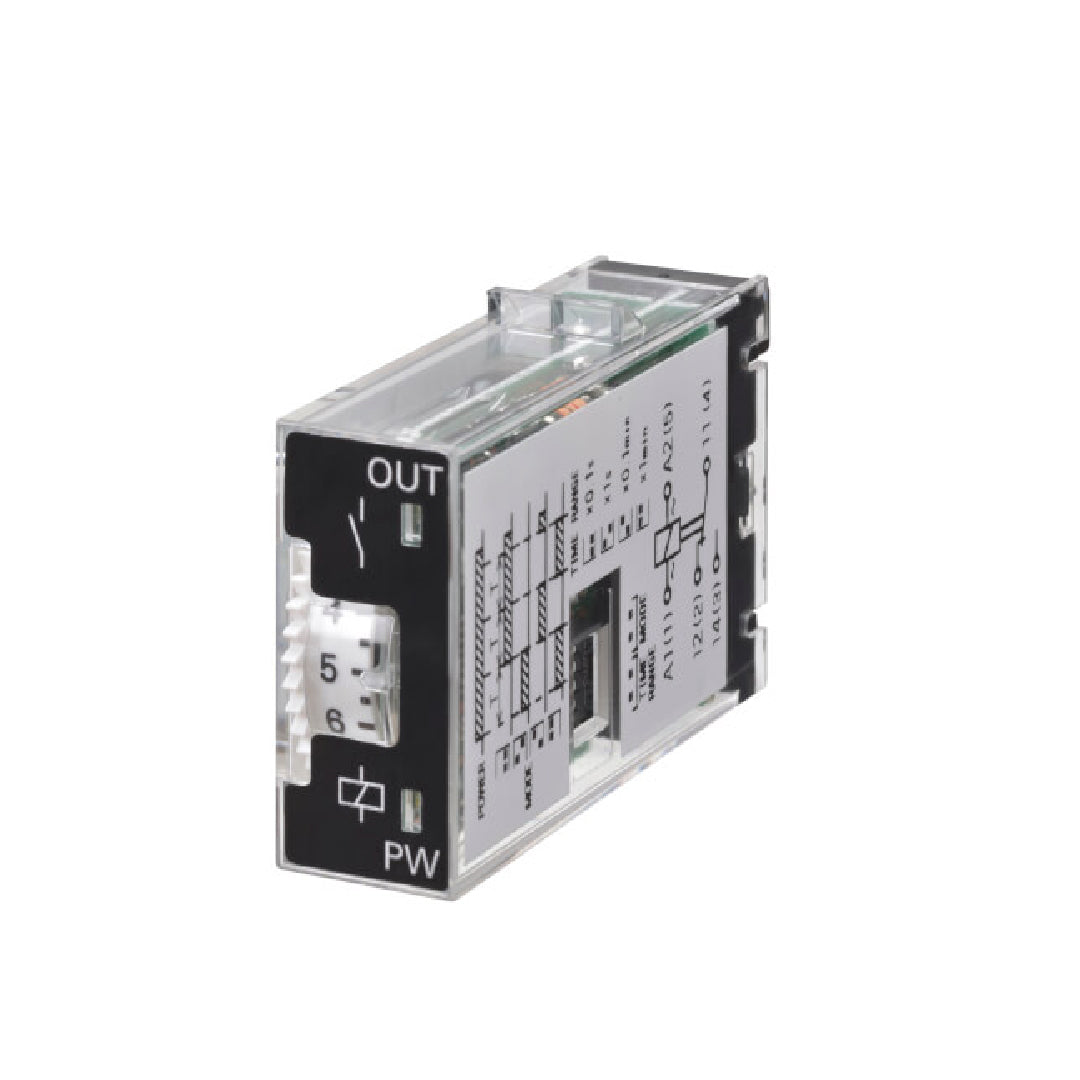

Solid State Timer Omron H3RN-2 24VDC
Solid State Timer Omron H3RN-2 24VDC
OMRON
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Solid State Timer Omron H3RN-2 24VDC
Solid-state Timer H3RN-☐-B จาก OMRON คือคำตอบที่สมบูรณ์แบบสำหรับผู้ที่ต้องการไทเมอร์ที่มีประสิทธิภาพสูง, ขนาดกะทัดรัด, และสามารถใช้งานร่วมกับ G2R Relay Socket ได้อย่างง่ายดาย ด้วยคุณสมบัติที่โดดเด่นและมาตรฐานความปลอดภัยระดับสากล ทำให้ H3RN-☐-B เป็นการลงทุนที่ชาญฉลาดและช่วยเพิ่มประสิทธิภาพให้กับระบบของคุณ หากคุณกำลังมองหา ไทเมอร์อเนกประสงค์ ที่พร้อมสำหรับการใช้งานในทุกสภาพแวดล้อม H3RN-☐-B OMRON คือคำตอบที่คุณตามหา รายละเอียดสินค้าดังต่อไปนี้
คุณสมบัติ
คุณสมบัติ
Solid-state Timer H3RN-☐-B OMRON: ไทเมอร์อเนกประสงค์สำหรับงานที่ต้องการความแม่นยำและประหยัดพื้นที่
ในการออกแบบระบบควบคุมที่ต้องการความแม่นยำและใช้พื้นที่อย่างคุ้มค่า การเลือกใช้อุปกรณ์ที่มีขนาดกะทัดรัดแต่ยังคงฟังก์ชันการทำงานที่ครบถ้วนเป็นสิ่งสำคัญ Solid-state Timer H3RN-☐-B จาก OMRON คือผลิตภัณฑ์ที่ถูกสร้างขึ้นเพื่อตอบสนองความต้องการเหล่านี้ได้อย่างลงตัว ด้วยดีไซน์ที่ผสมผสานความกะทัดรัดและฟังก์ชันที่หลากหลายเข้าด้วยกัน บทความนี้จะเจาะลึกถึงคุณสมบัติเด่นและเหตุผลที่ทำให้ H3RN-☐-B เป็นตัวเลือกที่น่าสนใจสำหรับงานอุตสาหกรรม
คุณสมบัติเด่นของ H3RN-☐-B ที่ทำให้เป็นไทเมอร์ที่เชื่อถือได้
- ดีไซน์กะทัดรัดและใช้งานได้หลากหลาย (Compact, Multi-function Timers): H3RN-☐-B เป็นไทเมอร์แบบมัลติฟังก์ชันขนาดกะทัดรัดที่ถูกออกแบบให้เข้ากันได้กับ G2R Relay Socket
- รองรับ Push-In Plus Terminal Block Socket: สามารถใช้งานร่วมกับ Push-In Plus Terminal Block Socket (P2RF-☐-PU) เพื่อช่วยให้การเดินสายง่ายและรวดเร็วขึ้น
- ช่วงเวลาและโหมดการทำงานมาตรฐาน (Standard multiple time ranges and multiple operating modes): มีช่วงเวลาและโหมดการทำงานที่หลากหลายให้เลือกใช้ตามมาตรฐาน
- การรับรองมาตรฐานสากล: H3RN-☐-B ได้รับการรับรอง UL, CSA, และ CE Marking ซึ่งยืนยันถึงความปลอดภัยและคุณภาพของผลิตภัณฑ์
การประยุกต์ใช้ Solid-state Timers H3RN-☐-B ในอุตสาหกรรม
ด้วยคุณสมบัติที่โดดเด่นทำให้ H3RN-☐-B สามารถนำไปประยุกต์ใช้ในหลากหลายอุตสาหกรรมและระบบที่ต้องการไทเมอร์ที่แม่นยำและประหยัดพื้นที่ เช่น:
- ตู้ควบคุมขนาดเล็ก: เหมาะสำหรับการติดตั้งในตู้ควบคุมที่มีพื้นที่จำกัด
- เครื่องจักรและอุปกรณ์ในโรงงาน: เป็นส่วนประกอบสำคัญในการควบคุมลำดับการทำงานของเครื่องจักร
- ระบบที่ต้องการความยืดหยุ่น: ด้วยโหมดการทำงานที่หลากหลายทำให้สามารถปรับใช้กับระบบต่างๆ ได้ง่าย
เลือกไทเมอร์อย่างไรให้คุ้มค่าสำหรับงานอุตสาหกรรม?
เมื่อต้องการเลือกไทเมอร์ ควรพิจารณาจาก:
- ความเข้ากันได้ของอุปกรณ์: หากคุณใช้ G2R Relay Socket อยู่แล้ว H3RN-☐-B คือตัวเลือกที่เข้ากันได้อย่างลงตัว
- ฟังก์ชันการทำงาน: การมีโหมดการทำงานและช่วงเวลาที่หลากหลายจะช่วยเพิ่มความยืดหยุ่นในการออกแบบระบบ
- มาตรฐานความปลอดภัย: การเลือกผลิตภัณฑ์ที่ได้รับการรับรองตามมาตรฐานสากลจะช่วยเพิ่มความมั่นใจในการใช้งานในระยะยาว
ข้อมูลจำเพาะ
ข้อมูลจำเพาะ
ขนาด(หน่วย: มม.)
ลักษณะเฉพาะ
ลักษณะเฉพาะ
| รายการ | H3RN-1-B/H3RN-2-B/H3RN-11-B/H3RN-21-B |
| ความแม่นยำของเวลาการทำงาน | ±1% FS สูงสุด (ช่วง 1 วินาที: ±1%±10 มิลลิวินาทีสูงสุด) |
| การตั้งค่าผิดพลาด | ±15%±50 ms FS สูงสุด |
| รีเซ็ตเวลา | เวลาเปิดเครื่องขั้นต่ำ: 12, 24 VDC: สูงสุด 0.1 วินาที (รวมการรีเซ็ตครึ่งทาง) 24 VAC: สูงสุด 0.5 วินาที (รวมการรีเซ็ตครึ่งทาง) |
| อิทธิพลของแรงดันไฟฟ้า | ±2% FS สูงสุด |
| อิทธิพลของอุณหภูมิ | ±2% FS สูงสุด |
| ความต้านทานฉนวน | 100 MΩ ขั้นต่ำ (ที่ 500 VDC) |
| ความแข็งแรงของฉนวนไฟฟ้า | 2,000 VAC, 50/60 Hz เป็นเวลา 1 นาที (ระหว่างวงจรทำงานและเอาต์พุตควบคุม หรือหน้าสัมผัสของขั้วที่แตกต่างกัน) 1,000 VAC, 50/60 Hz เป็นเวลา 1 นาที (ระหว่างหน้าสัมผัสที่ไม่ต่อเนื่อง) |
| ความต้านทานการสั่นสะเทือน | การทำลาย: 10 ถึง 55 เฮิรตซ์, แอมพลิจูดเดี่ยว 0.75 มม. เป็นเวลา 1 ชั่วโมงใน 3 ทิศทาง ความผิดปกติ: 10 ถึง 55 เฮิรตซ์, แอมพลิจูดเดี่ยว 0.5 มม. เป็นเวลา 10 นาทีใน 3 ทิศทาง |
| ความต้านทานแรงกระแทก | การทำลาย: 980 m/s²*1 ความผิดปกติ: 100 m/s² |
| อุณหภูมิโดยรอบ | การทำงาน: -10°C ถึง 55°C (ไม่มีน้ำแข็งเกาะ) การจัดเก็บ: -25°C ถึง 65°C (ไม่มีน้ำแข็งเกาะ) |
| ความชื้นโดยรอบ | การดำเนินงาน: 35% ถึง 85% |
| อายุขัย | กลไก: การทำงานขั้นต่ำ 10,000,000 ครั้ง (เมื่อไม่มีโหลดที่ 1,800 ครั้ง/ชม.) ไฟฟ้า: การทำงานขั้นต่ำ 100,000 ครั้ง (3 A ที่ 250 VAC, โหลดต้านทานที่ 1,800 ครั้ง/ชม.) |
| แรงดันไฟฟ้าทนแรงกระตุ้น | ระหว่างขั้วไฟฟ้า: 1 กิโลโวลต์ |
| ภูมิคุ้มกันเสียงรบกวน | ±1.5 kV, สัญญาณรบกวนคลื่นสี่เหลี่ยมโดยเครื่องจำลองสัญญาณรบกวน (ความกว้างพัลส์: 100 ns/1 µs, เพิ่มขึ้น 1 ns) |
| ภูมิคุ้มกันแบบคงที่ | การทำลาย: 8 kV การทำงานผิดปกติ: 4 kV |
| ระดับการป้องกัน | IP40 (ไม่รวมส่วนสกรูขั้วต่อ) |
| น้ำหนัก | ประมาณ 18 กรัม |
| EMC | (EMI) ตู้ควบคุมการปล่อย: แหล่งจ่ายไฟหลัก AC: (EMS) ภูมิคุ้มกัน ESD: ภูมิคุ้มกัน RF-Interference: ภูมิคุ้มกัน Burst: ภูมิคุ้มกัน Surge: ภูมิคุ้มกัน Conducted Disturbance: ภูมิคุ้มกันแรงดันไฟฟ้าตก/ขัดจังหวะ: EN 61812-1 EN 55011 กลุ่ม 1 คลาส A EN 55011 กลุ่ม 1 คลาส A EN 61812-1 IEC 61000-4-2 IEC 61000-4-3 IEC 61000-4-4 IEC 61000-4-5 IEC 61000-4-6 IEC 61000-4-11 |
| มาตรฐานที่ได้รับการรับรอง | cULus (หรือ cURus): UL 508/CSA C22.2 No.14 *2, CSA C22.2 No.14 สอดคล้องกับ EN 61812-1, IEC 60664-1 4 kV/2 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| Type | Analog |
| Installation type | Socket |
| Functions | Multi-functional |
| Size | 15.5 mm |
| ประเภทเทอร์มินัล | Plug-in |
| Operating mode | Flicker OFF Start (Power ON Start), Flicker ON Start (Power ON Start), Interval (Power ON Start), ON Delay (Power ON Start) |
| Output type | Relay |
| Contact description | DPST-NO |
| Time range | 0.1 s - 10 min |
| Supply voltage DC | 21.6-26.4 V |
| Number of pin contact | 8 |
