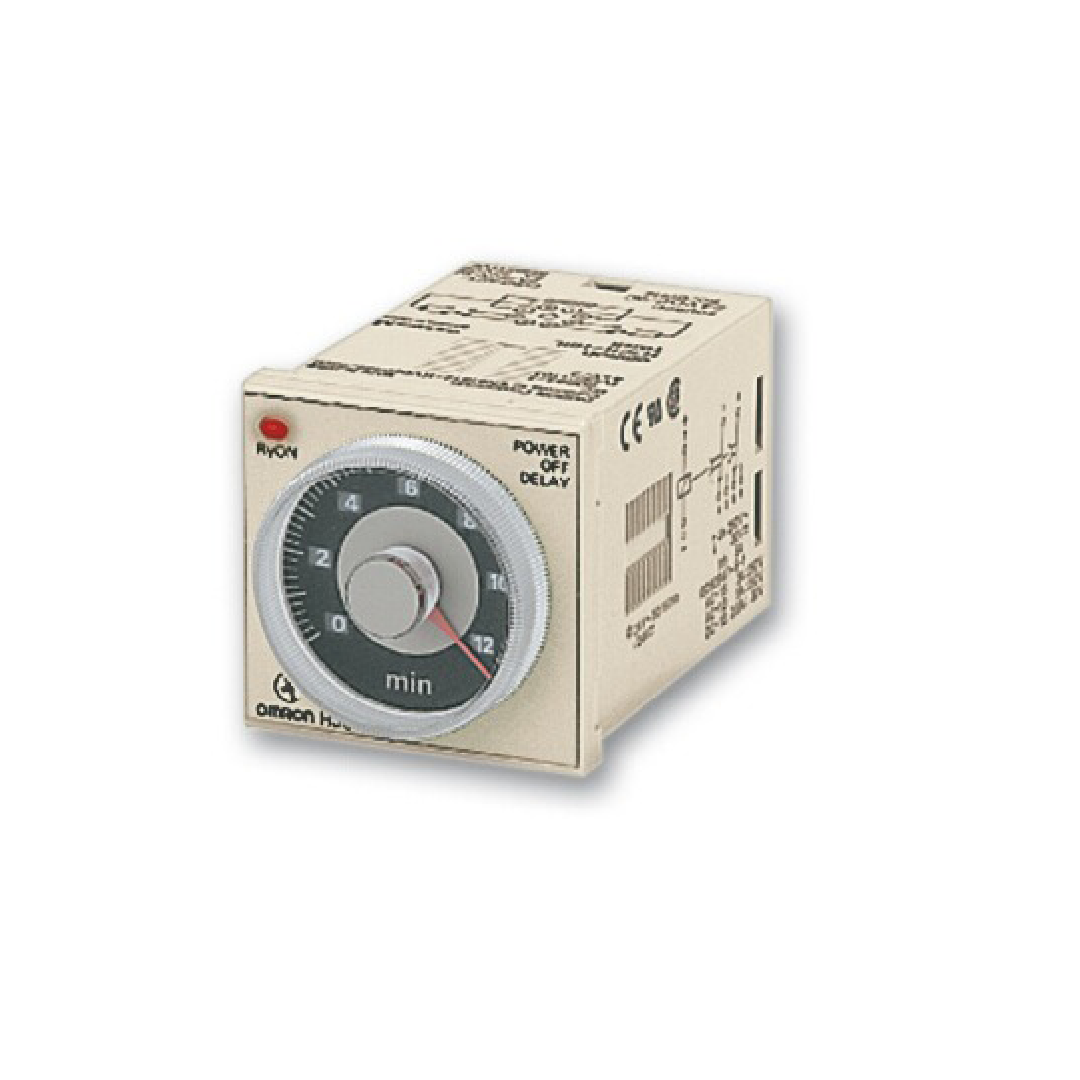

Solid State Timer Omron H3CR-HRL AC200-240 M
Solid State Timer Omron H3CR-HRL AC200-240 M
OMRON
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
2,411.74 ฿
ราคาปกติ
ราคาโปรโมชัน
2,411.74 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Solid State Timer Omron H3CR-HRL AC200-240 M
Solid-state Timer H3CR Series จาก OMRON คือผลิตภัณฑ์ที่ทรงพลังและยืดหยุ่น ด้วยความสามารถในการรองรับแหล่งจ่ายไฟที่หลากหลาย, มีหลายโหมดการทำงาน, และมีคุณสมบัติที่ทนทาน ทำให้เป็นตัวเลือกที่ยอดเยี่ยมสำหรับงานควบคุมที่หลากหลายในอุตสาหกรรม หากคุณกำลังมองหา ไทเมอร์อเนกประสงค์ ที่น่าเชื่อถือและได้มาตรฐาน H3CR OMRON คือคำตอบที่คุณตามหา รายละเอียดสินค้าดังต่อไปนี้
คุณสมบัติ
คุณสมบัติ
Solid-state Timer H3CR OMRON: ไทเมอร์อนาล็อกอเนกประสงค์สำหรับงานควบคุมที่หลากหลาย
ในโลกของระบบควบคุมอัตโนมัติ การเลือกใช้อุปกรณ์ที่สามารถปรับเปลี่ยนการใช้งานได้หลากหลายถือเป็นสิ่งสำคัญ Solid-state Timer H3CR Series จาก OMRON คือหนึ่งในผลิตภัณฑ์ที่ได้รับความนิยมอย่างสูงในอุตสาหกรรม ด้วยคุณสมบัติที่โดดเด่น เช่น การมีหลายช่วงเวลาและหลายโหมดการทำงาน ทำให้ H3CR สามารถตอบสนองความต้องการของงานที่ซับซ้อนได้อย่างมีประสิทธิภาพ บทความนี้จะเจาะลึกถึงคุณสมบัติหลักของไทเมอร์รุ่นนี้ เพื่อช่วยให้คุณเข้าใจว่าเหตุใดจึงเป็นตัวเลือกที่ยอดเยี่ยมสำหรับงานของคุณ
คุณสมบัติที่ทำให้ H3CR Series เป็นไทเมอร์อเนกประสงค์
- หลายโหมดการทำงานและหลายช่วงเวลา (Multiple Operating Modes and Time Ranges): H3CR-A สามารถรองรับการใช้งานที่หลากหลายด้วยโหมดการทำงานที่แตกต่างกันไปตามรุ่น เช่น รุ่น 11-pin มีถึงแปดโหมด และรุ่น 8-pin มีห้าโหมด
- รองรับแรงดันไฟฟ้า AC/DC (Wide AC/DC Power Supply Range): ไทเมอร์รุ่นนี้สามารถใช้กับแหล่งจ่ายไฟได้ทั้งแบบ AC และ DC ทำให้ช่วยลดจำนวนรุ่นสินค้าที่จำเป็นต้องเก็บในสต็อก
- ดีไซน์มาตรฐาน DIN 48 x 48 มม.: H3CR Series มีขนาดกะทัดรัดที่มาตรฐาน DIN 48 × 48 มม. ทำให้ง่ายต่อการติดตั้งในตู้ควบคุมหรือแผงควบคุม
- เป็นมิตรต่อสิ่งแวดล้อม (Ecological Design): ด้วยการลดการใช้กระแสไฟฟ้า ทำให้เป็นผลิตภัณฑ์ที่ออกแบบมาเพื่อความยั่งยืน
- การตรวจสอบลำดับการทำงานที่ง่าย (Easy Sequence Checking): สามารถตรวจสอบลำดับการทำงานได้อย่างง่ายดายผ่านเอาต์พุตแบบทันที (instantaneous outputs) เมื่อตั้งค่าเวลาเป็นศูนย์
- ทนทานต่อสภาพแวดล้อม: H3CR Series มีความทนทานต่อการสั่นสะเทือนและการกระแทก รวมถึงมีระดับการป้องกัน IP40 สำหรับหน้าแผงควบคุม
- ผ่านมาตรฐานสากล: ไทเมอร์ H3CR ได้รับการรับรองตามมาตรฐาน UL, CSA, และ CE Marking
การประยุกต์ใช้ Solid-state Timers H3CR ในอุตสาหกรรม
เนื่องจากคุณสมบัติที่ยืดหยุ่นและน่าเชื่อถือ ทำให้ H3CR เหมาะสำหรับการประยุกต์ใช้ในหลากหลายอุตสาหกรรมและระบบ:
- ระบบควบคุมเครื่องจักร: ใช้ควบคุมลำดับการทำงานของเครื่องจักรที่มีความซับซ้อน
- ระบบควบคุมในโรงงาน: เหมาะสำหรับการใช้งานทั่วไปในโรงงานอุตสาหกรรมและอุปกรณ์ต่างๆ
การใช้งานที่ต้องการไทเมอร์แบบ Twin Timer หรือ Star-Delta: รุ่น H3CR มีตัวเลือกสำหรับ Twin Timers และ Star-Delta Timers
เลือกไทเมอร์ H3CR อย่างไรให้เหมาะสมกับงาน? เมื่อต้องการเลือกไทเมอร์ H3CR ควรพิจารณาจาก:
- จำนวนขา (Pin): มีให้เลือกทั้งรุ่น 8-pin และ 11-pin ซึ่งมีโหมดการทำงานแตกต่างกัน
- แรงดันไฟฟ้า: เลือกรุ่นที่รองรับแรงดันไฟฟ้าที่เหมาะสมกับระบบของคุณ เช่น AC100-240V/DC100-125V หรือ AC24-48V/DC12-48V
- ประเภทเอาต์พุต: เลือกระหว่างเอาต์พุตรีเลย์ (Relay Output) หรือเอาต์พุตทรานซิสเตอร์ (Transistor Output) ขึ้นอยู่กับลักษณะการควบคุม
ข้อมูลจำเพาะ
ข้อมูลจำเพาะ
ขนาด(หน่วย: มม.)
ลักษณะเฉพาะ
ลักษณะเฉพาะ
| รายการ | รายละเอียด |
| ความแม่นยำของเวลาการทำงาน | ±0.2% FS สูงสุด (±0.2%±10 ms สูงสุดในช่วง 1.2 วินาทีหรือ 3 วินาที) |
| การตั้งค่าผิดพลาด | ±5% FS ±50 ms (ดูหมายเหตุ 1) |
| รีเซ็ตเวลา | เวลาเปิดเครื่องขั้นต่ำ: สูงสุด 0.1 วินาที ความกว้างพัลส์ขั้นต่ำ: 0.05 วินาที (H3CR-A/-AS) |
| รีเซ็ตแรงดันไฟฟ้า | สูงสุด 10% ของแรงดันไฟฟ้าที่กำหนด |
| อิทธิพลของแรงดันไฟฟ้า (ดูหมายเหตุ 2) | ±0.2% FS สูงสุด (±0.2%±10 ms สูงสุดในช่วง 1.2 วินาทีหรือ 3 วินาที) |
| อิทธิพลของอุณหภูมิ | ±1% FS สูงสุด (±1%±10 ms สูงสุดในช่วง 1.2 วินาทีหรือ 3 วินาที) |
| ความต้านทานฉนวน | 100 MΩ ขั้นต่ำ (ที่ 500 VDC) |
| ความแข็งแรงของฉนวนไฟฟ้า | 2,000 VAC (1,000 VAC สำหรับ H3CR-A**S), 50/60 Hz เป็นเวลา 1 นาที (ระหว่างชิ้นส่วนโลหะที่กระแสไฟฟ้าไหลผ่านและชิ้นส่วนโลหะที่ไม่มีการกระแสไฟฟ้าไหลผ่านที่เปิดอยู่) 2,000 VAC (1,000 VAC สำหรับ H3CR-A**S), 50/60 Hz เป็นเวลา 1 นาที (ระหว่างขั้วเอาต์พุตควบคุมและวงจรทำงาน) 2,000 VAC, 50/60 Hz เป็นเวลา 1 นาที (ระหว่างหน้าสัมผัสที่มีขั้วต่างกัน) 1,000 VAC, 50/60 Hz เป็นเวลา 1 นาที (ระหว่างหน้าสัมผัสที่ไม่ได้ตั้งอยู่ติดกัน) 2,000 VAC, 50/60 Hz เป็นเวลา 1 นาที (ระหว่างขั้วอินพุตและขั้วเอาต์พุตควบคุมและวงจรทำงาน) สำหรับ H3CR-AP |
| แรงดันไฟฟ้าทนแรงกระตุ้น | 5 kV (ระหว่างขั้วไฟฟ้า) สำหรับ 100 ถึง 240 VAC/100 ถึง 125 VDC, 1 kV สำหรับ 24 ถึง 48 VAC/12 ถึง48 VDC 5 kV (ระหว่างขั้วไฟฟ้าที่นำกระแสไฟฟ้าและชิ้นส่วนโลหะที่สัมผัสและไม่นำกระแสไฟฟ้า) สำหรับ 100 ถึง 240 VAC/100 ถึง 125 VDC, 1.5 kV สำหรับ 24 ถึง 48 VAC/12 ถึง 48 VDC และ 24 ถึง 48 VAC/VDC |
| ภูมิคุ้มกันเสียงรบกวน | ±1.5 kV (ระหว่างขั้วไฟฟ้า) และ ±600 V (ระหว่างขั้วอินพุตที่ไม่มีแรงดันไฟฟ้า) สัญญาณรบกวนคลื่นสี่เหลี่ยมโดยเครื่องจำลองสัญญาณรบกวน (ความกว้างพัลส์: 100 ns/1 µs, เพิ่มขึ้น 1 ns) |
| ภูมิคุ้มกันแบบคงที่ | มัลฟูแรงดันไฟฟ้า: 8 kV แรงดันไฟฟ้าทำลาย: 15 kV |
| ความต้านทานการสั่นสะเทือน | การทำลาย: 10 ถึง 55 เฮิรตซ์ ด้วยแอมพลิจูดเดี่ยว 0.75 มม. ใน 3 ทิศทาง นาน 2 ชั่วโมงต่อทิศทาง ความผิดปกติ: 10 ถึง 55 เฮิรตซ์ ด้วยแอมพลิจูดเดี่ยว 0.5 มม. ใน 3 ทิศทาง นาน 10 นาทีต่อทิศทาง |
| ความต้านทานแรงกระแทก | การทำลาย: 1,000 m/s² 3 ครั้งใน 6 ทิศทาง ความผิดปกติ: 100 m/s² 3 ครั้งใน 6 ทิศทาง |
| อุณหภูมิโดยรอบ | การทำงาน: -10°C ถึง 55°C (ไม่มีน้ำแข็งเกาะ) การจัดเก็บ: -25°C ถึง 65°C (ไม่มีน้ำแข็งเกาะ) |
| ความชื้นโดยรอบ | การดำเนินงาน: 35% ถึง 85% |
| อายุขัย (ดูหมายเหตุ 4) | เครื่องกล: 20,000,000 การทำงานขั้นต่ำ (เมื่อไม่มีโหลดที่ 1,800 การทำงาน/ชม.) ไฟฟ้า: 100,000 การทำงานขั้นต่ำ (5 A ที่ 250 VAC, โหลดต้านทานที่ 1,800 การทำงาน/ชม.) (ดูหมายเหตุ 3) |
| อีเอ็มซี | (EMI) ตู้ปล่อย: แหล่งจ่ายไฟหลัก AC: (EMS) ภูมิคุ้มกัน ESD: ภูมิคุ้มกัน RF-Interference: ภูมิคุ้มกัน Burst: ภูมิคุ้มกัน Surge: ภูมิคุ้มกัน Conducted Disturbance: ภูมิคุ้มกันแรงดันไฟฟ้าตก/ขัดจังหวะ: |
| สีเคส | สีเทาอ่อน (Munsell 5Y7/1) |
| ระดับการป้องกัน | IP40 (พื้นผิวแผง) |
| น้ำหนัก | ประมาณ 90 กรัม |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| ประเภท | อะนาล็อก |
| ประเภทการติดตั้ง | ซ็อกเก็ต |
| ฟังก์ชัน | การหน่วงเวลาปิดเครื่อง |
| ขนาด | 1/16 DIN (48 x 48 มม.) |
| โดยทั่วไป | ปลั๊กอิน |
| โหมดการทำงาน | การหน่วงเวลาปิด (ไฟฟ้า) |
| ประเภทเอาต์พุต | รีเลย์ |
| รายละเอียดหน้าสัมผัส | DPDT |
| ช่วงเวลา | 0.05 วินาที - 12 นาที |
| แรงดันไฟฟ้า AC | 200-240 V |
| จำนวนขาสัมผัส | 11 |
