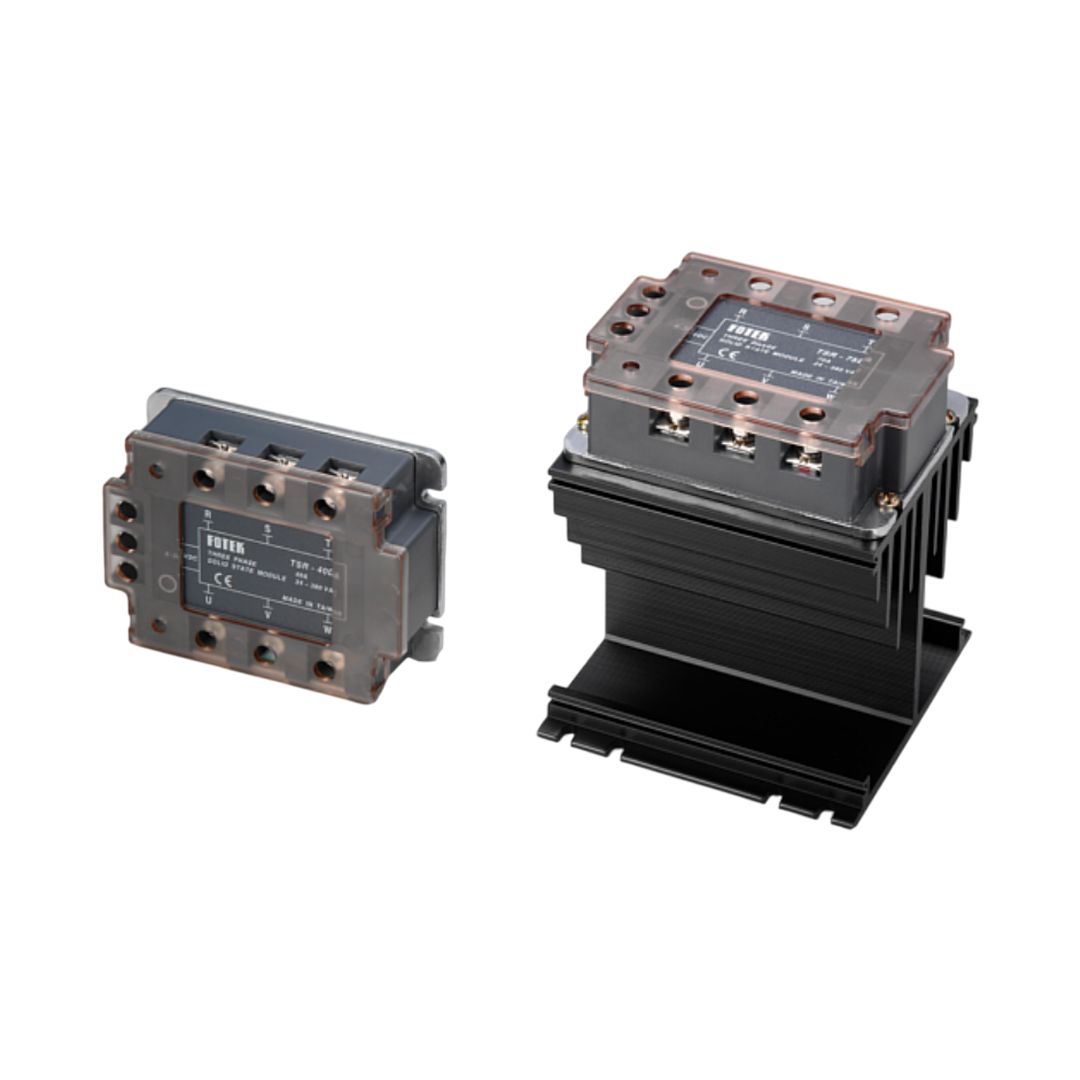

Solid State Module (SSR) FOTEK TSR-75AA Standard Type AC to AC

FOTEK Solid State Relay (SSR) – Standard Type AC to AC

• รีเลย์โซลิดสเตตชนิด ควบคุมด้วยไฟฟ้า AC และใช้ควบคุมโหลด AC เช่นกัน โดยไม่มีชิ้นส่วนเคลื่อนไหว เหมาะสำหรับการควบคุมอุปกรณ์ไฟฟ้าที่ทำงานด้วยกระแสสลับ เช่น ฮีตเตอร์, หลอดไฟ, พัดลม, หรือมอเตอร์ขนาดเล็ก
• ประเภท: Standard SSR (AC → AC)
• Input (ควบคุม): 90–280VAC (บางรุ่นรับตั้งแต่ 80V)
• Output (โหลด): 24–480VAC หรือ 24–530VAC
• กระแสโหลด: มีรุ่น 10A, 25A, 40A, 60A ฯลฯ
• โครงสร้างภายใน: ใช้ Triac หรือ SCR ควบคุมการจ่ายไฟ

การติดตั้ง

• ติดตั้งด้วยสกรูบนแผงควบคุมหรือ Heatsink
• ควรใช้ Heatsink หากโหลด >10A เพื่อระบายความร้อน
• ติดตั้งในตู้ควบคุมหรือพื้นที่ที่ระบายอากาศได้ดี

การใช้งาน

• เมื่อจ่ายไฟ AC (เช่น 220VAC) เข้าที่ขา A1–A2 → SSR จะเปิด → ให้กระแส AC ไหลผ่านจาก T1 ไปยัง T2 เพื่อจ่ายโหลด
• เมื่อไม่มีไฟควบคุม → SSR ปิด → ตัดการจ่ายไฟไปยังโหลด
• เปิด/ปิดฮีตเตอร์หรือพัดลม 220V โดยใช้รีเลย์ควบคุมจากสัญญาณ AC
• ใช้ควบคุมอุปกรณ์ในเครื่องจักรที่ไม่มีวงจรควบคุม DC
• ใช้ในระบบควบคุมไฟฟ้าอัตโนมัติ (เช่น timer, thermostat ที่ให้ output เป็น AC)

ข้อมูลเทคนิค
