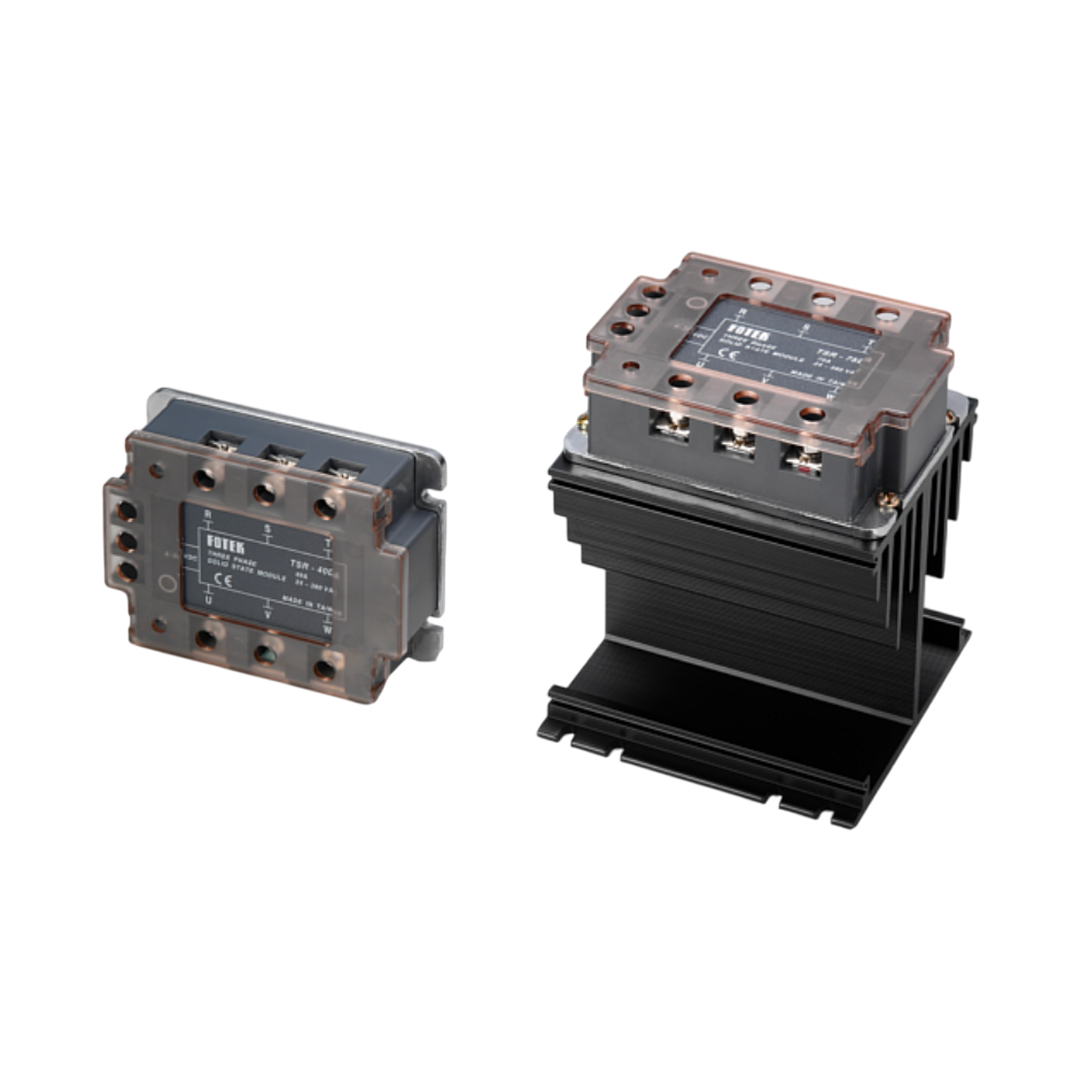

Solid State Module (SSR) FOTEK TSR-50DA Standard Type DC to AC
Solid State Module (SSR) FOTEK TSR-50DA Standard Type DC to AC
FOTEK
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
1,969.41 ฿
ราคาปกติ
ราคาโปรโมชัน
1,969.41 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Solid State Module (SSR) FOTEK TSR-50DA Standard Type DC to AC
ในยุคที่ระบบควบคุมอัตโนมัติในอุตสาหกรรมต้องการความเสถียรสูง ความเร็วในการตอบสนอง และความปลอดภัยในการทำงาน อุปกรณ์ที่ทำหน้าที่เปิด-ปิดวงจรไฟฟ้าอย่างรวดเร็วโดยไม่เกิดประกายไฟหรือการสึกหรอของชิ้นส่วน จึงกลายเป็นองค์ประกอบสำคัญของระบบนั้น ๆ หนึ่งในอุปกรณ์ที่โดดเด่นและได้รับความนิยมอย่างกว้างขวางคือ Solid State Relay (SSR) หรือที่เรียกกันว่า "โซลิดสเตตรีเลย์" จากแบรนด์ FOTEK
คุณสมบัติ
คุณสมบัติ
FOTEK Solid State Relay (SSR) – Standard Type DC to AC
- คือรีเลย์แบบโซลิดสเตตที่รับสัญญาณควบคุมจากไฟ DC เพื่อควบคุมวงจรโหลดไฟ AC ทำให้สามารถควบคุมอุปกรณ์ไฟฟ้าต่าง ๆ เช่น ฮีตเตอร์, มอเตอร์, หลอดไฟ AC ได้อย่างรวดเร็ว แม่นยำ และทนทาน
- ประเภท: Standard SSR DC to AC (มาตรฐาน)
- Input (ควบคุม): DC เช่น 3–32VDC
- Output (โหลด): AC เช่น 24–280VAC หรือ 90–480VAC (ตามรุ่น)
- กระแสที่รองรับ: 10A, 25A, 40A, 60A หรือมากกว่านั้น
- เหมาะกับโหลด: ฮีตเตอร์, หลอดไฟ, พัดลม, มอเตอร์ AC
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
การติดตั้ง
- ติดตั้งกับ Heatsink: หากโหลดใช้งานเกิน 10A ควรใช้แผ่นระบายความร้อนเพื่อป้องกันความร้อนสะสม
- ยึดบนแผงควบคุม: มีรูสำหรับขันสกรูติดกับตู้หรือรางควบคุม
การใช้งาน
- เมื่อป้อนสัญญาณ DC 3–32V เข้าที่ขา 1-2 → SSR จะ "เปิด" และไฟ AC จะไหลจากขา 3 ไปยังขา 4 → โหลดเริ่มทำงาน
- เมื่อไม่มีสัญญาณควบคุม → SSR จะ "ปิด" และตัดการจ่ายไฟให้กับโหลด
- ตัวอย่างการใช้งาน
- ควบคุมฮีตเตอร์ 220VAC จาก PLC หรือ Arduino (ที่ให้สัญญาณ DC)
- เปิด/ปิดมอเตอร์พัดลมโดยใช้คอนโทรลเลอร์ DC
- สวิตช์ควบคุมไฟฟ้าระยะไกลในระบบอัตโนมัติ
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลเทคนิค
| พารามิเตอร์ | คำแปลภาษาไทย | ค่าทางเทคนิค | มาตรฐาน/หมายเหตุ |
| Input voltage | แรงดันไฟฟ้าเข้า | 4-32 VDC | แรงดันกระแสตรง |
| Turn off voltage | แรงดันตัดการทำงาน | <3.0 VDC | - |
| Trigger current | กระแสทริกเกอร์ | ≤30 mA | ค่าสูงสุด |
| Control method | วิธีการควบคุม | Zero cross switching | การสวิตช์ที่จุดศูนย์คลื่น |
| Leakage current | กระแสรั่วไหล | ≤5 mA | ค่าสูงสุด |
| Response time | เวลาตอบสนอง | 8.3 ms (60Hz) | - |
| Input immunity | ความทนแรงดันกระชาก | 2KV | EN61000-4-4 |
| Isolation strength | ความแข็งแรงฉนวน | 4KVrms | EN60950/VDE0805 |
| Insulation strength | ความต้านทานฉนวน | 100MΩ/500VDC | EN60950/VDE0805 |
| Circumstance | สภาวะแวดล้อม | -40℃~+80℃, RH35~85% | - |
