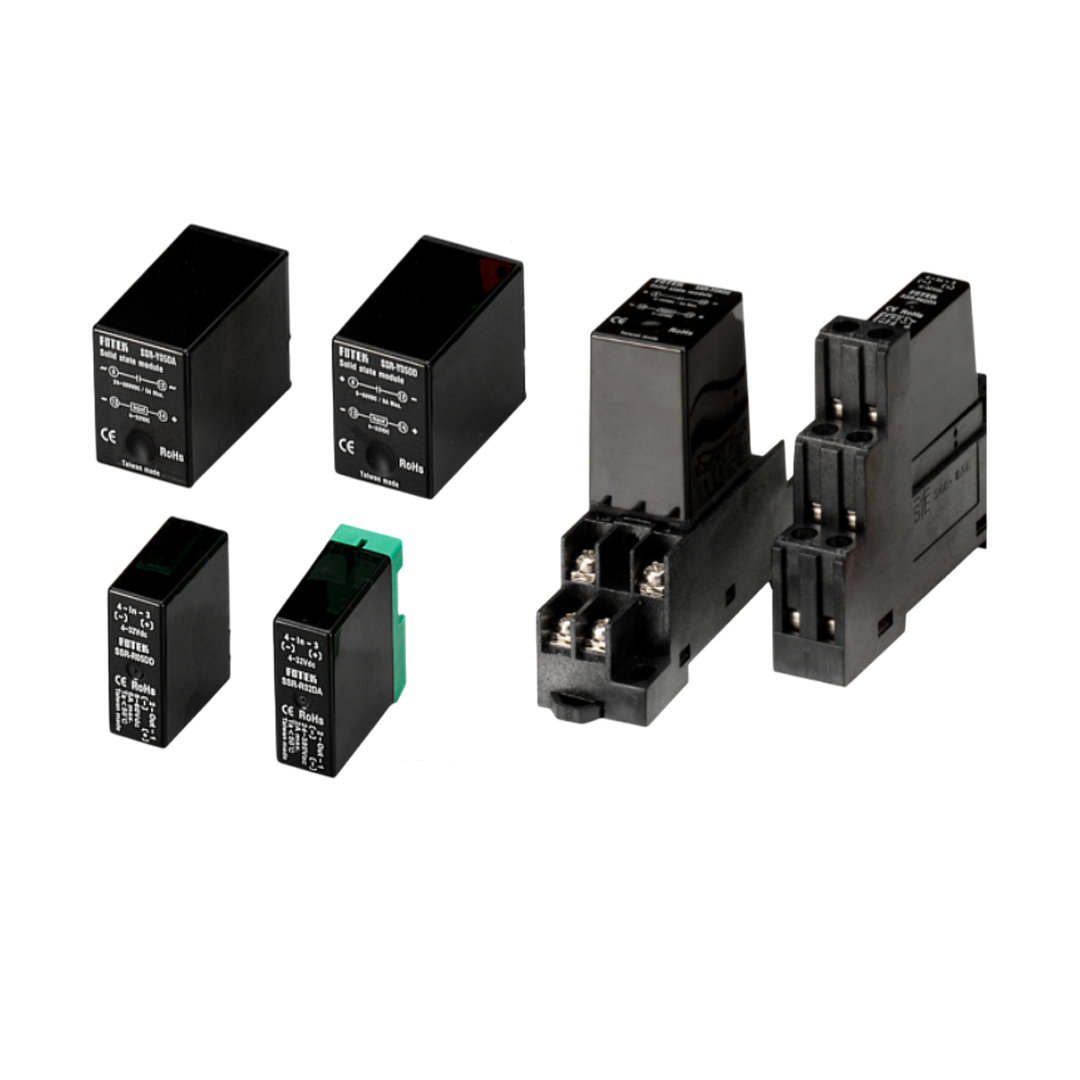

Solid State Module (SSR) FOTEK SSR-Y05DD Relay Type-Single Phase DC to DC
Solid State Module (SSR) FOTEK SSR-Y05DD Relay Type-Single Phase DC to DC
FOTEK
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Solid State Module (SSR) FOTEK SSR-Y05DD Relay Type-Single Phase DC to DC
ในยุคที่ระบบควบคุมอัตโนมัติในอุตสาหกรรมต้องการความเสถียรสูง ความเร็วในการตอบสนอง และความปลอดภัยในการทำงาน อุปกรณ์ที่ทำหน้าที่เปิด-ปิดวงจรไฟฟ้าอย่างรวดเร็วโดยไม่เกิดประกายไฟหรือการสึกหรอของชิ้นส่วน จึงกลายเป็นองค์ประกอบสำคัญของระบบนั้น ๆ หนึ่งในอุปกรณ์ที่โดดเด่นและได้รับความนิยมอย่างกว้างขวางคือ Solid State Relay (SSR) หรือที่เรียกกันว่า "โซลิดสเตตรีเลย์" จากแบรนด์ FOTEK
คุณสมบัติ
คุณสมบัติ
รีเลย์โซลิดสเตต (Solid State Relay หรือ SSR) รุ่น FOTEK แบบ Single Phase DC to DC
เป็นอุปกรณ์ที่ใช้ควบคุมโหลดไฟฟ้าโดยใช้สัญญาณควบคุม DC เพื่อควบคุมโหลดที่เป็น DC เช่นกัน โดยไม่มีชิ้นส่วนเคลื่อนไหวเหมือนรีเลย์แม่เหล็ก (Mechanical Relay) ซึ่งทำให้มีอายุการใช้งานยาวนานกว่า และมีความเร็วในการตอบสนองสูง
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลการติดตั้ง
- ติดตั้งบนแผ่นระบายความร้อน (Heatsink) หรือแผ่นโลหะเพื่อระบายความร้อน
- ควรมีช่องว่างรอบ ๆ อุปกรณ์เพื่อให้อากาศถ่ายเทสะดวก
- ยึดด้วยน็อตให้แน่นหนา แต่ไม่แน่นเกินไปจนทำให้ตัวถังเสียหาย
- ขั้วของ SSR DC to DC (FOTEK)
- ขั้วควบคุม (Input): +DC (โพซิทีฟ) / –DC (เนกาทีฟ)
- ขั้วโหลด (Output): +LOAD / –LOAD
ข้อมูลการใช้งาน
- ข้อดีของ SSR DC to DC
- ไม่มีเสียงคลิกเหมือน Mechanical Relay
- ทำงานรวดเร็ว (Response Time ต่ำ)
- ไม่มีการสึกหรอทางกล
- เหมาะกับงานควบคุมที่ต้องการความแม่นยำและรวดเร็ว เช่น พัดลม, ปั๊ม, อุปกรณ์ควบคุมแรงดัน ฯลฯ
- การเลือกใช้งานอย่างเหมาะสม
- ควรเลือก SSR ที่รองรับกระแสสูงกว่ากระแสของโหลดอย่างน้อย 25–30%
- ใช้ร่วมกับ Heatsink และพัดลมถ้าจำเป็น เพื่อป้องกันการร้อนเกิน
- ตรวจสอบคุณสมบัติ Isolation (การแยกวงจรควบคุมออกจากวงจรโหลด) เพื่อความปลอดภัย
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลเทคนิค
| Type | ชนิด | DC to AC type | DC to DC type |
| Input voltage | แรงดันไฟฟ้าเข้า | 4 ~ 32 VDC | 4 ~ 32 VDC |
| Turn off voltage | แรงดันตัดการทำงาน | <3.0 VDC | <3.0 VDC |
| Trigger current | กระแสทริกเกอร์ | 12mA สูงสุด | 12mA สูงสุด |
| Control method | วิธีการควบคุม | Zero cross switching | Random |
| Leakage current | กระแสรั่วไหล | 5 mA สูงสุด | 1.0 mA สูงสุด |
| Response time | เวลาตอบสนอง | 8.3 ms (60Hz) สูงสุด | 1.0 ms |
| Application temperature | อุณหภูมิใช้งาน | Ta < 50℃ | Ta < 50℃ |
| Input immunity | ความทนทานต่อแรงดันกระชาก | 2 KV (EN61000-4-4) | 2 KV (EN61000-4-4) |
| Isolation strength | ความแข็งแรงของฉนวน | 4 KVrms (EN60950/VDE0805) | 4 KVrms (EN60950/VDE0805) |
| Insulation strength | ความต้านทานฉนวน | 100MΩ/500VDC (EN60950/VDE0805) | 100MΩ/500VDC (EN60950/VDE0805) |
| Circumstance | สภาพแวดล้อมการทำงาน | -40℃ ~ +80℃ ; 35 ~ 85%RH | -40℃ ~ +80℃ ; 35 ~ 85%RH |
