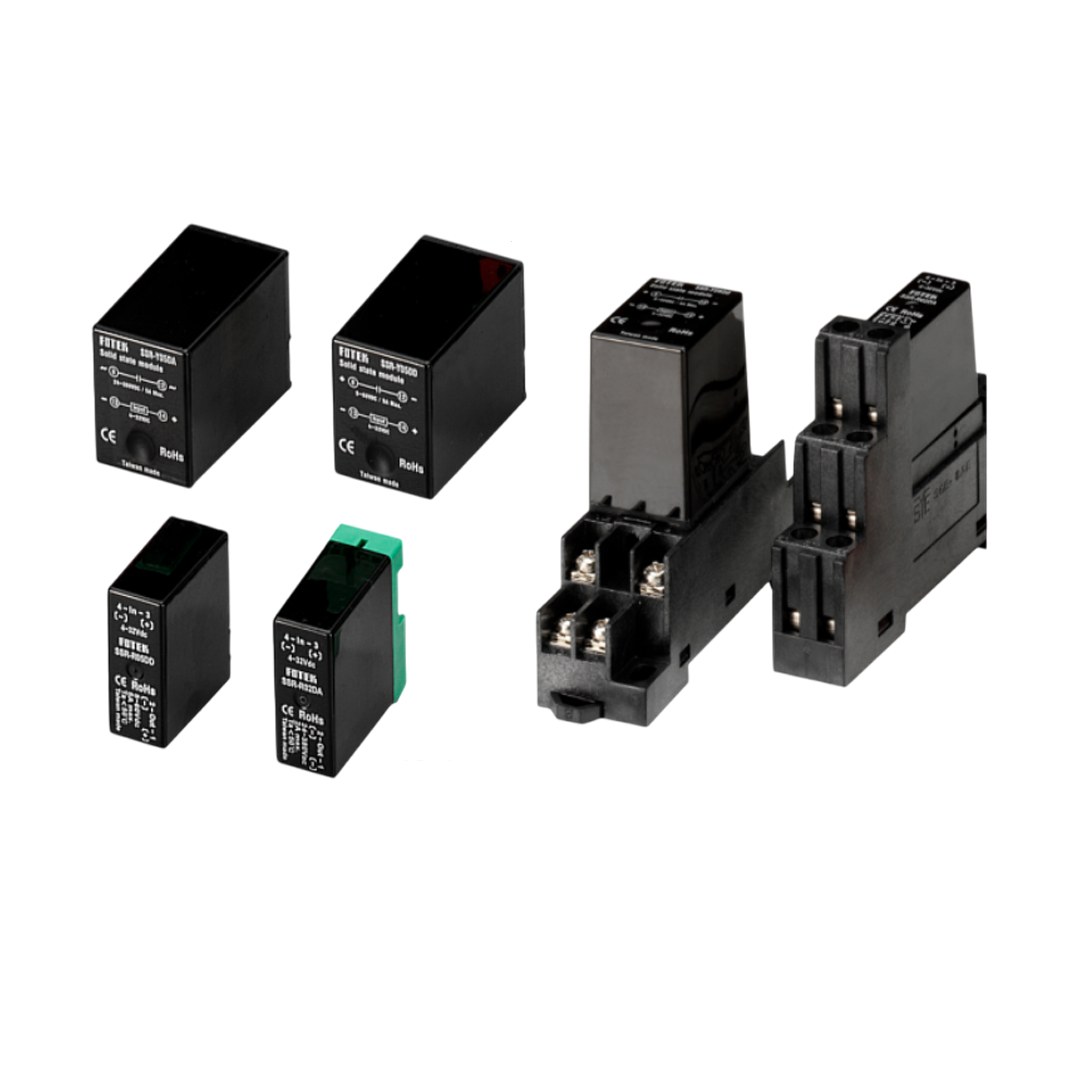

Solid State Module (SSR) FOTEK SSR-R02DA Relay Type-Single Phase DC to AC
Solid State Module (SSR) FOTEK SSR-R02DA Relay Type-Single Phase DC to AC
FOTEK
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
3,151.29 ฿
ราคาปกติ
ราคาโปรโมชัน
3,151.29 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Solid State Module (SSR) FOTEK SSR-R02DA Relay Type-Single Phase DC to AC
ในยุคที่ระบบควบคุมอัตโนมัติในอุตสาหกรรมต้องการความเสถียรสูง ความเร็วในการตอบสนอง และความปลอดภัยในการทำงาน อุปกรณ์ที่ทำหน้าที่เปิด-ปิดวงจรไฟฟ้าอย่างรวดเร็วโดยไม่เกิดประกายไฟหรือการสึกหรอของชิ้นส่วน จึงกลายเป็นองค์ประกอบสำคัญของระบบนั้น ๆ หนึ่งในอุปกรณ์ที่โดดเด่นและได้รับความนิยมอย่างกว้างขวางคือ Solid State Relay (SSR) หรือที่เรียกกันว่า "โซลิดสเตตรีเลย์" จากแบรนด์ FOTEK
คุณสมบัติ
คุณสมบัติ
คุณสมบัติ
- FOTEK Relay Type DC to AC SSR เป็นโซลิดสเตตรีเลย์ (SSR) ที่ใช้สัญญาณ DC เป็นอินพุตควบคุม (เช่น 3–32VDC) เพื่อควบคุมการจ่ายไฟ AC (เฟสเดียว) ไปยังโหลด
- เหมาะกับโหลด AC ที่เป็นประเภท Resistive (ฮีตเตอร์), Inductive (มอเตอร์), หลอดไฟ หรือโซลินอยด์
- ไม่มีชิ้นส่วนเคลื่อนไหว → ไม่เกิดประกายไฟ → อายุการใช้งานนาน → ทำงานเงียบ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
การติดตั้ง
- ติดตั้งบน แผ่นระบายความร้อน (Heatsink) โดยเฉพาะหากโหลดเกิน 10A
- ใช้ thermal grease หรือ pad ระหว่าง SSR กับ Heatsink
- เว้นช่องอากาศระบายความร้อนรอบตัว
- อินพุตควบคุม (DC):
- + (IN+): ต่อกับไฟควบคุม DC จาก PLC, microcontroller ฯลฯ
- – (IN–): ต่อกับกราวด์ของวงจรควบคุม
- เอาต์พุตโหลด (AC):
- T1 / AC1: ต่อกับสายไฟ AC Line (L)
- T2 / AC2: ต่อไปยังโหลด → แล้วต่อไปยัง AC Neutral (N)
การใช้งาน
- ควบคุมฮีตเตอร์ไฟฟ้า (AC Heater)
- เปิด–ปิดหลอดไฟ AC (เช่น ไฟแสงสว่างในระบบอัตโนมัติ)
- ควบคุมอุปกรณ์ไฟฟ้า AC ผ่านสัญญาณ DC จาก PLC / Arduino / Microcontroller
- ควบคุมโซลินอยด์วาล์ว AC หรือ contactor
- ควบคุมมอเตอร์ AC เฟสเดียวแบบ on/off
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลเทคนิค
| Type | ชนิด | DC to AC type | DC to DC type |
| Input voltage | แรงดันไฟฟ้าเข้า | 4 ~ 32 VDC | 4 ~ 32 VDC |
| Turn off voltage | แรงดันตัดการทำงาน | <3.0 VDC | <3.0 VDC |
| Trigger current | กระแสทริกเกอร์ | 12mA สูงสุด | 12mA สูงสุด |
| Control method | วิธีการควบคุม | Zero cross switching | Random |
| Leakage current | กระแสรั่วไหล | 5 mA สูงสุด | 1.0 mA สูงสุด |
| Response time | เวลาตอบสนอง | 8.3 ms (60Hz) สูงสุด | 1.0 ms |
| Application temperature | อุณหภูมิใช้งาน | Ta < 50℃ | Ta < 50℃ |
| Input immunity | ความทนทานต่อแรงดันกระชาก | 2 KV (EN61000-4-4) | 2 KV (EN61000-4-4) |
| Isolation strength | ความแข็งแรงของฉนวน | 4 KVrms (EN60950/VDE0805) | 4 KVrms (EN60950/VDE0805) |
| Insulation strength | ความต้านทานฉนวน | 100MΩ/500VDC (EN60950/VDE0805) | 100MΩ/500VDC (EN60950/VDE0805) |
| Circumstance | สภาพแวดล้อมการทำงาน | -40℃ ~ +80℃ ; 35 ~ 85%RH | -40℃ ~ +80℃ ; 35 ~ 85%RH |
