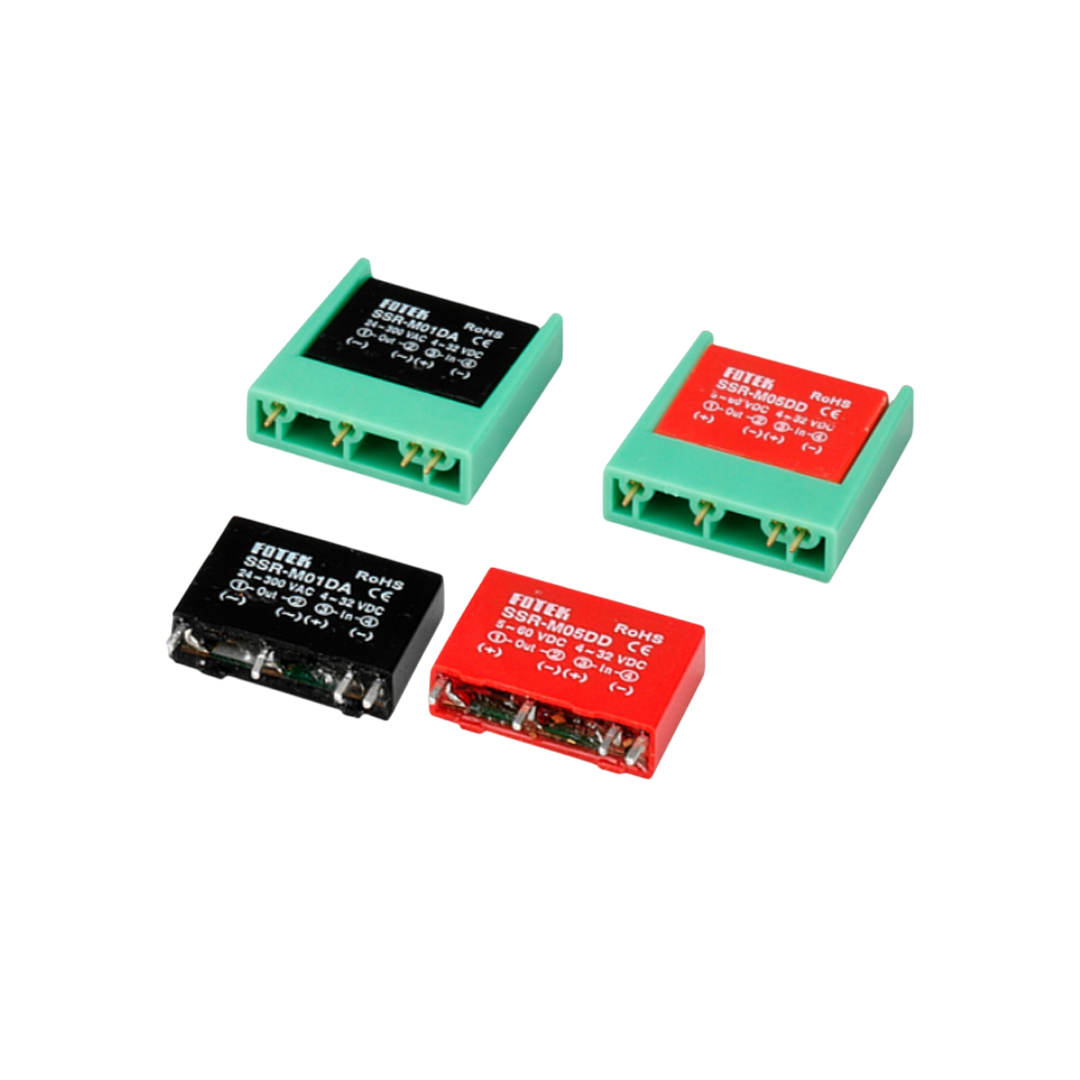

Solid State Module (SSR) FOTEK SSR-P03DA PCB Type-Single Phase DC to AC
Solid State Module (SSR) FOTEK SSR-P03DA PCB Type-Single Phase DC to AC
FOTEK
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
1,969.41 ฿
ราคาปกติ
ราคาโปรโมชัน
1,969.41 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Solid State Module (SSR) FOTEK SSR-P03DA PCB Type-Single Phase DC to AC
ในยุคที่ระบบควบคุมอัตโนมัติในอุตสาหกรรมต้องการความเสถียรสูง ความเร็วในการตอบสนอง และความปลอดภัยในการทำงาน อุปกรณ์ที่ทำหน้าที่เปิด-ปิดวงจรไฟฟ้าอย่างรวดเร็วโดยไม่เกิดประกายไฟหรือการสึกหรอของชิ้นส่วน จึงกลายเป็นองค์ประกอบสำคัญของระบบนั้น ๆ หนึ่งในอุปกรณ์ที่โดดเด่นและได้รับความนิยมอย่างกว้างขวางคือ Solid State Relay (SSR) หรือที่เรียกกันว่า "โซลิดสเตตรีเลย์" จากแบรนด์ FOTEK
คุณสมบัติ
คุณสมบัติ
คุณสมบัติ
- ประเภท: PCB Mount SSR (ขาต่อตรงลง PCB)
- Input (ควบคุม): DC (มักจะอยู่ในช่วง 3–32VDC)
- Output (โหลด): AC (เช่น 24–280VAC หรือ 90–480VAC ขึ้นอยู่กับรุ่น)
- การทำงาน: ON เมื่อมีแรงดัน DC ควบคุม, OFF เมื่อไม่มีแรงดันควบคุม
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
การติดตั้ง
- ติดตั้งบน PCB: ขา SSR ออกแบบสำหรับเสียบกับแผ่นวงจรพิมพ์โดยตรง
- ควรใช้แผ่น PCB ที่ออกแบบรองรับกระแสสูงพอ และลายทองแดงหนาเพียงพอ
- หากกระแสโหลดสูงควรพิจารณาการติดตั้ง heatsink ขนาดเล็ก หรือติดตั้งในพื้นที่ระบายอากาศได้ดี
การใช้งาน
- ส่งแรงดันควบคุม DC (เช่น จาก Arduino, PLC หรือวงจรควบคุมอื่น) ที่ขา 1 และ 2
- เมื่อมีแรงดันควบคุมเข้า SSR จะเชื่อมวงจรฝั่ง AC (ขา 3 และ 4) ให้มีกระแสไหลผ่าน
- ใช้ควบคุมโหลดประเภท AC เช่น หลอดไฟ, พัดลม, ฮีตเตอร์, มอเตอร์ขนาดเล็ก
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลเทคนิค
| ชนิด (Type) | ประเภท | (DC to AC) | (DC to DC) |
| แรงดันเข้า (Input voltage) | แรงดันไฟฟ้าเข้า | 4 ~ 32 VDC | 4 ~ 32 VDC |
| แรงดันตัด (Turn off voltage) | แรงดันปิดการทำงาน | <3.0 VDC | <3.0 VDC |
| กระแสทริกเกอร์ (Trigger current) | กระแสเริ่มทำงาน | 12mA สูงสุด | 12mA สูงสุด |
| วิธีควบคุม (Control method) | วิธีการควบคุม | Zero cross switching | Random |
| กระแสรั่วไหล (Leakage current) | กระแสที่รั่วไหล | 5 mA สูงสุด | 1.0 mA |
| เวลาตอบสนอง (Response time) | ความเร็วในการตอบสนอง | 8.3 ms (60Hz) สูงสุด | 1.0 ms |
| ความทนแรงดันกระชาก (Input immunity) | ความทนแรงดันกระชาก | 2 KV (EN61000-4-4) | 2 KV (EN61000-4-4) |
| ความแข็งแรงฉนวน (Isolation strength) | ความทนแรงดันฉนวน | 4 KVrms (EN60950/VDE0805) | 4 KVrms (EN60950/VDE0805) |
| ความต้านทานฉนวน (Insulation strength) | ความต้านทานฉนวน | 100MΩ/500VDC | 100MΩ/500VDC |
| สภาพแวดล้อม (Circumstance) | สภาวะการทำงาน | -40℃~+80℃; RH35~85% | -40℃~+80℃; RH35~85% |
