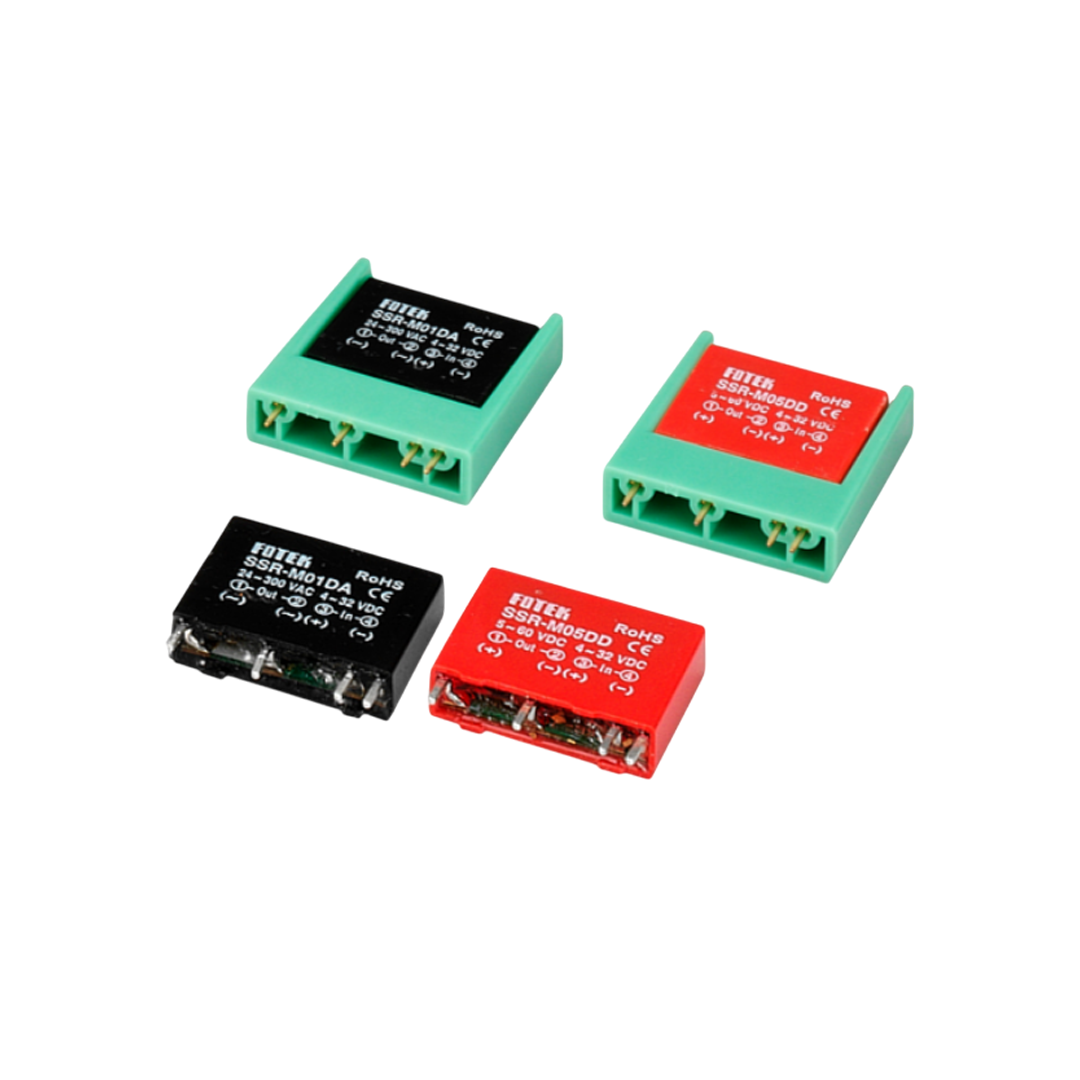

Solid State Module (SSR) FOTEK SSR-M05DD PCB Type-Single Phase DC to AC
Solid State Module (SSR) FOTEK SSR-M05DD PCB Type-Single Phase DC to AC
FOTEK
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
3,151.29 ฿
ราคาปกติ
ราคาโปรโมชัน
3,151.29 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Solid State Module (SSR) FOTEK SSR-M05DD PCB Type-Single Phase DC to AC
ในยุคที่ระบบควบคุมอัตโนมัติในอุตสาหกรรมต้องการความเสถียรสูง ความเร็วในการตอบสนอง และความปลอดภัยในการทำงาน อุปกรณ์ที่ทำหน้าที่เปิด-ปิดวงจรไฟฟ้าอย่างรวดเร็วโดยไม่เกิดประกายไฟหรือการสึกหรอของชิ้นส่วน จึงกลายเป็นองค์ประกอบสำคัญของระบบนั้น ๆ หนึ่งในอุปกรณ์ที่โดดเด่นและได้รับความนิยมอย่างกว้างขวางคือ Solid State Relay (SSR) หรือที่เรียกกันว่า "โซลิดสเตตรีเลย์" จากแบรนด์ FOTEK
คุณสมบัติ
คุณสมบัติ
ข้อมูลทั่วไป
- ประเภท: SSR แบบ PCB Type
- Input (ควบคุม): DC เช่น 3–32VDC
- Output (โหลด): DC เช่น 5–200VDC (ขึ้นอยู่กับรุ่น)
- กระแสโหลด: 1A, 2A, 5A หรือสูงกว่านั้น (ขึ้นกับรุ่น)
- เหมาะสำหรับ: ควบคุมโหลด DC เช่น มอเตอร์, หลอดไฟ, พัดลม DC, หรืออุปกรณ์ที่ใช้แรงดันคงที่
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
การติดตั้ง
- เสียบขา SSR ลงบนบอร์ด PCB ตรงกับตำแหน่งที่ออกแบบไว้
- ควรมีแผ่นทองแดงที่มีความกว้างพอรองรับกระแสตามโหลด
- ในกรณีที่โหลดใช้กระแสมาก ควรพิจารณาการเพิ่ม Heatsink หรือเจาะช่องระบายความร้อน
การใช้งาน
- เมื่อจ่ายแรงดันควบคุม DC (เช่น จาก Arduino, PLC ฯลฯ) ไปยังขา Input SSR จะเชื่อมต่อวงจร Output (ฝั่งโหลด DC)
- Output เป็นการเปิด/ปิดวงจรโหลด DC เช่น มอเตอร์, หลอดไฟ ฯลฯ
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลเทคนิค
| ชนิด (Type) | ประเภท | (DC to AC) | (DC to DC) |
| แรงดันเข้า (Input voltage) | แรงดันไฟฟ้าเข้า | 4 ~ 32 VDC | 4 ~ 32 VDC |
| แรงดันตัด (Turn off voltage) | แรงดันปิดการทำงาน | <3.0 VDC | <3.0 VDC |
| กระแสทริกเกอร์ (Trigger current) | กระแสเริ่มทำงาน | 12mA สูงสุด | 12mA สูงสุด |
| วิธีควบคุม (Control method) | วิธีการควบคุม | Zero cross switching | Random |
| กระแสรั่วไหล (Leakage current) | กระแสที่รั่วไหล | 5 mA สูงสุด | 1.0 mA |
| เวลาตอบสนอง (Response time) | ความเร็วในการตอบสนอง | 8.3 ms (60Hz) สูงสุด | 1.0 ms |
| ความทนแรงดันกระชาก (Input immunity) | ความทนแรงดันกระชาก | 2 KV (EN61000-4-4) | 2 KV (EN61000-4-4) |
| ความแข็งแรงฉนวน (Isolation strength) | ความทนแรงดันฉนวน | 4 KVrms (EN60950/VDE0805) | 4 KVrms (EN60950/VDE0805) |
| ความต้านทานฉนวน (Insulation strength) | ความต้านทานฉนวน | 100MΩ/500VDC | 100MΩ/500VDC |
| สภาพแวดล้อม (Circumstance) | สภาวะการทำงาน | -40℃~+80℃; RH35~85% | -40℃~+80℃; RH35~85% |
