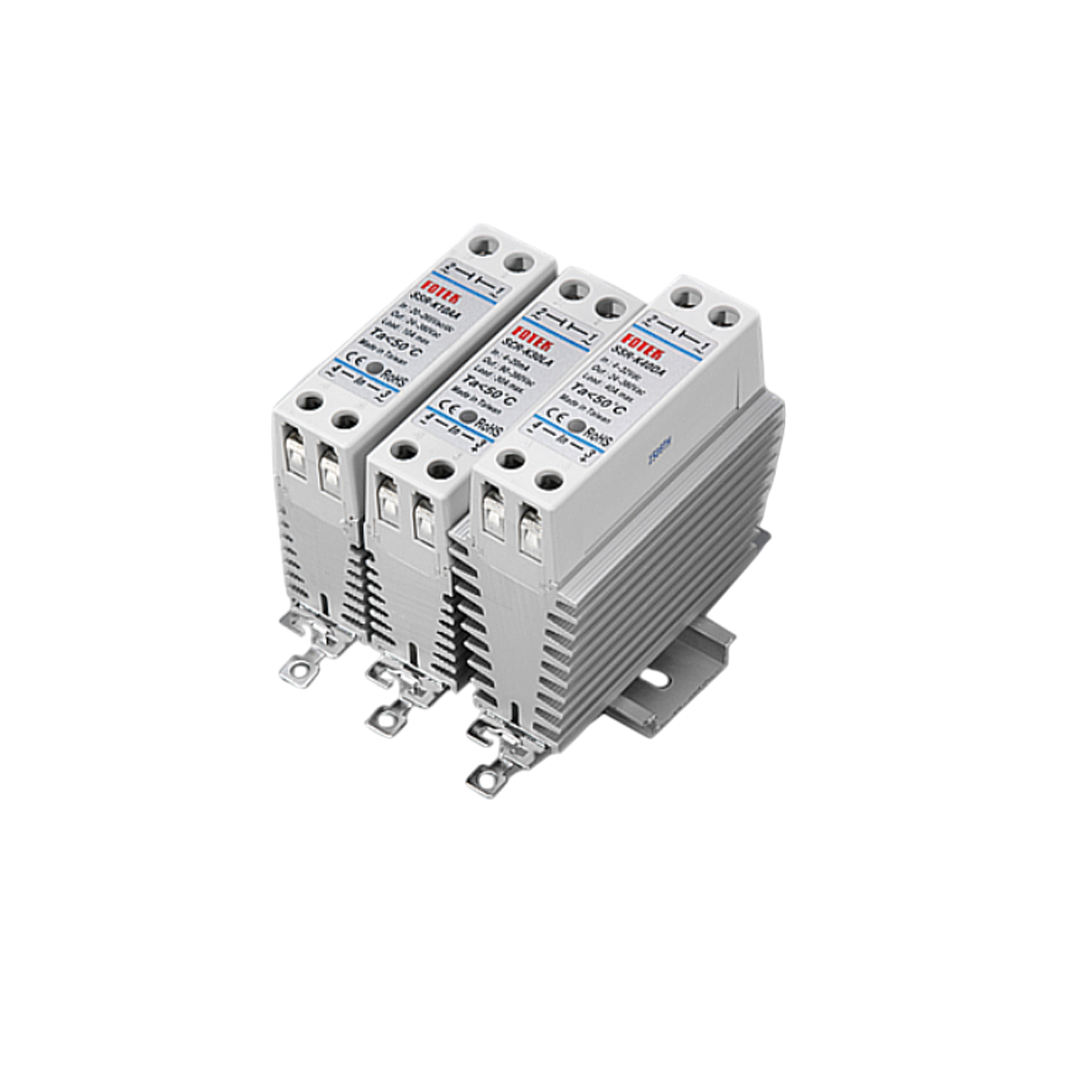

Solid State Module (SSR) FOTEK SSR-K20DA Standard Type DC to AC
Solid State Module (SSR) FOTEK SSR-K20DA Standard Type DC to AC
FOTEK
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
3,151.29 ฿
ราคาปกติ
ราคาโปรโมชัน
3,151.29 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Solid State Module (SSR) FOTEK SSR-K20DA Standard Type DC to AC
ในยุคที่ระบบควบคุมอัตโนมัติในอุตสาหกรรมต้องการความเสถียรสูง ความเร็วในการตอบสนอง และความปลอดภัยในการทำงาน อุปกรณ์ที่ทำหน้าที่เปิด-ปิดวงจรไฟฟ้าอย่างรวดเร็วโดยไม่เกิดประกายไฟหรือการสึกหรอของชิ้นส่วน จึงกลายเป็นองค์ประกอบสำคัญของระบบนั้น ๆ หนึ่งในอุปกรณ์ที่โดดเด่นและได้รับความนิยมอย่างกว้างขวางคือ Solid State Relay (SSR) หรือที่เรียกกันว่า "โซลิดสเตตรีเลย์" จากแบรนด์ FOTEK
คุณสมบัติ
คุณสมบัติ
คุณสมบัติ
- FOTEK SSR – Standard Type DC to AC เป็นโซลิดสเตตรีเลย์ที่ใช้สัญญาณควบคุมแบบ DC (ไฟตรง) เพื่อควบคุมการเปิด-ปิด โหลด AC (ไฟสลับ) เช่น ฮีตเตอร์, หลอดไฟ, พัดลม
- ทำงานแบบ Zero Cross Turn-On เพื่อลดคลื่นรบกวนและป้องกันสปาร์คขณะตัดต่อไฟ
- เหมาะกับงานควบคุมอัตโนมัติทั่วไป เช่น PLC, Arduino, Microcontroller
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
การติดตั้ง
- ติดตั้งบน Heatsink ให้เหมาะกับขนาดกระแสที่ SSR รองรับ (จำเป็นอย่างยิ่งเมื่อโหลด >10A)
- ใช้ ซิลิโคนหรือ thermal paste ระหว่าง SSR และ Heatsink เพื่อช่วยระบายความร้อน
- วางในแนวตั้ง และเว้นระยะรอบตัวเพื่อระบายอากาศ
- ขั้วควบคุม (DC Input):
- ขั้ว + ต่อกับสัญญาณควบคุม (จาก PLC, Arduino, Relay Output)
- ขั้ว – ต่อกับกราวด์ของวงจรควบคุม
- ขั้วโหลด (AC Output):
- ขั้วหนึ่งต่อกับ AC Line (L)
- อีกขั้วต่อกับ โหลด แล้วต่อไปยัง AC Neutral (N) หรือสาย L2 ในกรณี 3 เฟส
การใช้งาน
- เหมาะสำหรับควบคุมโหลด AC โดยใช้สัญญาณควบคุม DC เช่น:
- ฮีตเตอร์ไฟฟ้า
- พัดลม, หลอดไฟฟ้า
- อุปกรณ์ไฟฟ้าในสายการผลิต
- PLC Output (DC)
- Arduino / Raspberry Pi
- คอนโทรลเลอร์อัตโนมัติที่มีสัญญาณ DC
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลเทคนิค
| Input voltage | แรงดันไฟฟ้าเข้า | 4 ~ 32 VDC |
| Turn off voltage | แรงดันตัดการทำงาน | <3.0 VDC |
| Trigger current | กระแสทริกเกอร์ | 12mA สูงสุด |
| Control method | วิธีการควบคุม | Zero cross |
| Leakage current | กระแสรั่วไหล | 5.0 mA สูงสุด |
| Response time | เวลาตอบสนอง | 8.3 ms (60Hz) สูงสุด |
| Input immunity | ความทนทานต่อแรงดันกระชาก | 2 KV (EN61000-4-4) |
| Isolation strength | ความแข็งแรงของฉนวน | 4 KVrms (EN60950/VDE0805) |
| Insulation strength | ความต้านทานฉนวน | 100MΩ/500VDC (EN60950/VDE0805) |
| Circumstance | สภาพแวดล้อมการทำงาน | -40℃ ~ +80℃; ความชื้นสัมพัทธ์ 35 ~ 85% |
