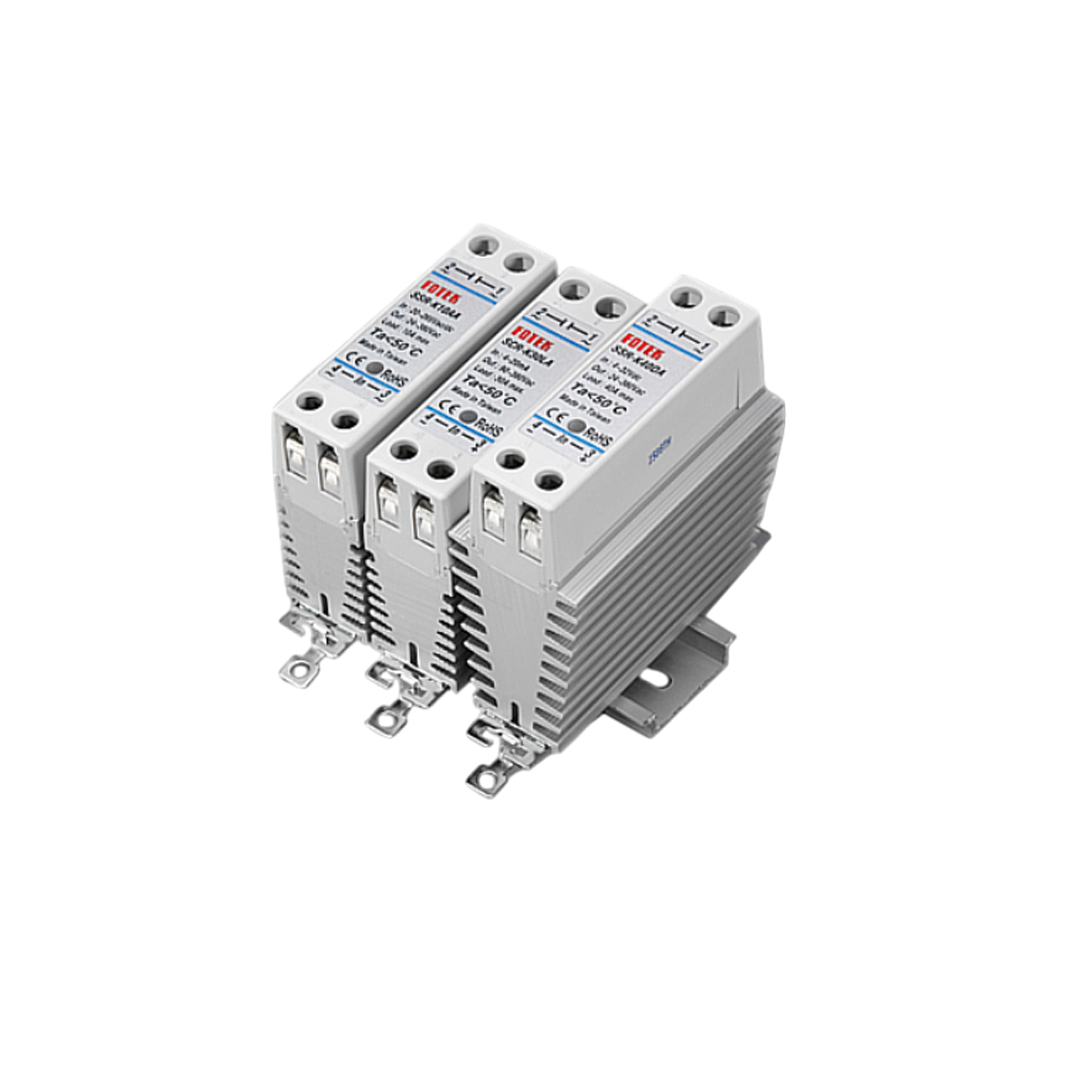

Solid State Module (SSR) FOTEK SSR-K10LD Standard Type 4-20mA to DC
Solid State Module (SSR) FOTEK SSR-K10LD Standard Type 4-20mA to DC
FOTEK
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
3,151.29 ฿
ราคาปกติ
ราคาโปรโมชัน
3,151.29 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Solid State Module (SSR) FOTEK SSR-K10LD Standard Type 4-20mA to DC
ในยุคที่ระบบควบคุมอัตโนมัติในอุตสาหกรรมต้องการความเสถียรสูง ความเร็วในการตอบสนอง และความปลอดภัยในการทำงาน อุปกรณ์ที่ทำหน้าที่เปิด-ปิดวงจรไฟฟ้าอย่างรวดเร็วโดยไม่เกิดประกายไฟหรือการสึกหรอของชิ้นส่วน จึงกลายเป็นองค์ประกอบสำคัญของระบบนั้น ๆ หนึ่งในอุปกรณ์ที่โดดเด่นและได้รับความนิยมอย่างกว้างขวางคือ Solid State Relay (SSR) หรือที่เรียกกันว่า "โซลิดสเตตรีเลย์" จากแบรนด์ FOTEK
คุณสมบัติ
คุณสมบัติ
คุณสมบัติ
- FOTEK SSR – 4–20mA to DC Output เป็นโซลิดสเตตรีเลย์ชนิดควบคุมโหลด DC โดยใช้สัญญาณควบคุมแบบ กระแสต่อเนื่อง (Analog Current Control) ขนาด 4–20mA
- ใช้ควบคุมโหลดที่ต้องการการทำงานแบบ สัดส่วน (Proportional Control) เช่น ฮีตเตอร์ DC, พัดลม DC, หรือวาล์วปรับระดับ
- เหมาะสำหรับระบบที่ใช้ PLC, DCS หรือ Transmitter ที่ให้เอาต์พุตเป็น 4–20mA
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
การติดตั้ง
- ติดตั้งบน Heatsink หากโหลดเกิน 5A หรือมีการทำงานต่อเนื่อง
- ใช้ thermal paste ช่วยระบายความร้อนระหว่าง SSR กับ Heatsink
- ติดตั้งในแนวตั้ง มีการระบายอากาศที่ดี
- อินพุตควบคุม (4–20mA):
- +IN → ต่อกับสายสัญญาณ 4–20mA จาก PLC, DCS หรือ Transmitter
- –IN → ต่อกลับไปยังกราวด์ของวงจรควบคุม
- ขั้วโหลด (DC Output):
- + (T1) → รับไฟ DC ขาเข้า (เช่น +24V, +110V)
- – (T2) → ส่งไฟผ่านไปยังโหลด → แล้วต่อกลับกราวด์
การใช้งาน
- ควบคุมรอบมอเตอร์ DC ตามสัญญาณ 4–20mA
- ควบคุมระดับความร้อน DC Heater แบบแปรผัน
- วาล์วควบคุมการไหล DC (Proportional Valve)
- ควบคุมแรงดันหรือลำดับขั้นในระบบพลังงาน
- ควบคุมไฟ LED DC แบบปรับความสว่าง
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลเทคนิค
| ชนิด (Type) | DC to DC | Linear control DC to DC |
| วิธีการป้อนเข้า (Input method) | 4 ~ 32 VDC | 4 ~ 20mA |
| แรงดันตัดการทำงาน (Turn off voltage) | <3.0 VDC | ไม่มี |
| กระแสป้อนเข้า (Input current) | 12mA สูงสุด | ไม่มี |
| วิธีการควบคุม (Control method) | Random | PWM |
| กระแสรั่วไหล (Leakage current) | 1.0 mA สูงสุด | 1.0 mA สูงสุด |
| เวลาตอบสนอง (Response time) | 1.0 ms | 1.0ms |
| อุณหภูมิใช้งาน (Application temperature) | Ta < 50℃ | Ta < 50℃ |
| ความทนทานต่อแรงดันกระชาก (Input immunity) | 2 KV (EN61000-4-4) | 2 KV (EN61000-4-4) |
| ความแข็งแรงของฉนวน (Isolation strength) | 4 KVrms (EN60950/VDE0805) | 4 KVrms (EN60950/VDE0805) |
| ความต้านทานฉนวน (Insulation strength) | 100MΩ / 500VDC (EN60950/VDE0805) | 100MΩ / 500VDC (EN60950/VDE0805) |
| สภาพแวดล้อมการทำงาน (Circumstance) | -40℃ ~ +80℃ ; 35 ~ 85%RH | -40℃ ~ +80℃ ; 35 ~ 85%RH |
